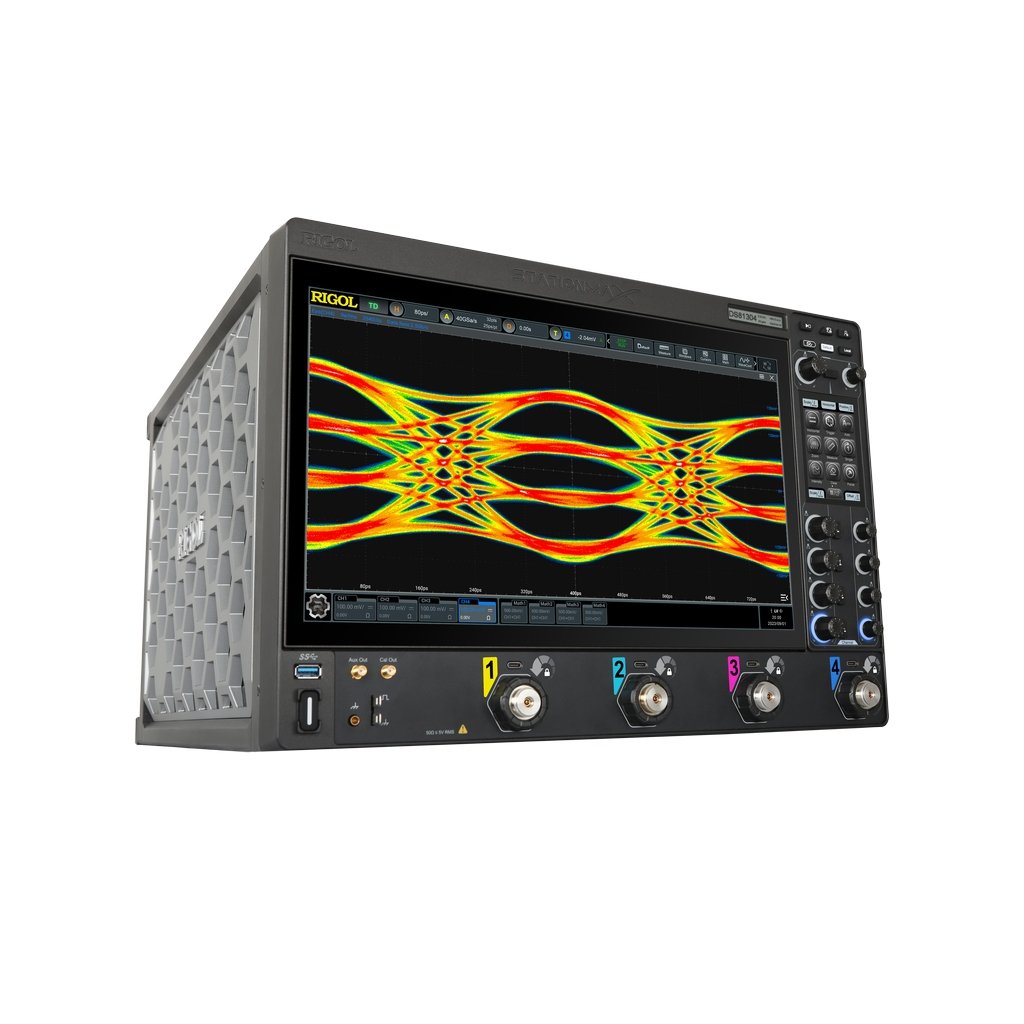

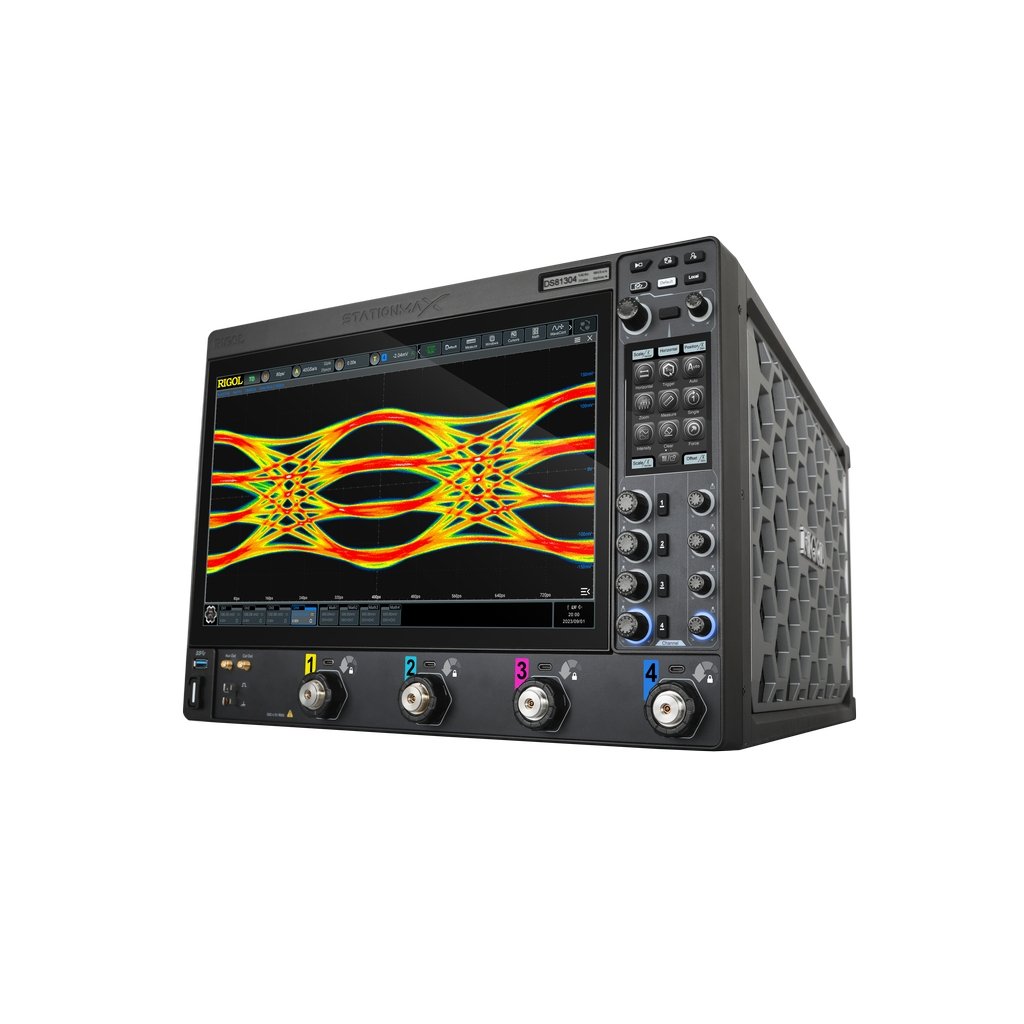

Rigol DS80604 | #1

Das DS80604 ist das Einstiegsmodell der hochperformanten DS80000-Serie und eignet sich ideal für präzise Hochgeschwindigkeitsmessungen im Bereich schneller Digital- und HF-Signale. Mit 6 GHz Bandbreite und 40 GSa/s ermöglicht es eine realitätsnahe Erfassung steiler Signalflanken. Die großzügige Speichertiefe erlaubt Langzeitaufzeichnungen bei gleichzeitig hoher zeitlicher Auflösung.

Grundfunktionen

• 4 analoge Kanäle plus EXT-Trigger
• 6 GHz analoge Bandbreite
• 40 GSa/s Echtzeit-Abtastrate
• 500 Mpts Standard-Speichertiefe, optional bis 4 Gpts
• Waveform-Rate bis 250 000 wfms/s
• Vertikale Auflösung 8–16 Bit (wählbar)
• 41 automatische Messparameter und Hardware-Vollspeichermessung
• N-in-1: Oszilloskop, DVM, 8-stelliger Frequenzzähler/Totalizer und optionale Protokollanalyse

Als Teil der UltraVision III Plattform kombiniert das DS80604 hohe Abtastraten mit tiefem Speicher, wodurch selbst lange und komplexe Signalfolgen in hoher Präzision analysiert werden können. Die StationMAX-II-Hardware stellt eine saubere Signalintegrität sicher und ermöglicht zuverlässige Messungen im GHz-Bereich. Das Modell ist für vielfältige Anwendungen ausgelegt, darunter Hochgeschwindigkeitsbusse, digitale Designs, serielle Schnittstellen sowie Mixed-Signal-Analysen. Die Unterstützung relevanter Sicherheits- und EMV-Normen wie EN/IEC 61010 sowie IEC/EN 61326-1 erfüllt Labor- und Industrieanforderungen. Das 15,6'' Multitouch-Display erleichtert die Bedienung, während optionales Segment-Recording mit bis zu 2 000 000 Frames die Fehlersuche deutlich beschleunigt.

Besonderheiten und Features

• SmartProbe-2.0-Schnittstelle mit direktem 3,5-mm-Anschluss
• Abwärtskompatibilität zu bestehenden RIGOL-Tastköpfen
• Echtzeit-Augendiagramm- und Jitteranalyse (optional)
• Optionale serielle Trigger/Decoder für RS232/UART, I2C, SPI, CAN/CAN-FD, LIN, FlexRay, I2S und MIL-STD-1553

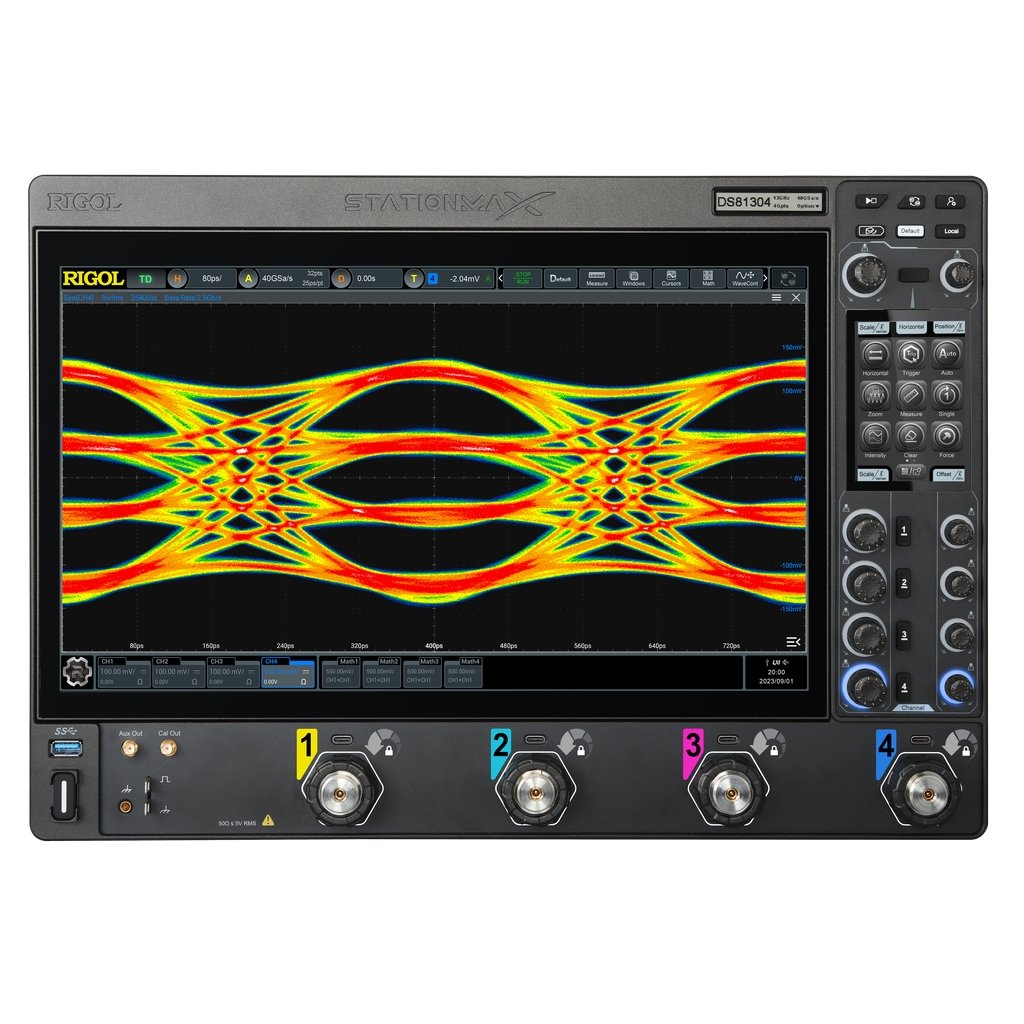

• 15,6'' HD-Multitouch-Bildschirm mit One-Button-Tilt
• Zone-Trigger, Maskentest, Such-/Navigationsfunktionen und Exportmöglichkeiten

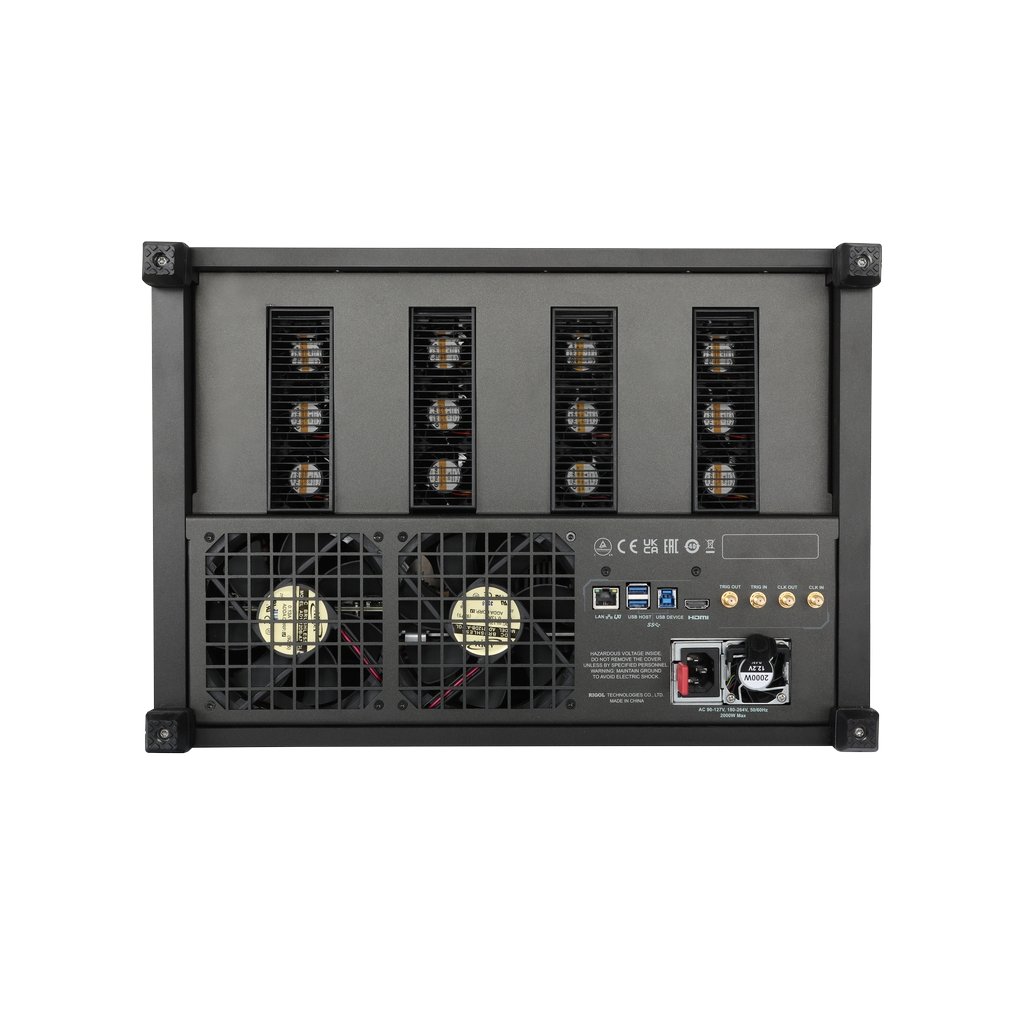

Schnittstellen und Kommunikationsmöglichkeiten

• USB3.0 Host (2×) und USB3.0 Device
• LAN (1000Base-T, LXI-C) und Web-Remote-Control
• HDMI 1.4 Video-Ausgang
• AUX-Out (SMA) und 10 MHz In/Out

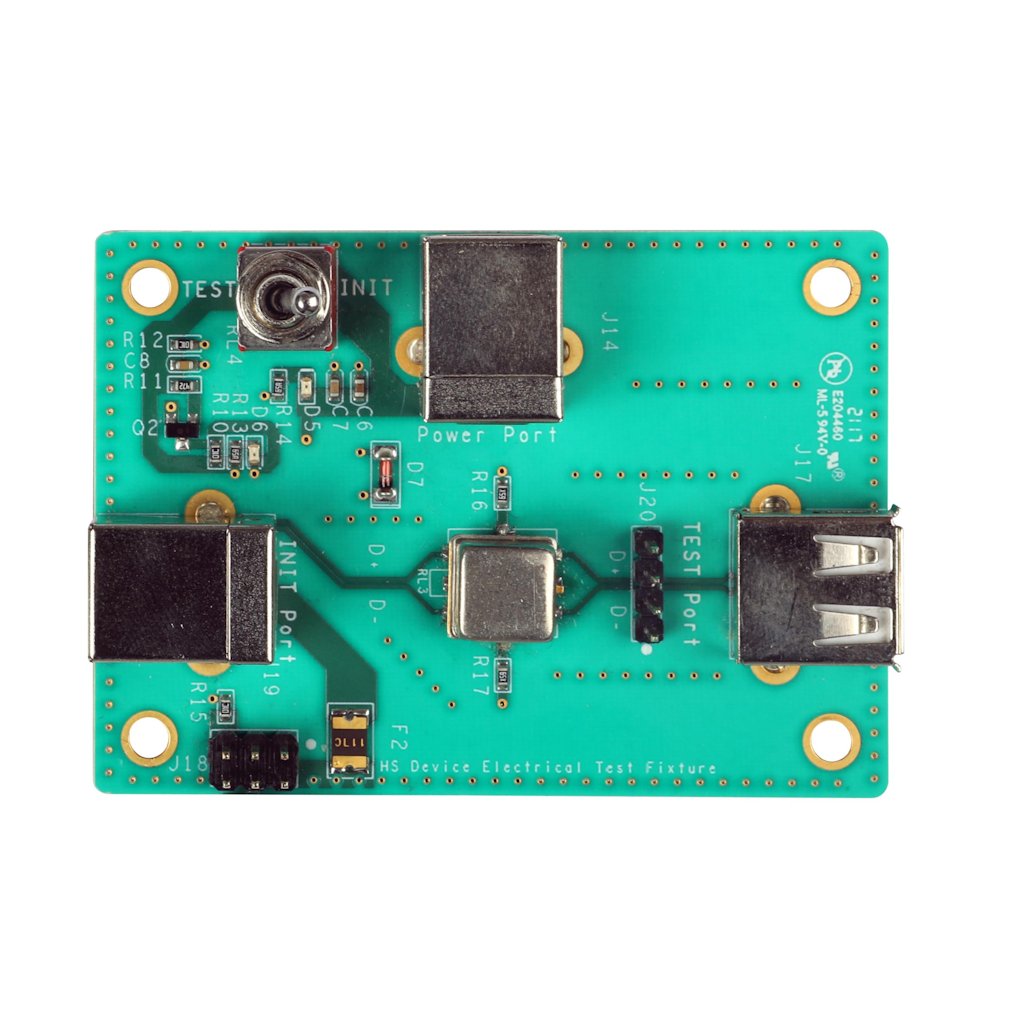

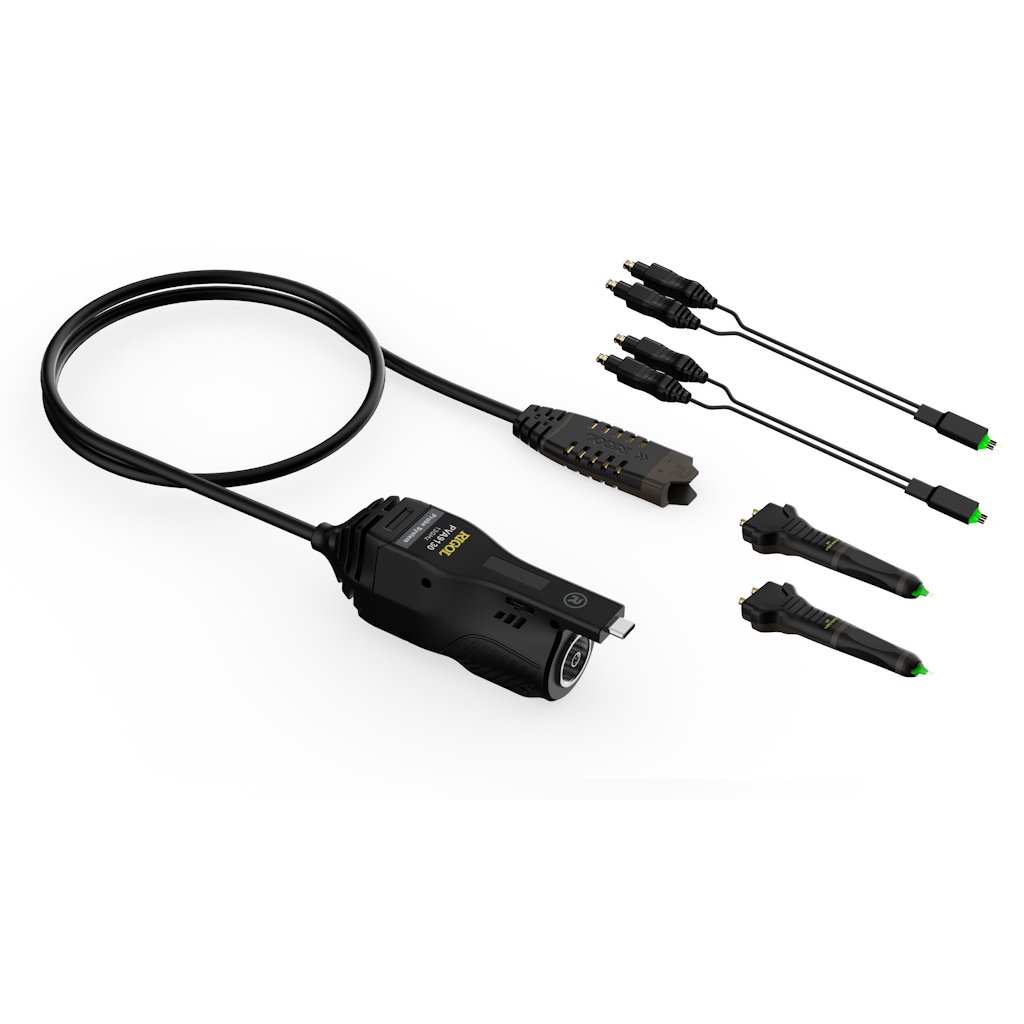

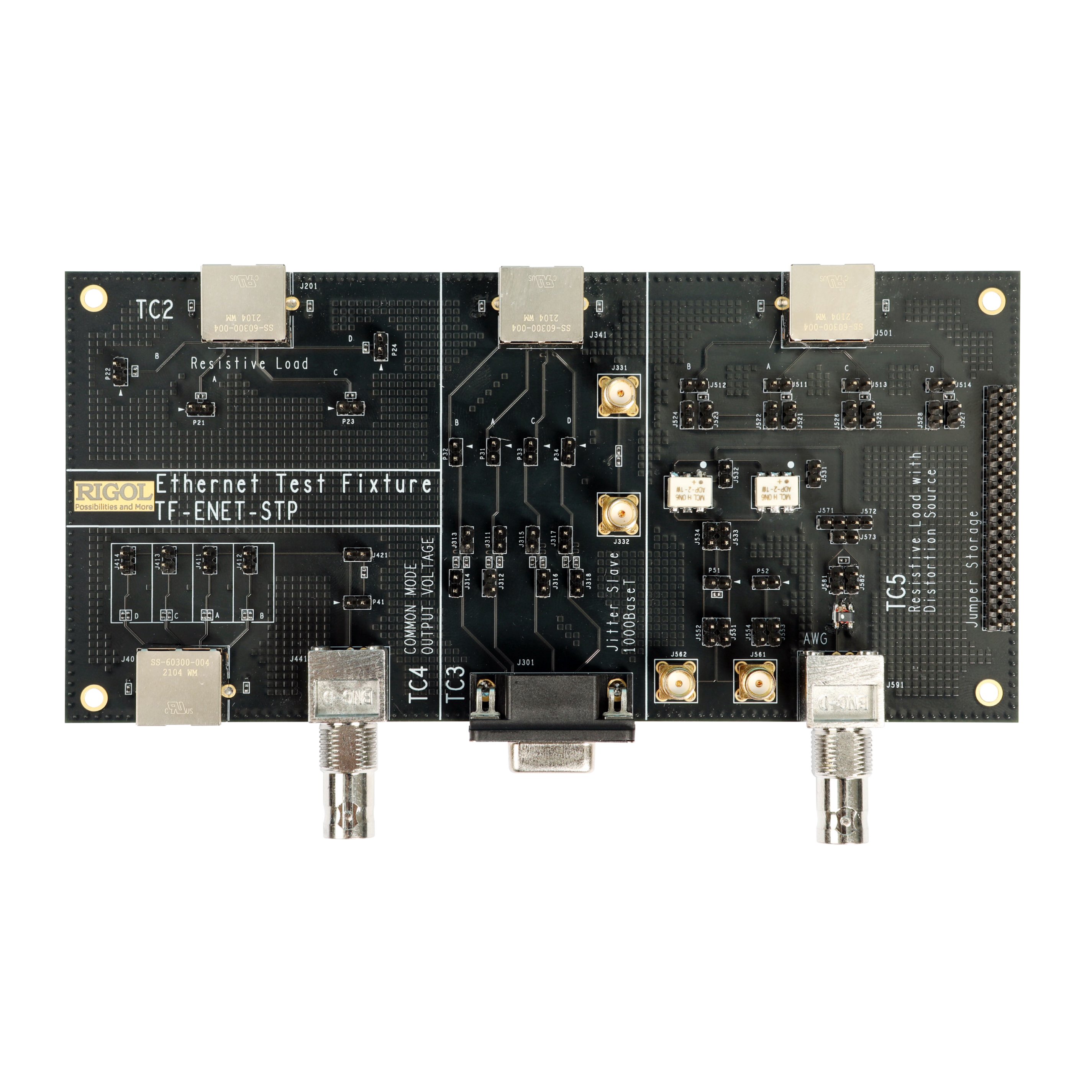

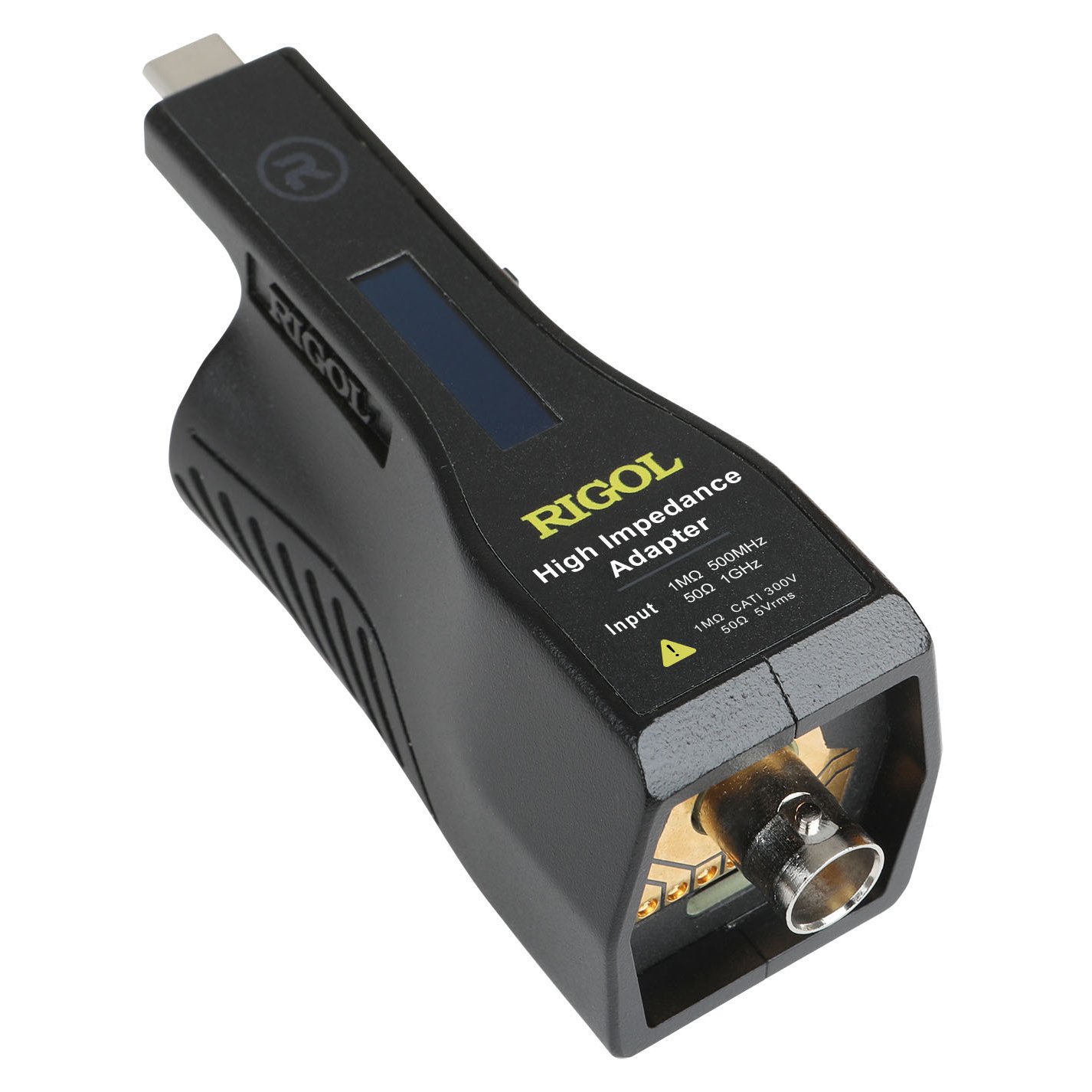

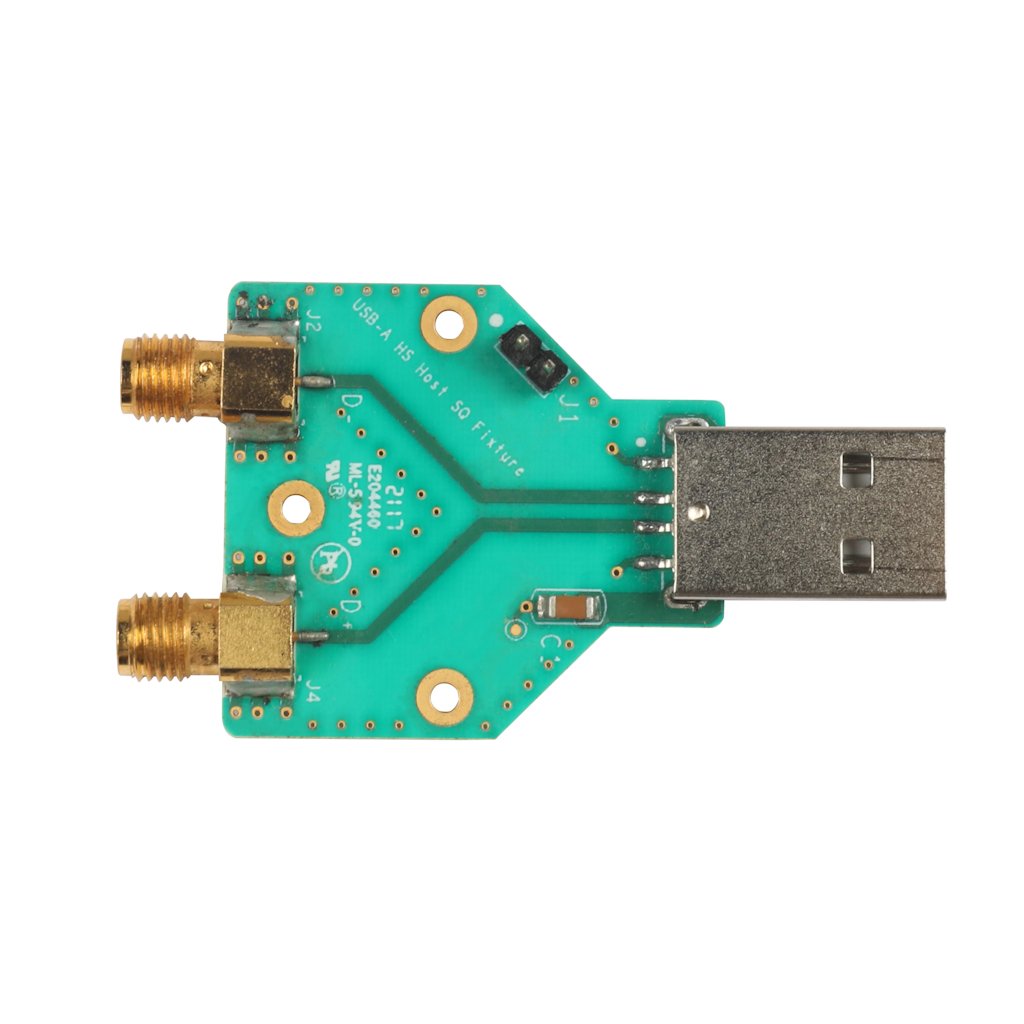

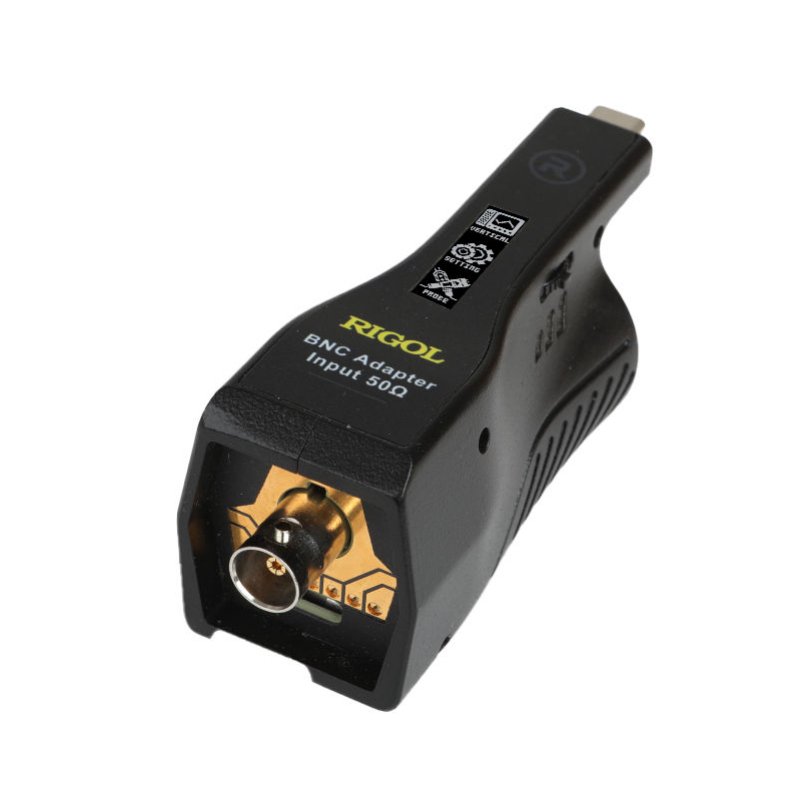

Mit Speicher-Upgrades bis 4 Gpts, Protokoll-Optionen sowie Compliance-Paketen für USB 2.0 oder Ethernet lässt sich das DS80604 flexibel erweitern. Über passende RIGOL-Adapter und Tastköpfe kann bestehendes Zubehör problemlos weiter genutzt werden.
