Rigol DHO4204

Herstelleraktion

2.159,00 €*

Bestellware, Lieferzeit auf Anfrage

Produktnummer: Rigol-DHO4204

Herstellernummer: DHO4204

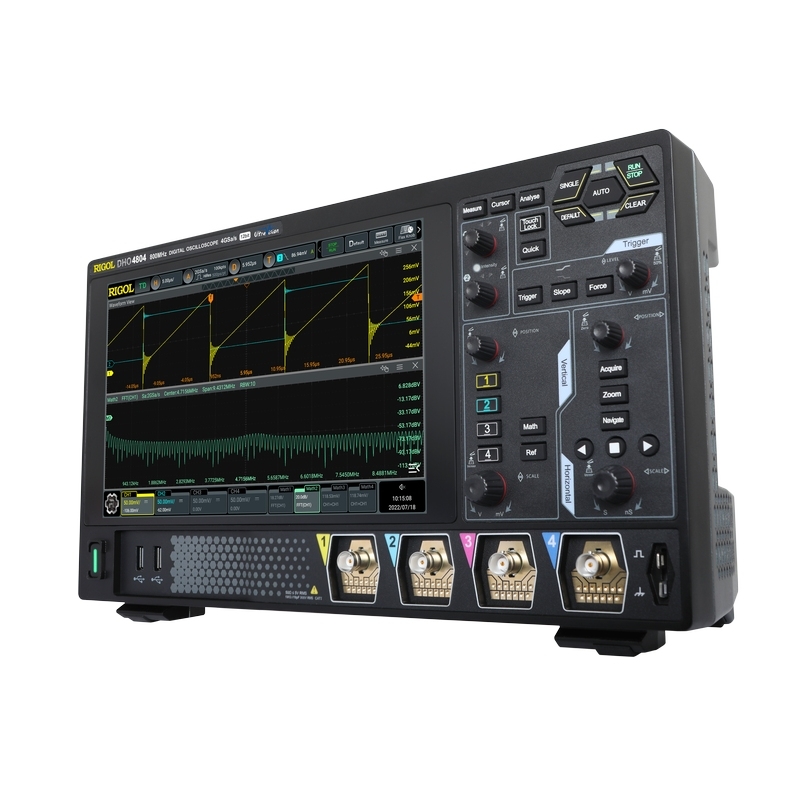

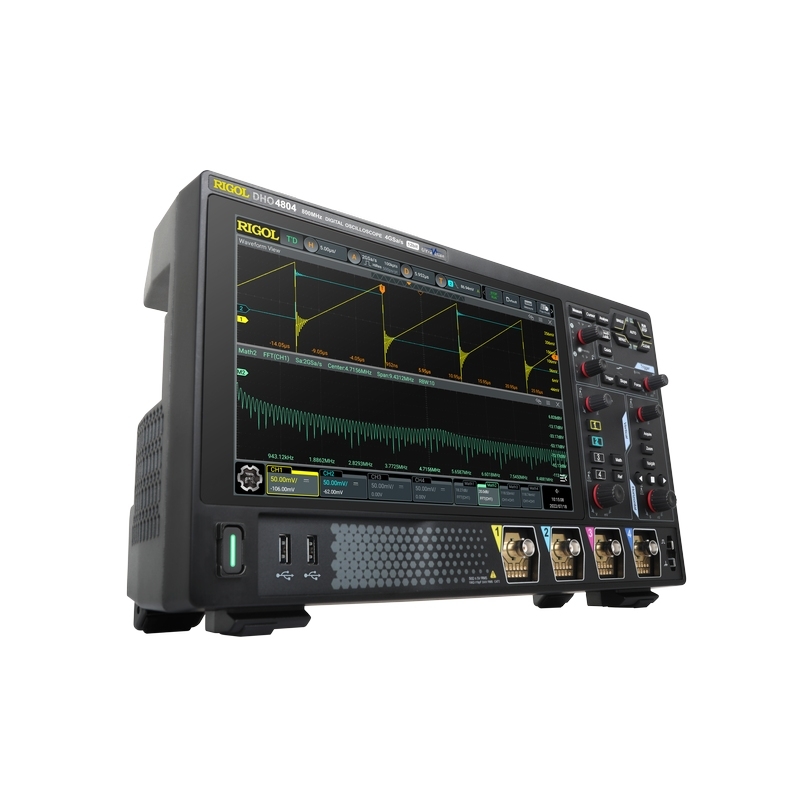

Digital Oszilloskop, 200 MHz Bandbreite, 12 Bit, 4 Kanäle, 10,1" WXVGA Touchscreen,
Samplerate 4/2/1 GS/s (1/2/4 Kanal), Speichertiefe 250/125/50M Punkte (1/2/4 Kanal),

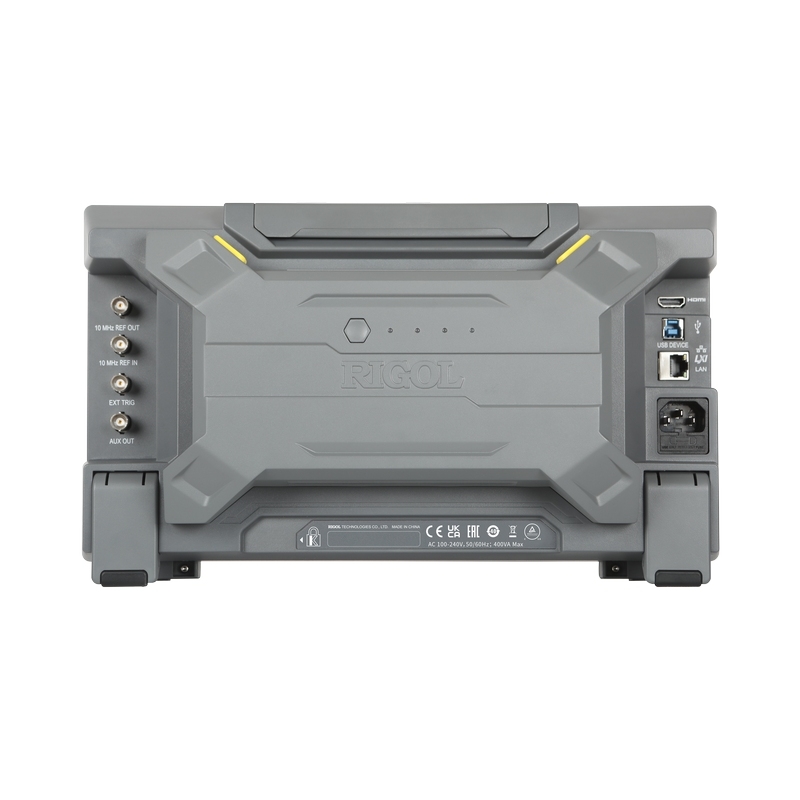

CAN, RS232/UART und I2C/SPI Trigger- und Analysefunktion, Signalerfassungsrate bis zu 1.500.000 Signale/s, Hardware Echtzeit-Rekorder bis zu 500.000 Aufnahmen (1 Kanal), 41 automatische Messungen, erweiterte FFT bis 1M Punkte, vier frei definierbare Mathematikfunktionen, Signalanalyse mit Zoom, Memory Play, Playback, Zonentrigger, Pass/Fail Test, Schnittstellen: 2 x USB 3.0 Host, 1 x USB 3.0 Device, Ethernet, HDMI

Lieferumfang: 4x passiver Tastkopf PVP2350, 10:1, 350 MHz, Netzkabel, USB-Kabel, Kurzanleitung

Die DHO4000-Serie ist eine hochauflösende Oszilloskopplattform der neuesten Generation und kombiniert modernste 12-Bit-Technologie mit extrem niedrigem Rauschverhalten. Dank des von Rigol entwickelten Centaurus-Chipsatzes der zweiten Generation erfasst das Gerät selbst feinste Signalverläufe präzise und eignet sich ideal für Entwicklungsabteilungen, Qualitätsprüfstände und anspruchsvolle Laborumgebungen.

Grundfunktionen

Bandbreite bis 800 MHz
Vier analoge Kanäle
Echtzeit-Abtastrate bis 4 GSa/s
Speichertiefe bis 500 Mpts (optional)
Wellenformerfassungsrate bis 1.500.000 wfms/s

Die DHO4000-Serie nutzt Rigols fortschrittliche 12-Bit-Erfassungstechnologie, die im Vergleich zu klassischen 8-Bit-Modellen eine 16-fach höhere vertikale Auflösung bietet. Damit lassen sich selbst sehr kleine Signaldetails darstellen, was insbesondere bei Mixed-Signal-Entwicklung, sensiblen Analogmessungen oder hochfrequenten Designs entscheidend ist. Der ultraniedrige Rauschpegel von 18 µVrms und eine vertikale Empfindlichkeit von 100 µV/div ermöglichen Messungen im Mikrovoltbereich, ohne dass wichtige Details verloren gehen. Der UltraAcquire-Modus erreicht bis zu 1.5 Mio. Wellenformen pro Sekunde und unterstützt so die zuverlässige Erfassung sporadischer Ereignisse oder schneller Signalabweichungen. Das intuitive Bedienkonzept mit dem Flex-Knopf erleichtert die Navigation durch Parameter und Menüs und beschleunigt typische Arbeitsabläufe. Zudem bietet die Serie die Option eines Batteriebetriebs, wodurch das Oszilloskop mobil einsetzbar ist und unabhängig von einer festen Stromversorgung betrieben werden kann.

Besonderheiten und Features

12-Bit-Auflösung für besonders klare und detailreiche Signalformen
Extrem niedriger Rauschpegel für empfindliche Messungen
Vertikale Empfindlichkeit bis 100 µV/div
UltraAcquire-Modus mit 1.5 Mio. wfms/s
Flex-Knopf für schnelle und intuitive Bedienung

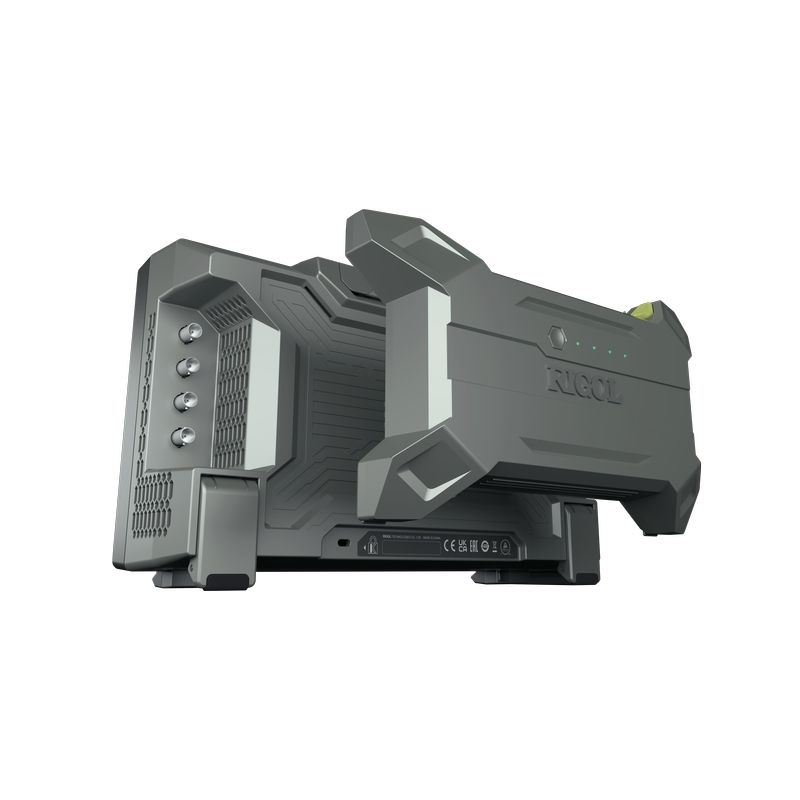

Batterieoption für mobilen Einsatz

Schnittstellen und Kommunikationsmöglichkeiten

Integration in Labor- und Produktionsumgebungen über verschiedene Schnittstellen
Kompatibel mit Software-Paketen und Erweiterungsmodulen
Unterstützung automatisierter Testabläufe

Für die DHO4000-Serie steht umfangreiches Zubehör wie Sonden, Speichertiefenerweiterungen, Softwareoptionen und Transportlösungen zur Verfügung, um das Oszilloskop optimal an anspruchsvolle Messaufgaben anzupassen.

Art:	Echtzeit
Auflösung:	12 Bit ADC
Bandbreite:	200MHz
Kanäle analog:	4 Kanäle
Speichertiefe:	bis zu 500 M Punkte
Abtastrate:	bis zu 4 GS/s
Produktserie:	DHO4000-Serie

Datenblätter

Rigol DHO4000-Serie - Datenblatt 10 MB

Handbücher

Rigol DHO1000/4000 - Programmierhandbuch 4.1 MB
Rigol DHO4000-Serie - Benutzerhandbuch 21.5 MB
Rigol DHO4000-Serie - Quick Guide 3.6 MB

Applikationsberichte

Rigol DHO4000-Serie - Performance Verificataion 1.7 MB
