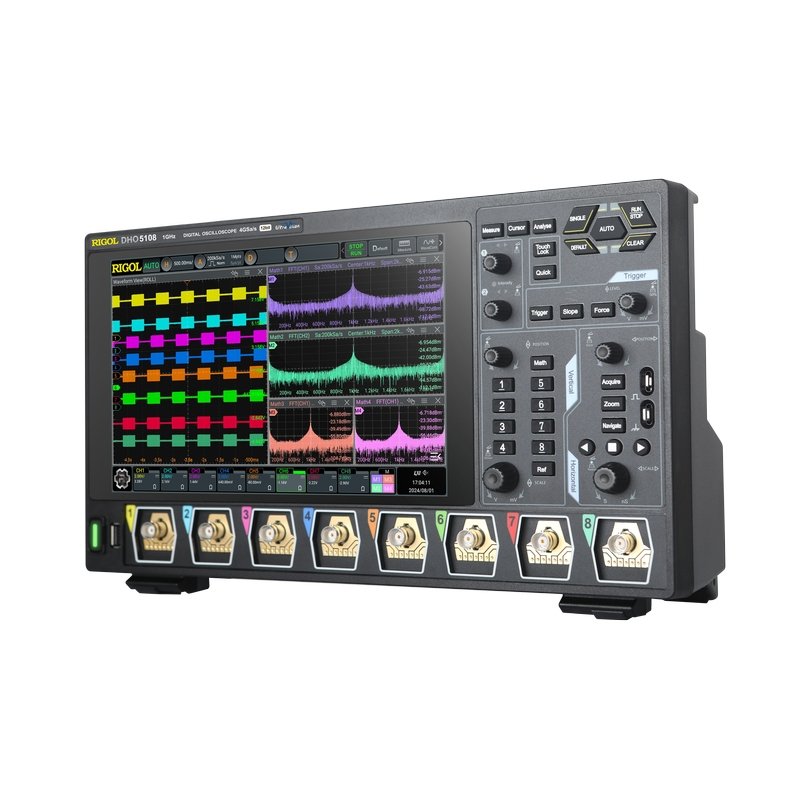

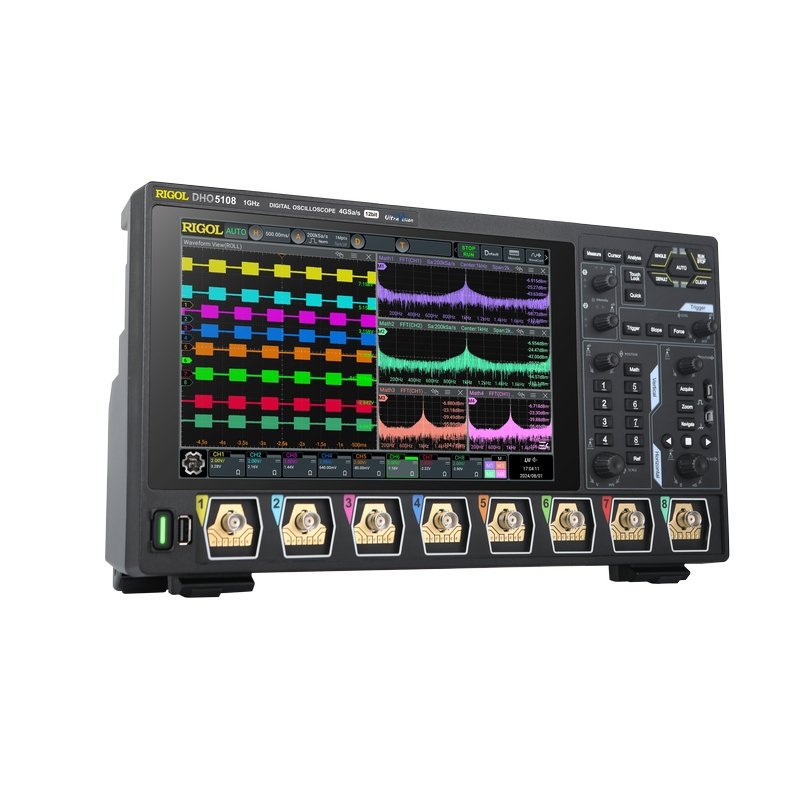

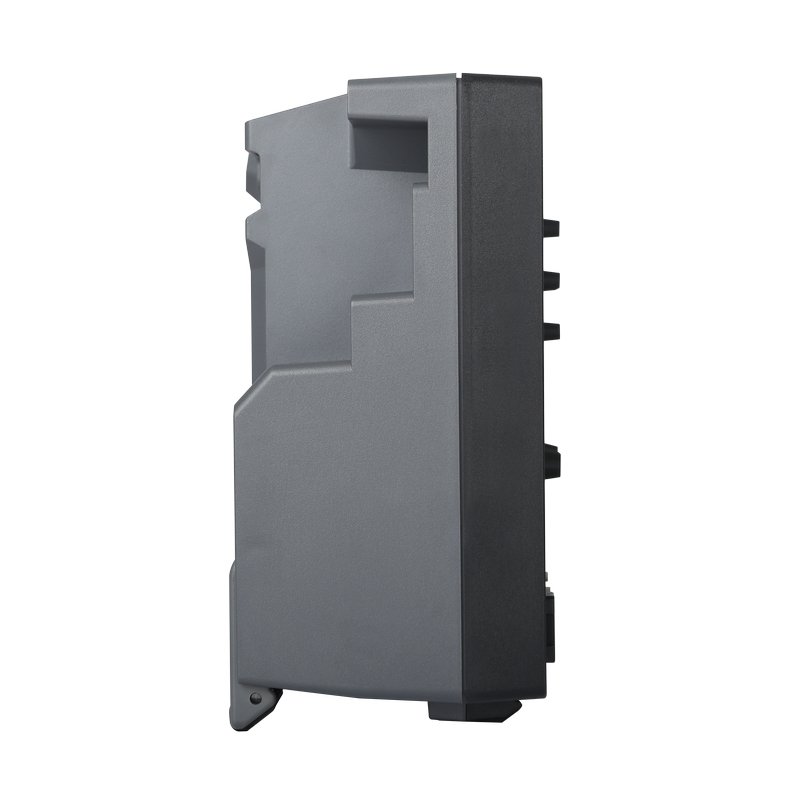

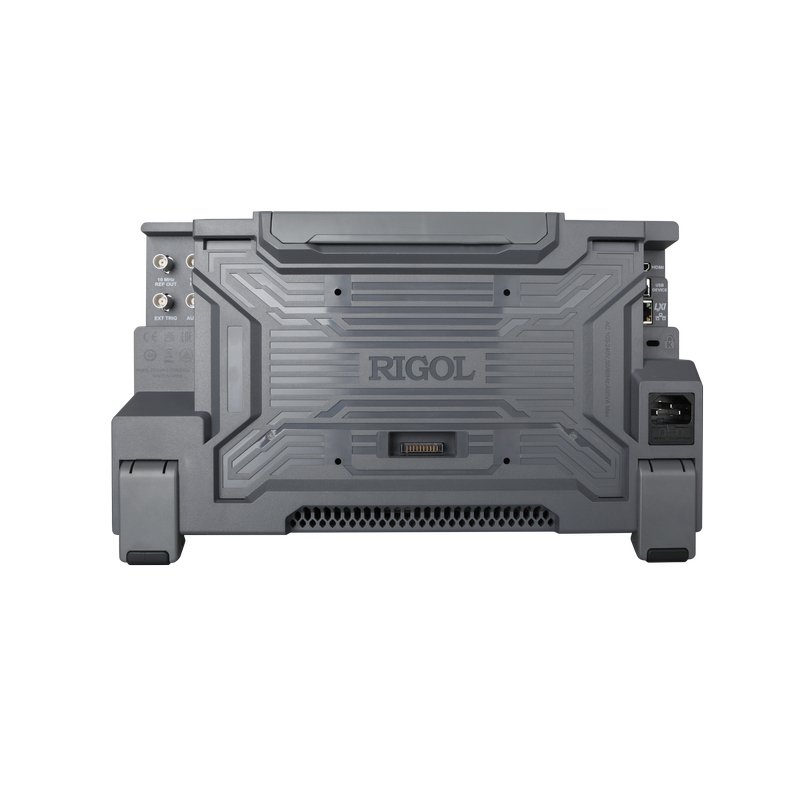

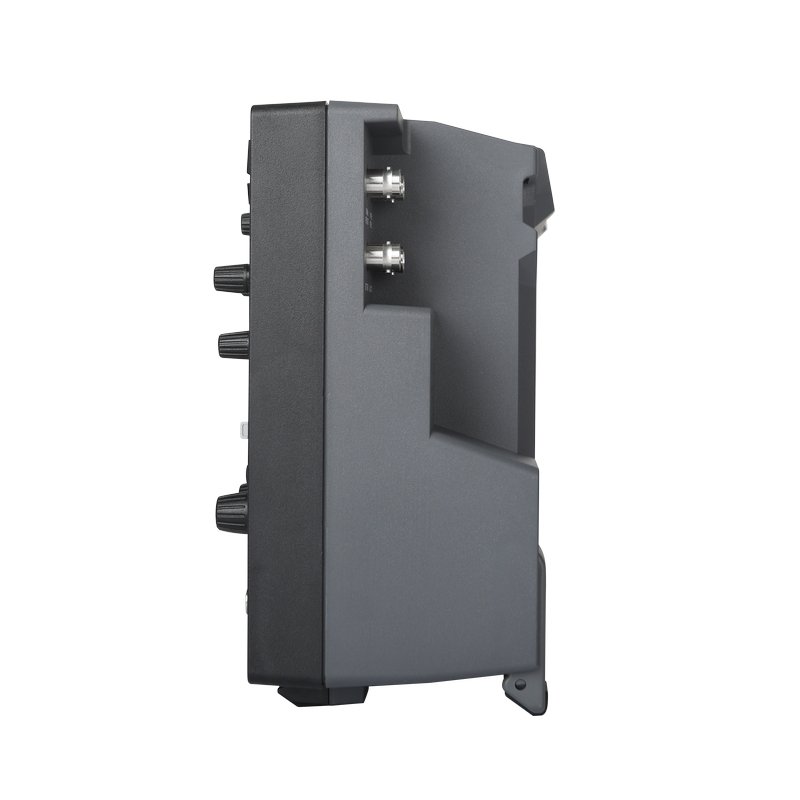

Rigol DHO5058

Die MHO/DHO5000 Serie ist ein leistungsstarkes 12-Bit-Oszilloskop mit bis zu 8 analogen Kanälen und 1 GHz Bandbreite. Es eignet sich für anspruchsvolle Mehrkanalmessungen wie Leistungssequenzierung, Motorsteuerung oder Embedded-Entwicklung. Dank hoher Abtastrate und großem Speicher können selbst schnelle Signale detailliert erfasst werden.

Grundfunktionen

• Bandbreite bis 1 GHz
• 4, 6 oder 8 analoge Kanäle plus EXT-Eingang
• Echtzeitabtastung bis 4 GSa/s
• Speichertiefe bis 500 Mpts
• Erfassungsrate bis 1.000.000 wfms/s

Die Serie basiert auf der Centaurus-Plattform und liefert durchgängige 12-Bit-Auflösung (bis 16 Bit im High-Res-Modus) für präzise Signalwiedergabe. Dank sehr niedrigen Rauschpegels und hoher Empfindlichkeit ab 100 µV/div eignet sich das Gerät für Messungen an Stromschienen, Leistungshalbleitern oder in sensiblen Analogschaltungen. Die MHO-Varianten integrieren außerdem 16 Digitalkanäle, wodurch gemischte Messungen an digitalen und analogen Signalen möglich sind. Die 10.1-Zoll-Touchoberfläche, kombiniert mit Flex-Knob-Bedienung und 256-Level-Intensitätsdarstellung, erleichtert Analyse und Navigation. Je nach Modell stehen Funktionen wie Bode-Plot-Analyse, Power-Analyse, Protokolldekodierung oder ein integrierter AFG zur Verfügung. Die robuste Systemarchitektur unterstützt lange Aufzeichnungen bis 500 000 Frames und erleichtert das Identifizieren seltener Signalereignisse. Die kompakte Bauform und die Möglichkeit zur Batterieversorgung machen das Gerät zudem für mobile Tests attraktiv.

Besonderheiten und Features

• Bis zu 8 Kanäle im kompakten 5U-Format
• 12-Bit-Auflösung mit sehr niedrigem Rauschboden
• AFG (modellabhängig) und Power-Analyseoptionen
• Umfangreiche Trigger- und Protokollunterstützung
• Batteriebetrieb für mobile Messungen

Schnittstellen und Kommunikationsmöglichkeiten

• USB Host & Device
• LAN mit LXI-C
• HDMI-Ausgang
• 10 MHz Ref-In/Out
• AUX- und Trigger-I/O

Mit Logikanalyseson­den, aktiven oder differenziellen Probes, Power-Analysepaketen sowie Bandbreiten-Upgrades lässt sich die Serie flexibel erweitern. Dies macht die MHO/DHO5000 Modelle zu vielseitigen Werkzeugen für Labor, Entwicklung und mobile Prüfumgebungen.
