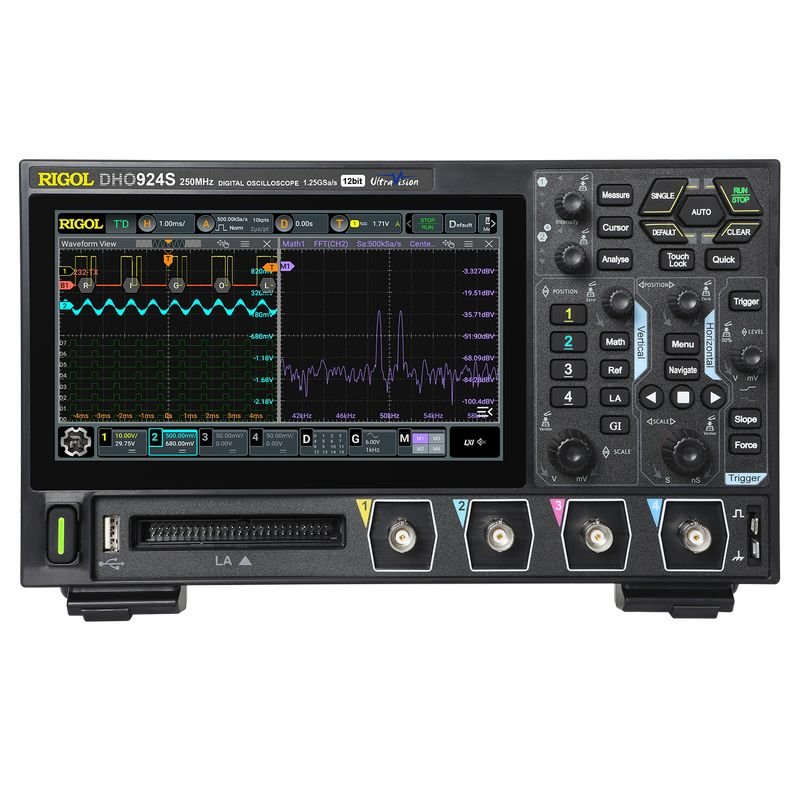

Rigol DHO924S
719,00 €*
Bestellware, Lieferzeit auf Anfrage
1 Kanal Funktionssignalgenerator, 25 MHz, 156 MS/s, Samplerate 1,25 GS/s/625 MS/s/312,5 MS/s (1/2/4 Kanal), Speichertiefe 50/25/10M Punkte (1/2/4 Kanal),

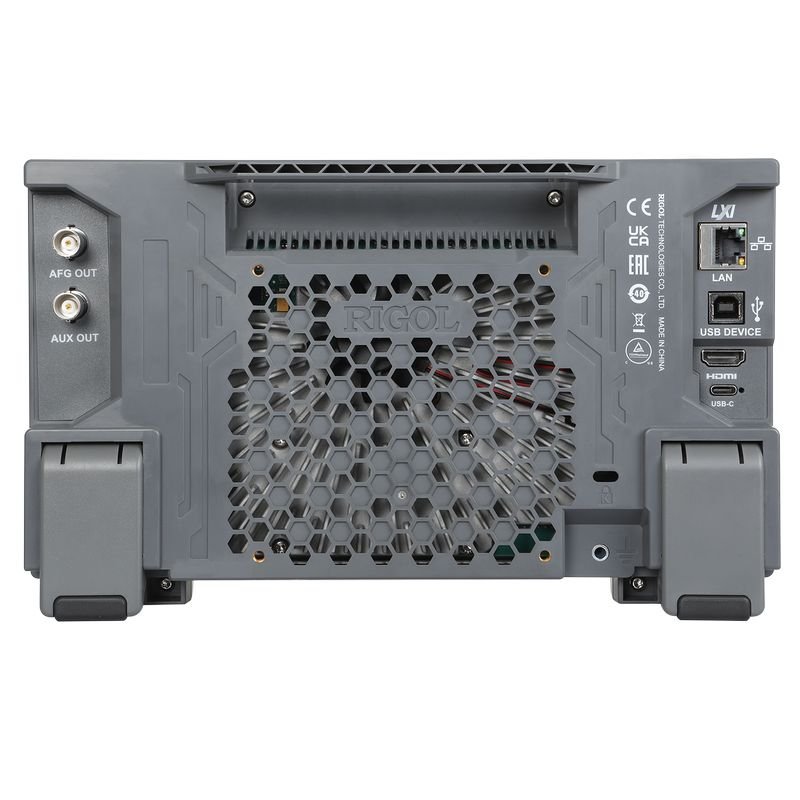

Frequenzganganalyse (Bode Plot), CAN/LIN, RS232/UART und I2C/SPI Trigger- und Analysefunktion, Signalerfassungsrate bis zu 1.000.000 Signale/s, 41 automatische Messungen, erweiterte FFT bis 1M Punkte, vier frei definierbare Mathematikfunktionen, Schnittstellen: USB3.0 Host+Device, Ethernet, HDMI, AUX Out
Lieferumfang: 4x passiver Tastkopf PVP2350, 10:1, 350 MHz, USB-C Netzteil, Kurzanleitung, Masse- und USB-Kabel
Die DHO900-Serie von Digitaloszilloskopen basiert auf Rigols moderner Centaurus-Technologieplattform und bietet eine kompakte, leicht transportierbare Lösung für hochauflösende Messungen. Mit 12-Bit-Signalverarbeitung, integrierten Digitalkanälen und schneller Erfassungsrate eignet sich die Serie ideal für mobile Serviceeinsätze, Laborumgebungen, Ausbildung und die tägliche Entwicklungsarbeit.
Grundfunktionen
- Bandbreite bis 250 MHz
- Vier analoge Kanäle
- Echtzeit-Abtastrate bis 1.25 GSa/s
- Speichertiefe bis 50 Mpts
- Wellenformerfassungsrate bis 1.000.000 wfms/s
Die DHO900-Serie bietet eine beeindruckende 12-Bit-Vertikalauflösung mit 4096 Quantisierungsstufen und liefert damit deutlich feinere Signalstrukturen als herkömmliche 8-Bit-Oszilloskope. Dies ist besonders hilfreich bei empfindlichen Messungen wie Netzspannungsanalysen, Sensor-Signalen oder medizinischen Anwendungen. Dank einer Erfassungsrate von bis zu 1 Million wfms/s lassen sich sporadische Ereignisse zuverlässig erkennen. Das leichte und kompakte Gehäuse erleichtert den mobilen Einsatz, während die Type-C-Stromversorgung den Betrieb unterwegs über Powerbanks ermöglicht. Für strukturierte Arbeitsplatzorganisation unterstützt das Gerät zudem VESA-konforme Monitorhalterungen. Das Modell DHO900S erweitert die Serie um eine integrierte Bode-Diagramm-Analyse, ideal zur Bewertung von Regelkreisen und Frequenzantworten. Standardmäßige Digitalkanäle ermöglichen in Kombination mit der PLA2216-Sonde die Mixed-Signal-Analyse und unterstützen die parallele Untersuchung analoger und digitaler Signale in Entwicklungs- und Debugging-Szenarien.
Besonderheiten und Features
- 12-Bit-Auflösung mit deutlich verbesserter Detailtreue
- Kompaktes, leicht transportierbares Design
- Type-C-Stromversorgung für mobilen Einsatz
- VESA-Montageoption für platzsparende Laborintegration
- Integrierte Bode-Analyse im Modell DHO900S
- Standardmäßige Digitalkanäle für Mixed-Signal-Analysen
- Erfassungsrate bis 1.000.000 wfms/s
Schnittstellen und Kommunikationsmöglichkeiten
- Digitalkanäle kompatibel mit PLA2216-Logiksonde
- Unterstützung moderner Software- und Analyseumgebungen
- Einbindung in Labor-, Service- und Testautomationssysteme
Die DHO900-Serie kann durch Zubehör wie Logiksonden, Messleitungen, Softwareoptionen und Transportlösungen flexibel an unterschiedliche Mess- und Entwicklungsanforderungen angepasst werden.
| Produktserie: | DHO900-Serie |
|---|---|
| Art: | Echtzeit |
| Bandbreite: | 250MHz |
| Kanäle analog: | 4 Kanäle |
| Kanäle digital: | 16 Kanäle (optional) |
| Speichertiefe: | bis zu 50 M Punkte |
| Abtastrate: | bis zu 1,25 GS/s |
| Auflösung: | 12 Bit ADC |
