Rigol DS8034-R
kostenfreies Angebot
Bestellware, Lieferzeit auf Anfrage
Samplerate analog 5/5/2,5 GS/s (1/2/4 Kanal), Speichertiefe analog 500/250/125M Punkte (1/2/4 Kanal),
Signalerfassungsrate bis zu 600.000 Signale/s, Hardware Echtzeit-Rekorder bis zu 450.000 Aufnahmen (1 Kanal), 41 automatische Messungen, erweiterte FFT bis 1M Punkte, vier frei definierbare Mathematikfunktionen, Signalanalyse mit Zoom, Memory Play, Playback, Zonentrigger, Pass/Fail Test, Histogramm, Schnittstellen: 4 x USB 2.0 Host, 1 x USB 2.0 Device, Ethernet, HDMI
Lieferumfang: 19" Rackmount Kit, Netzkabel, USB-Kabel, Kurzanleitung

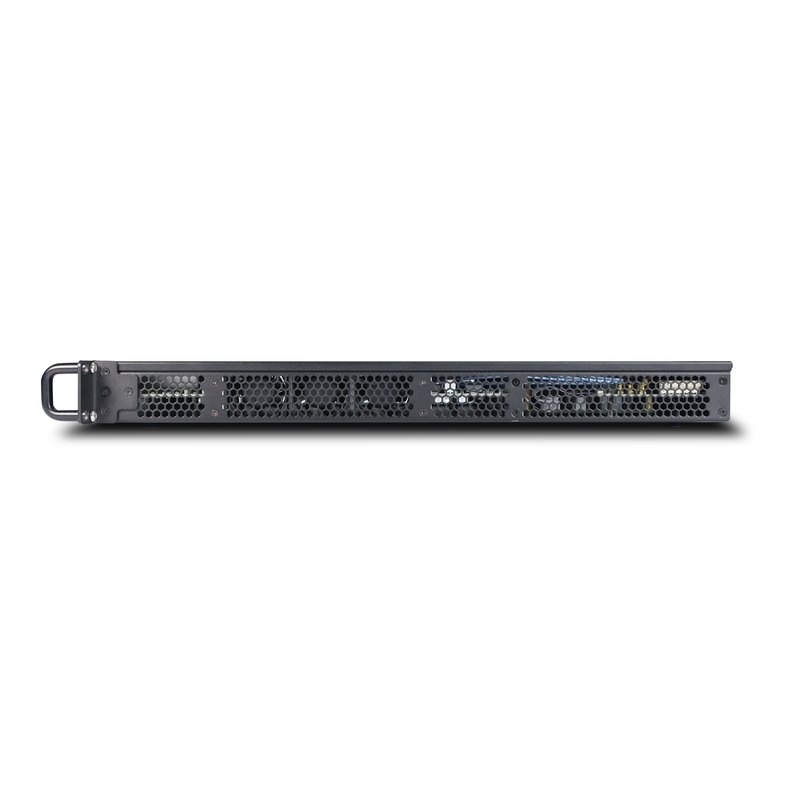

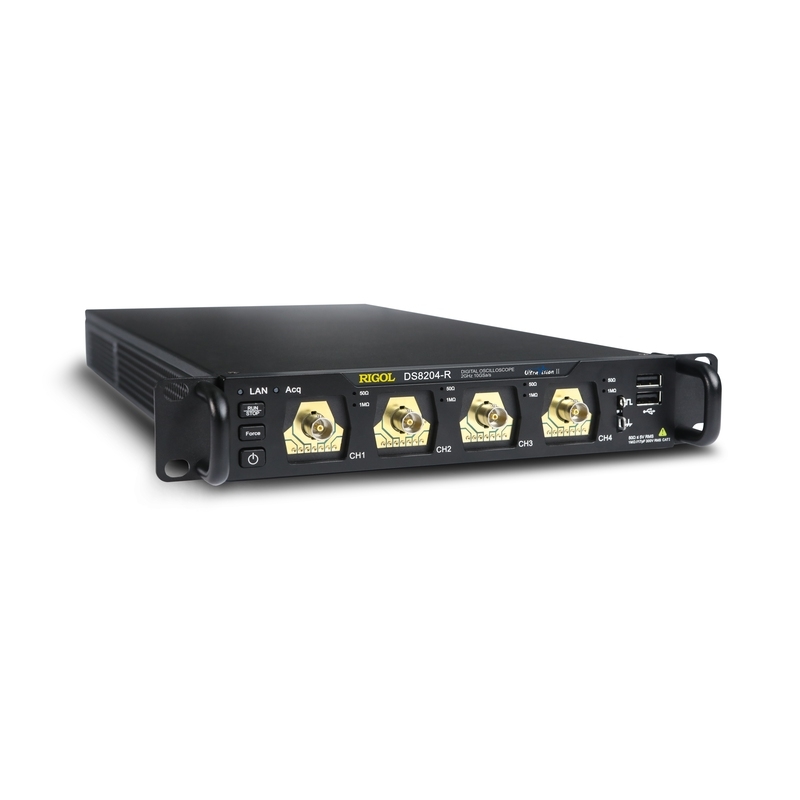

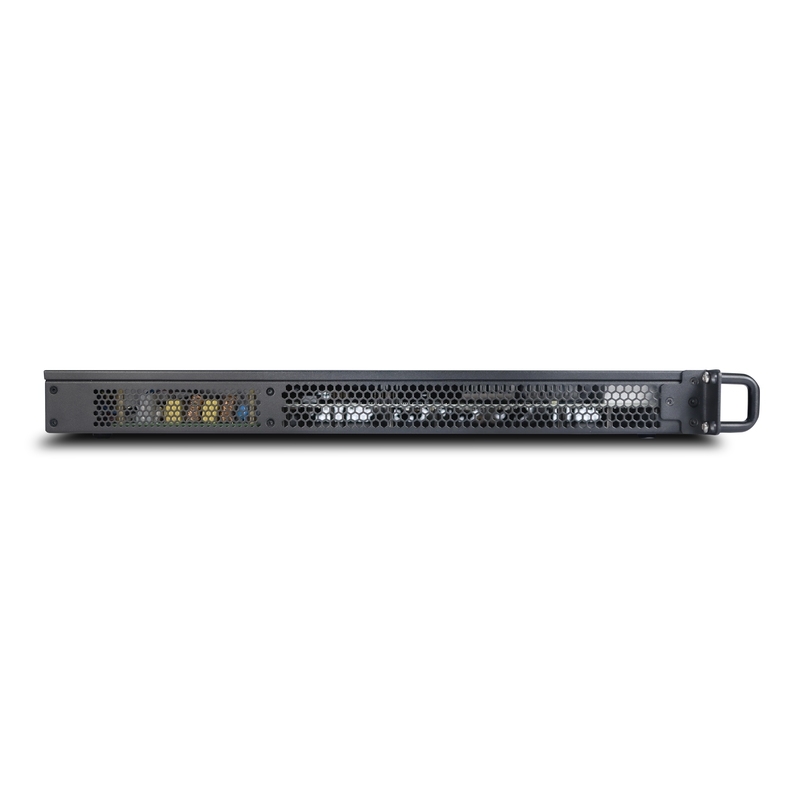

Die DS8000-R-Serie ist ein kompaktes 1U-Rack-Oszilloskop für professionelle Mess- und Automatisierungsumgebungen. Mit bis zu 2 GHz Bandbreite, 10 GSa/s und erweiterbarer Mehrkanal-Architektur eignet es sich ideal für High-Speed-Analysen, industrielle Testsysteme und synchronisierte Datenerfassung. Die robuste Bauweise ohne Display ermöglicht zuverlässigen Betrieb auch bei extremen Temperaturen bis -40°C.
Grundfunktionen

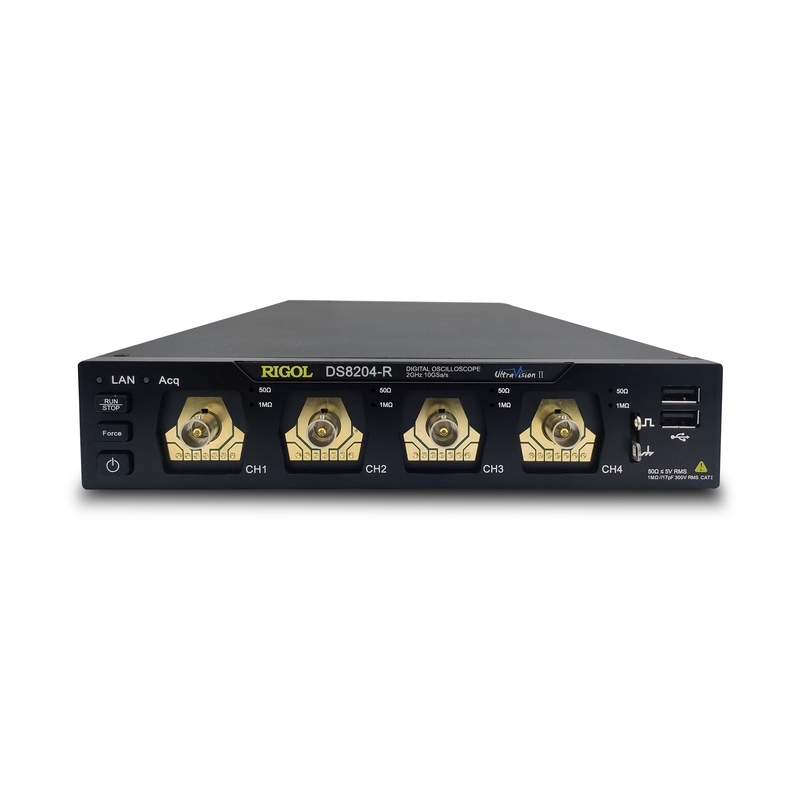

- 4 analoge Kanäle und 1 EXT-Trigger für präzise Mixed-Signal-Messungen
- Bis 10 GSa/s Abtastrate und 500 Mpts Speichertiefe für hochauflösende Signalerfassung
- Wellenformerfassung über 600000 wfms/s für schnelle Fehleridentifikation
- Vollspeicher-Automessung mit 41 Messwerten und segmentierter Aufzeichnung bis 450000 Frames
- 6-in-1-Instrument: Oszilloskop, Spektrumanalyse, AWG (Option), DVM, Frequenzzähler, Protokollanalyse

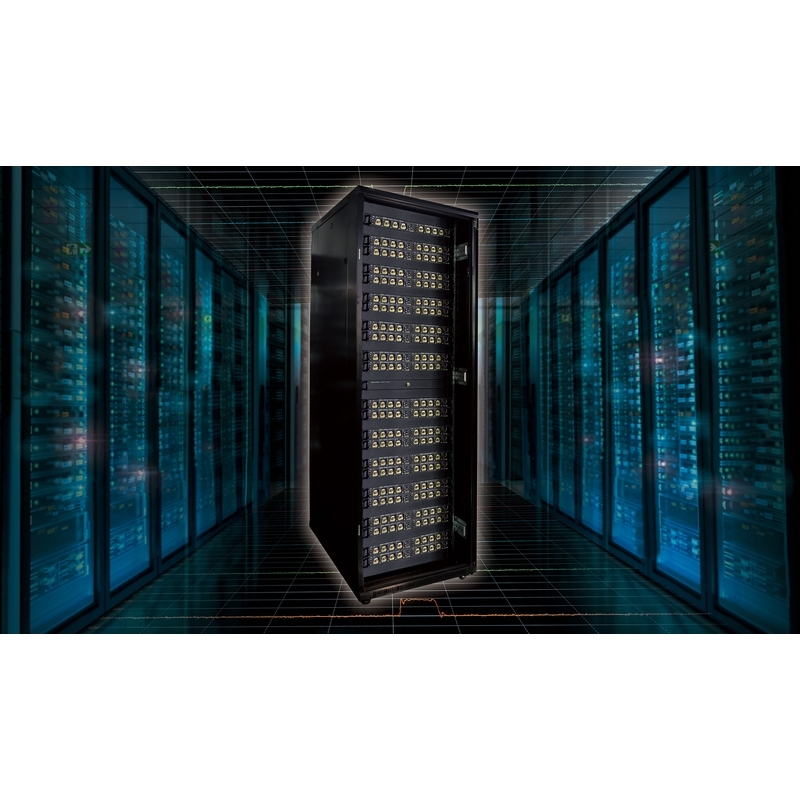

- Erweiterbar auf bis zu 512 Kanäle mit synchronem Triggering für große Messsysteme

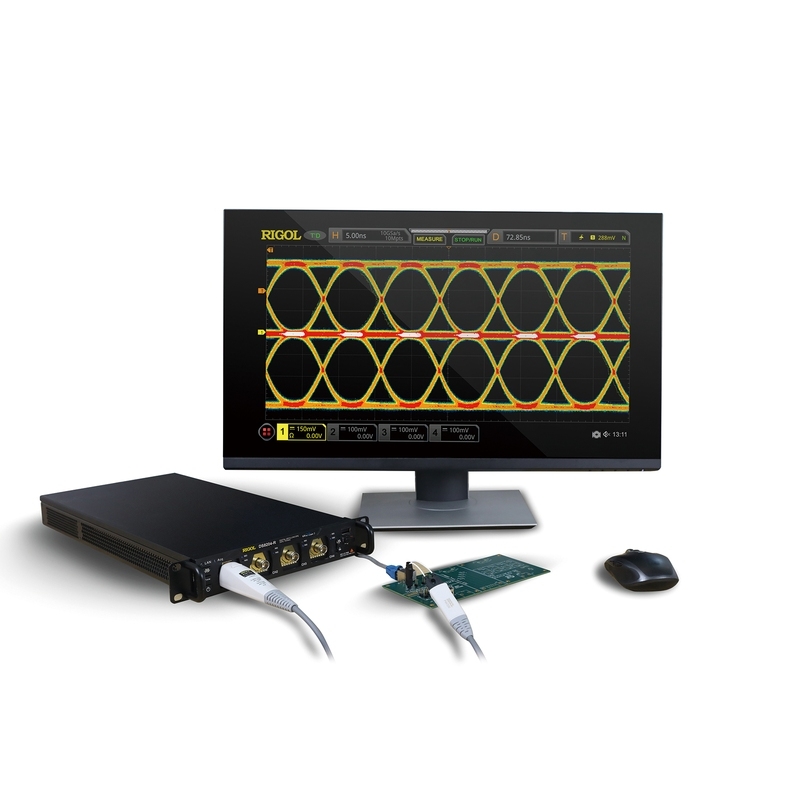

Die DS8000-R-Serie ist für kompakte Testsysteme optimiert und unterstützt sowohl Standalone- als auch rackbasierte Anwendungen. Ihr 1U-Design ermöglicht die Installation zweier Geräte nebeneinander für platzsparende 8-Kanal-Konfigurationen. Die UltraVision-II-Technologie liefert hohe Erfassungsraten, digitale Triggerung und präzise Vollspeicher-Analyse. Für Mehrgeräte-Setups bietet ein Synchronmodul eine Jitter-Armut unter 200 ps RMS, wodurch auch große Mehrkanal-Messungen exakt ausgerichtet werden können. Über HDMI, LAN, USB und Web-Control lässt sich das System flexibel bedienen, automatisieren oder vollständig remote steuern. Optionale Analysepakete wie Eye-Diagramm, Jitter-Analyse oder Power-Analyse erweitern das Gerät für High-Speed-Digitaldesign, Automotive-Busse oder Leistungsmesstechnik. Die Bandbreitenmodelle 350 MHz, 1 GHz und 2 GHz decken vielfältige Einsatzbereiche ab – von klassischen Labormessungen bis zu industriell integrierten Monitoring-Systemen.
Besonderheiten und Features
- Kompakte 1U-Bauform, ideal für enge Racks oder industrielle Automatisierung
- Betrieb bis -40°C für anspruchsvolle Umweltbedingungen
- Zone-Trigger zum schnellen Isolieren seltener Signalfehler
- Echtzeit-FFT, Farbpersistenz und 12-Bit-High-Resolution-Modus
- Optionaler 25-MHz-AWG mit Modulation, Sweep und Burst

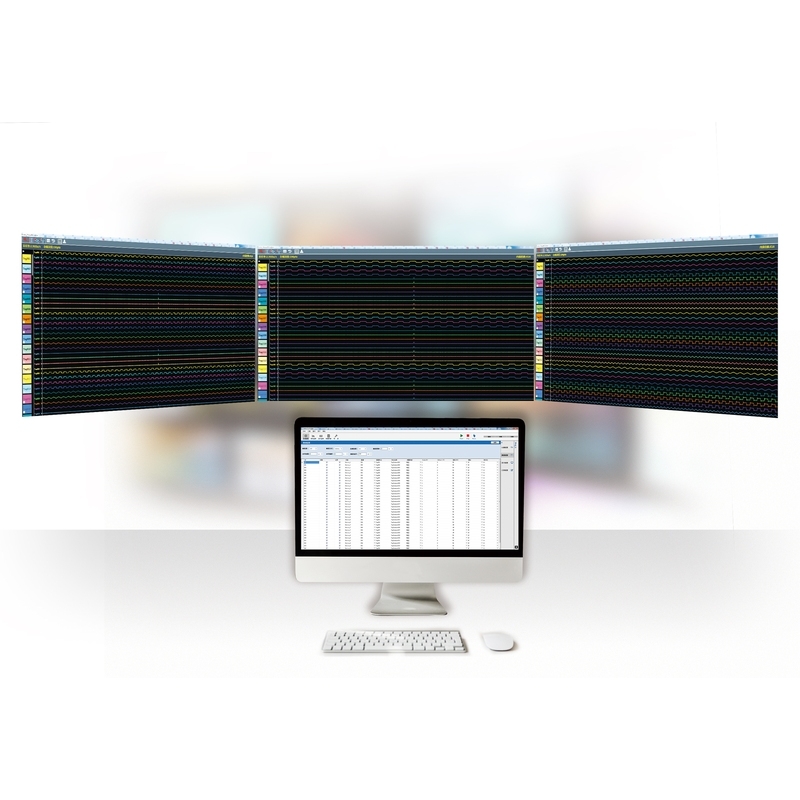

- SDK, SCPI-Automatisierung und UltraDAQ-Lite für Mehrkanal-Erfassung
- Synchrones Multi-Unit-Triggering für bis zu 512 Kanäle
Schnittstellen und Kommunikationsmöglichkeiten

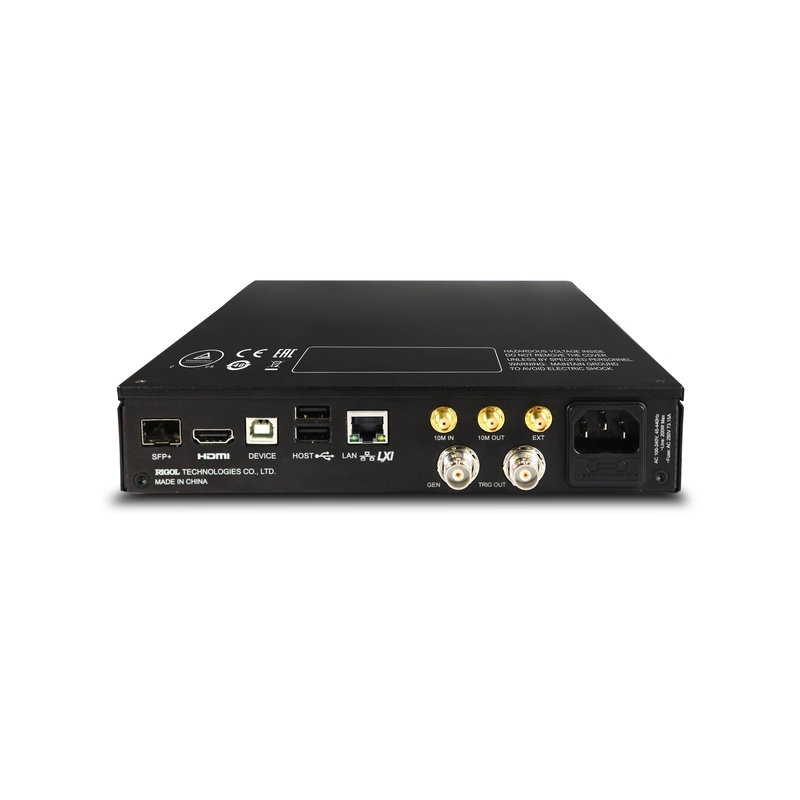

- USB Host/Device, LAN (LXI), HDMI, TRIG OUT, 10 MHz In/Out
- Remote-Steuerung via Web-Control, UltraSigma oder eigene Software
- Optionale USB-GPIB-Anbindung
Mit umfangreichem Zubehör wie passiven und aktiven Sonden, HF- und Stromprobes, Synchronmodulen und Analysepaketen lässt sich die DS8000-R-Serie exakt auf komplexe Multi-Channel-Testumgebungen anpassen und bietet maximale Skalierbarkeit im professionellen Messbetrieb.
| Art: | Echtzeit |
|---|---|
| Auflösung: | 8 Bit ADC |
| Bandbreite: | 350MHz |
| Kanäle analog: | 4 Kanäle |
| Speichertiefe: | bis zu 500 M Punkte |
| Abtastrate: | bis zu 10 GS/s |
| Produktserie: | DS8000-R-Serie |
