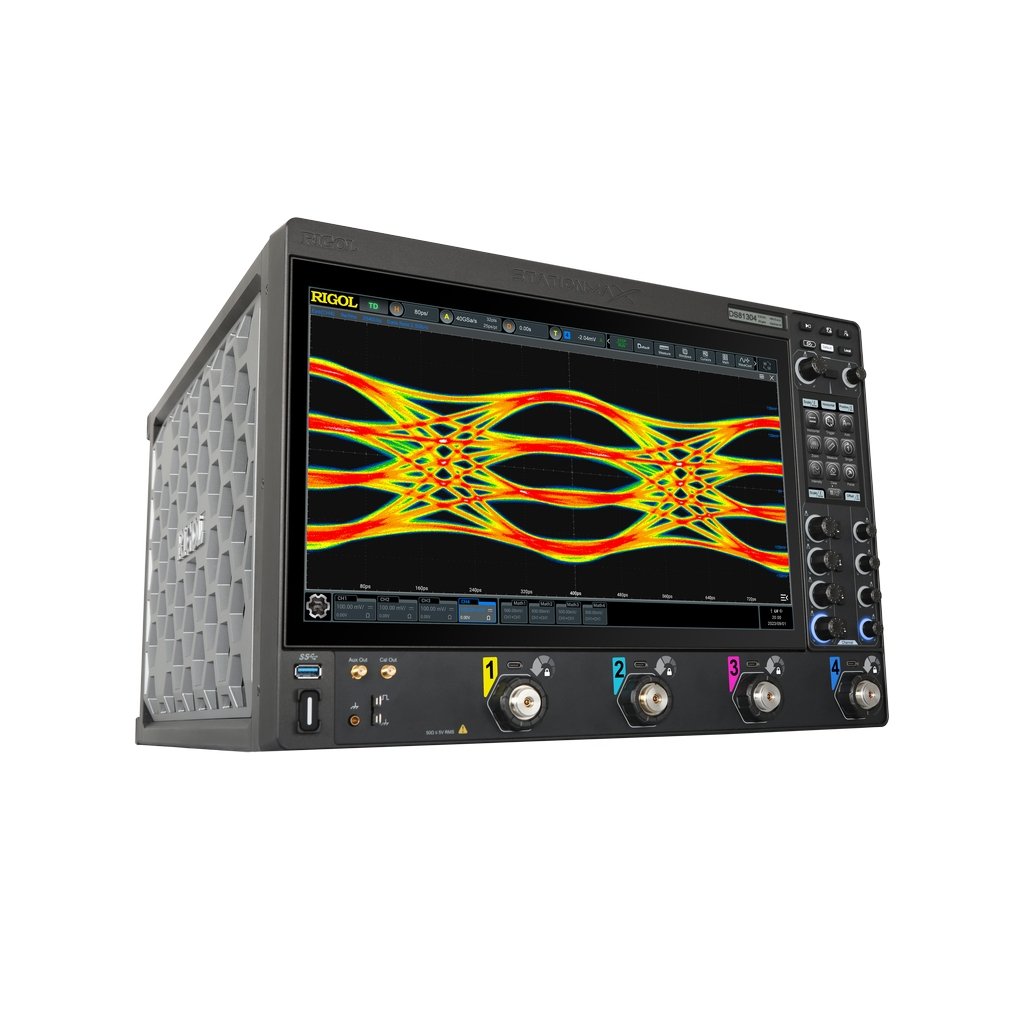

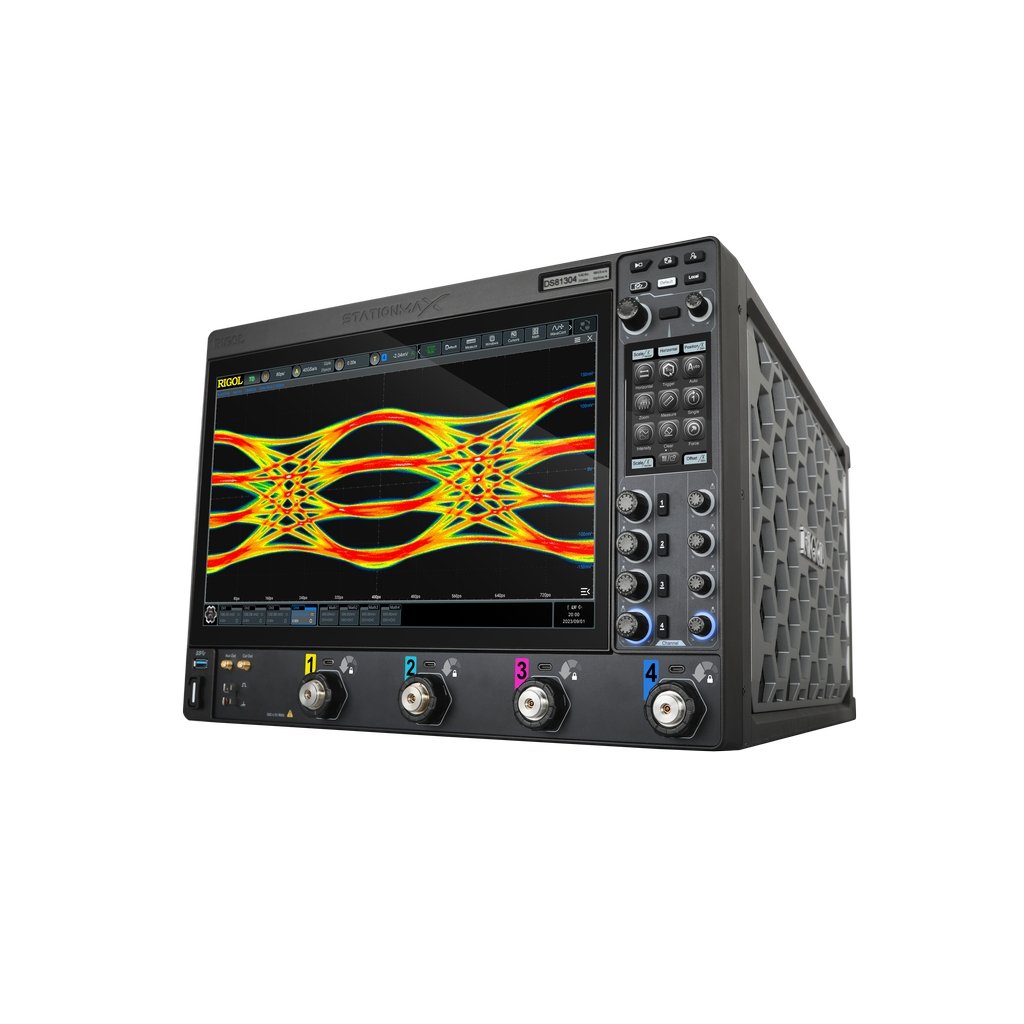

Rigol DS80804
Samplerate 40 GS/s pro Kanal, Speichertiefe 500M Punkte pro Kanal (2G oder 4G optional),
Signalerfassungsrate bis zu 250.000 Signale/s, Hardware Echtzeit-Rekorder bis zu 2.000.000 Aufnahmen, 41 automatische Messungen, erweiterte FFT bis 10 M Punkte, vier frei definierbare Mathematikfunktionen, Signalanalyse mit Zoom, Memory Play, Playback, Zonentrigger, Pass/Fail Test, Augendigramm und Jitter Analyse(optional), Schnittstellen: 2 x USB 3.0 Host, 1 x USB 3.0 Device, Ethernet, HDMI
Lieferumfang: 2x Precision SMA-BNC Adapter, Netzkabel, USB-Kabel, Kurzanleitung
Das DS80804 erweitert die DS80000-Serie um eine leistungsstarke 8 GHz-Variante, die präzise Hochgeschwindigkeitsmessungen für moderne digitale und HF-Applikationen ermöglicht. Mit 40 GSa/s Echtzeitabtastung lassen sich schnelle Signalflanken zuverlässig erfassen. Die große Speichertiefe unterstützt detaillierte Analysen auch über längere Zeiträume.
Grundfunktionen
- 4 analoge Kanäle plus EXT-Trigger
- 8 GHz analoge Bandbreite
- 40 GSa/s Echtzeit-Abtastrate
- 500 Mpts Standardspeicher, optional bis 4 Gpts
- Waveform-Rate bis 250 000 wfms/s
- Vertikale Auflösung 8–16 Bit (wählbar)
- 41 automatische Messparameter, Hardware-Vollspeichermessung
- N-in-1: Oszilloskop, DVM, 8-stelliger Frequenzzähler/Totalizer und optionale Protokollanalyse
Das DS80804 kombiniert die UltraVision-III-Architektur mit der StationMAX-II-Hardwareplattform und bietet dadurch eine hohe Signalintegrität selbst bei anspruchsvollen 8 GHz-Messungen. Es eignet sich für die Verifikation schneller Schnittstellen, die Analyse moderner High-Speed-Busse, DDR-Debugging oder die Validierung von HF-Designs. Durch segmentierte Speicherung mit bis zu 2 000 000 Frames lassen sich seltene Ereignisse effizient detektieren. Die Einhaltung relevanter Sicherheits- und EMV-Normen wie EN/IEC 61010 sowie IEC/EN 61326-1 unterstützt den Einsatz in professionellen Labor- und Industrieumgebungen. Das 15,6'' Multitouch-Display erleichtert die Navigation komplexer Messdaten.
Besonderheiten und Features
- SmartProbe-2.0-Schnittstelle mit direktem 3,5-mm-Anschluss
- Abwärtskompatibel zu RIGOL-Tastköpfen
- Echtzeit-Augendiagramm- und Jitteranalyse (optional)
- Optionale serielle Trigger/Decoder für RS232/UART, I2C, SPI, CAN/CAN-FD, LIN, FlexRay, I2S und MIL-STD-1553
- 15,6'' HD-Multitouch-Bildschirm mit One-Button-Tilt
- Zone-Trigger, Maskentest, Navigation und Exportfunktionen

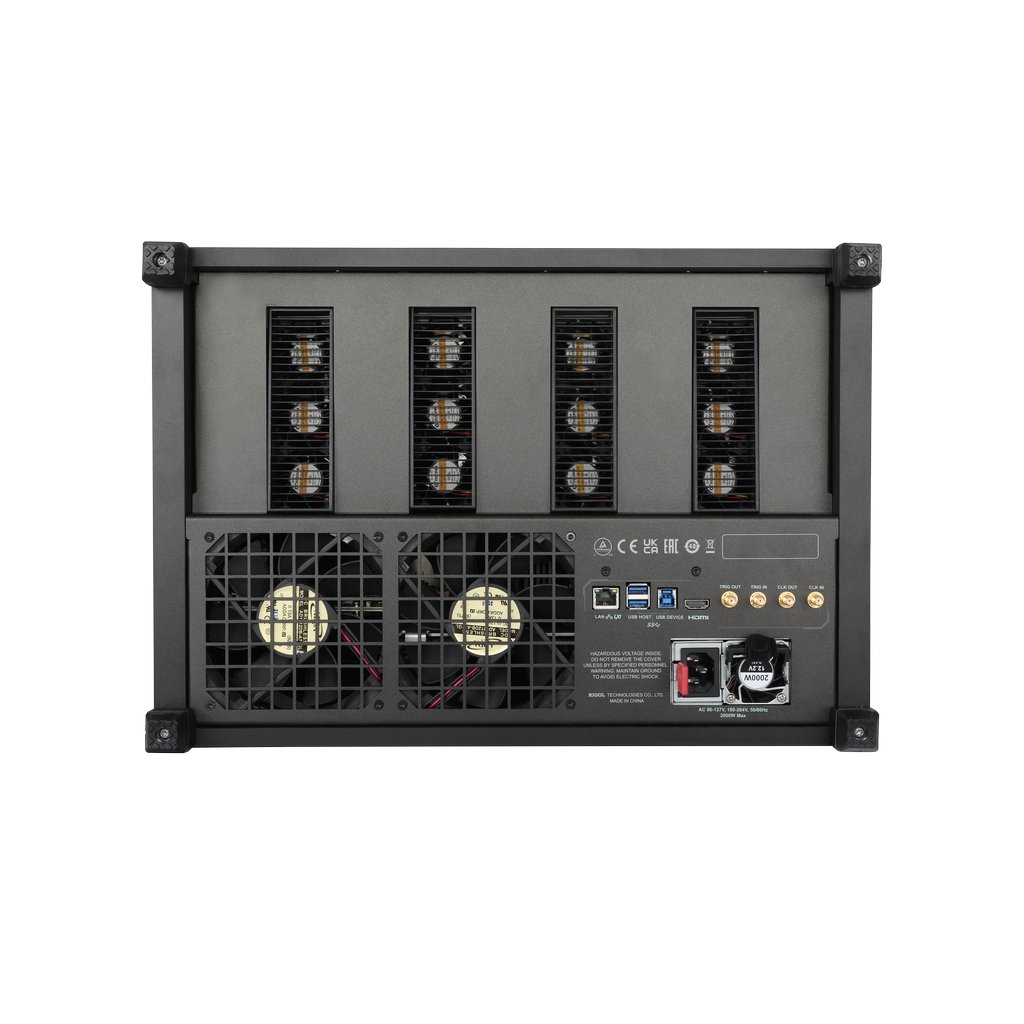

Schnittstellen und Kommunikationsmöglichkeiten
- USB3.0 Host (2×) und USB3.0 Device
- LAN (1000Base-T, LXI-C) und Web-Remote-Control
- HDMI 1.4 Video-Ausgang
- AUX-Out (SMA) und 10 MHz In/Out
Mit optionalen Speichererweiterungen, Protokoll-Optionen sowie Compliance-Paketen für USB 2.0 und Ethernet kann das DS80804 gezielt an anspruchsvolle Messaufgaben angepasst werden. Dank kompatibler Adapter und Tastköpfe lässt sich vorhandenes RIGOL-Zubehör nahtlos weiter nutzen.
| Art: | Echtzeit |
|---|---|
| Auflösung: | 8 Bit ADC |
| Bandbreite: | 8GHz |
| Kanäle analog: | 4 Kanäle |
| Speichertiefe: | bis zu 4 G Punkte |
| Abtastrate: | 40 GS/s |
| Produktserie: | DS80000-Serie |
