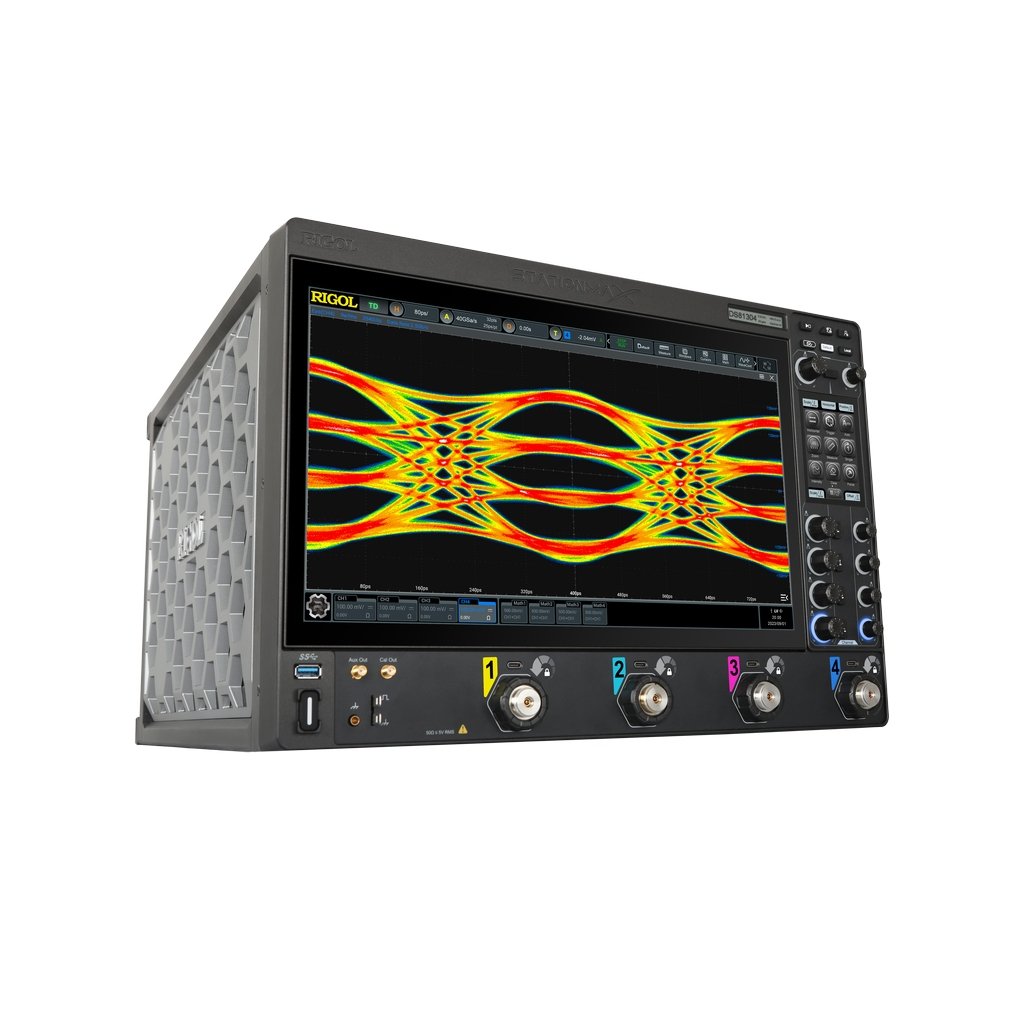

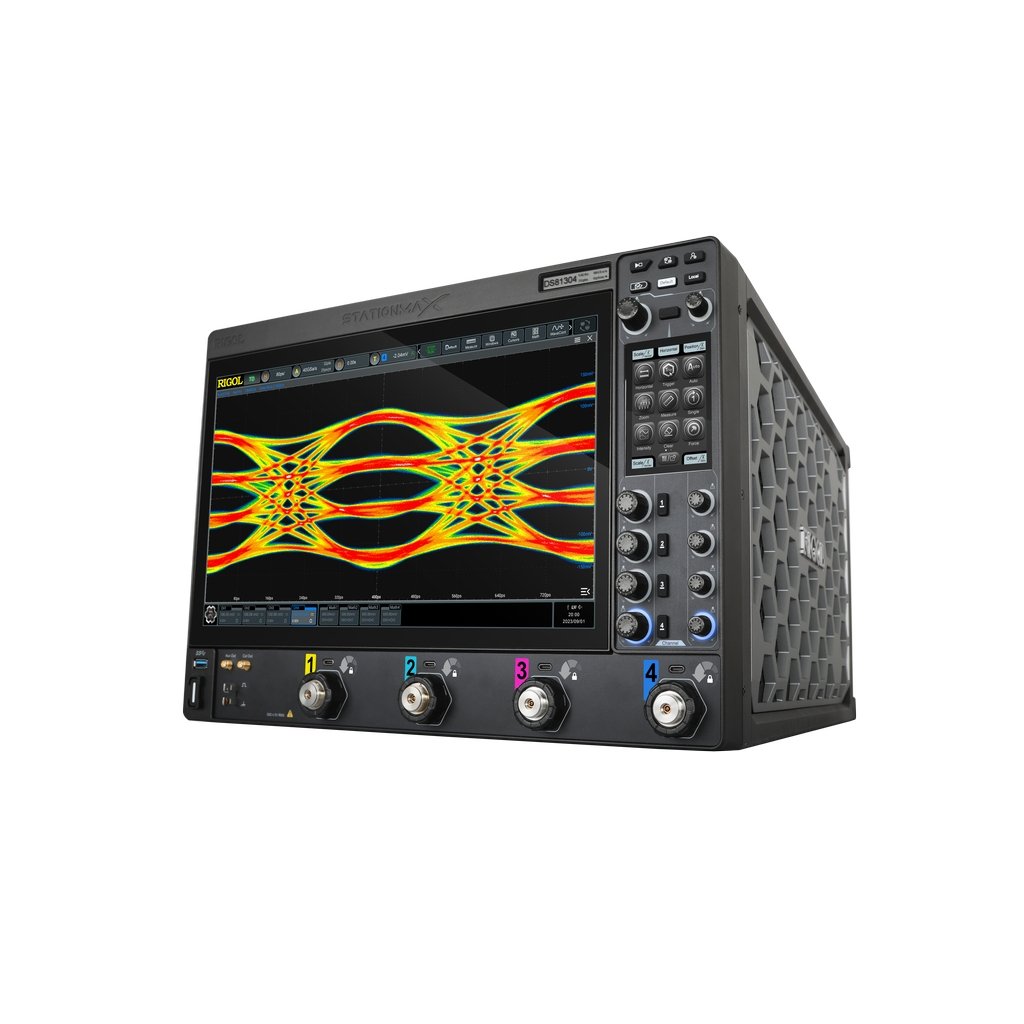

Rigol DS81304

Das DS80604 ist das Einstiegsmodell der hochperformanten DS80000-Serie und eignet sich ideal für präzise Hochgeschwindigkeitsmessungen im Bereich schneller Digital- und HF-Signale. Mit 6 GHz Bandbreite und 40 GSa/s ermöglicht es eine realitätsnahe Erfassung steiler Signalflanken. Die großzügige Speichertiefe erlaubt Langzeitaufzeichnungen bei gleichzeitig hoher zeitlicher Auflösung.

Grundfunktionen

• 4 analoge Kanäle plus EXT-Trigger
• 6 GHz analoge Bandbreite
• 40 GSa/s Echtzeit-Abtastrate
• 500 Mpts Standard-Speichertiefe, optional bis 4 Gpts
• Waveform-Rate bis 250 000 wfms/s
• Vertikale Auflösung 8–16 Bit (wählbar)
• 41 automatische Messparameter und Hardware-Vollspeichermessung
• N-in-1: Oszilloskop, DVM, 8-stelliger Frequenzzähler/Totalizer und optionale Protokollanalyse

Als Teil der UltraVision III Plattform kombiniert das DS80604 hohe Abtastraten mit tiefem Speicher, wodurch selbst lange und komplexe Signalfolgen in hoher Präzision analysiert werden können. Die StationMAX-II-Hardware stellt eine saubere Signalintegrität sicher und ermöglicht zuverlässige Messungen im GHz-Bereich. Das Modell ist für vielfältige Anwendungen ausgelegt, darunter Hochgeschwindigkeitsbusse, digitale Designs, serielle Schnittstellen sowie Mixed-Signal-Analysen. Die Unterstützung relevanter Sicherheits- und EMV-Normen wie EN/IEC 61010 sowie IEC/EN 61326-1 erfüllt Labor- und Industrieanforderungen. Das 15,6'' Multitouch-Display erleichtert die Bedienung, während optionales Segment-Recording mit bis zu 2 000 000 Frames die Fehlersuche deutlich beschleunigt.

Besonderheiten und Features

• SmartProbe-2.0-Schnittstelle mit direktem 3,5-mm-Anschluss
• Abwärtskompatibilität zu bestehenden RIGOL-Tastköpfen
• Echtzeit-Augendiagramm- und Jitteranalyse (optional)
• Optionale serielle Trigger/Decoder für RS232/UART, I2C, SPI, CAN/CAN-FD, LIN, FlexRay, I2S und MIL-STD-1553
• 15,6'' HD-Multitouch-Bildschirm mit One-Button-Tilt
• Zone-Trigger, Maskentest, Such-/Navigationsfunktionen und Exportmöglichkeiten

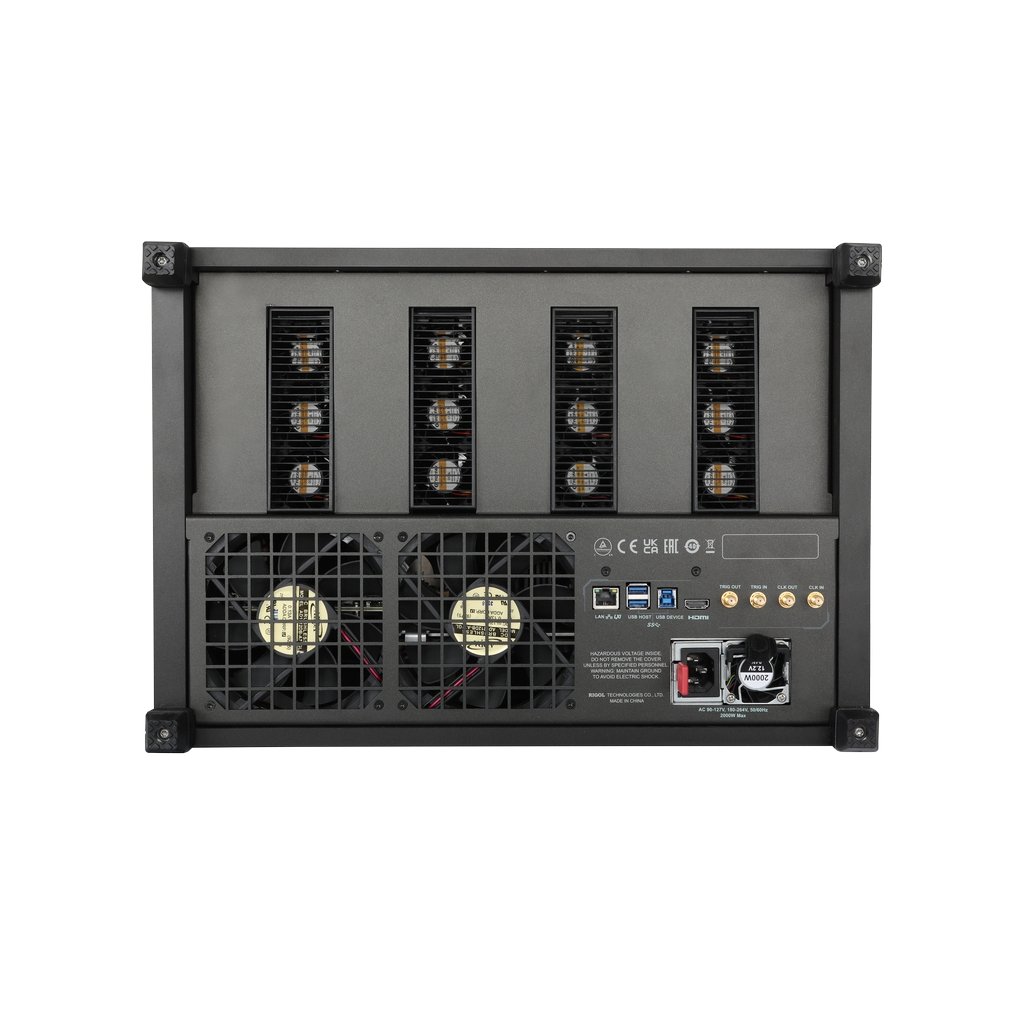

Schnittstellen und Kommunikationsmöglichkeiten

• USB3.0 Host (2×) und USB3.0 Device
• LAN (1000Base-T, LXI-C) und Web-Remote-Control
• HDMI 1.4 Video-Ausgang
• AUX-Out (SMA) und 10 MHz In/Out

Mit Speicher-Upgrades bis 4 Gpts, Protokoll-Optionen sowie Compliance-Paketen für USB 2.0 oder Ethernet lässt sich das DS80604 flexibel erweitern. Über passende RIGOL-Adapter und Tastköpfe kann bestehendes Zubehör problemlos weiter genutzt werden.

Das DS80804 erweitert die DS80000-Serie um eine leistungsstarke 8 GHz-Variante, die präzise Hochgeschwindigkeitsmessungen für moderne digitale und HF-Applikationen ermöglicht. Mit 40 GSa/s Echtzeitabtastung lassen sich schnelle Signalflanken zuverlässig erfassen. Die große Speichertiefe unterstützt detaillierte Analysen auch über längere Zeiträume.

Grundfunktionen

• 4 analoge Kanäle plus EXT-Trigger
• 8 GHz analoge Bandbreite
• 40 GSa/s Echtzeit-Abtastrate
• 500 Mpts Standardspeicher, optional bis 4 Gpts
• Waveform-Rate bis 250 000 wfms/s
• Vertikale Auflösung 8–16 Bit (wählbar)
• 41 automatische Messparameter, Hardware-Vollspeichermessung
• N-in-1: Oszilloskop, DVM, 8-stelliger Frequenzzähler/Totalizer und optionale Protokollanalyse

Das DS80804 kombiniert die UltraVision-III-Architektur mit der StationMAX-II-Hardwareplattform und bietet dadurch eine hohe Signalintegrität selbst bei anspruchsvollen 8 GHz-Messungen. Es eignet sich für die Verifikation schneller Schnittstellen, die Analyse moderner High-Speed-Busse, DDR-Debugging oder die Validierung von HF-Designs. Durch segmentierte Speicherung mit bis zu 2 000 000 Frames lassen sich seltene Ereignisse effizient detektieren. Die Einhaltung relevanter Sicherheits- und EMV-Normen wie EN/IEC 61010 sowie IEC/EN 61326-1 unterstützt den Einsatz in professionellen Labor- und Industrieumgebungen. Das 15,6'' Multitouch-Display erleichtert die Navigation komplexer Messdaten.

Besonderheiten und Features

• SmartProbe-2.0-Schnittstelle mit direktem 3,5-mm-Anschluss
• Abwärtskompatibel zu RIGOL-Tastköpfen
• Echtzeit-Augendiagramm- und Jitteranalyse (optional)
• Optionale serielle Trigger/Decoder für RS232/UART, I2C, SPI, CAN/CAN-FD, LIN, FlexRay, I2S und MIL-STD-1553
• 15,6'' HD-Multitouch-Bildschirm mit One-Button-Tilt
• Zone-Trigger, Maskentest, Navigation und Exportfunktionen

Schnittstellen und Kommunikationsmöglichkeiten

• USB3.0 Host (2×) und USB3.0 Device
• LAN (1000Base-T, LXI-C) und Web-Remote-Control
• HDMI 1.4 Video-Ausgang
• AUX-Out (SMA) und 10 MHz In/Out

Mit optionalen Speichererweiterungen, Protokoll-Optionen sowie Compliance-Paketen für USB 2.0 und Ethernet kann das DS80804 gezielt an anspruchsvolle Messaufgaben angepasst werden. Dank kompatibler Adapter und Tastköpfe lässt sich vorhandenes RIGOL-Zubehör nahtlos weiter nutzen.
