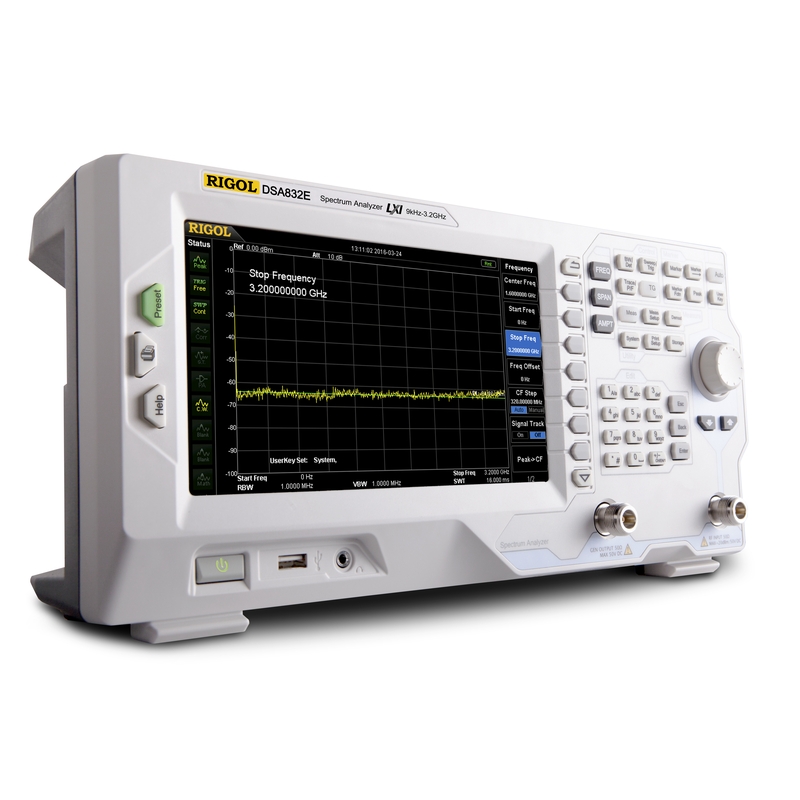

Rigol DSA832E-TG
kostenfreies Angebot
Bestellware, Lieferzeit auf Anfrage
inkl. Tracking Generator und Vorverstärker, Temperature stability <1 ppm, Aging rate <2 ppm/year,
SSB Phase Noise <-90 dBc/Hz@10 kHz, <-100 dBc/Hz@100 kHz
Lieferumfang: Netzkabel, Kurzanleitung
Die DSA800-Serie ist eine leistungsstarke und dennoch kosteneffiziente Lösung für grundlegende und fortgeschrittene HF-Messungen. Sie kombiniert robuste Spektrumanalyse mit hoher Empfindlichkeit und optionalen Erweiterungen wie Tracking-Generator, Vorverstärker, VSWR-Messung und EMI-Vorabtests. Damit eignet sich die Serie für Ausbildungslabore, Entwicklungsabteilungen sowie Produktionsumgebungen.
Grundfunktionen
- Frequenzbereich von 9 kHz bis 7.5 GHz
- RBW von 10 Hz bis 1 MHz
- Phasenrauschen bis -98 dBc/Hz bei 10 kHz Offset
- Tracking-Quelle in TG-Modellen enthalten
- Optionale Vorverstärker- und EMI-Funktionen
Die DSA800-Serie bietet dank moderner HF-Technologie eine minimale Auflösungsbandbreite von 10 Hz, wodurch selbst eng beieinanderliegende Signale klar getrennt werden können. Dies ermöglicht eine präzise Bewertung von Nachbarkanälen und Störeinflüssen in Funksystemen. Mit einem optionalen Vorverstärker lässt sich ein DANL von bis zu -161 dBm erreichen, was die Erkennung kleinster Signale wie Harmonischen oder Störquellen erleichtert. Die integrierte EMI-Vorabtestfunktion mit CISPR-konformen Filtern und quasi-peak-Detektoren unterstützt die schnelle Identifikation elektromagnetischer Störungen, was die Entwicklungszeit reduziert und spätere EMV-Probleme vermeidet. Darüber hinaus ermöglicht die Serie VSWR-Messungen in Verbindung mit der optionalen Messbrücke, ein wichtiges Werkzeug zur Analyse von Antennen und HF-Leitungsanpassungen. Das Gerät kann durch die optional erhältliche UltraSpectrum-Software gesteuert werden, die zusätzliche Visualisierungen wie Spektrogramm und Wasserfall unterstützt. Damit eignet sich die DSA800-Serie hervorragend für Messaufgaben in Forschung, Labor, Fertigung und Ausbildung.
Besonderheiten und Features
- 10 Hz RBW für hochpräzise Signaldiskrimination
- DANL bis -161 dBm mit Vorverstärker
- EMI-Vorabtestfunktionen mit Berichtsoptionen
- Tracking-Source und VSWR-Messoptionen verfügbar
- Unterstützt Spektrum- und Wasserfallanalyse über UltraSpectrum
Schnittstellen und Kommunikationsmöglichkeiten
- Steuerung über externe Softwarelösungen
- Unterstützung automatisierter Messabläufe
- Erweiterbare Messoptionen für vielfältige Einsatzbereiche
Optionales Zubehör wie EMI-Pakete, Vorverstärker, VSWR-Messbrücken und Softwareerweiterungen ermöglichen eine flexible Anpassung der DSA800-Serie an unterschiedliche Mess- und Analyseanforderungen.
| Art: | Sweep |
|---|---|
| Besonderheiten: | Trackinggenerator |
| Frequenzbereich: | 9kHz - 3,2GHz |
| Kanäle: | 1 |
| Produktserie: | Rigol-DSA800 |
