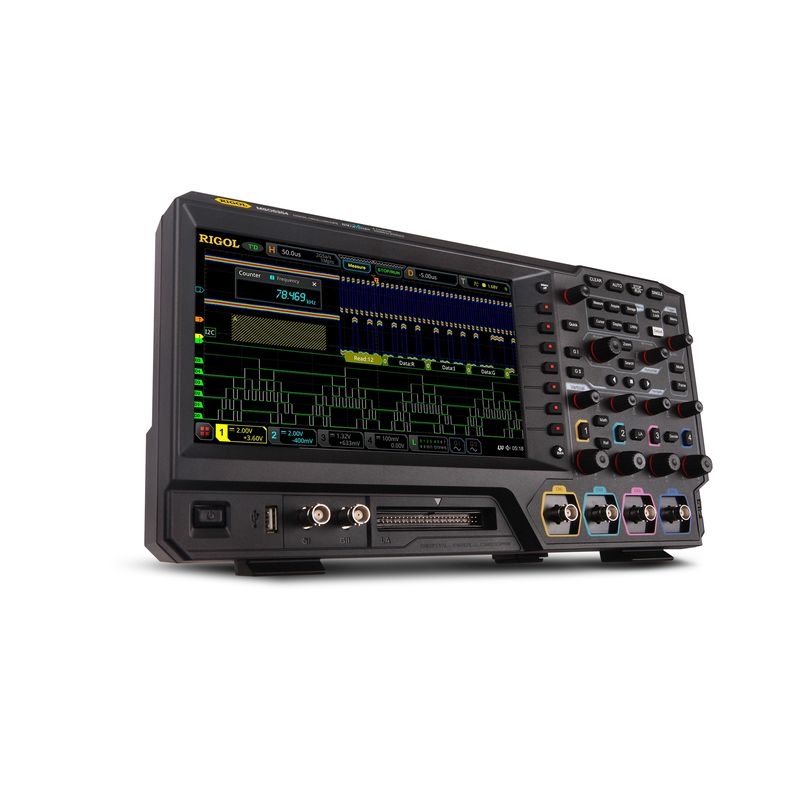

Rigol MSO5074

Die MSO5000-Serie ist ein leistungsstarkes Mixed-Signal-Oszilloskop der Mittelklasse und verbindet Rigols UltraVision-II-Technologie mit einem spezialisierten ASIC-Chip für hohe Geschwindigkeit, große Speichertiefe und schnelle Signalerfassung. Mit vier analogen und sechzehn digitalen Kanälen eignet sich die Serie ideal für komplexe Embedded-, Kommunikations- und Leistungselektronik-Anwendungen.

Grundfunktionen

• Bandbreite bis 350 MHz
• Vier analoge Kanäle und sechzehn digitale Kanäle
• Echtzeit-Abtastrate bis 8 GSa/s
• Speichertiefe bis 200 Mpts (optional)
• Wellenformerfassungsrate bis 500.000 wfms/s

Die MSO5000-Serie basiert auf einem leistungsfähigen ASIC-Design und der UltraVision-II-Plattform, wodurch Signalverläufe mit hoher Präzision erfasst werden können. Ein Echtzeit-Bode-Diagramm ermöglicht die Analyse von Regelkreisen und die Bewertung von Stabilitätsparametern wie Phasen- und Verstärkungsreserve. Das Gerät kombiniert sieben Funktionsmodule, darunter Oszilloskop, Logikanalysator, Spektrumanalysator, Arbiträrgenerator, Voltmeter, Frequenzzähler und Protokollanalysator, wodurch der Bedarf an Zusatzgeräten deutlich reduziert wird. Das 9-Zoll-Multi-Touch-Display unterstützt intuitive Gestensteuerung für schnelles Navigieren und komfortable Signalanalyse. Die Websteuerung erlaubt den direkten Zugriff über den Browser mittels IP-Adresse. Für komplexe Debugging-Aufgaben bietet die Serie eine Hardware-Wellenformaufnahme mit bis zu 450.000 Frames, gesteuert durch Segmentierungsspeicher und flexible Triggerbedingungen. Die hohe Erfassungsrate von bis zu 500.000 wfms/s sorgt dafür, dass zufällige oder sporadische Ereignisse schnell erkannt werden. Mit einer maximalen Abtastrate von 8 GSa/s bei 350 MHz Bandbreite zählt die MSO5000-Serie zu den leistungsfähigsten Geräten ihrer Klasse und liefert präzise Ergebnisse in umfangreichen Messreihen. Die vollständige Speicherhardware-Messfunktion erlaubt genaue Frequenzbestimmungen selbst bei großen Frequenzunterschieden zwischen zwei Kanälen und unterstützt Messaufgaben mit bis zu 340.000 ansteigenden Flanken.

Besonderheiten und Features

• Bode-Diagrammfunktion für Regelkreis- und Stabilitätsanalyse
• 7-in-1 Instrumentenplattform für vielseitige Messaufgaben
• 9-Zoll-Multi-Touch-Display für intuitive Bedienung
• Websteuerung und einfache Fernbedienung
• Wellenformaufzeichnung bis 450.000 Frames
• Erfassungsrate bis 500.000 wfms/s für schnelles Debugging
• 8 GSa/s Abtastrate und große Speichertiefe

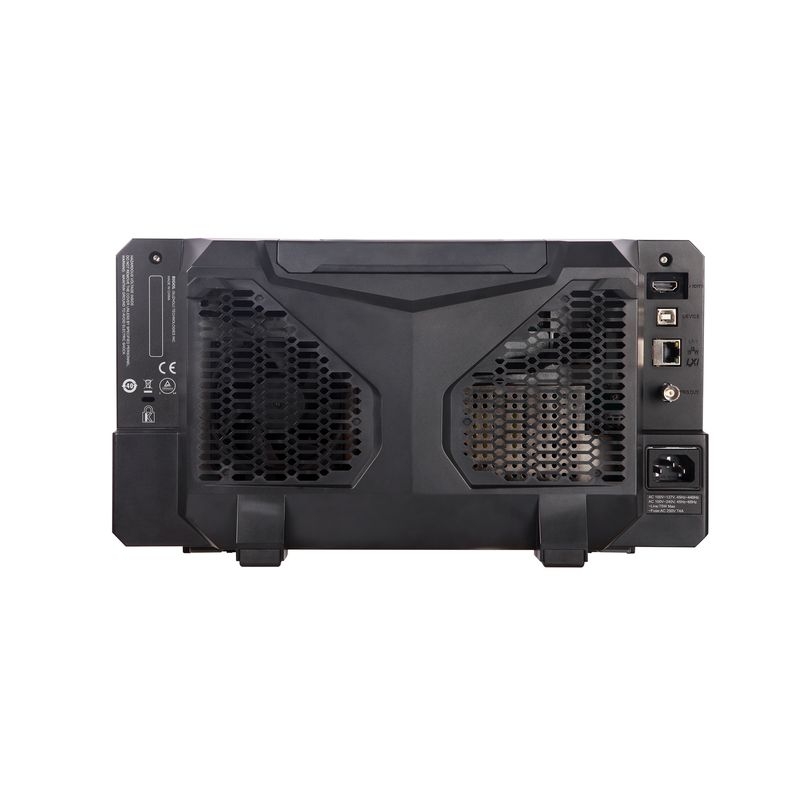

Schnittstellen und Kommunikationsmöglichkeiten

• Fernbedienung über IP-Browserzugriff
• Integration in automatisierte Testsysteme
• Unterstützung verschiedener Protokollanalyseoptionen

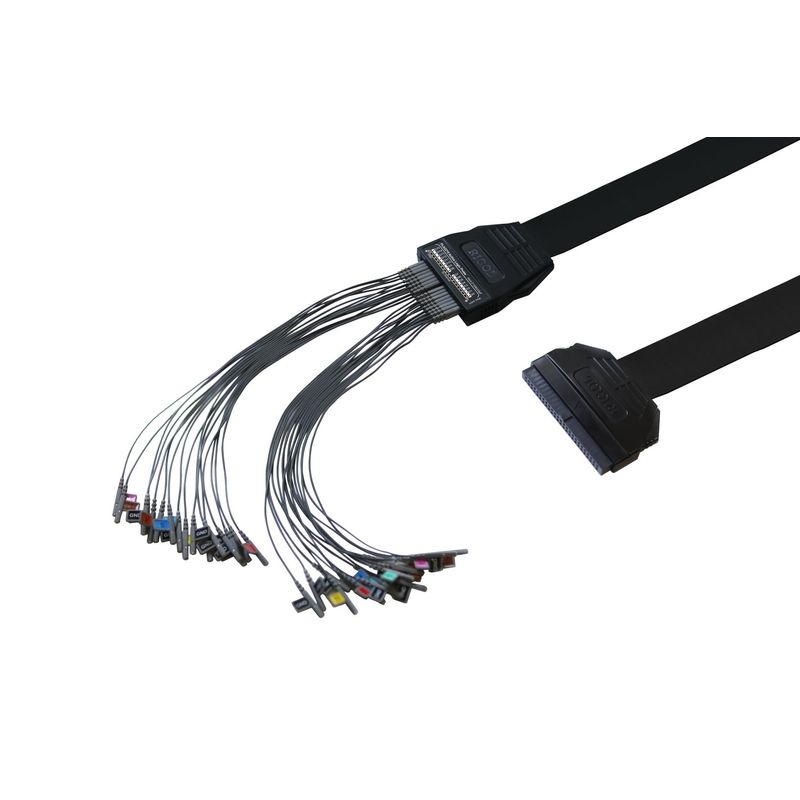

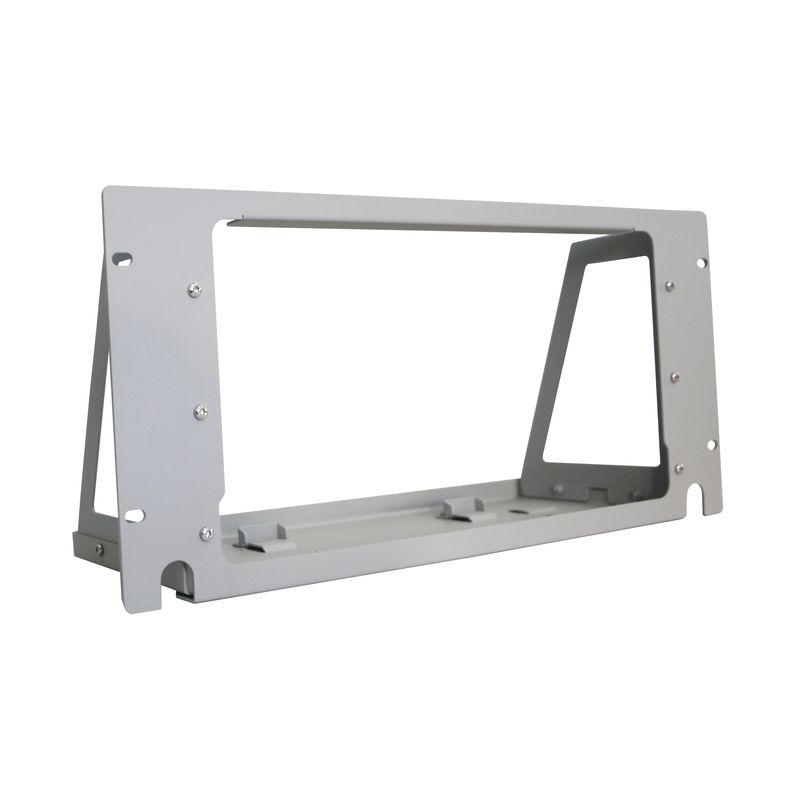

Optionales Zubehör wie aktive Sonden, Logik-Pods, Speichertiefenerweiterungen und Softwarepakete ermöglicht eine flexible Anpassung der MSO5000-Serie an vielfältige Mess- und Entwicklungsaufgaben.
