Rigol RSA3015N

Herstelleraktion

kostenfreies Angebot

Preise exkl. MwSt. zzgl. Versandkosten

Bestellware, Lieferzeit auf Anfrage

Herstelleraktion, gültig bis 31.12.2026:

kostenfreie Optionen im Wert von 1.038,00 €

Rigol RSA3000-EMI

Rigol RSA3000-PA

2.189,00 €*

Preise exkl. MwSt. zzgl. Versandkosten

Produktnummer: Rigol-RSA3015N

Herstellernummer: RSA3015N

Real Time Spektrumanalyzer, 9kHz - 1,5GHz, 10 MHz BW, (optional 25 MHz oder 40 MHz BW), inkl. Tracking Generator und VNA Option,
10,1" WSVGA-Farbdisplay, Vorverstärker (optional), SSB-102dBc/Hz,RBW 10Hz,
+30 dBm to -141 dBm/-161 dBm mit Vorverstärker (optional), SFDR 50 dB, Schnittstellen: USB, Ethernet und HDMI

Die RSA3000-Serie ist ein leistungsfähiger Echtzeit-Spektrumanalysator für HF-Messungen in Forschung, Entwicklung, Fertigung und Ausbildung. Sie kombiniert Echtzeitanalyse und Sweep-Analyse in einem kompakten Gerät und ermöglicht dank hoher Empfindlichkeit und präzisen Messparametern eine zuverlässige Bewertung moderner Funksysteme. Mit optionaler Tracking-Source sowie Erweiterungen für EMI- und VNA-Messungen bietet die Serie ein breites Anwendungsspektrum.

Grundfunktionen

Frequenzbereich von 9 kHz bis 4.5 GHz
RBW 1 Hz bis 3 MHz (10 MHz optional)
Phasenrauschen bis -102 dBc/Hz bei 10 kHz Offset
DANL bis -161 dBm mit optionalem Vorverstärker
Optionales Modell mit Tracking-Quelle

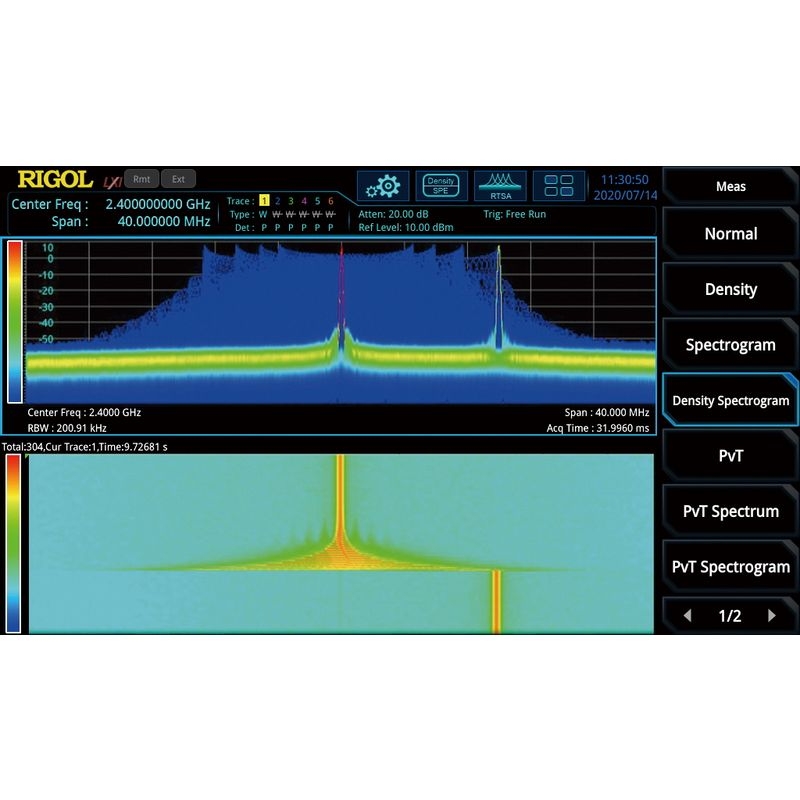

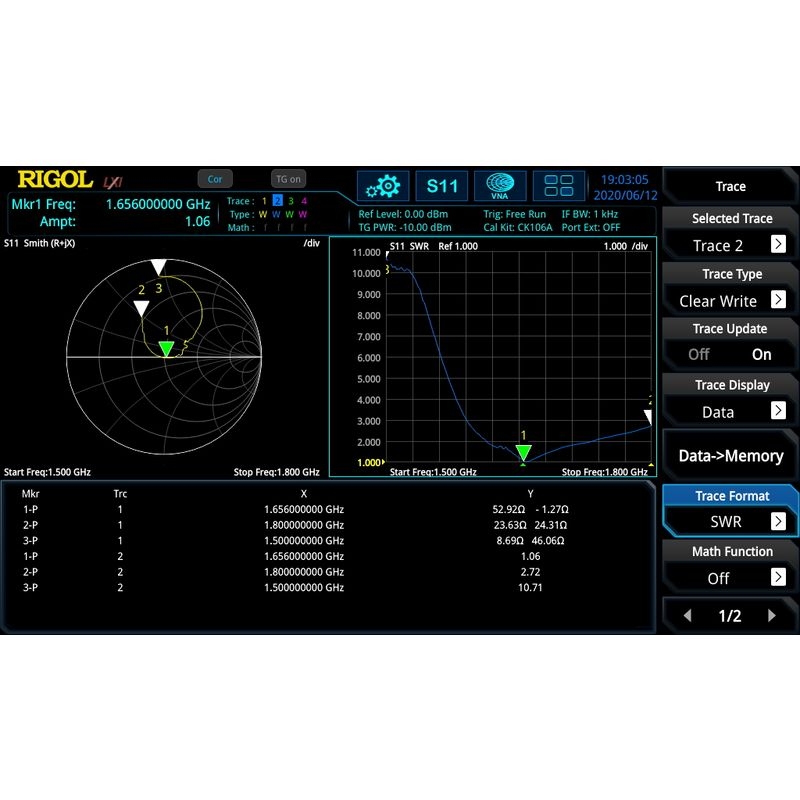

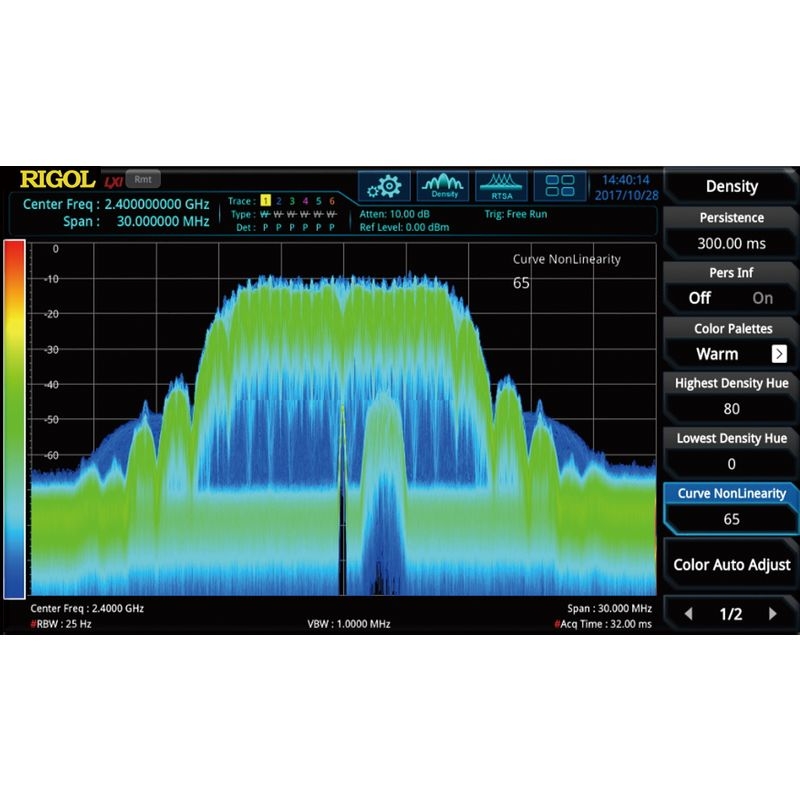

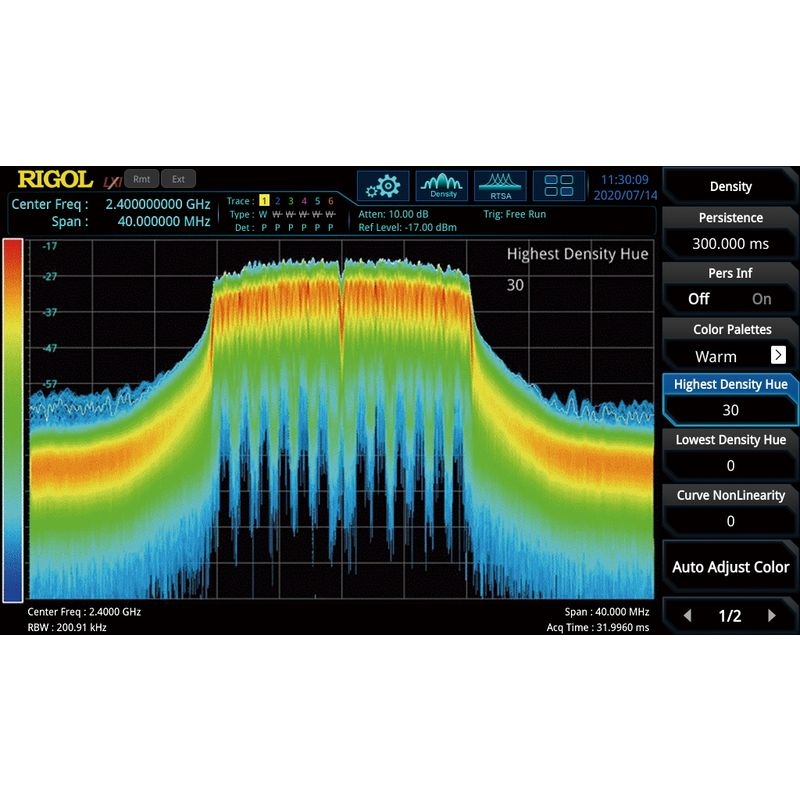

Die RSA3000-Serie kombiniert Echtzeitanalyse-Funktionen mit einer Auflösungsbandbreite von bis zu 1 Hz, womit eng benachbarte Frequenzen besonders gut getrennt werden können. Der integrierte VNA-Modus erlaubt leitungs- und komponentenspezifische Messungen wie S11-, S22- und DTF-Analysen und stellt Ergebnisse wahlweise im Smith- oder Polar-Diagramm dar. Dank der EMI-Vorabtestsoftware mit CISPR-konformen Filtern lassen sich leitungs- und strahlungsgebundene Störungen bereits früh im Entwicklungsprozess prüfen. Der Frequenzmasken-Trigger (FMT) erkennt kurzzeitige oder sporadische Signale innerhalb definierter Masken, wodurch Fehlerquellen schnell identifizierbar werden. Eine hohe Empfindlichkeit mit einem DANL bis -161 dBm erleichtert das Auffinden kleiner Signale wie Harmonischen oder Störaussendungen. Mehrere Visualisierungsmodi, darunter Spektrogramm und zeitabhängige Leistungsdarstellungen, bieten zusätzliche Einblicke in das HF-Verhalten. Das 10.1-Zoll-Multi-Touch-Display ermöglicht eine schnelle Bedienung mit intuitiven Gesten wie Zoom und Wellenformnavigation. Mit HDMI-Ausgang und Web-Control kann der Analyzer sowohl lokal als auch remote komfortabel genutzt und in automatisierte Testsysteme integriert werden.

Besonderheiten und Features

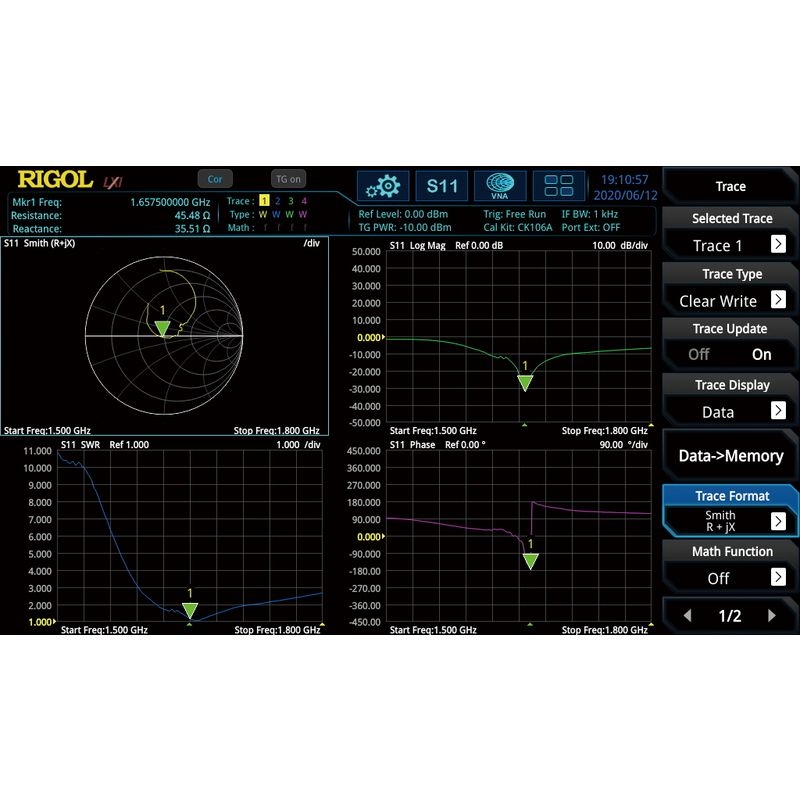

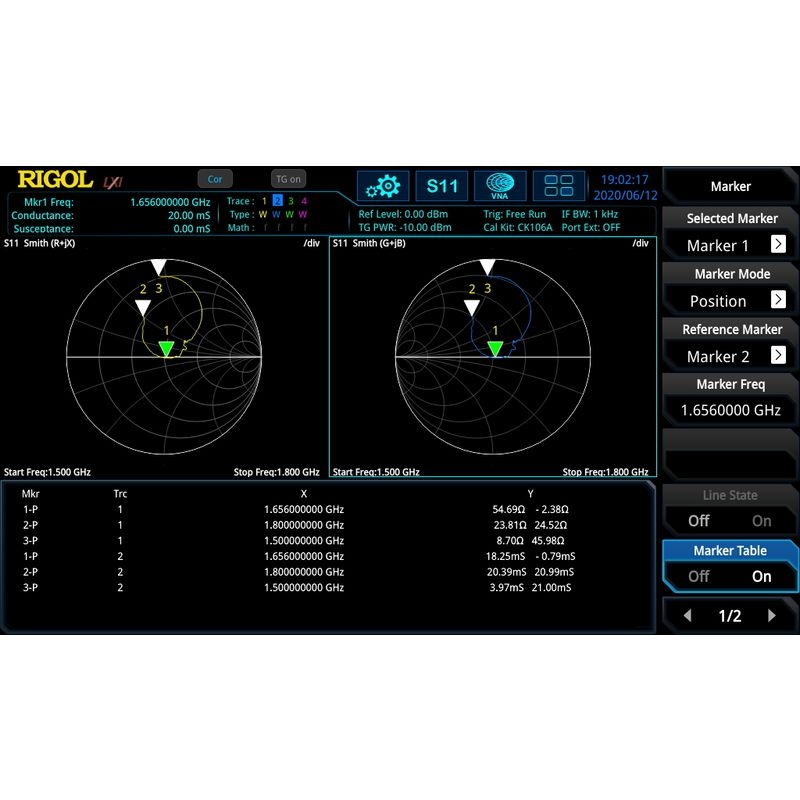

VNA-Modus für S11/S22/DTF-Messungen

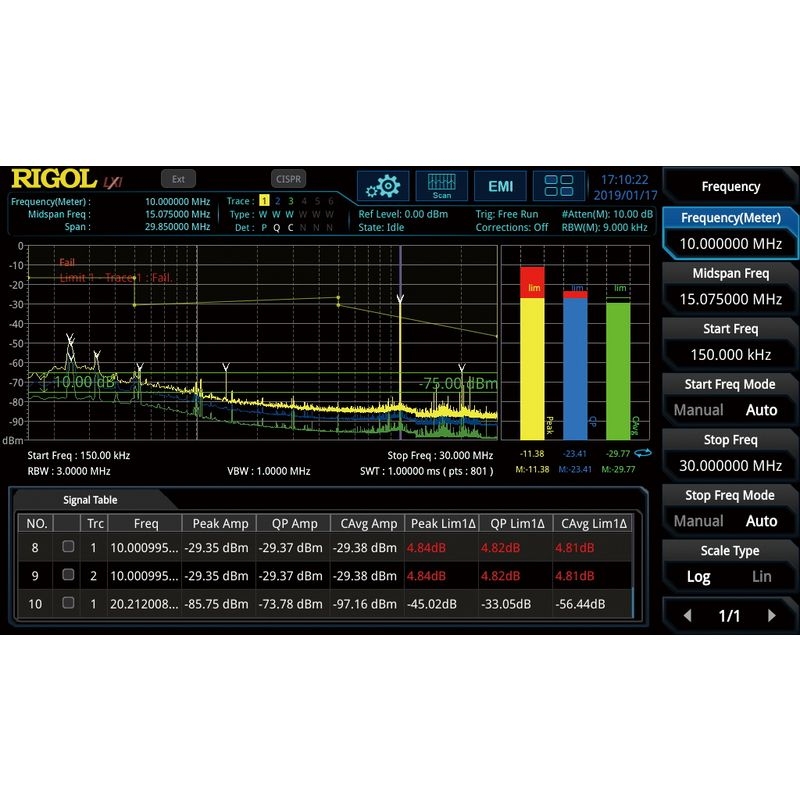

EMI-Vorabtests mit CISPR-Filtern

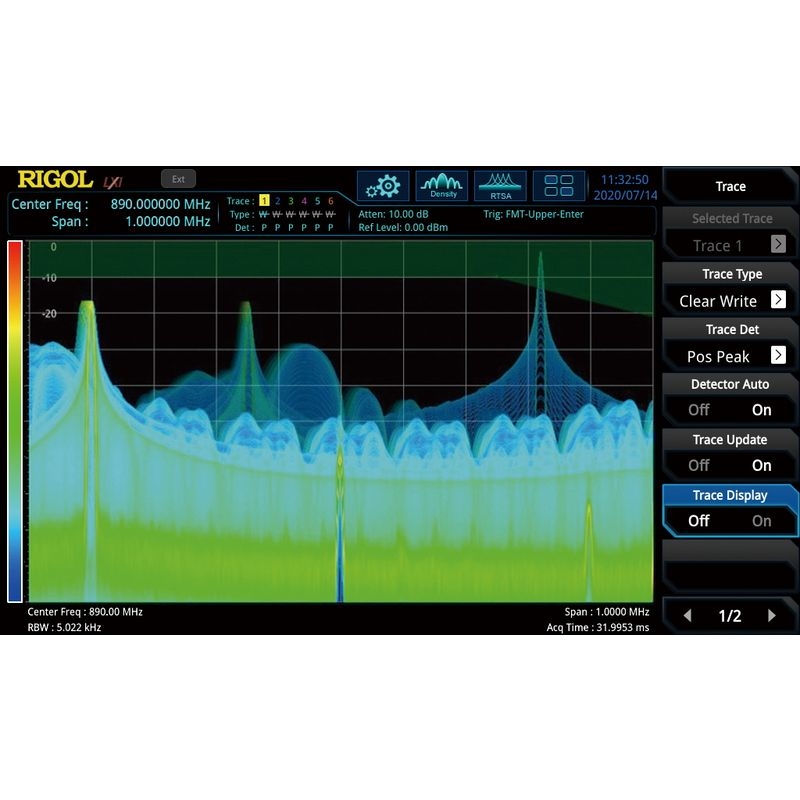

Frequenzmasken-Trigger zur Erkennung sporadischer Signale
RBW bis auf 1 Hz für hochpräzise Signalanalyse
DANL bis -161 dBm mit Vorverstärker

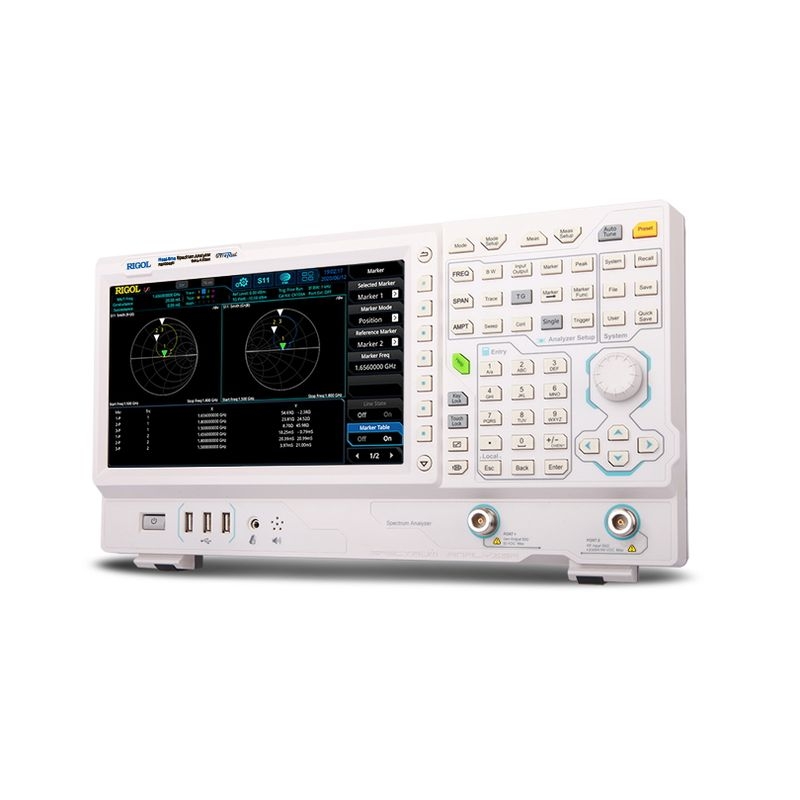

10.1-Zoll-Multi-Touch-Display mit intuitiver Bedienung
HDMI und Web-Control für flexible Nutzung

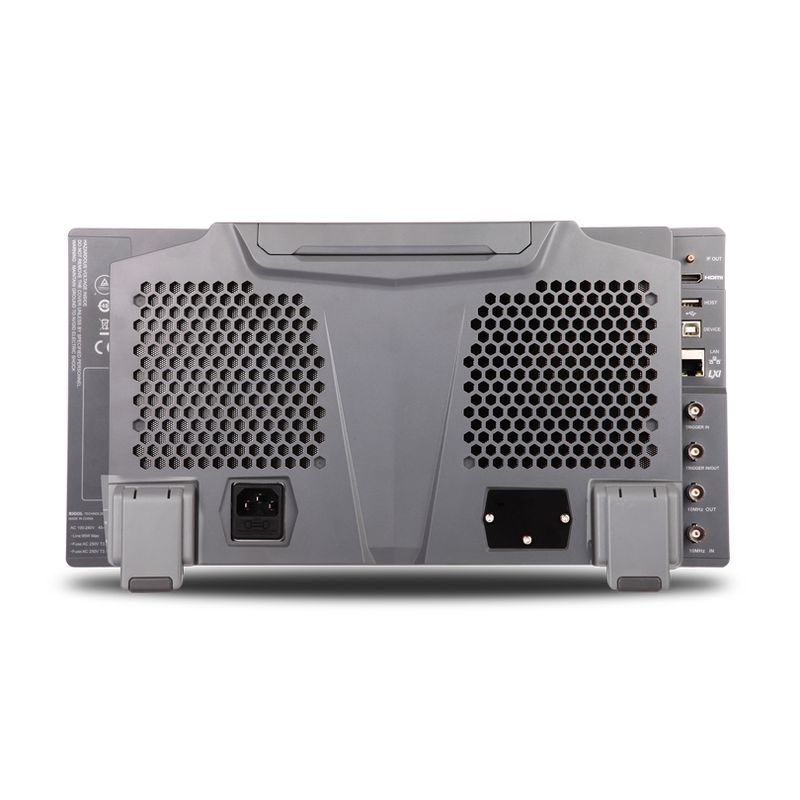

Schnittstellen und Kommunikationsmöglichkeiten

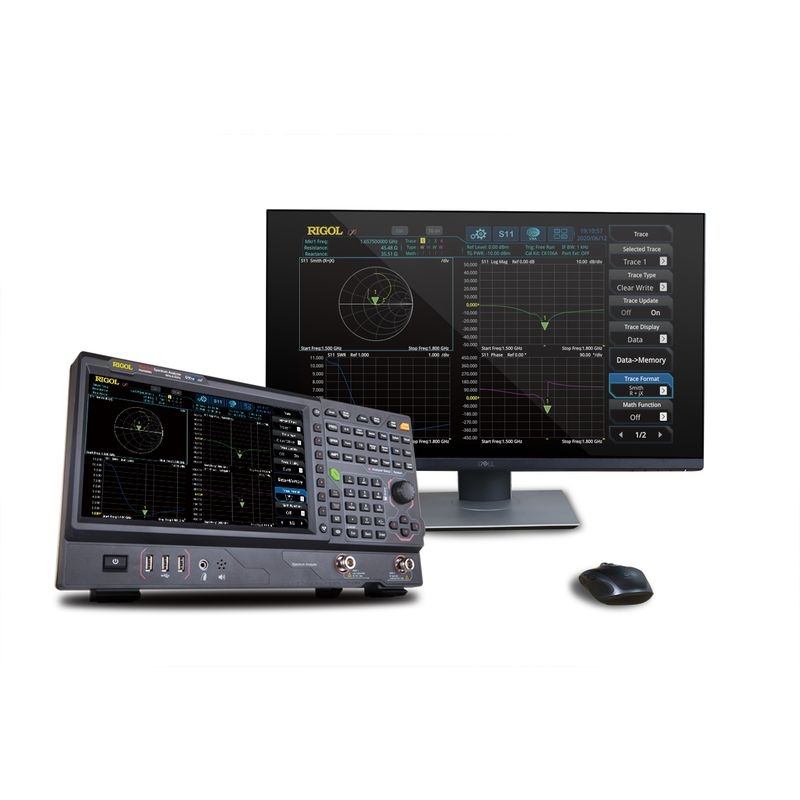

HDMI zur Anzeige auf externen Monitoren
Fernbedienung über Web-Control via IP-Adresse
Einbindung in automatisierte Testsysteme

Optionales Zubehör wie Vorverstärker, Softwareerweiterungen, Tracking-Source-Modelle und Transportlösungen erweitern die Einsatzmöglichkeiten der RSA3000-Serie und optimieren sie für vielfältige HF-Anwendungen.

Art:	Echtzeit
Besonderheiten:	Trackinggenerator
Frequenzbereich:	9kHz - 1,5GHz
Kanäle:	1
Produktserie:	Rigol-RSA3000N

Datenblätter

Rigol RSA3000-Serie - Datenblatt 7.5 MB

Handbücher

Rigol RSA3000-Serie - Handbuch 4.7 MB
Rigol RSA3000N, RSa5000N - EMI Mode – Getting Started 1.1 MB
Rigol RSA5000-EMI, RSA3000-EMI - Handbuch 1.4 MB
Rigol RSA3000N, RSA5000N - VNA Handbuch 1.5 MB
Rigol RSA3000-Serie - Programmierhandbuch 3.4 MB
Rigol RSA5000-EMI, RSA3000-EMI - Programmierhandbuch 1.8 MB
Rigol RSA3000N, RSA5000N - VNA Programmierhandbuch 1.2 MB

Applikationsberichte

Rigol EMI Pre-Compliance Testing 1.3 MB
RIGOL´s new Solution for EMI pre-compliance tests 1.5 MB Enhanced EMI measurement function and a simple user-friendly operating environment complete RIGOL's real time spectrum analyzer versions RSA3000N and RSA5000N

Zubehör

Rigol CK106A

VNA Calibration Kit, Einzeladapter Type-N (m): short, open, load, through, 6,5 GHz,
für Rigol RSA3000N-Serie (RSA3015N, RSA3030N, RSA3045N) und RSA5000N-Serie (RSA5032N, RSA5065N)

990,00 €*
