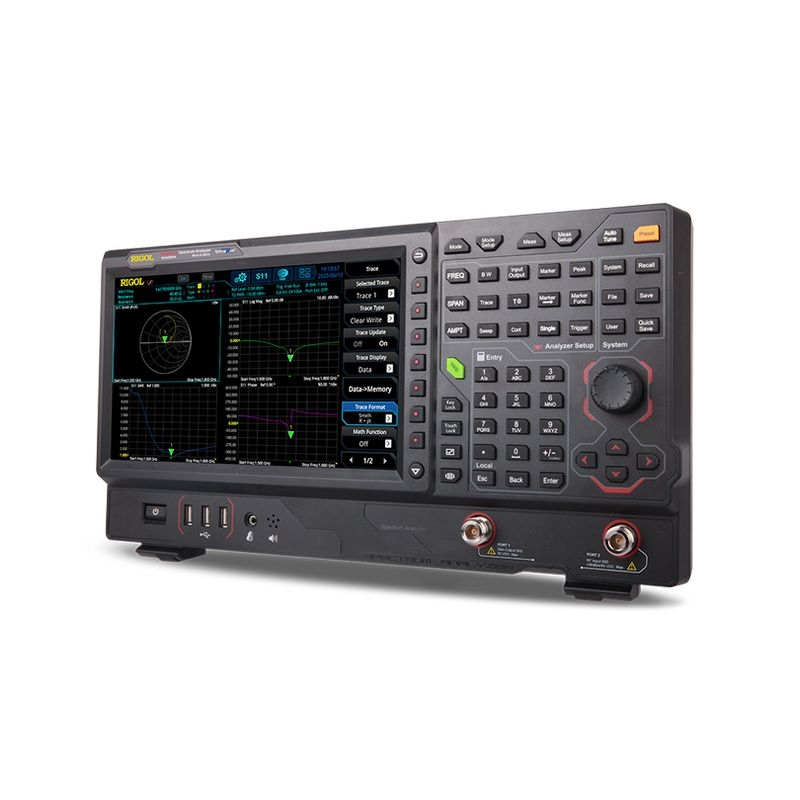

Rigol RSA5032N
kostenfreies Angebot
Bestellware, Lieferzeit auf Anfrage
10,1" WSVGA-Farbdisplay, inkl. Tracking Generator und VNA Option, Vorverstärker (optional), SSB-108dBc/Hz,RBW 10Hz,
+30 dBm to -145 dBm/-165 dBm mit Vorverstärker, Schnittstellen: USB, Ethernet und HDMI, VNA Mode: Reflection(S11), Transmission(S21), Distance-to-fault (DTF)
Die RSA5000-Serie ist ein vielseitiger Echtzeit-Spektrumanalysator für HF-Messungen in Entwicklung, Produktion und Ausbildung. Durch die Kombination aus Echtzeitanalyse und klassischer Sweep-Analyse bietet das System eine hohe Messgenauigkeit und eignet sich ideal für das Erkennen komplexer und kurzzeitiger Signale. Optional verfügbare Funktionen wie Vektorsignalanalyse, VNA-Modus und EMI-Vorabtests erweitern den Einsatzbereich erheblich.
Grundfunktionen
- Frequenzbereich von 9 kHz bis 6.5 GHz
- RBW von 1 Hz bis 10 MHz
- Phasenrauschen bis -108 dBc/Hz bei 10 kHz Offset
- DANL bis -165 dBm
- Variante mit integrierter Tracking-Quelle verfügbar

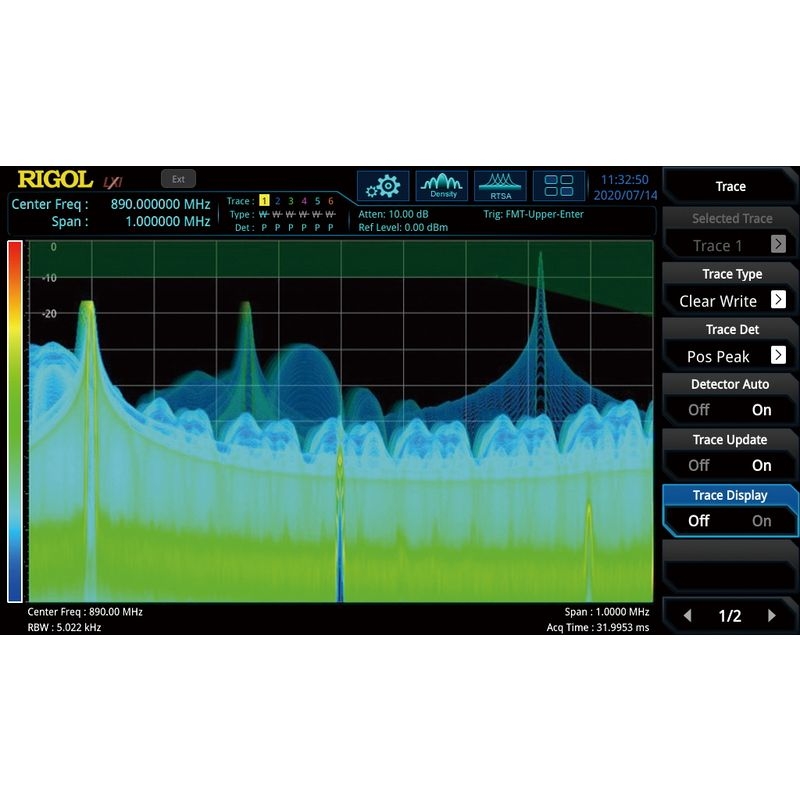

Die RSA5000-Serie kombiniert eine Echtzeitbandbreite von 40 MHz mit der Ultra Real-Technologie, die selbst sehr kurze transiente Signale ab 7.45 µs sicher erfasst. Dies ermöglicht die präzise Analyse sporadischer HF-Ereignisse, wie sie in modernen Funk- und Kommunikationssystemen auftreten. Zusätzlich bietet die Serie einen integrierten VNA-Modus für S11-, S21- und DTF-Messungen, wodurch sich Komponenten und Leitungsstrukturen schnell charakterisieren lassen. Für Entwickler digitaler Modulationsverfahren stehen umfangreiche Vektorsignalanalyse-Tools bereit, einschließlich Darstellung von Konstellationsdiagrammen, Augendiagrammen und Demodulationsparametern für Formate wie QAM, PSK, MSK, ASK oder FSK. Die integrierte EMI-Vorabtestlösung unterstützt leitungs- und strahlungsgebundene Prüfungen mit CISPR-konformen Filtern, was Entwicklungszeiten verkürzt und Störquellen frühzeitig sichtbar macht. Der einzigartige Frequenzmasken-Trigger ermöglicht die schnelle Identifizierung abweichender Signale innerhalb definierter Masken. Darüber hinaus verfügt der Analysator über ein großes 10.1-Zoll-Multi-Touch-Display mit intuitiver Bedienung, Zoom-Funktionen und flexiblen Visualisierungen. Dank kompakter Bauweise, robuster Performance und vielseitigen Analyseoptionen eignet sich die RSA5000-Serie hervorragend als Werkzeug für Fehlerdiagnose, HF-Designoptimierung und Ausbildungsumgebungen.
Besonderheiten und Features
- 40 MHz Echtzeitbandbreite zur Erfassung transienter Signale

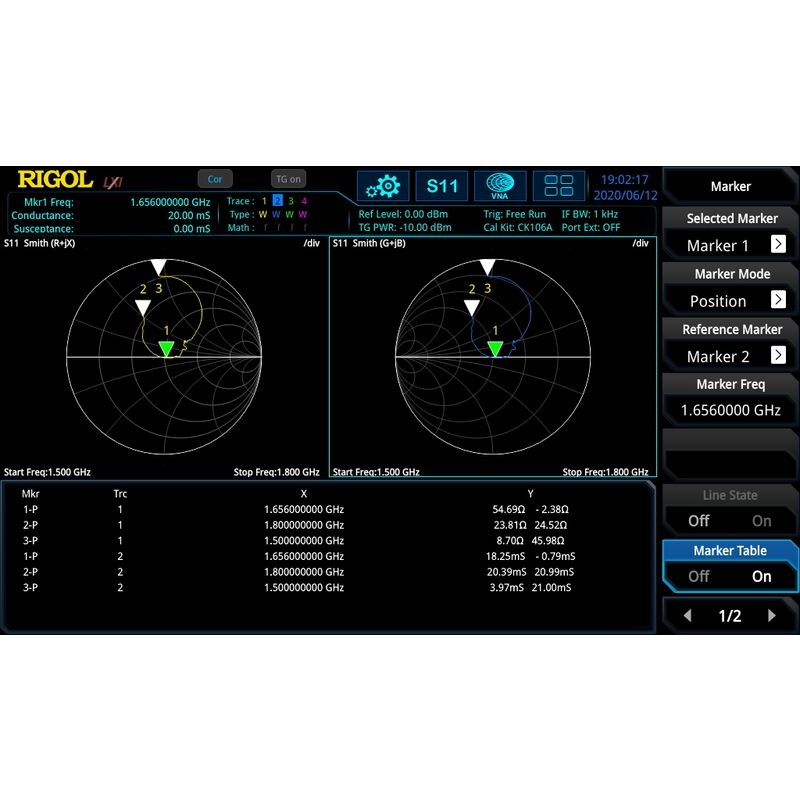

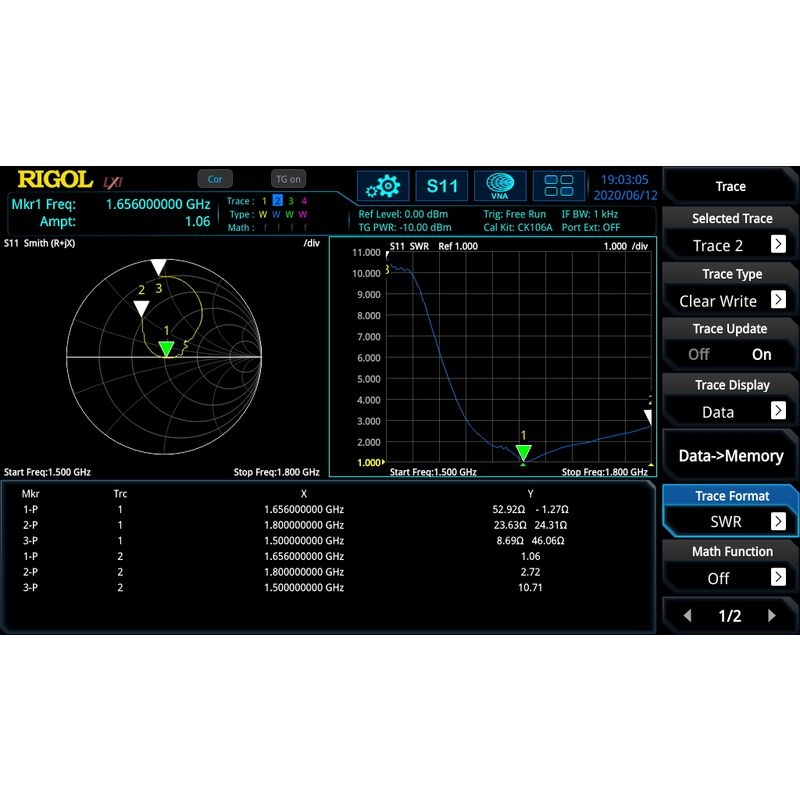

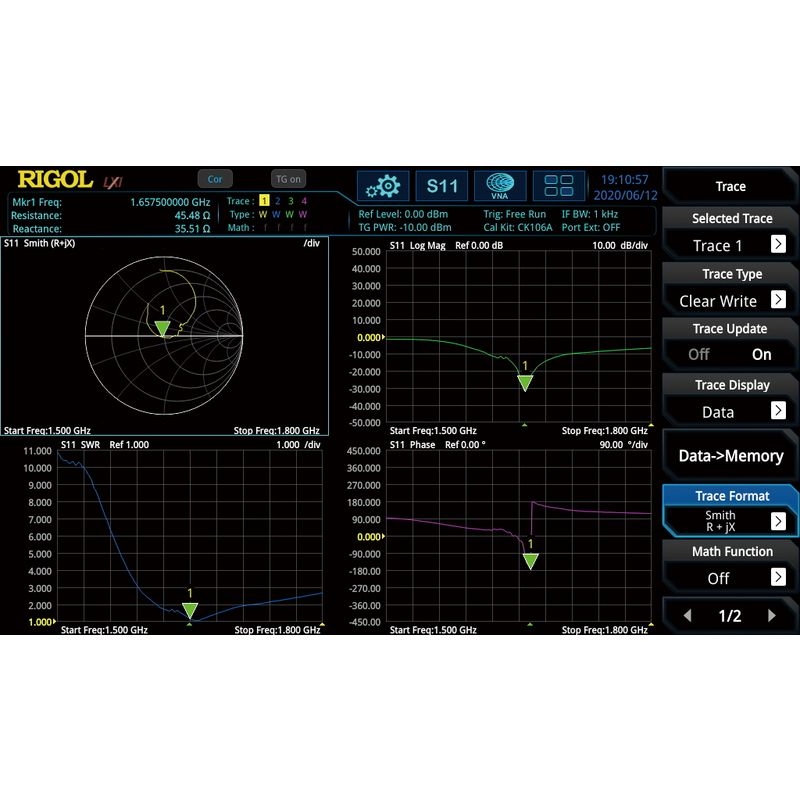

- VNA-Modus für S11/S21/DTF-Messungen
- Umfangreiche Vektorsignalanalyse für digitale Modulationsformate

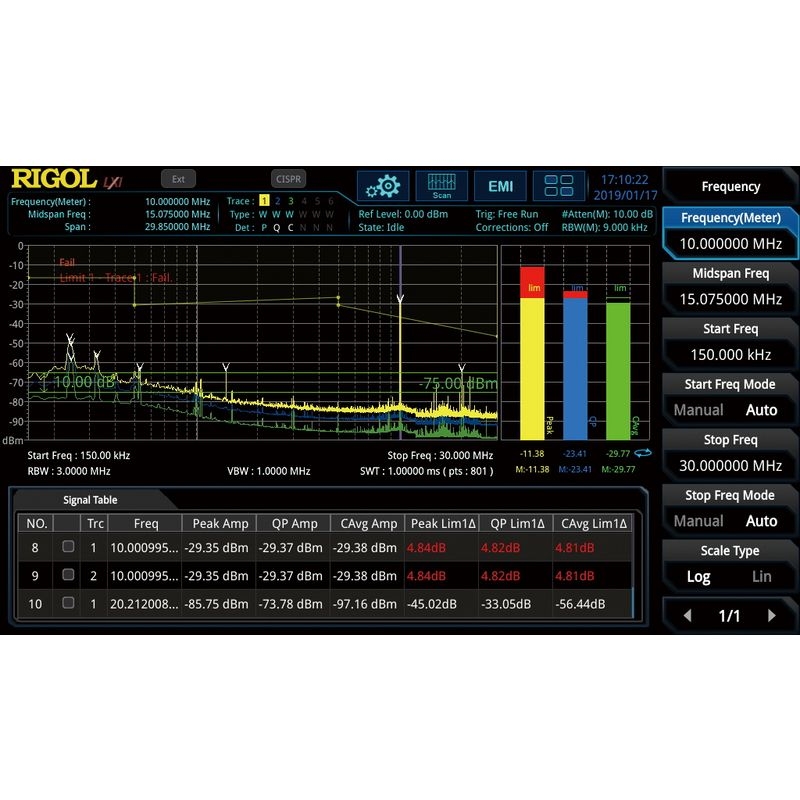

- EMI-Vorabtests mit CISPR-konformen Filtern
- Frequenzmasken-Trigger für präzise Signalerkennung
- 10.1-Zoll-Multi-Touch-Display mit intuitiver Bedienung

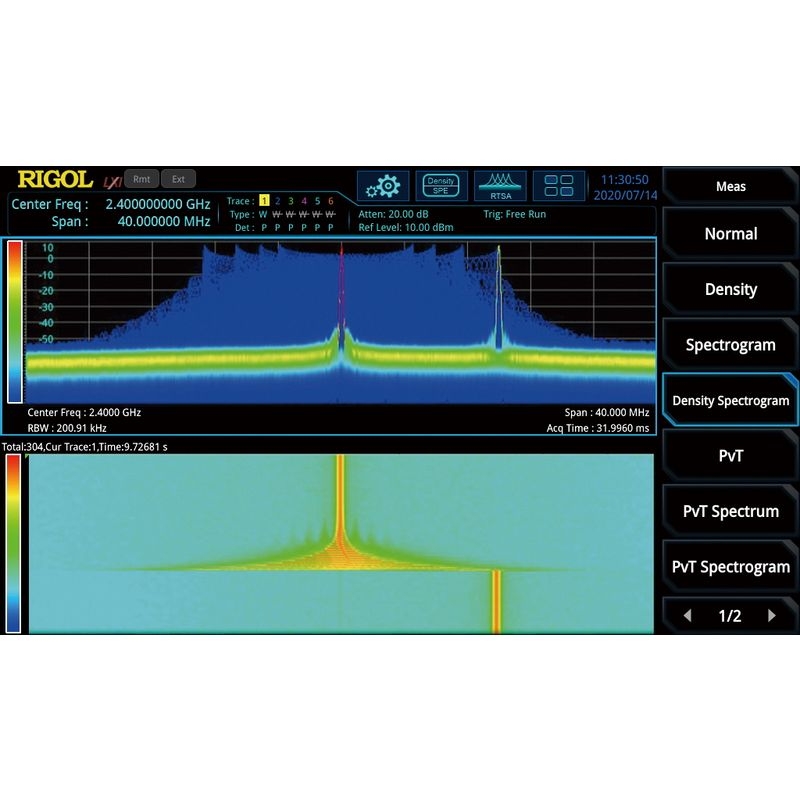

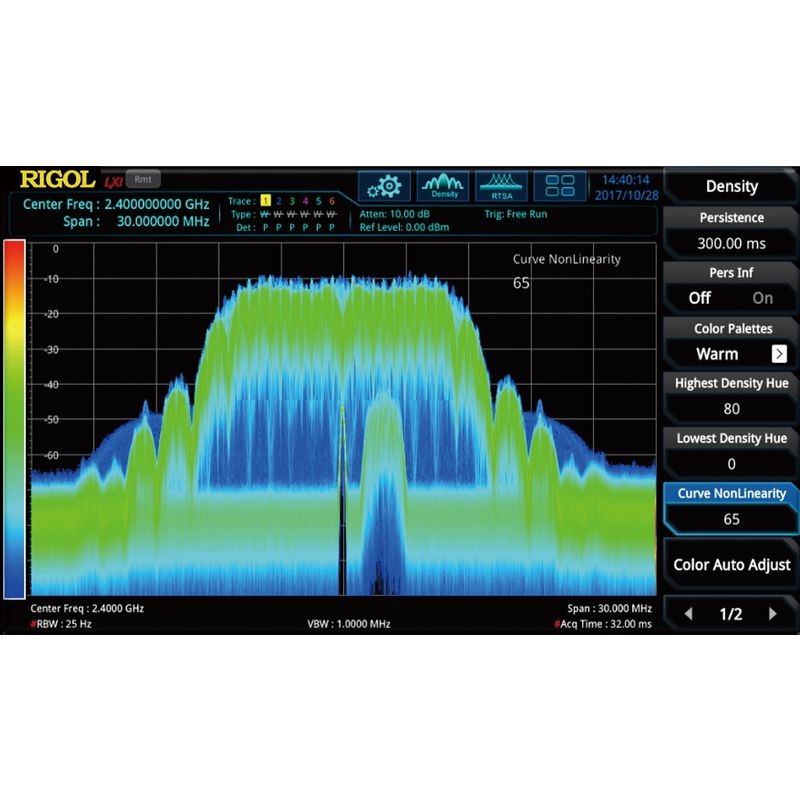

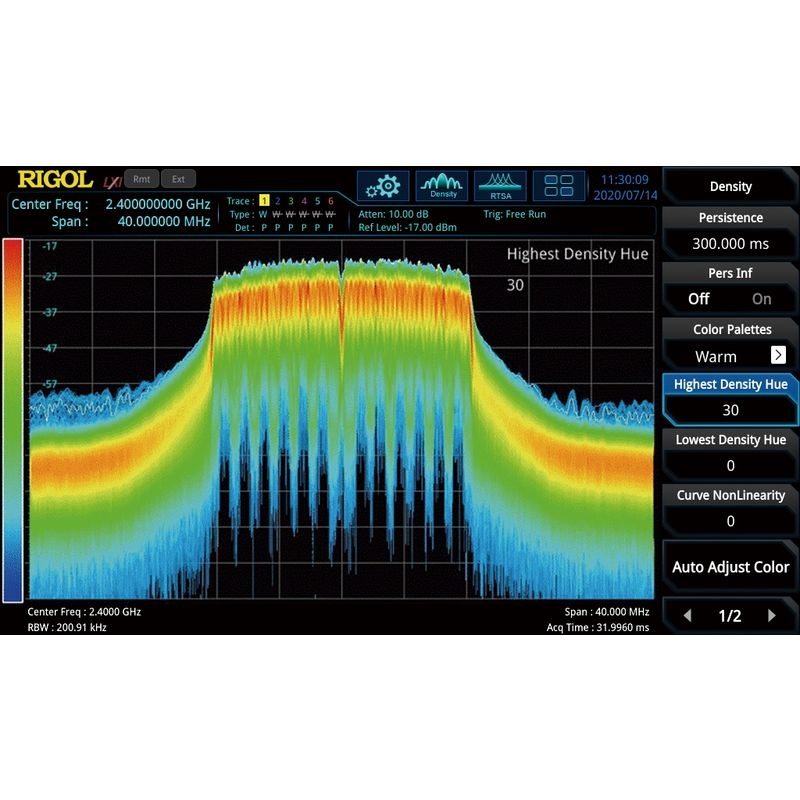

- Sieben Echtzeit-Anzeigemodi zur detaillierten Signalauswertung

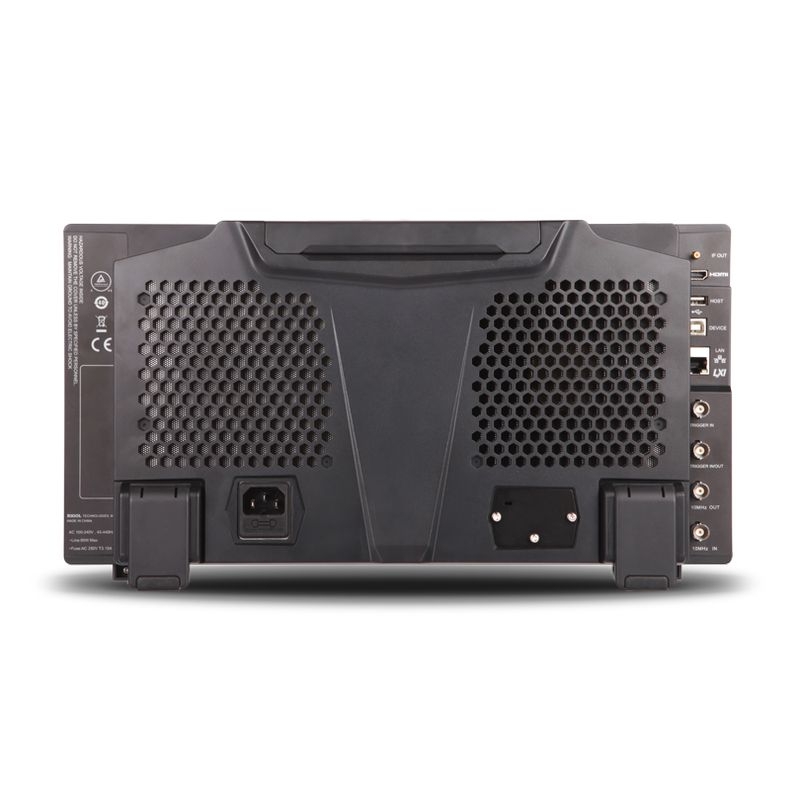

Schnittstellen und Kommunikationsmöglichkeiten

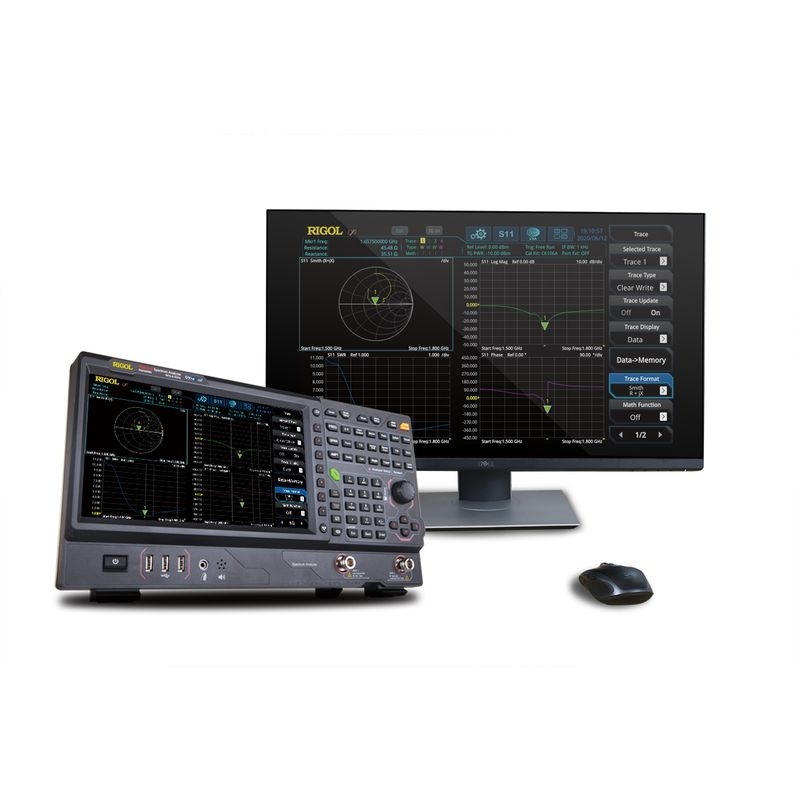

- HDMI für externe Displays
- Web-Control-Funktion für Fernbedienung über IP-Adresse
- Kompatibel mit automatisierten Testumgebungen über SCPI
Für die RSA5000-Serie ist umfangreiches Zubehör wie Vorverstärker, Softwareoptionen, Tracking-Source-Varianten und Transportlösungen erhältlich, um das System optimal für unterschiedliche HF-Anwendungen anzupassen.
| Produktserie: | Rigol-RSA5000N |
|---|---|
| Frequenzbereich: | 9kHz - 3,2GHz |
| Kanäle: | 1 |
| Art: | Echtzeit |
| Besonderheiten: | Trackinggenerator |
