Rigol RSA5065N

Herstelleraktion

kostenfreies Angebot

Preise exkl. MwSt. zzgl. Versandkosten

Bestellware, Lieferzeit auf Anfrage

Herstelleraktion, gültig bis 31.12.2026:

kostenfreie Optionen im Wert von 1.280,00 €

Rigol RSA5000-EMI

Rigol RSA5000-PA

6.651,00 €*

% 7.390,00 €* (10%)

Preise exkl. MwSt. zzgl. Versandkosten

Produktnummer: Rigol-RSA5065N

Herstellernummer: RSA5065N

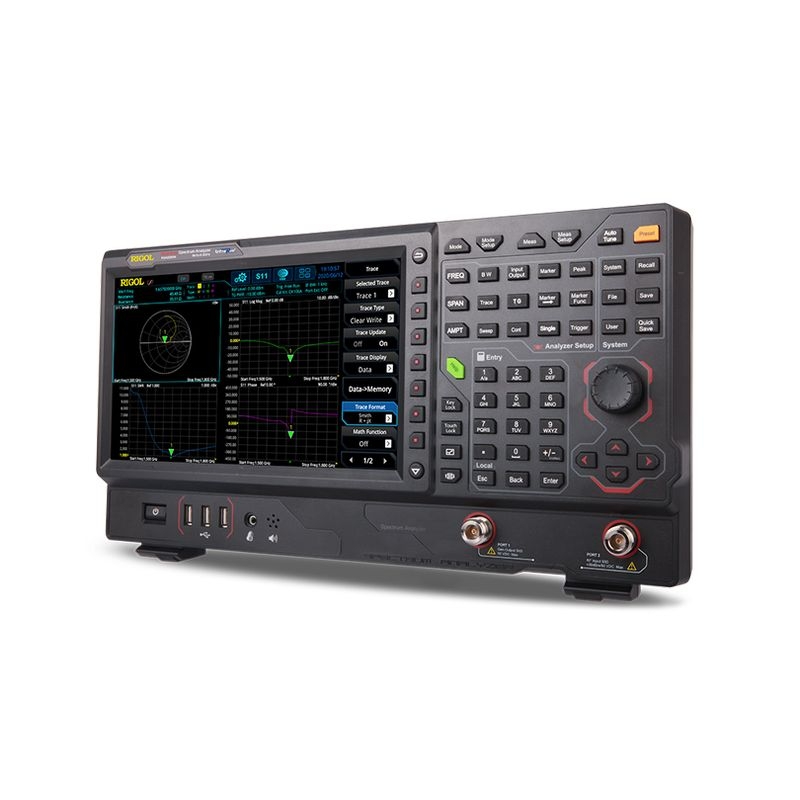

Real Time Spektrumanalyzer, 9kHz - 6,5 GHz, 25 MHz BW, (optional 40 MHz BW),
10,1" WSVGA-Farbdisplay, inkl. Tracking Generator und VNA Option, Vorverstärker (optional), SSB-108dBc/Hz,RBW 10Hz,
+30 dBm to -145 dBm/-165 dBm mit Vorverstärker, Schnittstellen: USB, Ethernet und HDMI, VNA Mode: Reflection(S11), Transmission(S21), Distance-to-fault (DTF)

Die RSA5000-Serie ist ein vielseitiger Echtzeit-Spektrumanalysator für HF-Messungen in Entwicklung, Produktion und Ausbildung. Durch die Kombination aus Echtzeitanalyse und klassischer Sweep-Analyse bietet das System eine hohe Messgenauigkeit und eignet sich ideal für das Erkennen komplexer und kurzzeitiger Signale. Optional verfügbare Funktionen wie Vektorsignalanalyse, VNA-Modus und EMI-Vorabtests erweitern den Einsatzbereich erheblich.

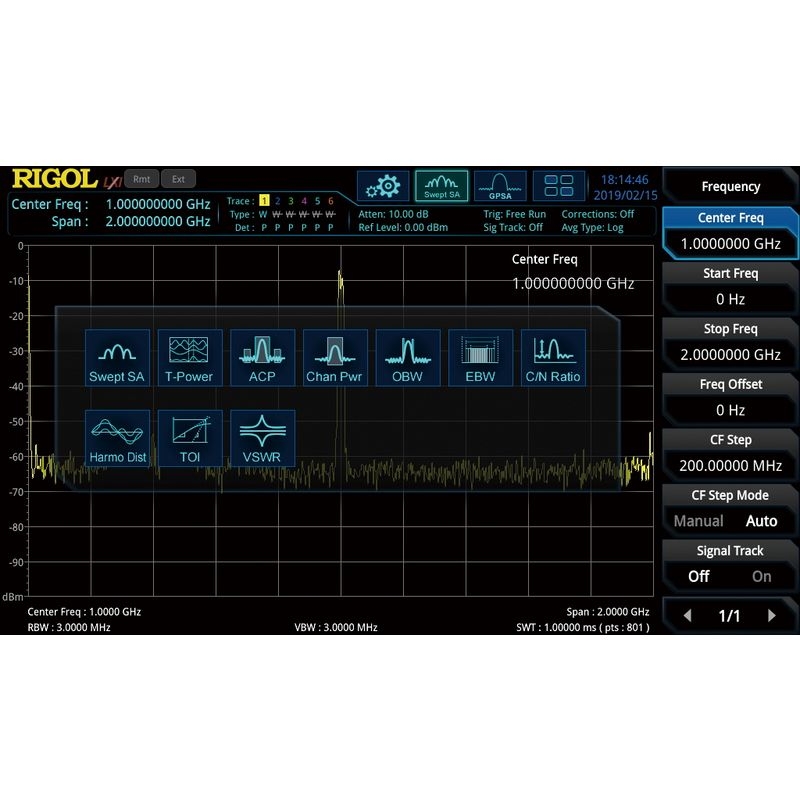

Grundfunktionen

Frequenzbereich von 9 kHz bis 6.5 GHz
RBW von 1 Hz bis 10 MHz
Phasenrauschen bis -108 dBc/Hz bei 10 kHz Offset
DANL bis -165 dBm
Variante mit integrierter Tracking-Quelle verfügbar

Die RSA5000-Serie kombiniert eine Echtzeitbandbreite von 40 MHz mit der Ultra Real-Technologie, die selbst sehr kurze transiente Signale ab 7.45 µs sicher erfasst. Dies ermöglicht die präzise Analyse sporadischer HF-Ereignisse, wie sie in modernen Funk- und Kommunikationssystemen auftreten. Zusätzlich bietet die Serie einen integrierten VNA-Modus für S11-, S21- und DTF-Messungen, wodurch sich Komponenten und Leitungsstrukturen schnell charakterisieren lassen. Für Entwickler digitaler Modulationsverfahren stehen umfangreiche Vektorsignalanalyse-Tools bereit, einschließlich Darstellung von Konstellationsdiagrammen, Augendiagrammen und Demodulationsparametern für Formate wie QAM, PSK, MSK, ASK oder FSK. Die integrierte EMI-Vorabtestlösung unterstützt leitungs- und strahlungsgebundene Prüfungen mit CISPR-konformen Filtern, was Entwicklungszeiten verkürzt und Störquellen frühzeitig sichtbar macht. Der einzigartige Frequenzmasken-Trigger ermöglicht die schnelle Identifizierung abweichender Signale innerhalb definierter Masken. Darüber hinaus verfügt der Analysator über ein großes 10.1-Zoll-Multi-Touch-Display mit intuitiver Bedienung, Zoom-Funktionen und flexiblen Visualisierungen. Dank kompakter Bauweise, robuster Performance und vielseitigen Analyseoptionen eignet sich die RSA5000-Serie hervorragend als Werkzeug für Fehlerdiagnose, HF-Designoptimierung und Ausbildungsumgebungen.

Besonderheiten und Features

40 MHz Echtzeitbandbreite zur Erfassung transienter Signale

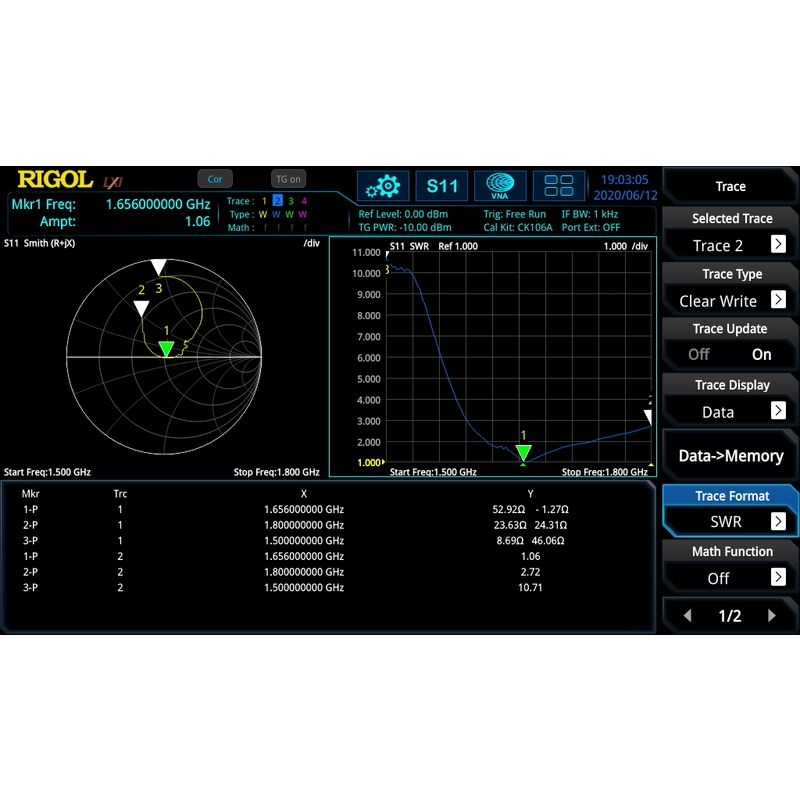

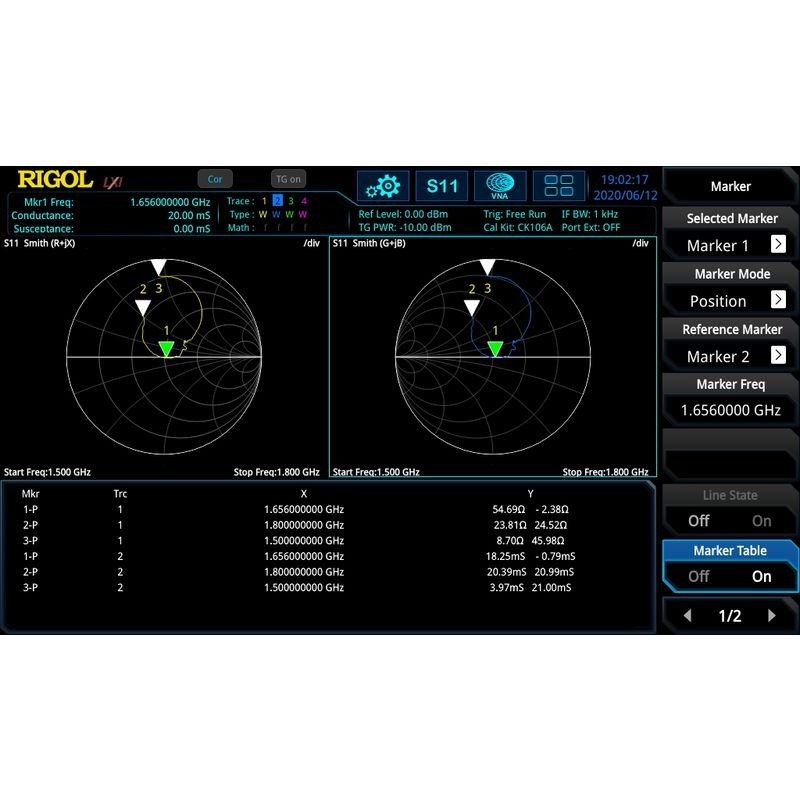

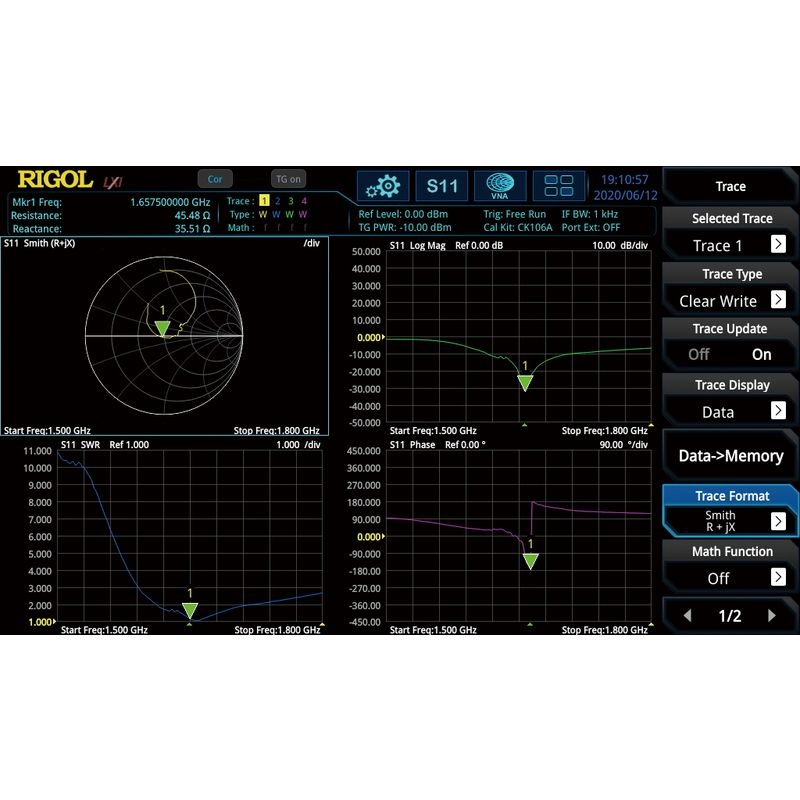

VNA-Modus für S11/S21/DTF-Messungen
Umfangreiche Vektorsignalanalyse für digitale Modulationsformate

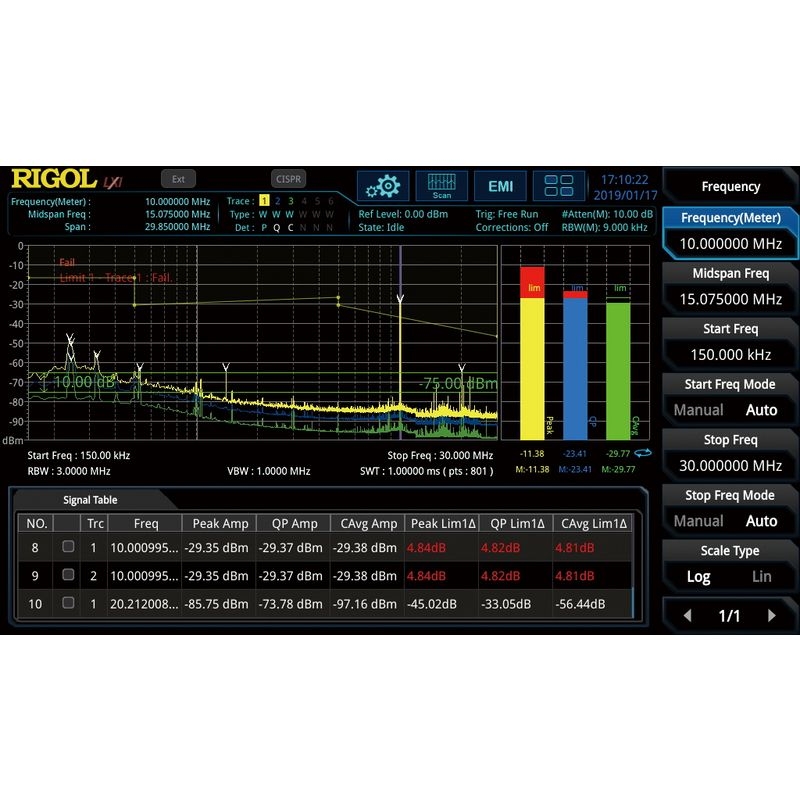

EMI-Vorabtests mit CISPR-konformen Filtern

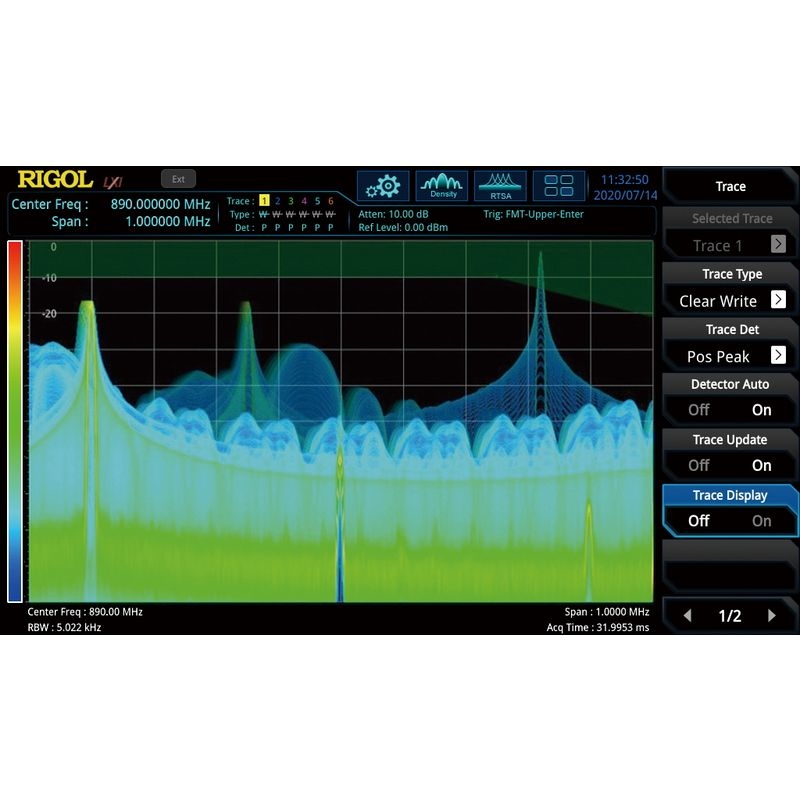

Frequenzmasken-Trigger für präzise Signalerkennung
10.1-Zoll-Multi-Touch-Display mit intuitiver Bedienung

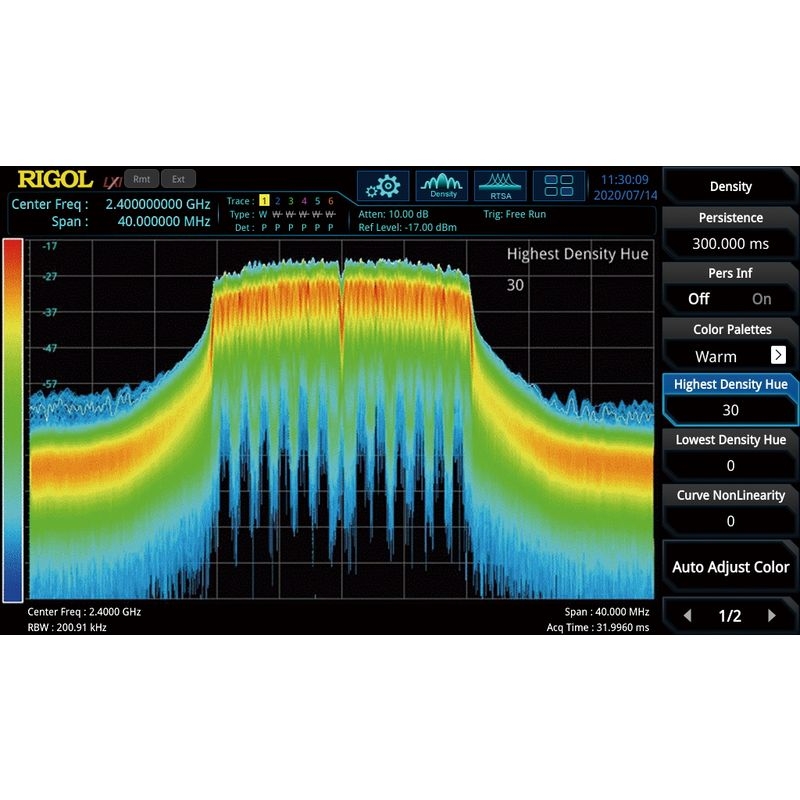

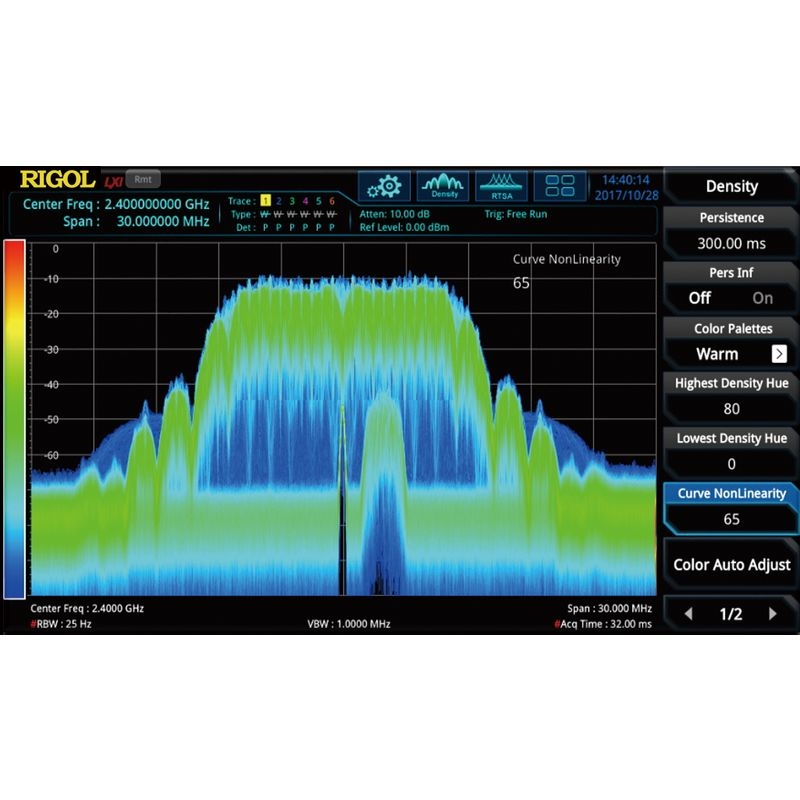

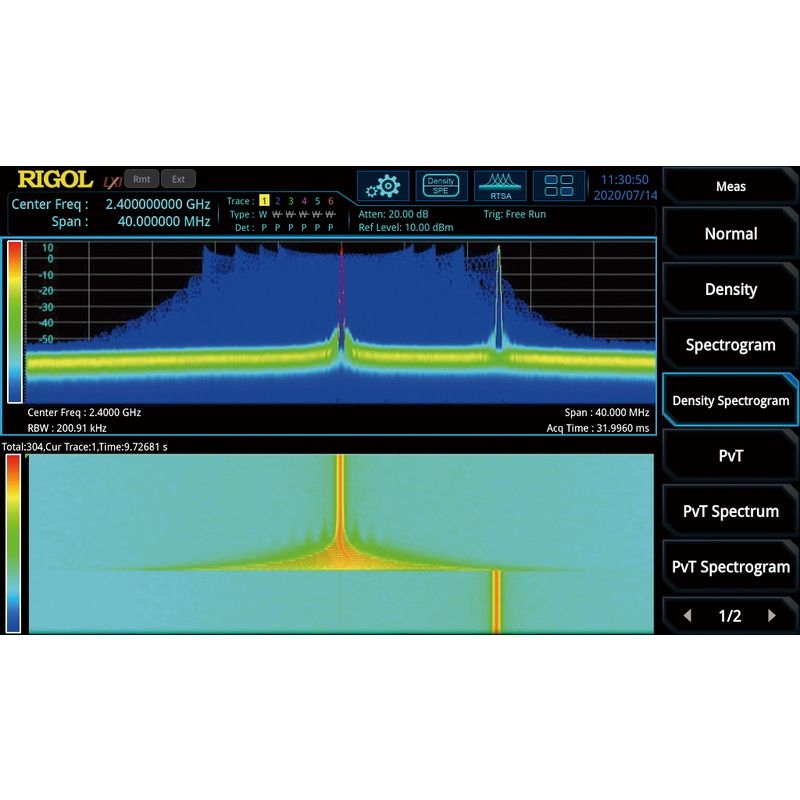

Sieben Echtzeit-Anzeigemodi zur detaillierten Signalauswertung

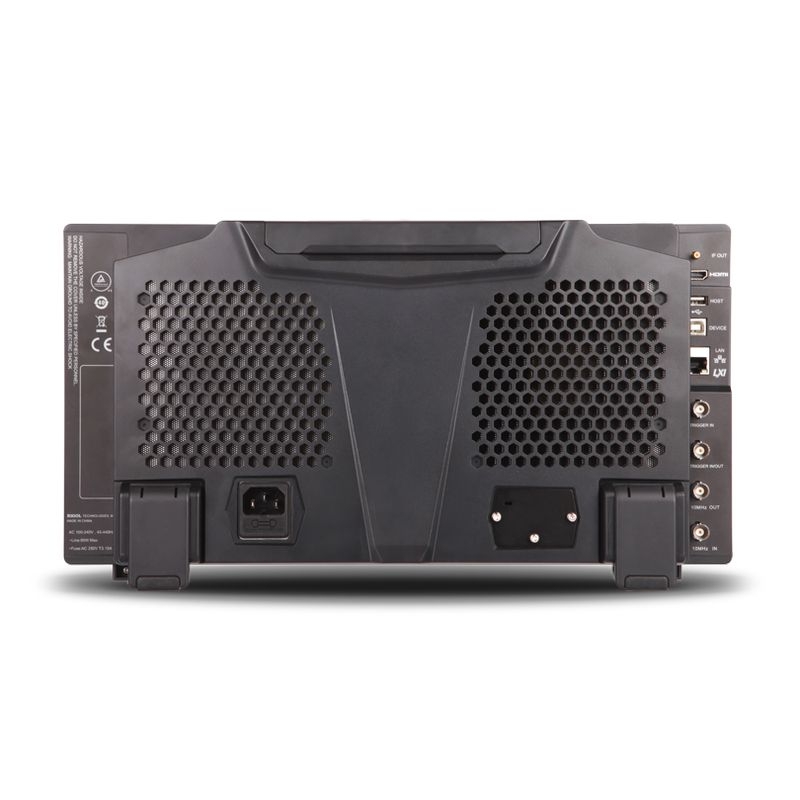

Schnittstellen und Kommunikationsmöglichkeiten

HDMI für externe Displays

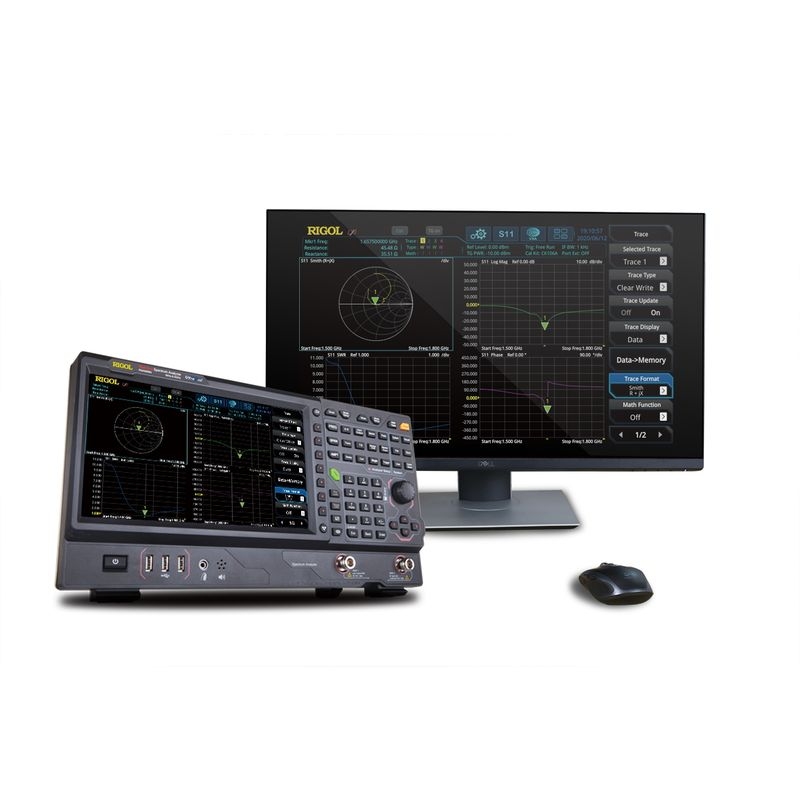

Web-Control-Funktion für Fernbedienung über IP-Adresse
Kompatibel mit automatisierten Testumgebungen über SCPI

Für die RSA5000-Serie ist umfangreiches Zubehör wie Vorverstärker, Softwareoptionen, Tracking-Source-Varianten und Transportlösungen erhältlich, um das System optimal für unterschiedliche HF-Anwendungen anzupassen.

Art:	Echtzeit
Besonderheiten:	Trackinggenerator
Frequenzbereich:	9kHz - 6,5GHz
Kanäle:	1
Produktserie:	Rigol-RSA5000N

Datenblätter

Rigol RSA5000-Serie - Datenblatt 5.9 MB

Handbücher

Rigol RSA3000N, RSa5000N - EMI Mode – Getting Started 1.1 MB
Rigol RSA5000-Serie - Handbuch 4.7 MB
Rigol RSA5000-EMI, RSA3000-EMI - Handbuch 1.4 MB
Rigol RSA5000-VSA - Handbuch 1.6 MB
Rigol RSA3000N, RSA5000N - VNA Handbuch 1.5 MB
Rigol RSA5000-Serie - Programmierhandbuch 3.6 MB
Rigol RSA5000-EMI, RSA3000-EMI - Programmierhandbuch 1.8 MB
Rigol RSA5000-VSA - Programmierhandbuch 1.5 MB
Rigol RSA3000N, RSA5000N - VNA Programmierhandbuch 1.2 MB

Applikationsberichte

Rigol EMI Pre-Compliance Testing 1.3 MB
RIGOL´s new Solution for EMI pre-compliance tests 1.5 MB Enhanced EMI measurement function and a simple user-friendly operating environment complete RIGOL's real time spectrum analyzer versions RSA3000N and RSA5000N
Rigol VSA Option - Vector Signal Analysis 5.3 MB

Zubehör

Rigol RSA5000-PA

Option/Lizenz, Pre-amplifier, 100 kHz - 3,2 GHz / 6,5 GHz,
für Rigol RSA5000-Serie (RSA5032/-TG, RSA5065/-TG) und RSA5000N-Serie (RSA5032N, RSA5065N)

390,00 €*
