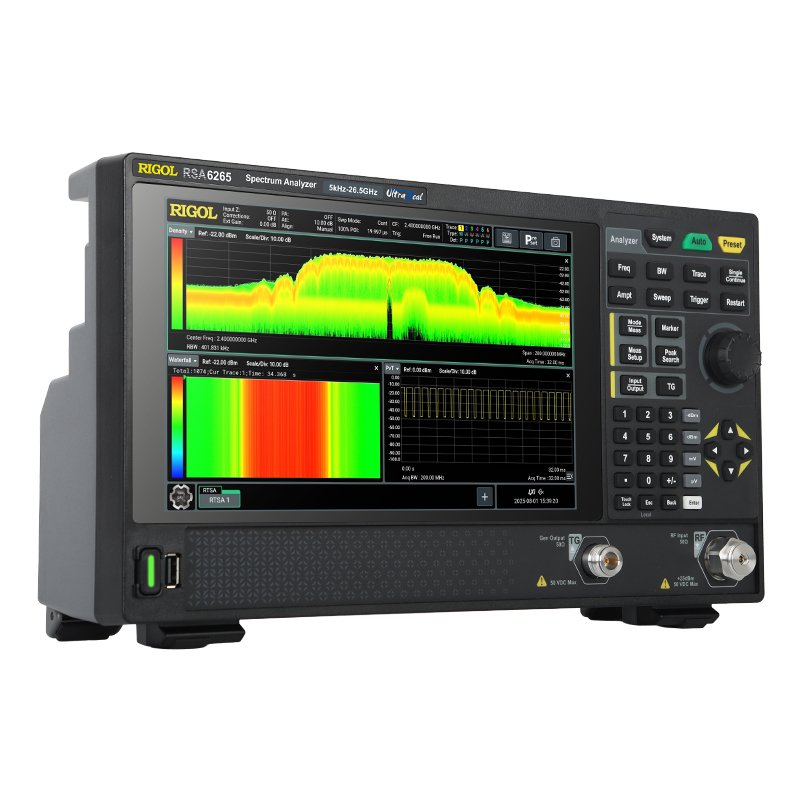

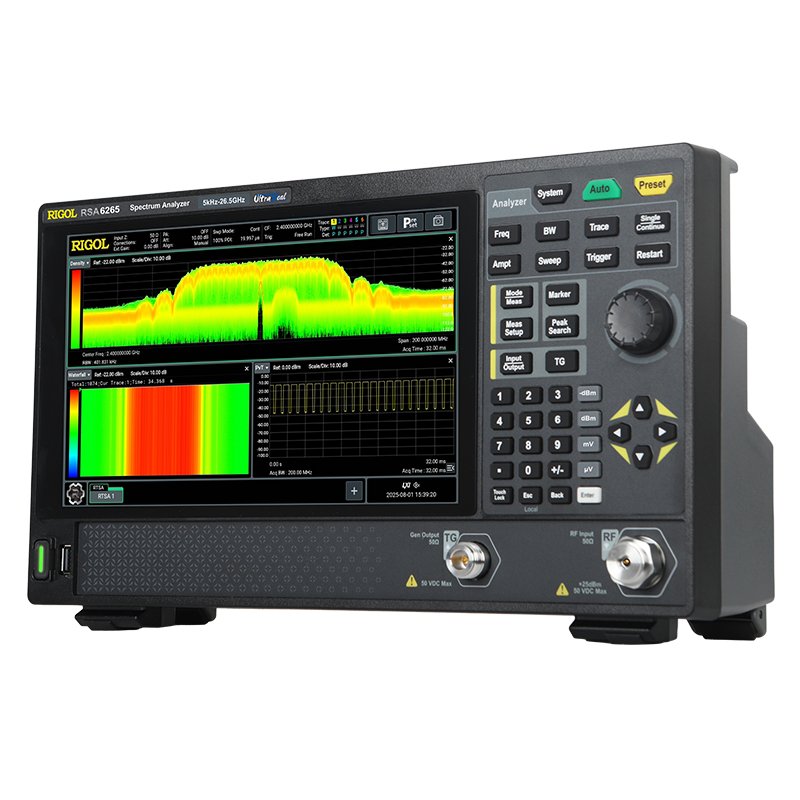

Rigol RSA6085

Die RSA6000-Serie ist ein leistungsstarker Echtzeit-Spektrumanalysator für anspruchsvolle HF-Messungen in Entwicklung, Labor und Feldanwendung. Er kombiniert Echtzeitanalyse mit klassischer Swept-Frequency-Analyse und liefert präzise Ergebnisse in komplexen Signallandschaften. Dank portabler Bauweise eignet sich das Gerät sowohl für stationäre Messplätze als auch für mobile Einsätze.

Grundfunktionen

• Frequenzbereich von 5 kHz bis 26.5 GHz
• Auflösungsbandbreite (RBW) von 1 Hz bis 10 MHz
• Phasenrauschen -108 dBc/Hz bei 10 kHz Offset
• DANL bis -163 dBm für empfindliche HF-Messungen
• Integrierte Tracking-Quelle

Die RSA6000-Serie kombiniert eine Echtzeitbandbreite von 200 MHz mit einer hochentwickelten Signalerfassung, wodurch selbst kurzzeitige Störungen und sporadische Signale zuverlässig detektiert werden. Dies macht den Spektrumanalysator ideal für Entwicklungsumgebungen, in denen komplexe HF-Signale analysiert oder Mehrfachsignale bewertet werden müssen. Durch die optionale Vektorsignalanalyse lassen sich Breitbandsignale detailliert untersuchen, während zusätzliche Analysepakete analoge Demodulation oder EMI-Vorprüfungen ermöglichen. Mit einem Phasenrauschen von -108 dBc/Hz bei 1 GHz und 10 kHz Offset bietet das Gerät ein besonders sauberes Lokaloszillatorsignal für präzise Messergebnisse. Die kompakte Größe erleichtert den Einsatz auf vollen Labortischen oder im Außendienst, sodass anspruchsvolle HF-Tests flexibel durchgeführt werden können. Zudem vereint das Gerät fünf Analysefunktionen in einem System, wodurch sich Messaufbauten vereinfachen und Investitionskosten reduzieren. Die integrierte EMI-Pretest-Software mit CISPR-konformen Filtern unterstützt schnelle Voranalysen leitungs- und strahlungsgebundener Störungen. USB-, LAN- und HDMI-Schnittstellen sowie SCPI-Unterstützung ermöglichen die nahtlose Einbindung in automatisierte Testsysteme. Das optimierte Touch-UI bietet eine intuitive Bedienung, die komplexe Spektrumanalysen deutlich vereinfacht.

Besonderheiten und Features

• 200 MHz Echtzeitbandbreite zur Erfassung kurzzeitiger Signale
• Vektordemodulationsbandbreite bis 200 MHz
• Sehr gutes Phasenrauschen für zuverlässige HF-Messungen
• Kompaktes, tragbares Design für Labor- und Außeneinsatz
• 5-in-1-Multifunktionsplattform
• Integrierte EMI-Vorprüfung mit CISPR-Filtern
• Touch-optimiertes Bedienkonzept

Schnittstellen und Kommunikationsmöglichkeiten

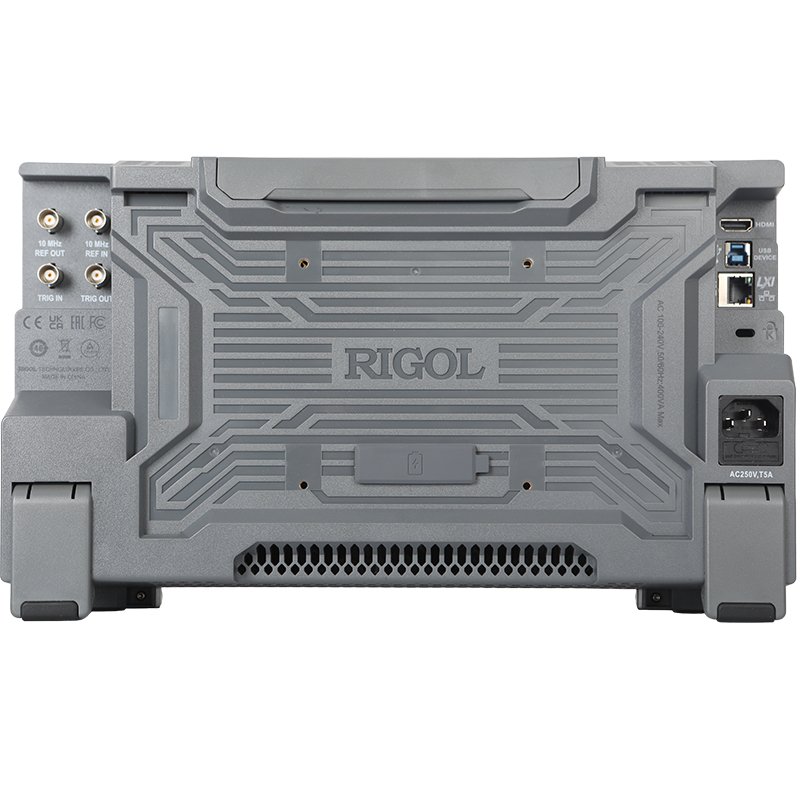

• USB-, LAN- und HDMI-Anschlüsse
• Kompatibel mit automatisierten Tests über SCPI
• Erweiterbare Analyseoptionen für verschiedene Signalklassen

Optional erhältliche Softwarepakete, Analysefunktionen und Zubehör wie Vorverstärker, Messempfänger-Erweiterungen oder Transportlösungen ermöglichen eine flexible Konfiguration des RSA6000 für vielfältige HF-Applikationen.
