Tektronix MP5103

Tektronix MP5000 Series – Modular Precision Test System

Das MP5000 von Tektronix ist ein hochflexibles, modulares Präzisionstest-System für anspruchsvolle Mess- und Prüfaufgaben in Forschung, Entwicklung und Produktion. Mit seiner kompakten 1U-Bauweise und der Möglichkeit zur Kombination von SMU- und PSU-Modulen eignet es sich ideal für platzsparende, skalierbare Testlösungen in automatisierten Testumgebungen.

Grundfunktionen:

• Modulares Testsystem mit bis zu 6 Kanälen pro 1U-Mainframe
• Kombinierbare SMU- und PSU-Module für flexible Testanforderungen
• TSP-Link™ zur Synchronisation mehrerer Mainframes
• TriggerFlow™ zur Ablaufsteuerung komplexer Testsequenzen
• Touch-Display und Web-Interface für lokale und remote Bedienung
• Unterstützung für automatisierte Teststrategien mit TSP™-Scripting

Gerätevorstellung und Anwendungshinweise:

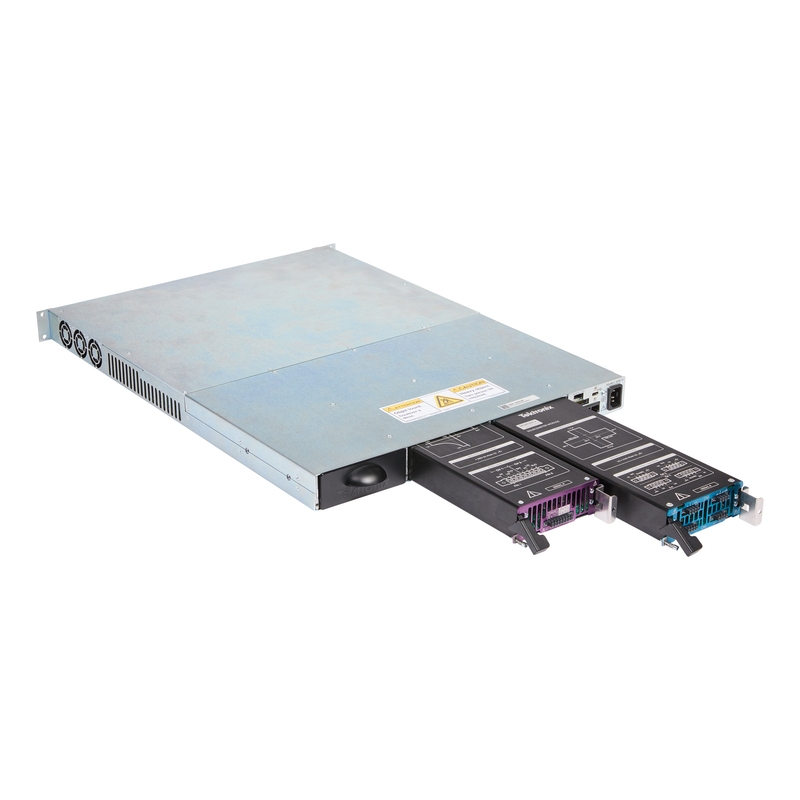

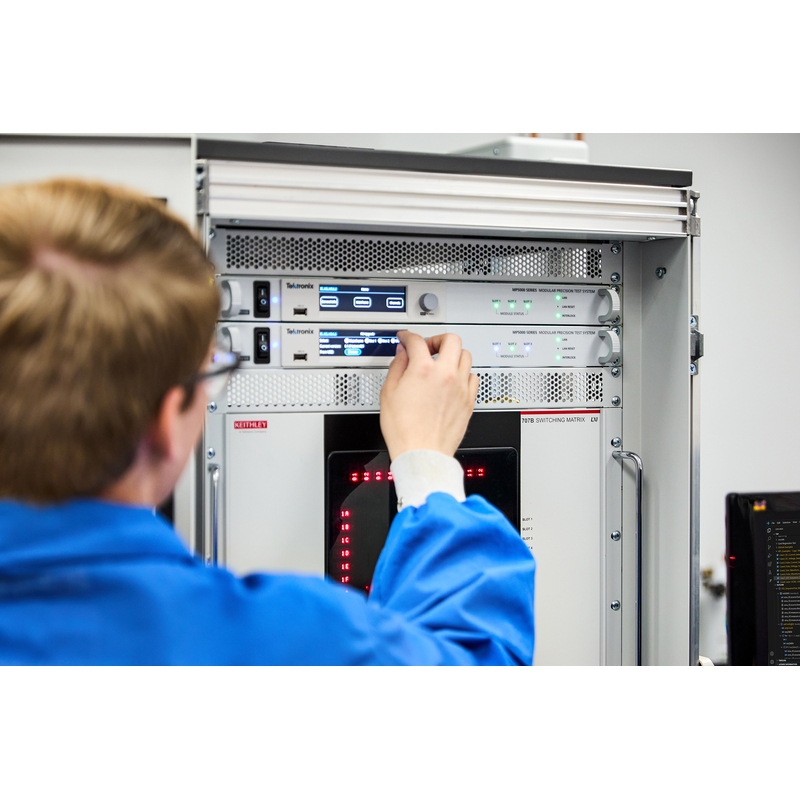

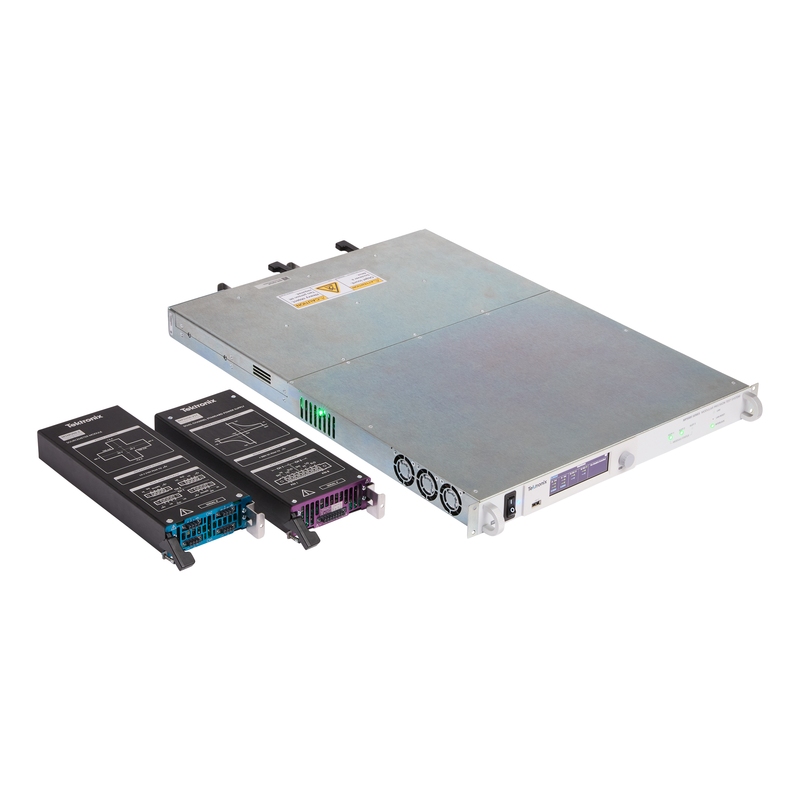

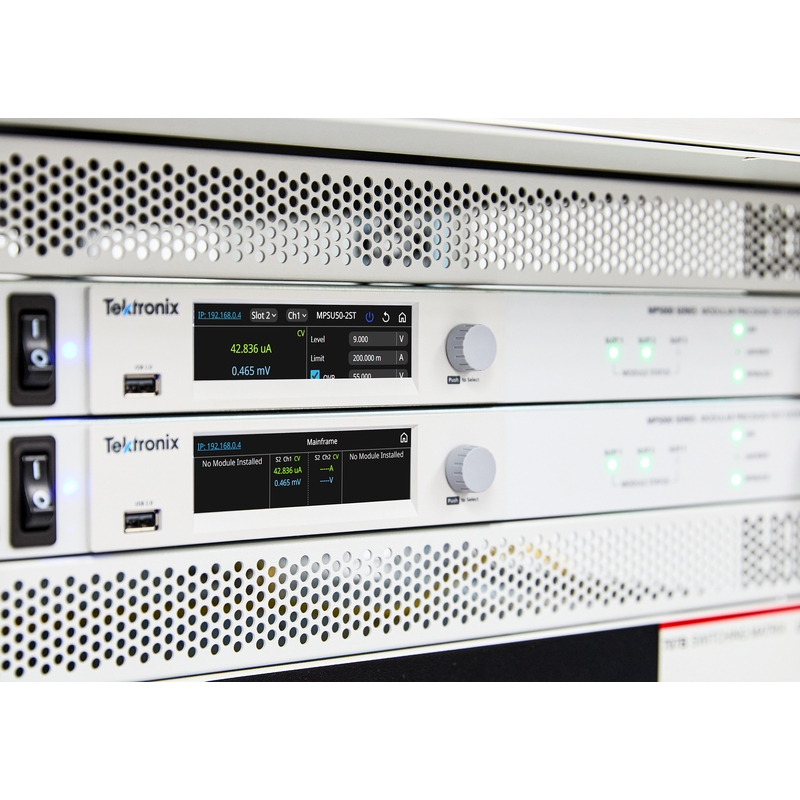

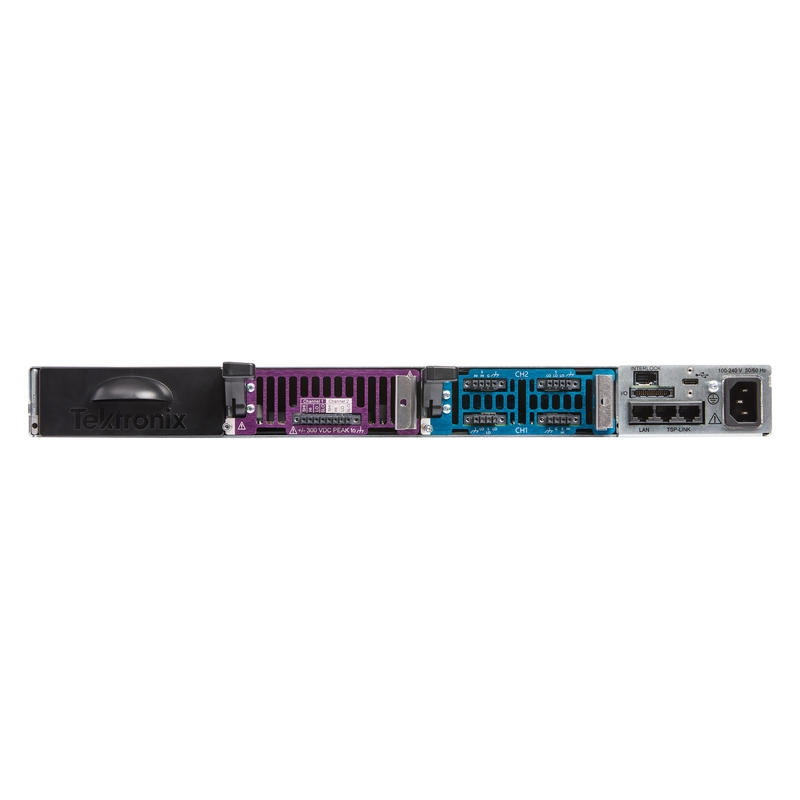

Das MP5103-Mainframe bildet das Herzstück des MP5000-Systems und bietet drei modulare Steckplätze für SMU- und PSU-Module mit jeweils zwei Kanälen. Die hohe Packungsdichte ermöglicht bis zu sechs unabhängige Kanäle in nur einer Höheneinheit – ideal für parallele Tests mit hohem Durchsatz. Dank seitlicher Lüftung ist vertikales Stapeln problemlos möglich.

Die TriggerFlow™-Technologie erlaubt die grafische Definition von Testabläufen, während TSP-Link™ eine präzise Synchronisation zwischen mehreren Geräten mit einer Genauigkeit von bis zu 500 ns ermöglicht. Dies ist besonders vorteilhaft bei komplexen Multi-DUT-Tests oder in der Halbleitercharakterisierung.

Das System erfüllt moderne Anforderungen an Sicherheit und Konnektivität: USB 3.0, Gigabit-Ethernet und LXI-Kompatibilität sorgen für schnelle Datenübertragung und einfache Integration. Passwortschutz und selektive Protokollabschaltung bieten zusätzliche Sicherheit.

Typische Einsatzbereiche sind u.a. VCSEL-Tests, LED- und Lasercharakterisierung, Stress- und Funktionstests von Halbleiterbauelementen sowie Validierung von optischen Transceivern und Silicon Photonics.

Besonderheiten und Features:

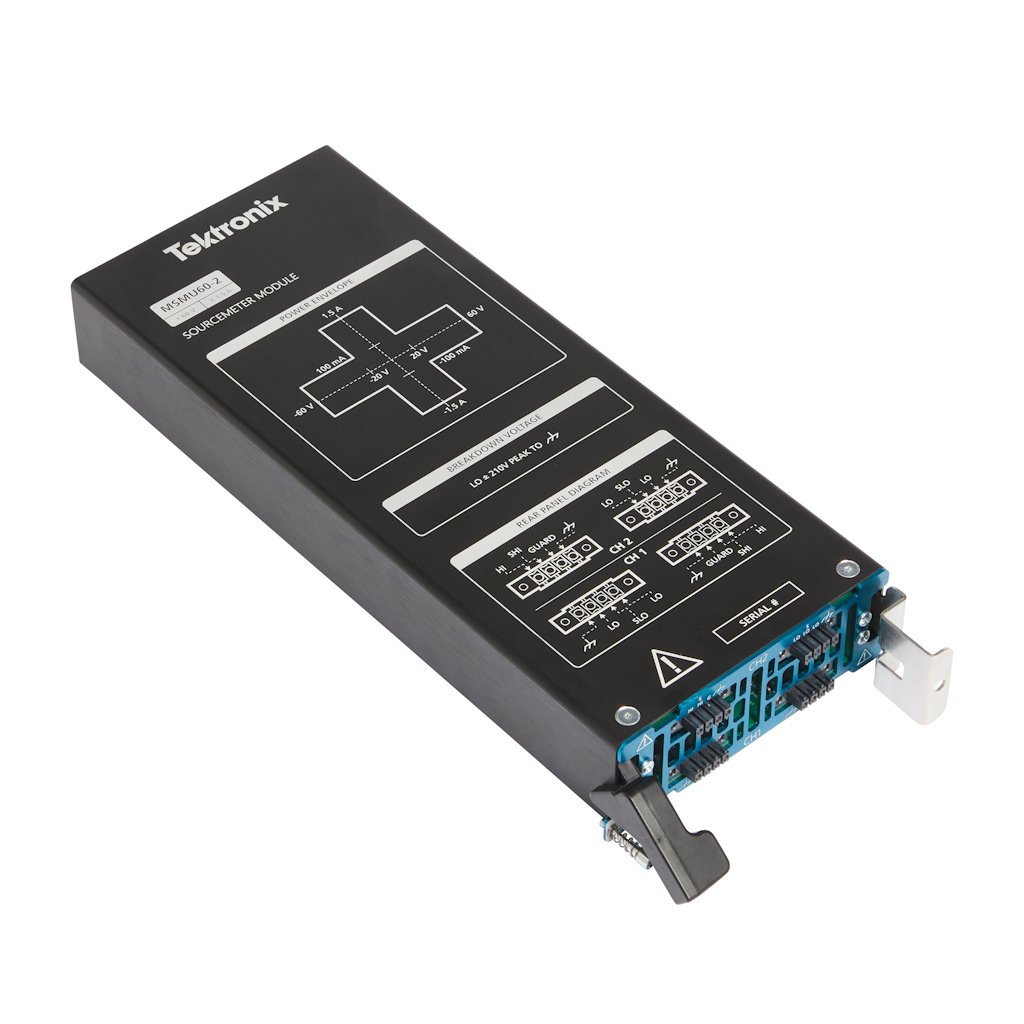

• SMU: Bis zu 60 V / 1,5 A pro Kanal, 6½-stellige Auflösung, 100 fA Strommessung
• SMU: 1 MSa/s Messrate für schnelle Transienten
• SMU: Asymmetrische Stromgrenzen für intelligentes Sinken
• SMU: Kontaktprüfung zur sicheren DUT-Verbindung

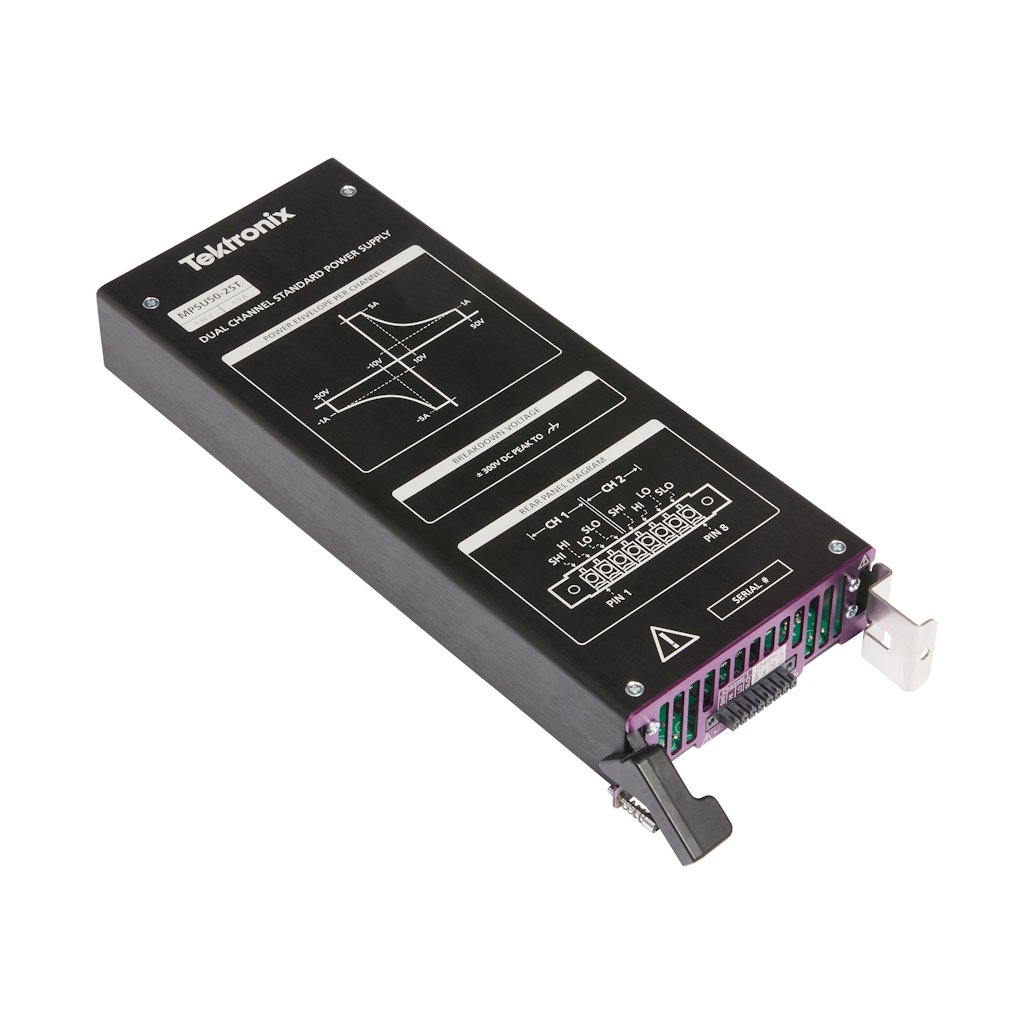

• PSU: Bis zu 50 V / 5 A pro Kanal, bipolarer Ausgang ohne Umschalten
• PSU: < 50 µs Abschaltzeit bei OVP/OCP
• PSU: 4-Leiter-Sense für präzise Spannungsregelung
• PSU: Solid-State-Relais zur schnellen Ausgangstrennung

Schnittstellen und Kommunikationsmöglichkeiten:

• USB 3.0 und Gigabit-Ethernet (LXI-konform)

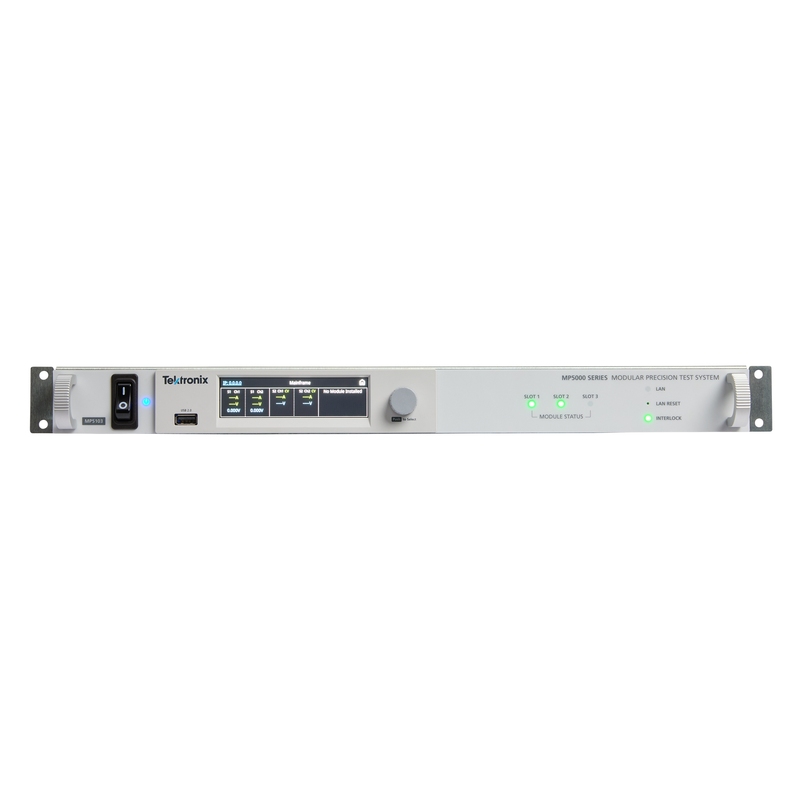

• Integriertes Touch-Display für lokale Bedienung
• Web-Interface für Fernsteuerung und Monitoring
• TSP™-Scripting für automatisierte Abläufe
• Kompatibilität mit Python, IVI.NET, LabVIEW (IVI-C in Vorbereitung)
• TSP Toolkit für Visual Studio Code mit Debugging und Autovervollständigung

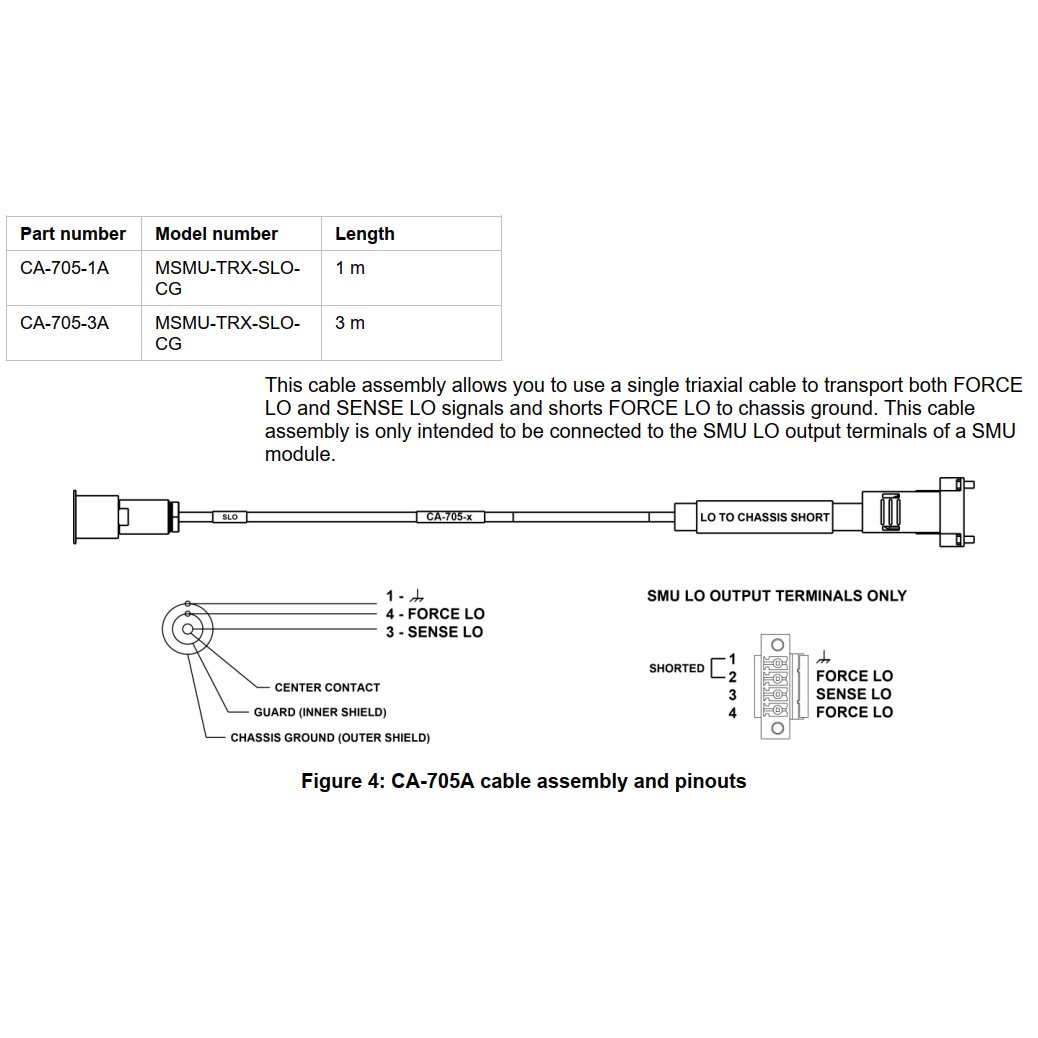

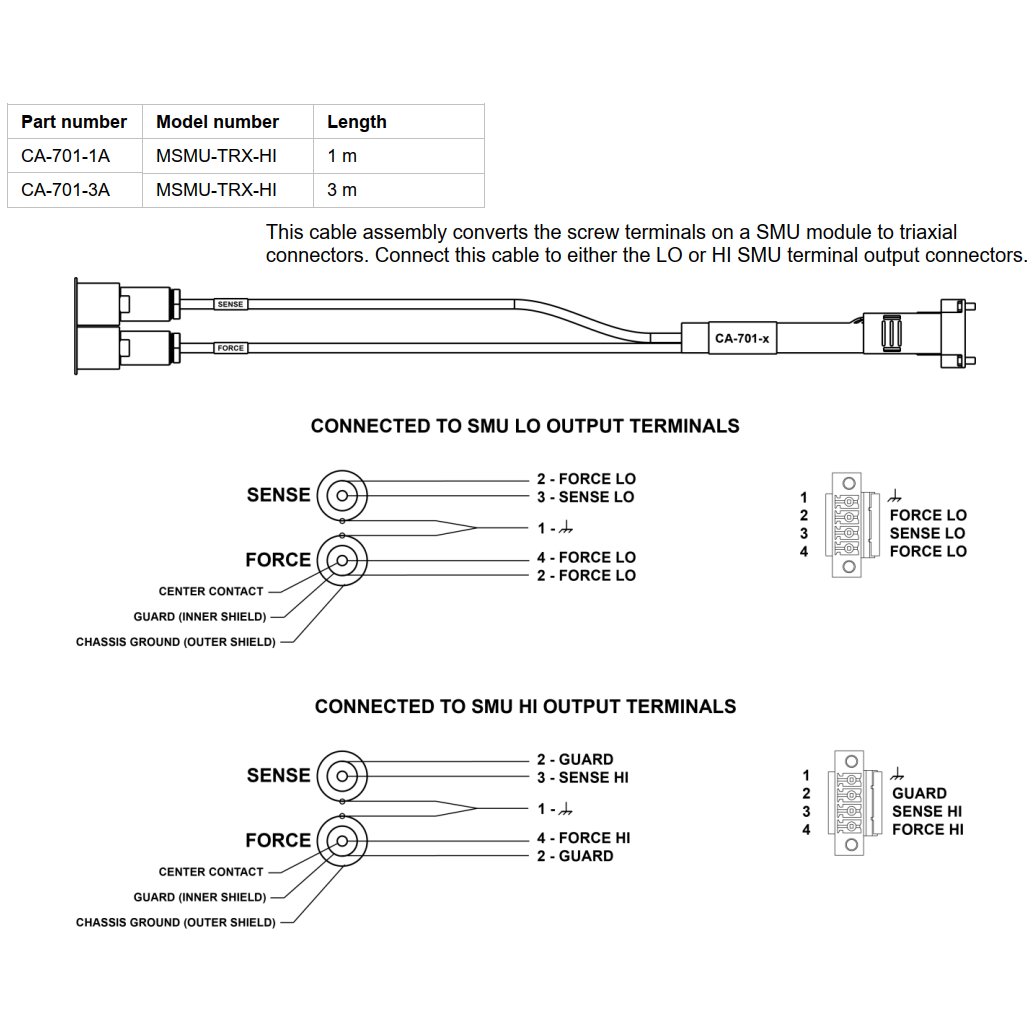

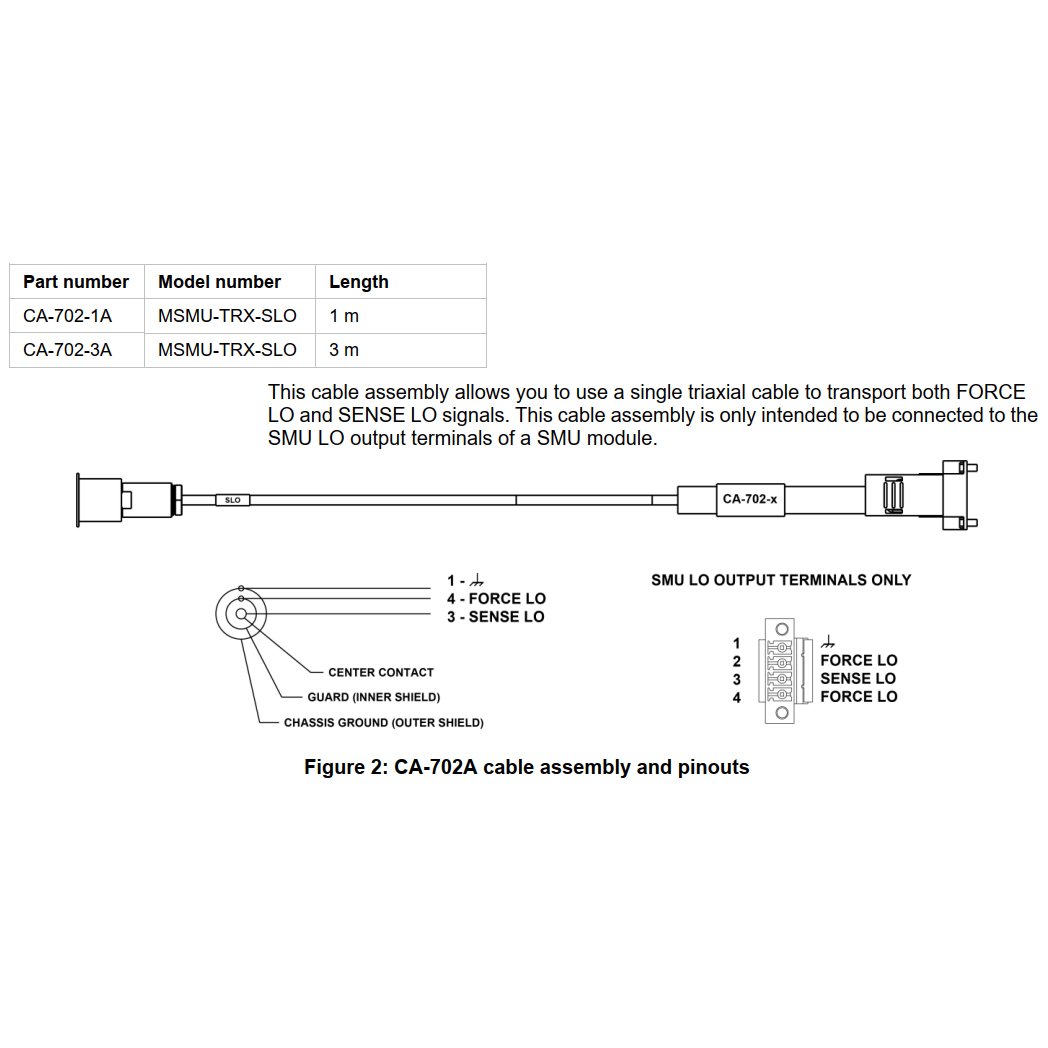

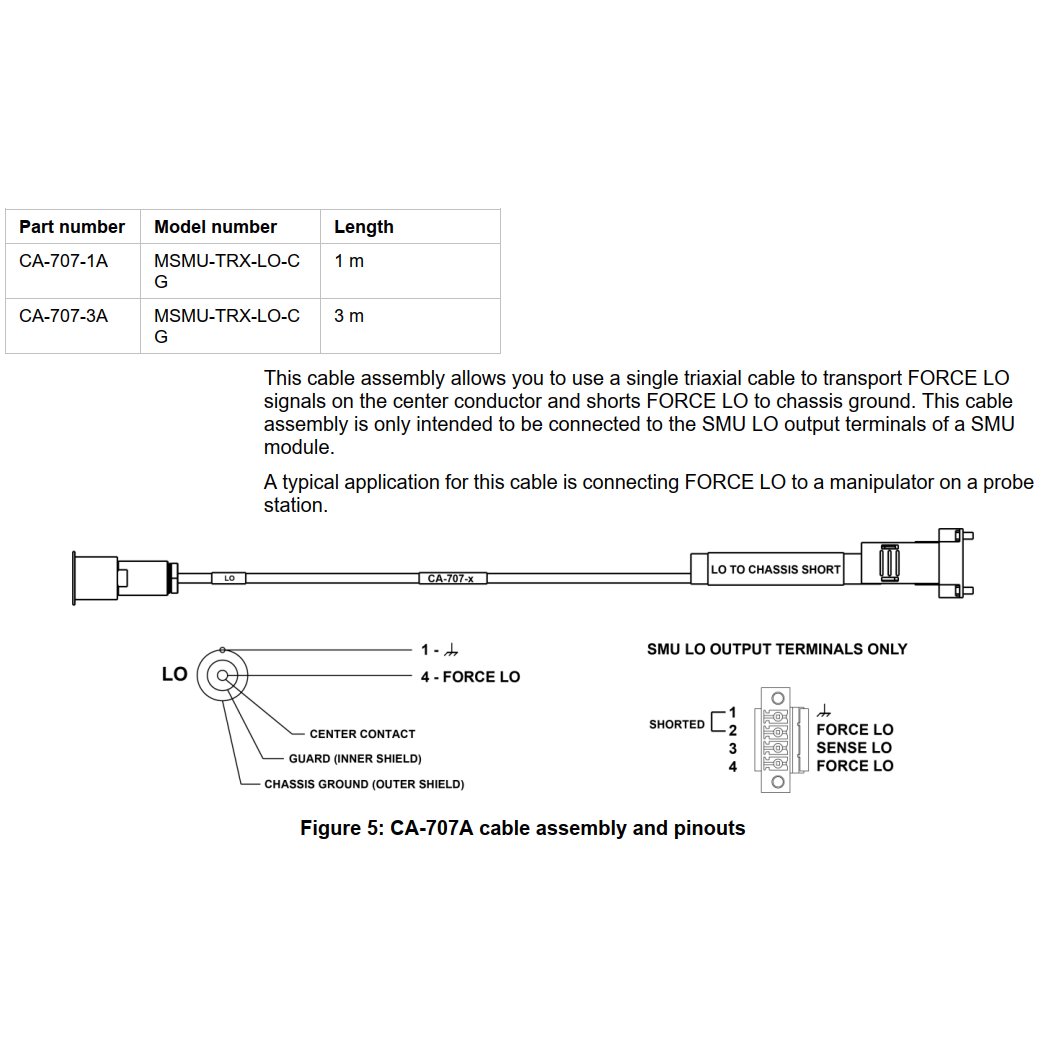

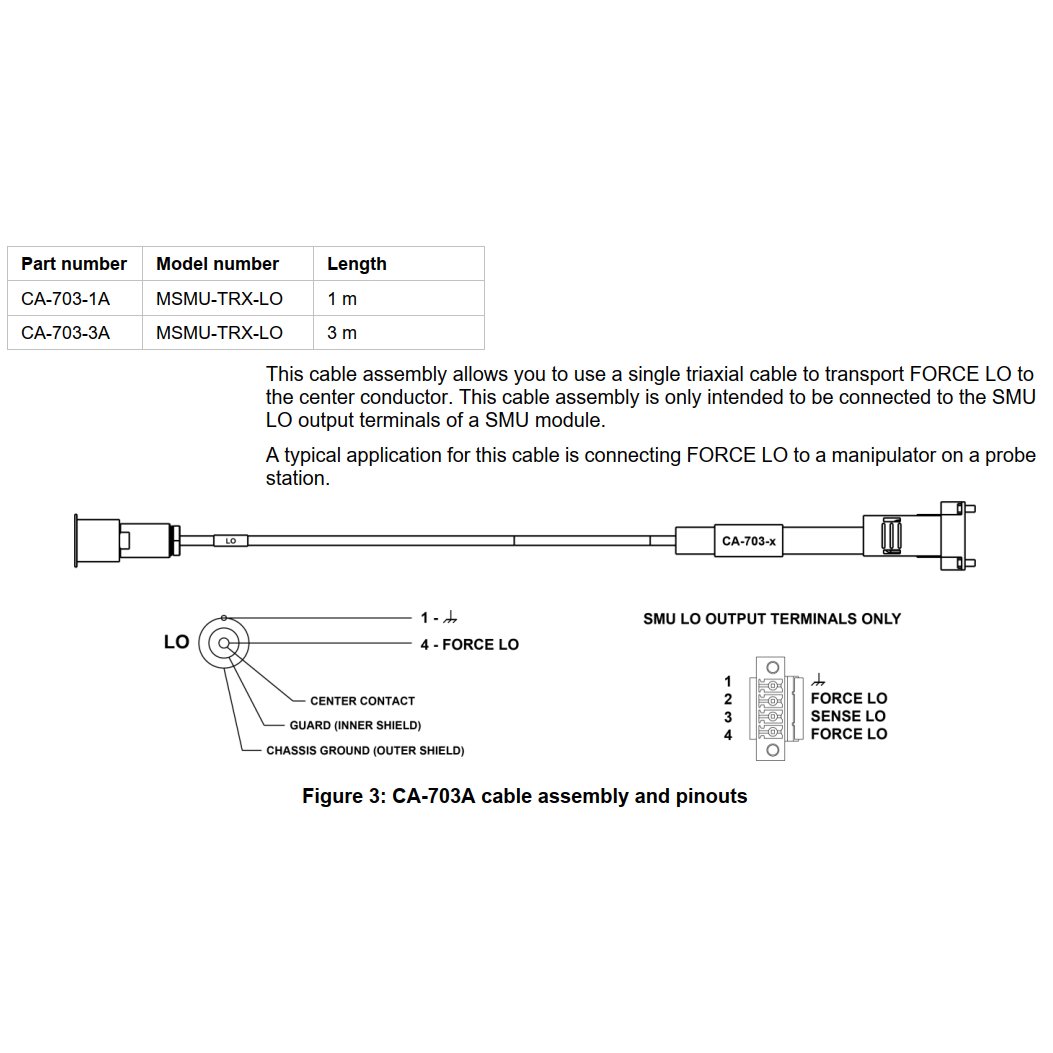

Zubehör und Kombinationsmöglichkeiten:

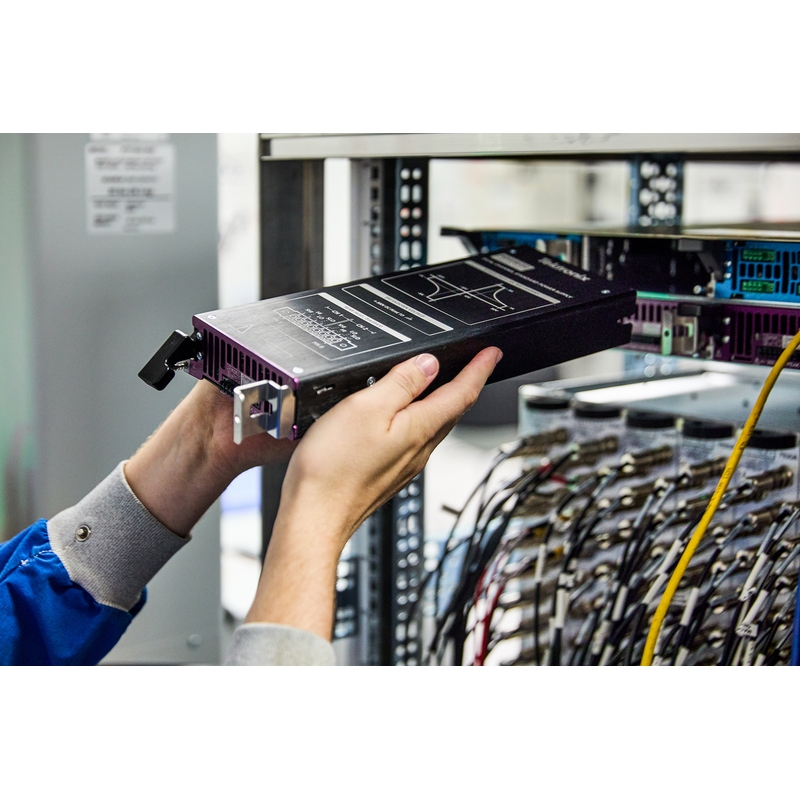

Das MP5000-System lässt sich durch zusätzliche SMU- und PSU-Module flexibel erweitern. Dank TSP-Link™ können mehrere Mainframes zu einem synchronisierten Testsystem verbunden werden. Die geplante ACS-Software ermöglicht zukünftig auch No-Code-Automatisierung für Halbleitercharakterisierung.
