Tektronix TBS1102C | #1
1.096,50 €*
% 1.290,00 €* (15%)ab Lager lieferbar, Versand innerhalb 1 - 3 Werktage
7" WVGA Breitbildmonitor, Samplerate 1 GS/s pro Kanal,
Speichertiefe 20000 Punkte pro Kanal, Mathematik und FFT, 34 automatische Messungen, Trigger Frequenzzähler, „Courseware“-Funktion (eigene Laborexperimente integrierbar), USB-Schnittstellen
Lieferumfang: Netzkabel, 2x TPP0200 Tastköpfe, 10:1, 200 MHz, Kurzanleitung

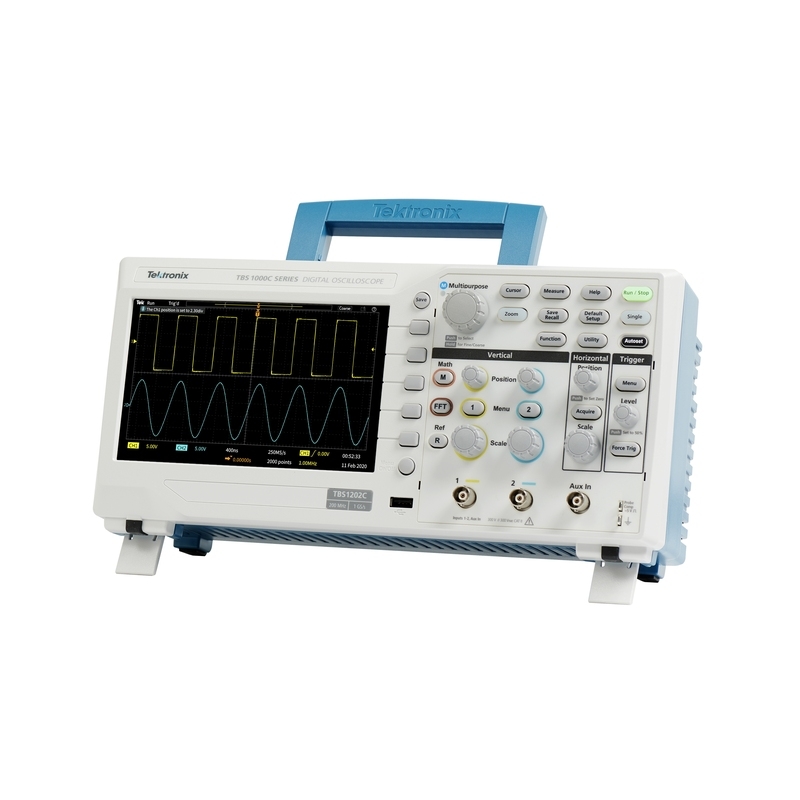

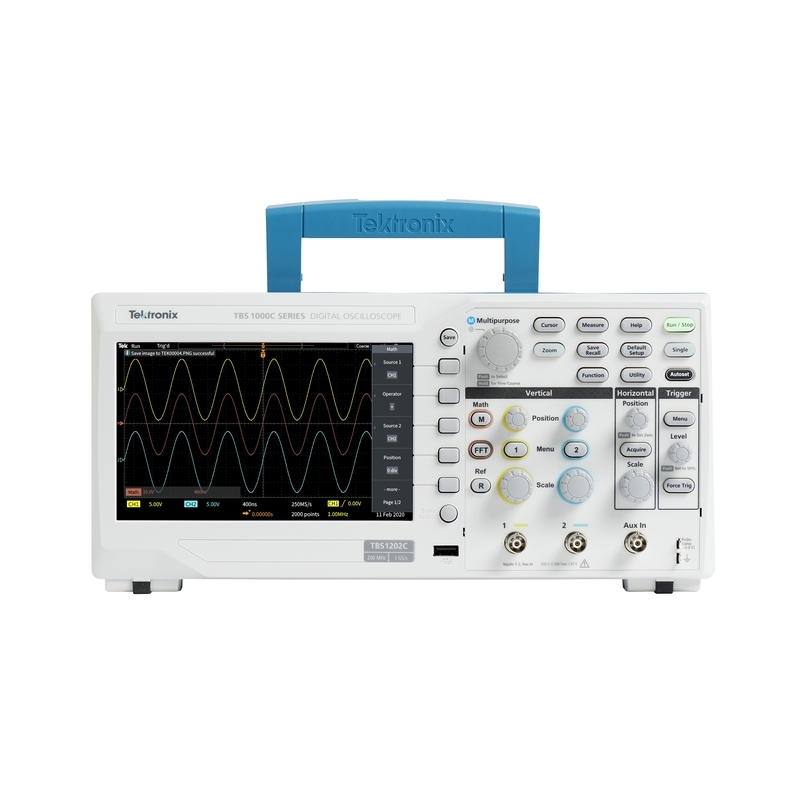

Tektronix TBS1102C
Das Digitalspeicher-Oszilloskop TBS1000C ist das Einstiegsgerät, das für schnelles praktisches Lernen und einfache Bedienung ausgelegt ist.
Zusätzlich zu einem 7-Zoll-WVGA-Farbdisplay ermöglicht die Rasterstruktur mit 10 vertikalen und 15 horizontalen Unterteilungen dem Benutzer, mehr Signale auf einem Bildschirm zu beobachten.
Diese Serie verfügt über dedizierte Bedienelemente an der Vorderseite, die einen einfachen Zugang zu wichtigen Einstellungen ermöglichen, sowie über neue große Menüs mit klar beschrifteten Bildschirminformationen, die es dem Benutzer ermöglichen, die für ihn interessanten Daten leicht zu finden.
Das Oszilloskop bietet auch ein innovatives Kursunterlagensystem, das Laborübungen mit Schritt-für-Schritt-Anweisungen für Studenten integriert.
Das TBS1000C bietet mehrere Funktionen, die es dem Pädagogen ermöglichen, mehr Zeit auf die Vermittlung grundlegender Konzepte zu verwenden, da das Handbuch direkt in das Hilfesystem des TBS1000C eingebettet ist.
Funktionen wie Autoset, Cursors und automatische Messungen können an den Instrumenten deaktiviert werden.
Dies ermöglicht es den Studenten, grundlegende Konzepte zu erlernen und zu verstehen, wie man die horizontalen und vertikalen Bedienelemente verwendet, um die Wellenform zu erhalten und wie man die Messraster zur Zeit- und Spannungsmessung und zur manuellen Darstellung/Berechnung der Signalcharakteristiken verwendet.
- 2-Kanal-Model mit 100 MHz Bandbreite
- 1 GS/s Abtastrate auf allen Kanälen
- 20k Punkte Aufzeichnungslänge auf allen Kanälen
- Zu den erweiterten Triggern gehören "Pulse"-, "Runt"- und "Line"-Trigger
- 7-Zoll-WVGA-Farbbildschirm mit 15 horizontalen Unterteilungen, auf dem 50 % mehr Signal angezeigt wird
- 32 automatisierte Messungen
- Dual-Window-FFT mit gleichzeitiger Zeit- und Frequenzbereichsansicht
- Trigger-Frequenzzähler
- Verschiebungs- und Zoomfunktion
- Unterstützung für 10 Sprachen in der Benutzeroberfläche und Frontbedienfeld-Overlay
- Kleine Stellfläche und geringes Gewicht
- Lüfterloses Design für einen geräuscharmen Betriebsablauf
| Produktserie: | TBS1000C-Serie |
|---|---|
| Art: | Echtzeit |
| Bandbreite: | 100MHz |
| Kanäle analog: | 2 Kanäle |
| Speichertiefe: | 20 k Punkte |
| Abtastrate: | 1 GS/s |
| Auflösung: | 8 Bit ADC |
Zubehör
Tektronix 016215201
(wie ACD2000 ohne Deckel)
ersetzt 016-2010-00, 016-2152-00
Tektronix TPP0100
Tektronix TPP0200
Tektronix P2220
Tektronix P5100A
Sicherheitsstandard: IEC / EN 61010-031:2002
Tektronix P5200A
Sicherheitsstandard: IEC / EN 61010-031:2002
Tektronix A621
Tektronix P6021A
Tektronix P6022
Tektronix A622
Herstelleraktion
Tektronix TCP2020
adäquater Ersatz für Tektronix TCP202 und TCP202A
Tektronix TekScope PC Software
TekScope™ PC-Analysesoftware, offline Analyse von Oszilloskopdaten.
Holen Sie sich die Analysefunktionen des Tektronix Oszilloskops auf Ihren PC. Analysieren Sie Signale überall und jederzeit.
Die kostenfreie BASIC Lizenz ermöglicht Ihnen die Anzeige von Signalen und Sessions, Verwendung von Cursor und Zoom, die Speicherung von Bildern, Signaldaten, Setup und Sessions, sowie die Verbindung/Datenübertragung mit einem Oszilloskop.
Unterstützte Tektronix Produktserien für die direkte Verbindung/Datenübertragung:
- MSO2, TBS1000C, TBS2000/B, TDS2000C, SPO/MSO2000/B
- MSO3, MDO3000, DPO//MSO3000
- MSO4/B
- MSO5/B, DPO/MSO5000/B
- MSO6/B, DPO7000/C
- DPO/DSA/MSO/DPS70000SX/DX/C
Unterstützte Dateiformate:
- .tss (Tektronix 2/4/5/6 Session)
- .wfm, .isf (Tektronix)
- .bin (Keysight)
- .trc (Lecroy)
- .tr0 (Spice)
- .csv
Die STARTER, PRO und ULTIMATE Lizenzen können als befristete Lizenz (1 oder 3 Jahre) oder unbefristete Lizenz gekauft werden.
Für die unbefristeten Lizenzen sind Updates für 1 bzw. 3 Jahre inklusive (Ab V2.4 ist eine aktive Maintenance Lizenz für Updates erforderlich).
Nach Ablauf der Maintenance Lizenz kann diese jederzeit per Update reaktiviert werden (siehe Zubehör).
| Funkion / Lizenz: | BASIC |
STARTER |
PRO |
ULTIMATE |
| Waveforms viewing and analysis,Cursors, Zoom, Recalling reference waveforms or session files (without measurements) |
✔ | ✔ | ✔ | ✔ |
| Standard measurements, basic and advanced math options, basic and advanced plot options, wide range of file formats, FastFrame segmented memory, multi-language support |
- | ✔ | ✔ | ✔ |
| Remote Access to a single Tektronix oscilloscope | ✔ | ✔ | ✔ | ✔ |
| Programmable Interface for Automation (API) | ✔ | ✔ | ✔ | ✔ |
| Multi-Scope Analysis Solution, Remote access and simultaneous synchronization of multiple oscilloscopes on one screen |
- | - | - | ✔ |
| SpectrumView RF vs. Time Analysis Extended SpectrumView capture bandwidth |
- | - | - | ✔ |
| User Defined Filters | - | - | - | ✔ |
| Pro Licenses | - | - | 1 | Alle |
| PRO Lizenz | Funktionsumfang |
| Serial Decode (PRO-SR) | CAN, CAN XL, CAN FD, LIN, FlexRay, USB2.0, eUSB2.0, Ethernet, eSPI, I3C, NRZ, SPMI, MDIO, SVID, SDLC, 8b/10b, Audio, MIPI C-PHY, MIPI D, PHY, Spacewire, Manchester, 1-Wire, CXPI, SMBus, and EtherCAT |
| Power (PRO-PWR) | Advanced Power Analysis, Digital Power, Management Analysis, Magnetic Analysis, Frequency Response Analysis, Inverter & Motor Drive Analyis, Inverter & Motor Drive Analysis, IMDA DQ0, and Serial Decode: SPMI, SVD |
| Aerospace and Defense (PRO-MIL) |
Jitter Analysis, Mask/Limit Testing, and Serial Decode: Mil-Std-1553, ARINC429, Spacewire, NRZ, Manchester |
| Automotive (PRO-AUTO) | Jitter Analysis, Mask/Limit Testing, Inverter & Motor Drive Analysis, IMDA DQ0, IMDA Mechanical Measurements, and Serial Decode: CAN, CAN XL, CAN FD, LIN, FlexRay, 100Base-T1, SENT, PSI5, I3C |
Tektronix Option T3/T5 (Total Protection)
Sparen Sie Zeit, Geld und Aufwand mit einem Komplettschutz über mehrere Jahre für Ihr Produkt. Ganz gleich, wie Ihr Produkt zu Schaden kommt – durch einen Unfall, elektrostatische Entladung (ESD), elektrische Überlastung (EOS) oder normale Abnutzung – Ihre Investition ist durch den Komplettschutzplan umfassend geschützt.
Im Rahmen eines Komplettschutzplans erhalten zur Reparatur eingesandte Geräte auch Firmware-Updates (falls gewünscht), Sicherheitsmodifikationen und andere notwendige Anpassungen, damit Ihre Geräte auch weiterhin mit optimaler Leistung laufen.
Option T3: Der Komplettschutzplan für Ihr Produkt über 3 Jahre umfasst die Reparatur bzw. den Ersatz des jeweiligen Geräts aufgrund von Abnutzungserscheinungen, Unfallschäden und Schäden durch elektrostatische Entladung (ESD) oder elektrische Überlastung (EOS). Schnellere Reparaturzeiten als ohne Vereinbarung garantiert.
Option T5: Der Komplettschutzplan für Ihr Produkt über 5 Jahre umfasst die Reparatur bzw. den Ersatz des jeweiligen Geräts aufgrund von Abnutzungserscheinungen, Unfallschäden und Schäden durch elektrostatische Entladung (ESD) oder elektrische Überlastung (EOS). Schnellere Reparaturzeiten als ohne Vereinbarung garantiert.
