Wayne Kerr 43100
RS232, GPIB, USB & LAN-Schnittstelle
Lieferumfang: Präzisions-Kelvin-Klemmen (1EVA40150), USB Kabel

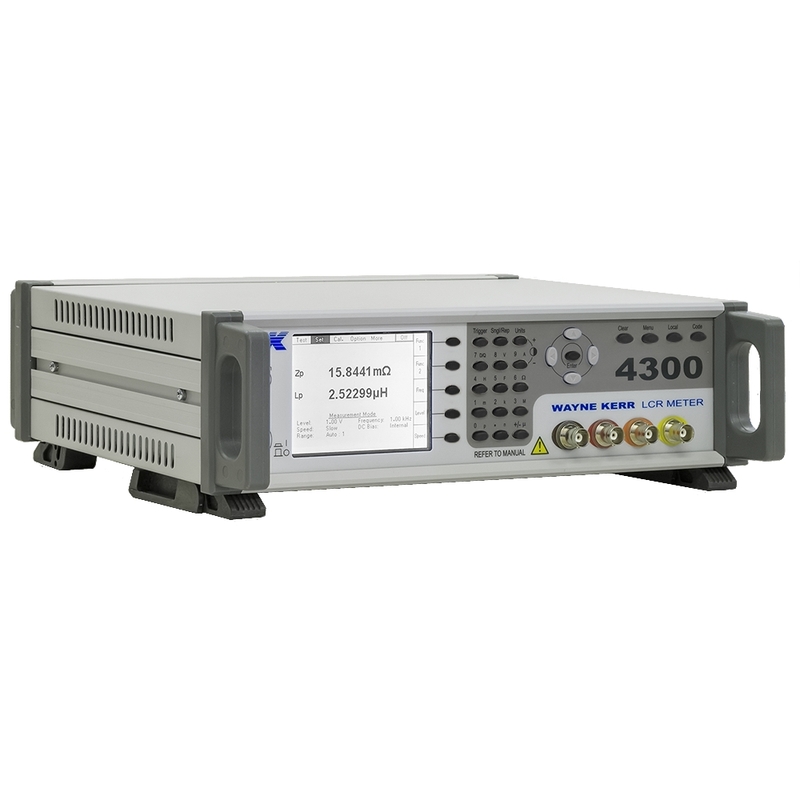

Wayne Kerr 43100
Die 4300-Serie bildet das Einstiegslevel der Wayne Kerr LCR Meter. Sie bieten eine große Auswahl an Features, eine hohe Leistungsfähigkeit und sehr kompetitive Preise.
Präzise und schnelle Messungen von 20Hz bis 1MHz (43100) machen die Serie 4300 zur idealen Wahl für viele Anwendungen in der Test- oder Produktionsumgebung.
Im Two-Test-Modus können aufeinanderfolgende Messungen mit zwei verschiedenen Geräteparametern durchgeführt werden. So können beispielsweise zwei AC-Messungen bei unterschiedlichen Frequenzen oder eine AC- und eine Rdc-Messung durchgeführt werden.
Ein optionales Komponenten-Binning-Modul kann spezifiziert werden, das eine Schnittstelle zu Komponenten-Sortiermaschinen bietet. Die im Binning-Modus des Geräts festgelegten Grenzwerte ermöglichen die Sortierung einer breiten Palette von Bauteilen, während die Wahl zwischen isolierten und nicht isolierten Modulen die Flexibilität der Schnittstelle erhöht.
Das optionale Scaleizer-Handler-Modul bietet PASS/FAIL- und Datensynchronisations-Relaisausgänge für grenzwertgeprüfte Messungen. Es sind zwei Ausgangssignalkonfigurationen verfügbar.
Highlights
- Grundgenauigkeit 0.1%
- C, L, R, X, G, B, D, Q, Z, Y, Ø – parallel oder seriell
- Charakterisiert Bauteile von 20Hz bis 1MHz
- Messzeit < 20 ms
- 2 oder 4 Ergebnisparameter
- Binning-Option (automatisierbare i.O / n.i.O Erkennung)
- Internal +2VAC oder external ±40VDC Bias
- klein und leicht
- Interfaces / Remote: GPIB, USB, LAN, RS-232
| Art: | LCR-Meter |
|---|---|
| Frequenzbereich: | 1MHz |
| Grundgenauigkeit: | 0.001 |
| Produktserie: | Wayne Kerr 4300 |
Zubehör
Wayne Kerr 1EV1006
Fernprüfvorrichtung für axiale, radiale oder bandförmige Bauteile. Komplett mit Kabel, das in vier BNC-Steckern endet.
Wayne Kerr 1EV1505
600 mm langes Verlängerungskabel mit vier BNC-Steckern auf der Geräteseite und vier einzelnen Krokodilklemmen auf der Komponentenseite.
