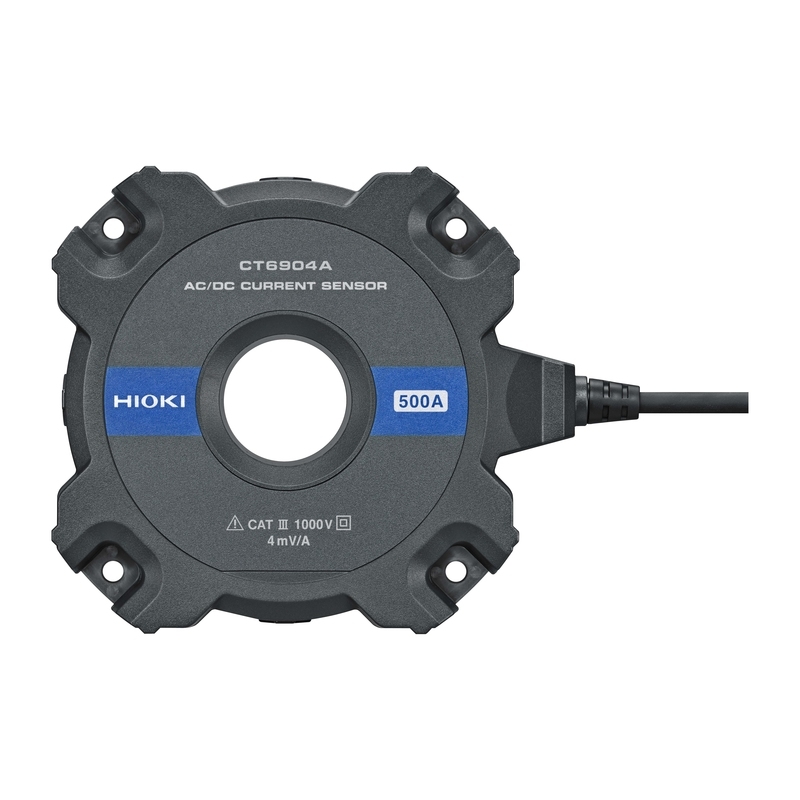

HIOKI CT6904A

Der hochpräzise AC/DC-Stromsensor HIOKI CT6904A ermöglicht genaue Strommessungen in Hochfrequenz- und Leistungselektronik-Anwendungen. Er eignet sich für Prüfstände, Forschungsumgebungen sowie für die Leistungsanalyse moderner Antriebs- und Energieumwandlungssysteme. Dank weiter Bandbreite und hoher Genauigkeit liefert er reproduzierbare Messdaten für anspruchsvolle Tests.

Grundfunktionen

• Messung von AC/DC-Strömen bis 500 A
• Breite Bandbreite von DC bis 4 MHz
• Ausgangssignal 4 mV/A
• Zero-Flux-Technologie für hohe Präzision
• Hohe Gleichtaktunterdrückung mit 120 dB bei 100 kHz
• Einsatz in Leistungselektronik, EV-Invertern, Induktivitäten und Transformatoren

Der Stromsensor CT6904A kombiniert Flux-Gate-Technologie mit einem äußerst linearen Zero-Flux-Prinzip und erreicht dadurch eine Grundgenauigkeit von 0,027 %. Seine stabile Frequenzcharakteristik sorgt für minimalen Phasenfehler über einen breiten Messbereich hinweg, wodurch sich präzise Leistungsanalysen in Hochfrequenzsystemen durchführen lassen. Durch die konstante Gruppenlaufzeit erfolgt die Phasenkorrektur mit nur einem Korrekturpunkt, was besonders bei Messungen an EV-Invertern, Induktivitäten oder drahtlosen Ladesystemen von Vorteil ist. Mit seinem 32-mm-Kerndurchmesser, 3 m Kabellänge und der Kategorie 1000 V CAT III ist der Sensor vielseitig installierbar und für industrielle Einsatzbereiche ausgelegt. In Verbindung mit HIOKI-Leistungsanalysatoren wie dem PW8001 oder über ein Sensor-Netzteil auch mit Oszilloskopen und anderen DAQ-Systemen liefert er zuverlässige Daten für die Charakterisierung moderner Leistungselektronik. Seine hohe Reproduzierbarkeit auch bei hohen Frequenzen ermöglicht stabile Messergebnisse bei Motoranalysen, Transformatorverlustmessungen oder in erneuerbaren Energiesystemen.

Besonderheiten und Features

• Phasenverschiebungskorrektur in Kombination mit HIOKI-Leistungsanalysatoren
• Sehr flacher Frequenzgang für konstante Gruppenlaufzeit
• Hohe Linearität für präzise Leistungsanalysen
• Reduzierter Einfluss der Leiterposition
• Kompatibel mit CT9555, CT9556 und CT9557 Netzteilen

Schnittstellen und Kommunikationsmöglichkeiten

• ME15W-Schnittstelle für direkte Verbindung mit HIOKI-Analysatoren
• Nutzung mit Oszilloskopen und DAQ-Systemen über HIOKI-Sensor-Netzteile
• Analoges Ausgangssignal 4 mV/A

Als Zubehör bieten sich die HIOKI-Sensornetzteile sowie kompatible Leistungsanalysatoren und Messsysteme an, um den CT6904A optimal in bestehende Prüfstände zu integrieren und den Funktionsumfang zu erweitern.
