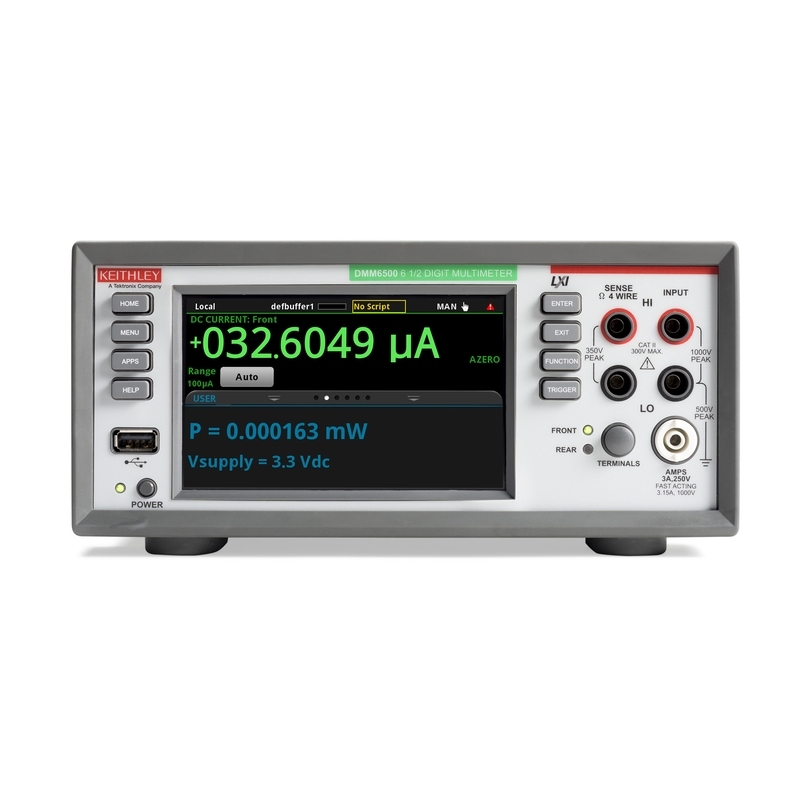

Keithley DMM6500
kostenfreies Angebot
ab Lager lieferbar, Versand innerhalb 1 - 3 Werktage
ab Lager lieferbar, Versand innerhalb 1 - 3 Werktage
Nicht vollständig ab Lager lieferbar, Lieferzeit auf Anfrage
5" Touchscreen, 1 MSample-/16-Bit-Digitizer, 25 ppm, USB, LAN (LXI), USB-Memory-Port, optional: GPIB, RS232 und TSP-Link,
Emulation: Keithley 2000 und Keysight 34401A, kompatible Scannerkarten: Keithley 2000-SCAN, 2001-TCSCAN, 2001-SCAN und 2000-SCAN-20
Lieferumfang: Netzkabel, USB Kabel, Messleitungssatz 1757, TestScriptBuilder Software, LabVIEW Treiber und Handbücher als Download verfügbar www.tek.com
Keithley DMM6500: Fortschrittliche Funktionen und trotzdem erschwinglich
Das 6 ½-stellige Tisch-/System-Digitalmultimeter DMM6500 unterstützt 15 verschiedene Messungen, wie Kapazität, Digitalisierung von Spannungs- und Stromsignalen und die Erfassung der Temperatur von Thermoelementen, Thermistoren und Widerstandstemperaturfühlern (RTD). Signale und Transienten können mit 1 Msample/s und einer Samplingtiefe von 16 Bit erfasst werden, sodass mehrere Messungen mit einem Instrument durchgeführt und Laststrom-Profile von drahtlosen Anwendungen, wie IoT-Geräten, untersucht werden können.
Das DMM6500 zeichnet sich durch seine herausragende Empfindlichkeit seiner Klasse aus, wodurch die Entwicklungsingenieure auch Messungen an Produkten mit sehr niedriger Leistungsaufnahme durchführen können. Die DC-Stromempfindlichkeit liegt bei 10 pA und die Widerstandsempfindlichkeit bei 1 µOhm. Das Gerät bietet eine hervorragende Genauigkeit, die bei 0,0025% für ein Jahr spezifiziert ist. Die zweijährig gültige Spezifikation ermöglicht längere Kalibrierzyklen und niedrigere Betriebskosten. Mit der zunehmenden Verbreitung von Low-Power-Geräten, die teilweise auf das Internet der Dinge zurückzuführen ist, müssen Ingenieure zukünftig immer häufiger kleine Signale messen.

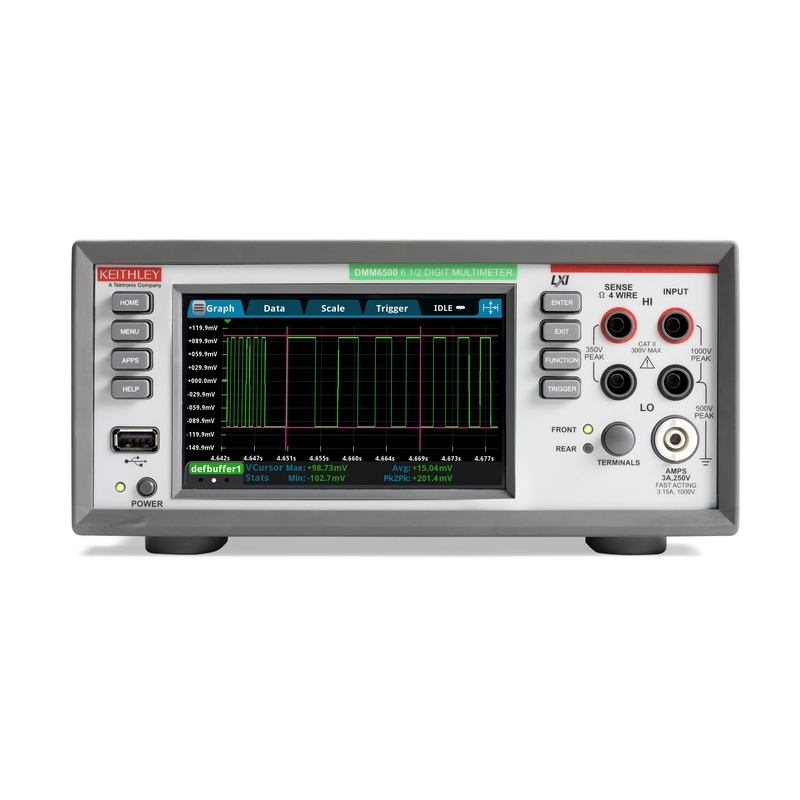

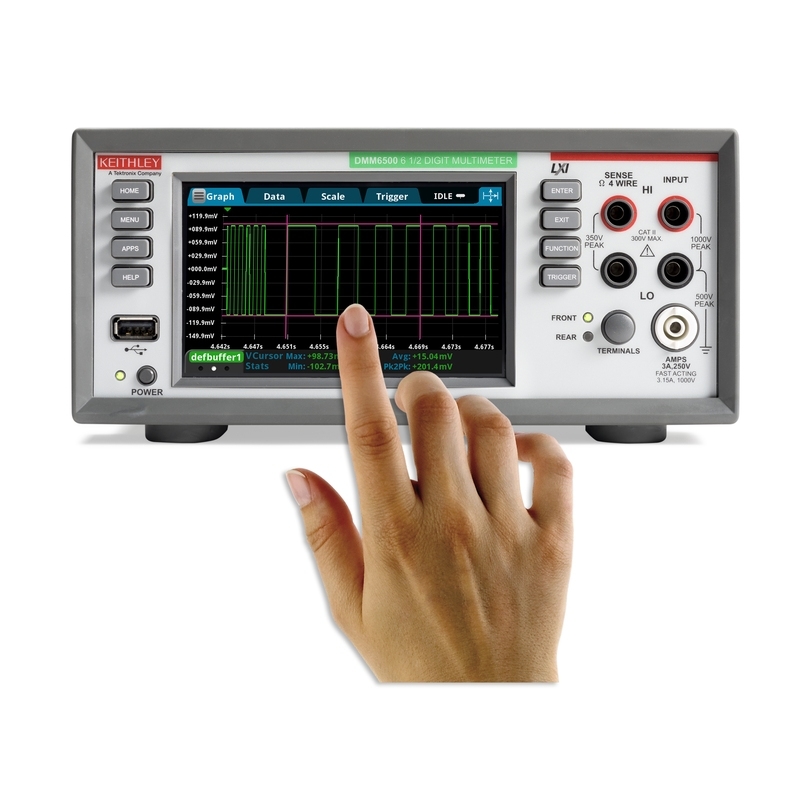

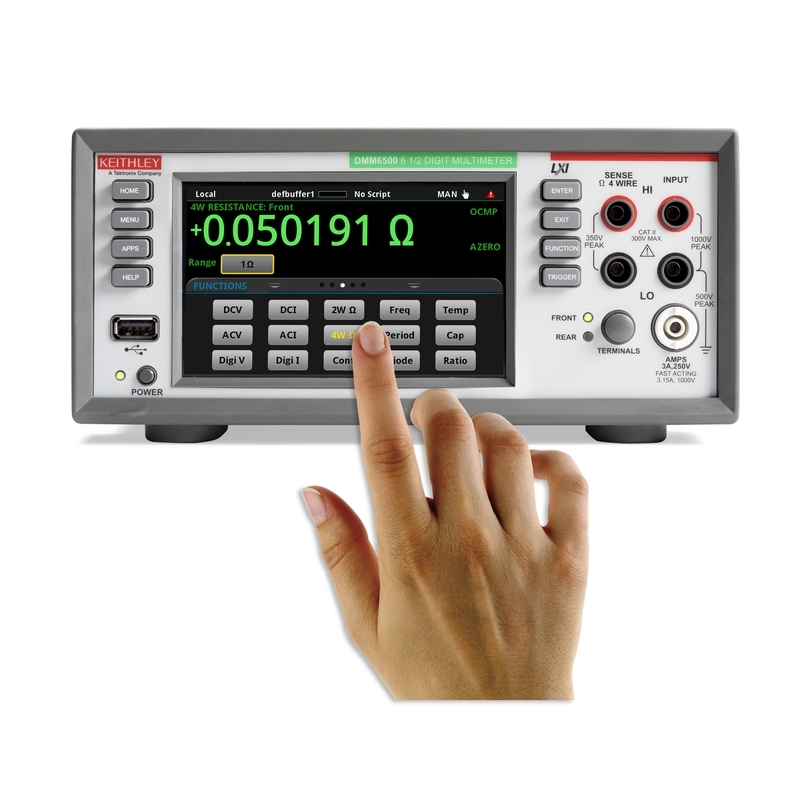

Der 5" Touchscreen (12,7 cm) des DMM6500 vereinfacht die Einstellung des Instruments durch eine direkte Bedienung mit Wisch-Gesten und einer minimalen Menütiefe, was eine schnelle, detaillierte Datenanalyse mit einfachen Pinch-und-Zoom-Funktionen erlaubt. Touchscreen-Cursor erleichtern die Gewinnung von statistischen Daten aus den Messungen, wie Spitzen-, Mittel- und Minimalwerte sowie Standardabweichung über Teile eines Signals oder über das Gesamtsignal. Bis zu 7 Millionen Messwerte lassen sich im DMM abspeichern, mehr als bei anderen Instrumenten dieser Klasse.

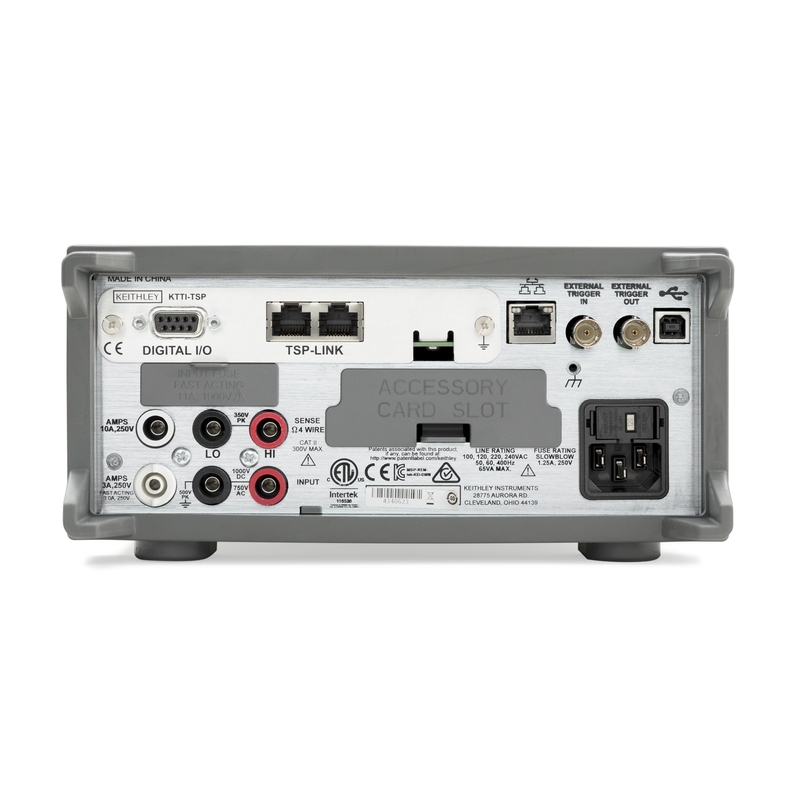

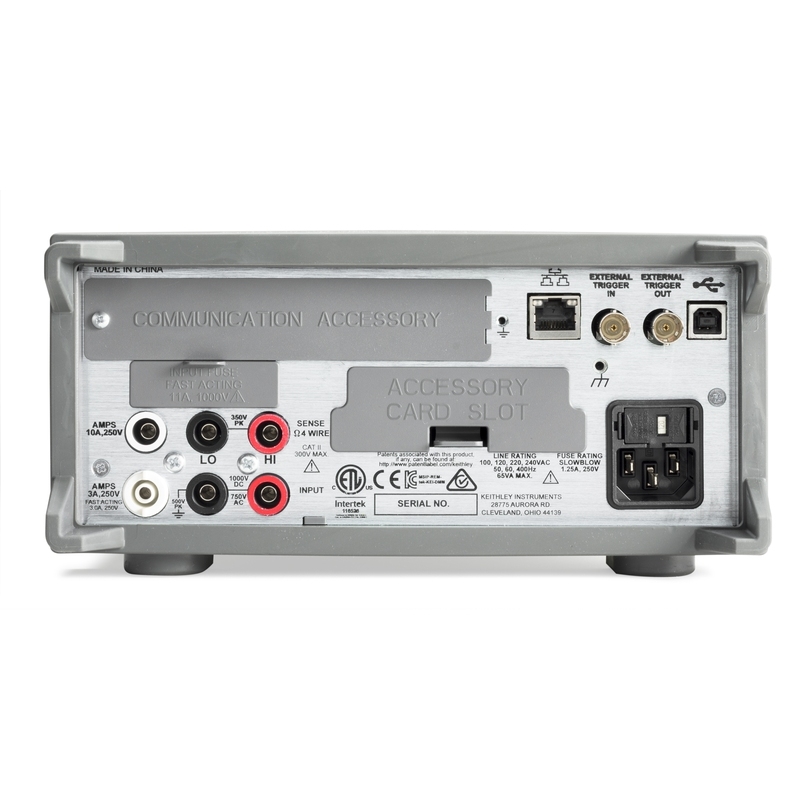

Wenn mehr als ein Messkanal benötigt wird, lassen sich eine optionale 10-Kanal-Scanner-Karte oder eine 9-Kanal-Temperatur-Karte auf der Rückseite in das Instrument einstecken. Das DMM6500 verfügt standardmäßig über eine LAN/LXI- und USB-TMC-Schnittstelle. Optional kann der Anwender zusätzliche Schnittstellen mit sechs programmierbaren digitalen E/As wie GPIB, RS-232 und TSP-LINK installieren.
Um dem Testingenieur eine einfache Hardware-Erweiterung in bestehenden Testsystemen zu ermöglichen, verfügt das DMM6500 über einen Emulationsmodus für das 6½-stellige DMM Modell 2000 von Keithley und das 6½-stellige DMM 34401A von Keysight. Dadurch sind nur minimale oder sogar gar keine Änderungen im Testcode notwendig.
Einzigartig für Keithley ist die TSP-Software (Test Script), mit der ein DMM6500 einen Test mit minimalen Interventionen von einem PC durchführen kann. Dies reduziert die Anzahl der Telekommandierung zwischen PC und Instrument und spart Messzeit. Durch die integrierte Intelligenz kann das DMM6500 benutzerdefinierte Operationen ausführen. Zudem lässt sich das Display an kundenspezifische Bedürfnisse, wie Anweisungen für den Bediener, individuell anpassen.
ersetzt ab April 2020 das Modell Keithley 2000, adäquater Ersatz für Tektronix DMM4020, DMM4040, DMM4050, Fluke 8845A, 8846A| Art: | Multimeter |
|---|---|
| Auflösung: | 6½ Stellen |
| Besonderheiten: | Sampling Multimeter |
| Produktserie: | Keithley DMM6500 |
Einschubkarten
Keithley 2000-SCAN
für Keithley 2000, 2001, 2002, 2010 oder DMM6500
Keithley 2001-TCSCAN
mit interner Kaltstellenkompensation, für Keithley 2001, 2002, 2010 oder DMM6500
Zubehör
Keithley 4299-8
Länge Schwerlastschiene (Support shelf): 26,62" (~675mm),
The Model 4299-8 Single Fixed Rack-Mount Kit for 2U instruments contains all the hardware you need to install a single 2U instrument in a standard 19-inch equipment rack.
Keithley 4299-9
Länge Schwerlastschiene (Support shelf): 26,62" (~675mm),
The Model 4299-9 Dual Fixed Rack-Mount Kit for 2U graphical instruments contains all the hardware you need to install two adjacent 2U graphical instruments in a standard 19-inch equipment rack.
Pomona 6601
1,2m abgwinkelter Stecker
adäquater Ersatz für Keithley 1757
Software
Keithley KICKSTARTFL-SUITE
Funktionsumfang folgender Einzellizenzen: KICKSTARTFL-AFG, KICKSTARTFL-DL, KICKSTARTFL-DMM, KICKSTARTFL-IVC, KICKSTARTFL-PS und KICKSTARTFL-SCOPE Lizenzverwaltung über http://www.tek.com/products/product-license
Lieferumfang: Digitale Lizenz, E-Mailadresse des Anwenders zur Aktivierung/Verwaltung erforderlich
Keithley KICKSTARTFL-DL
Lizenzverwaltung über http://www.tek.com/products/product-license
Lieferumfang: Digitale Lizenz, E-Mailadresse des Anwenders zur Aktivierung/Verwaltung erforderlich
Keithley KICKSTARTFL-DMM
Lizenzverwaltung über http://www.tek.com/products/product-license
Lieferumfang: Digitale Lizenz, E-Mailadresse des Anwenders zur Aktivierung/Verwaltung erforderlich
Service
Keithley DMM6500 T3
Abdeckung von EOS- und ESD-Schäden, Nebenschäden, Verschleiß- und Abnutzungserscheinungen
Keithley DMM6500 T5
Abdeckung von EOS- und ESD-Schäden, Nebenschäden, Verschleiß- und Abnutzungserscheinungen
Alternative Produkte
Keithley DAQ6510
6 1/2 stellig, 3A, 7 M Messwerte, 5" Touchscreen, 1 MSample-/16-Bit-Digitizer, 25 ppm, USB, LAN (LXI), USB-Memory-Port, optional: GPIB, RS232 und TSP-Link,
Emulation: Keithley 2700/E und 2701/E, kompatible Scannerkarten: Keithley 77xx-Serie
Lieferumfang: Netzkabel, USB Kabel, Messleitungssatz 1757, TestScriptBuilder Software, LabVIEW Treiber und Handbücher als Download verfügbar www.tek.com
Das DAQ6510 ist ein präzises Datenerfassungs- und Protokolliersystem, das im Vergleich zu den oft komplizierten Konfigurationen und Steuerungen von vielen Stand-alone-Lösungen eine neue Dimension der Einfachheit bietet. Ein großes Multi-Touch-Display mit 5 Zoll (12,7 cm) führt den Benutzer durch Einrichtung, Datenvisualisierung und Analyse, sodass PCs und eine individuelle Software für viele Anwendungen nicht mehr nötig sind. Wenn Sie die Arbeit mit dem PC vorziehen oder sich diese nicht vermeiden lässt, stehen Ihnen eine Reihe von IVI- und Labview-Treibern sowie die KickStart Instrument Control Software von Keithley für jede Anwendung zur Verfügung.
Mit der neuesten 6½-stelligen Multimeter-Technologie von Keithley erhalten Sie noch mehr Genauigkeit, Funktionalität und Geschwindigkeit. Im Lieferumfang ist eine Genauigkeitsspezifikation über 2 Jahre enthalten. So können Sie sicher sein, dass Ihre kritischen Messungen genau und vollständig rückverfolgbar bleiben.
Durch die 12 steckbaren Schalt- und Steuermodule und die zwei Modulsteckplätze können Sie ein Testsystem aufbauen, das bis zu 80 Prüflinge (DUTs) in einer Multiplex-Konfiguration messen oder steuern kann. Das DAQ6510 ist mit zwei 6×8 Matrixmodulen, insgesamt 96 Koppelpunkten, ausgestattet und kann somit einen oder mehrere ICs testen. Zur Durchführung von Produktionstests bei hohen Stückzahlen wählen Sie ein Halbleiterrelaismodul, um den Durchsatz mit einer Scangeschwindigkeit von bis zu 800 Kanälen/ Sekunde zu maximieren und die Ausfallzeiten im Vergleich zu elektromechanischen Relais mit einer festen Lebensdauer zu minimieren. Einige Module verfügen über Kaltstellenkompensation sowie Temperaturreferenzen für die Temperaturüberwachung der Thermoelemente bei Umgebungsprüfungen und beschleunigte Lebensdauerprüfungen mit HALT und HASS. Selbst Schaltsignale von drahtlosen Geräten mit HF-Modulen mit einer maximalen Schaltfrequenz von 3,5 GHz.
Wichtige Leistungsmerkmale
- Großer kapazitiver Multi-Touch-Touchscreen mit grafischem Display, 5 Zoll (12,7 cm)
- 2 Jahre spezifiziert, voll ausgestattet, rückverfolgbar 6½-stelliges Multimeter mit 0,0025 % DCV (1-V-,10-V-Bereiche) Grundgenauigkeit
- Standard LAN/LXI und USB-TMC Kommunikationsschnittstellen
- Optionale Schnittstellen einschließlich GPIB, RS-232 und TSP-Link®-Technologie
- 12 verschiedene Schalt-, HF- und Steuermodule zum Anschluss von bis zu 80 Prüflingen in einem Prüfaufbau
- Bis zu 80 2-polige Kanäle für Thermoelement-, RTD- oder Thermistor-Temperaturmessungen
- Scangeschwindigkeiten von bis zu 800 Kanälen/ Sekunde mit dem Halbleiterrelaismodul
- Frontplattenbuchsen für Stand-alone-DMM-Betrieb
- KickStart – codierungsfreie Gerätesteuerungssoftware mit Datenerfassungs- und Protokollierungsanwendung
adäquater Ersatz für Keithley 2700/E und 2701/E, sowie Fluke 2640A, 2680A und 2638A-Serie
Keithley DMM7510
5" Touchscreen, 1 MSample-/18-Bit-Digitizer, 14 ppm, 0,0009 %, USB, GPIB, LAN (LXI version 1.4, Core 2011), USB-Memory-Port,
Erweiterte Messbereiche (100 mV, 1 Ohm und 10 µA), Temperatur-, Ratio-, Widerstandsmessung, Durchgangsprüfung/Dioden-Test, Frequenz-/Periodendauer
Lieferumfang: Netzkabel, USB-Kabel, Ethernet/TSP-Link Kabel, Messleitungssatz
Das DMM7510 kombiniert ein hochauflösendes Präzisionsmultimeter (DMM), ein grafisches Touchscreen-Display und einen hochauflösenden Hochgeschwindigkeits-Digitalisierer und schafft dadurch das erste grafische Abtast-Multimeter. Mit einer Empfindlichkeit im pA-Bereich und einer Abtastrate von 1 Mio. Abtastungen/s misst es die sehr geringen Stromstärken im Ruhemodus genau und übermittelt die Drainstromstärke von drahtlosen Geräten.
Breiter, dynamischer Bereich für den Ableitstromverbrauch von iOT-Produkten
Der DMM7510-Digitaliseirer kann den Ableitstrom der Bertiebszustände aller iOT-Geräte messen. Messen von µA-Ruhemodus-Strömen und Übertragung von Strömen bis 1A mit der Kombination der empfindlichen und schnellen Strommessungen des schnellen Digitalisierers mit hoher Auflösung
- Einfache Ableitstrom-Wellenformen zu Raten bis zu 1Millionen Abtastungen/s
- Abtastung über 5 Dekaden mit der 18-Bit -Auflösung des Digitaliseirers
Herausragende Genauigkeit mit minimalem Rauschen für hohe Zuvelässigkeit
- Spannungsgenauigkeit bei Gleichspannung 14ppm auf 1 Jahr
- Stromgenauigkeit bei Gleichspannung 60ppm auf 1Jahr
- Widerstandsgenauigkeit auf 24ppm auf 1Jahr
- Automatische interne Kalibrierung
Messungen bei niedrigen Pegel mit hoher Empfindlichkeit
Die hohe Empfindlichkeit ermöglicht es dem DMM7510, sehr geringe Spannungs-, Strom- und Widerstandsniveaus zu messen und kleine Änderungen und Signaldrift zu erkennen
- Empfindlichkeit für Gleichspannung: 10nV
- Stromempfindlichkeit: 1pA
- Widerstandsempfindlichkeit: 0.1µOhm
Über 27 Millionen Ablesungen erfassen und speichern
- speicher im standardmodus: 11 Millionen Ablesungen
- Speicher im Kompaktmodus 27,5 Millionen Ablesungen
- Alle Ablesungen mit Zeitmarke
Messungen beobachten, untersuchen und damit interagieren
Visualisieren und untersuchen Sie jedes Signal mithilfe der grafischen Touchscreen-Anzeige. Zur ausführlichen Analyse können Sie die Ansicht per Pinch-und-Zoom einfach erweitern und vergrößern.
