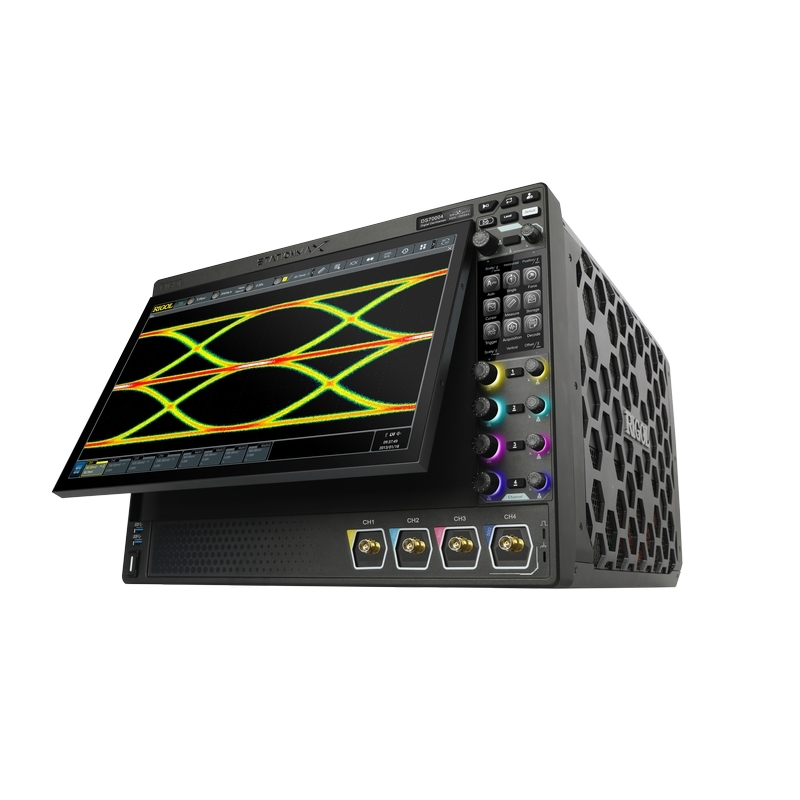

Rigol DS70504
Samplerate 20/10 GS/s (1/2-4 Kanäle), Speichertiefe 500M Punkte (2G/1G (1/2-4 Kanäle optional),
Signalerfassungsrate bis zu 1.000.000 Signale/s, Hardware Echtzeit-Rekorder bis zu 2.000.000 Aufnahmen (1 Kanal), 41 automatische Messungen, erweiterte FFT bis 16 Punkte (optional RTSA bis 16M Punkte), vier frei definierbare Mathematikfunktionen, Signalanalyse mit Zoom, Memory Play, Playback, Zonentrigger, Pass/Fail Test, Augendigramm und Jitter Analyse(optional), Schnittstellen: 4 x USB 3.0 Host, 1 x USB 3.0 Device, Ethernet, HDMI
Lieferumfang: 4x passiver Tastkopf RP3500A, 10:1, 500 MHz, Netzkabel, USB-Kabel, Kurzanleitung
Die DS70000 Serie ist RIGOLs leistungsfähigstes Hochleistungsoszilloskop und kombiniert UltraVision-III-Technologie mit integrierter Spektrumanalyse. Mit bis zu 5 GHz Bandbreite, 20 GSa/s und extrem hoher Erfassungsrate eignet sich die Serie für anspruchsvolle High-Speed-Designs, Fehlersuche, HF-Analysen und komplexe Mixed-Signal-Applikationen. Die Kombination aus großer Speichertiefe, hoher Auflösung und flexibler Bedienoberfläche ermöglicht detailgenaue Signaldarstellung über lange Zeiträume.
Grundfunktionen
- Bandbreiten bis 3 bzw. 5 GHz
- Echtzeitabtastraten bis 20 GSa/s
- Speichertiefe bis 2 Gpts
- 4 analoge Kanäle plus EXT-Eingang
- Wellenformerfassung bis 1.000.000 wfms/s
- 16-Bit-Modus auswählbar
Die DS70000 Serie setzt auf RIGOLs Phoenix-Chipset und bietet eine äußerst leistungsfähige Signalverarbeitung für hochfrequente und schnelle digitale Designs. Dank UltraVision III erreicht das Gerät extrem hohe Erfassungsraten, lange Sequenzen und Echtzeit-Analysen wie Augen- und Jittermessungen. Das Gerät erfüllt Normen wie EN61326 und EN61010 und eignet sich für EMV-nahe Messumgebungen sowie komplexe Protokoll-Analysen. Mit zwei Touchscreens, einem 15.6-Zoll-Hauptdisplay und einem separaten 3.5-Zoll-Menüdisplay bleibt das Signalbild frei für Auswertungen. Die 2-Mio.-Frame-Aufzeichnung ermöglicht das Rückspulen und Analysieren seltener Ereignisse. Umfangreiche Triggerarten – von Edge und Pulse bis zu seriellen Bussen wie I2C, SPI, CAN-FD, FlexRay oder USB2.0 – decken moderne Embedded- und Automotive-Anwendungen ab. Die einstellbare Auflösung (8 bis 16 Bit) verbessert die Detailtiefe, besonders für Signale im unteren Spannungsbereich. Das Gerät integriert mehrere Messinstrumente wie HF-Spektrumanalyzer (optional), Frequenzzähler, DVM und Protokollanalyse in einem System.
Besonderheiten und Features
- UltraVision-III-Plattform
- 2 Millionen speicherbare Frames
- Hochauflösender 15.6-Zoll-Touchscreen mit Auto-Tilt
- Echtzeit-Spektrumanalyse (optional)
- Umfangreiche Triggerarten und Busprotokolle
- Integrierter 8-stelliger Zähler und DVM

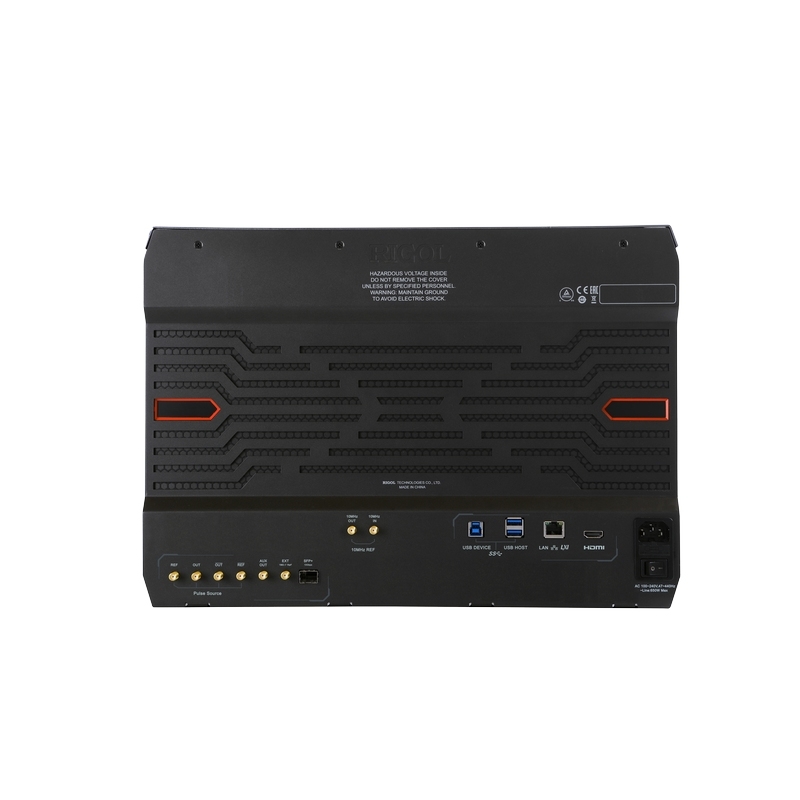

Schnittstellen und Kommunikationsmöglichkeiten
- USB 3.0 Host und Device
- LAN mit LXI-C
- HDMI-Ausgang
- 10-MHz-Ref-In/Out
- AUX- und Trigger-I/O

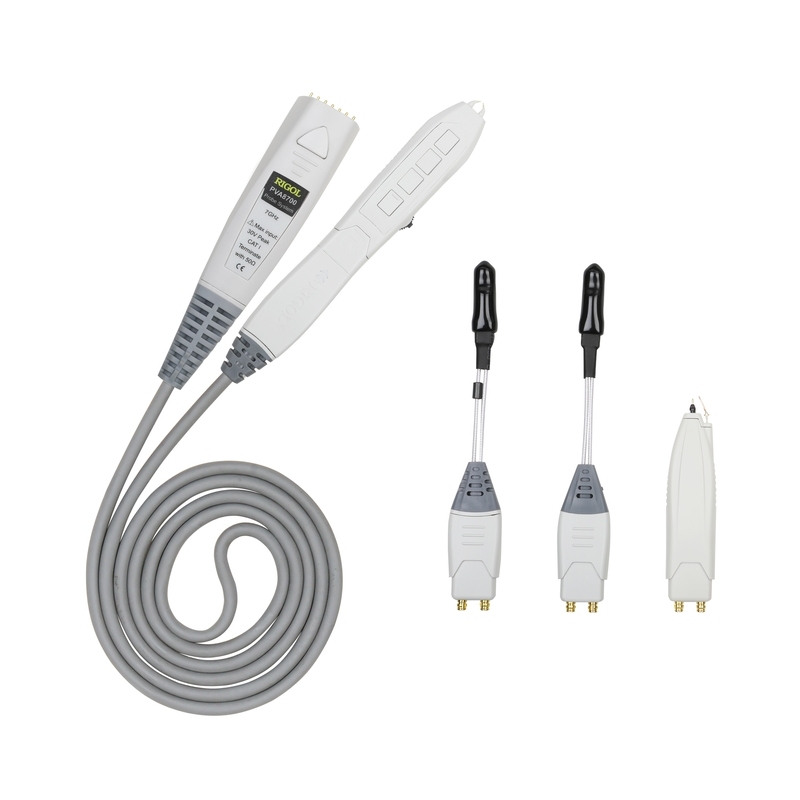

Das DS70000 kann mit erweiterten Optionen wie Bandbreiten-Upgrades, Sequenz- und Protokollanalyse, Jitter- und Augenmessungen sowie RTSA ausgebaut werden. Kompatibles Zubehör wie aktive Hochgeschwindigkeits-Probes oder Hochspannungs-Tastköpfe ermöglicht die Anpassung an anspruchsvollste HF- und Mixed-Signal-Umgebungen.
| Art: | Echtzeit |
|---|---|
| Auflösung: | 8 Bit ADC |
| Bandbreite: | 5GHz |
| Kanäle analog: | 4 Kanäle |
| Speichertiefe: | bis zu 2 G Punkte |
| Abtastrate: | bis zu 20 GS/s |
| Produktserie: | DS70000-Serie |
Zubehör
Rigol DS70000-AEROA
für Rigol DS70000-Serie
Rigol DS70000-AUDIOA
für Rigol DS70000-Serie
Rigol DS70000-AUTOA
für Rigol DS70000-Serie
Rigol DS70000-EMBDA
für Rigol DS70000-Serie
Rigol DS70000-JITTA
für Rigol DS70000-Serie
Rigol DS70000-RL-20
für Rigol DS70000-Serie
Rigol DS70000-RTSA
für Rigol DS70000-Serie
Rigol DS70000-RFFEA
für Rigol DS70000-Serie
Rigol DS70000-USBA
für Rigol DS70000-Serie
Alternative Produkte

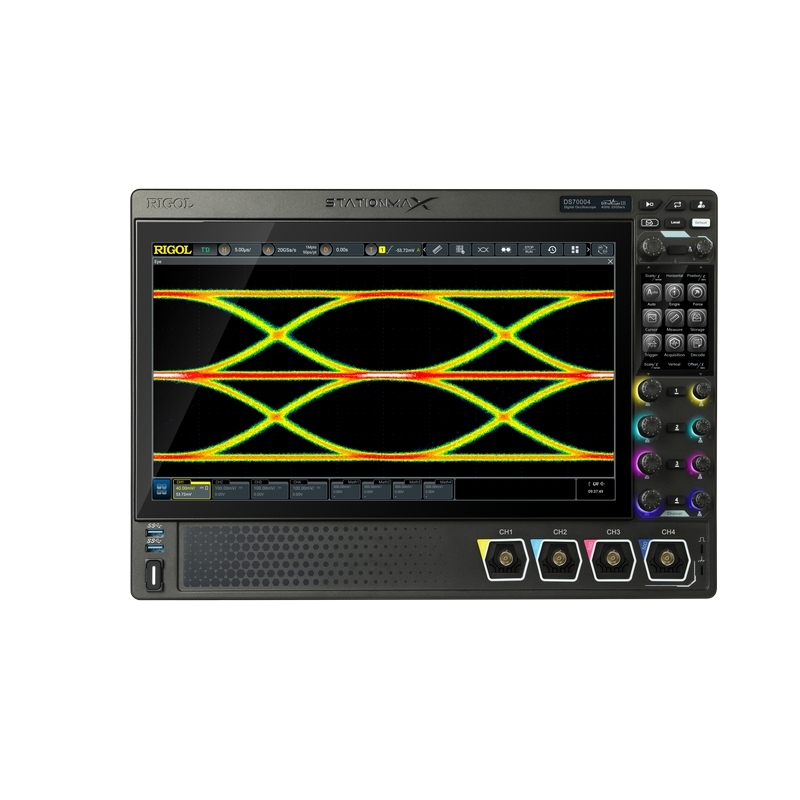

Rigol DS70304
