HIOKI IM3533

4.058,00 €*

Preise exkl. MwSt. zzgl. Versandkosten

Bestellware, Versandfertig innerhalb 6 Wochen (Expressversand innerhalb 1 Woche auf Anfrage)

Produktnummer: HIOKI-IM3533

EAN / GTIN: 4536036010257

Herstellernummer: IM3533

LCR Messgerät, DC und 1mHz bis 200kHz, Grundgenauigkeit 0,05%,

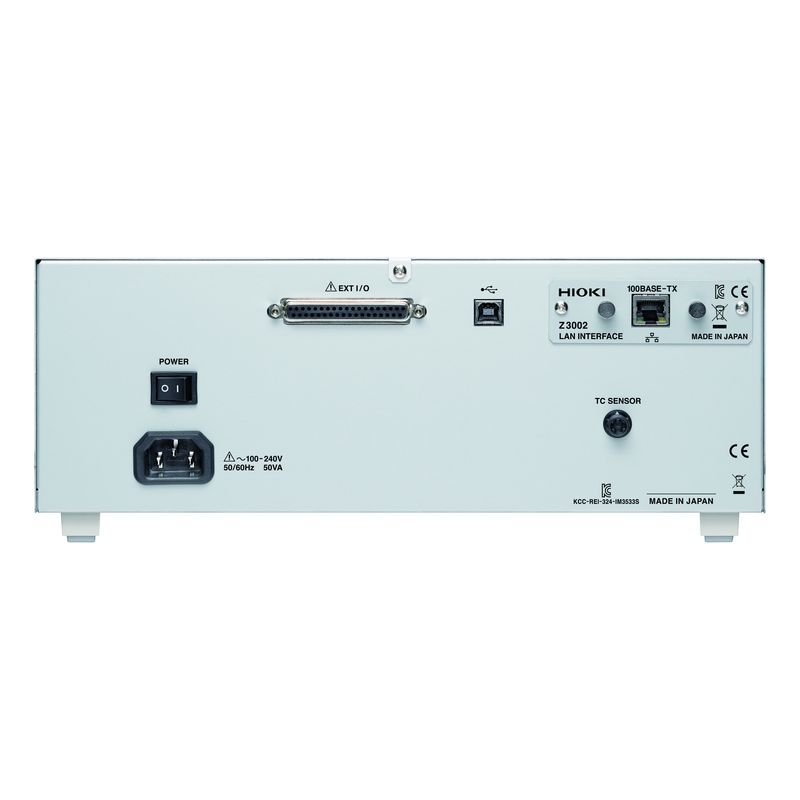

USB, EXT. I/O, optional: LAN, GPIB oder RS232

Lieferumfang: Netzkabel, Handbuch, Software-CD

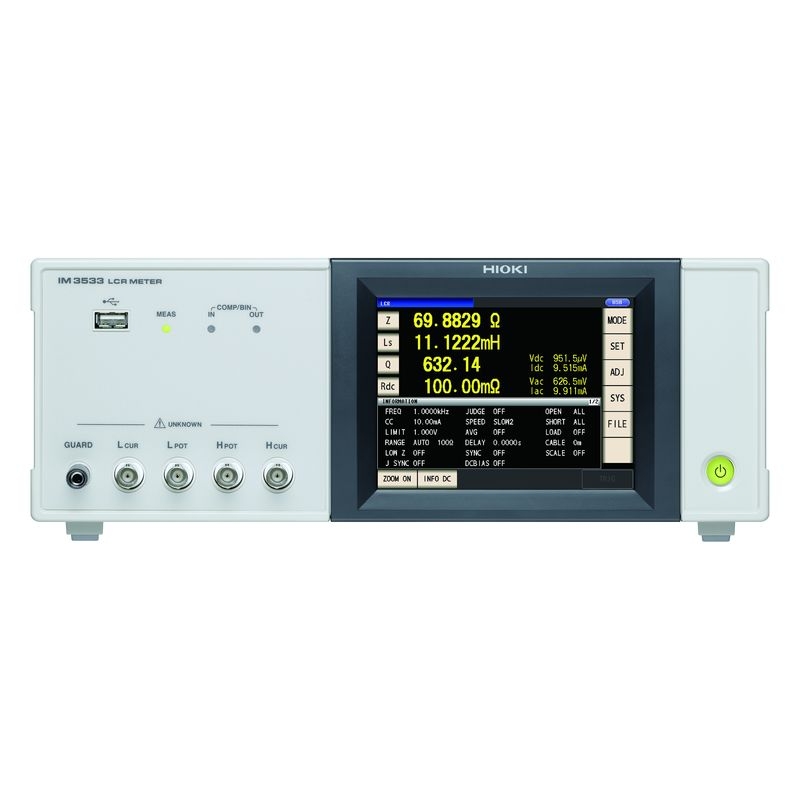

LCR METER IM3533
Die IM3533 Serie sind Hiokis erste LCR-Messgeräte, die Messungen des Übersetzungsverhältnisses, der gegenseitigen Induktivität und der Induktivitätsdifferenz von Transformatoren und Spulen bieten und mit einer internen DC-Vorspannung integriert sind, um die Prüfung der HDMI-Konformität zu erleichtern.

Grundgenauigkeit von ±0,05% (DC, 1mHz bis 200kHz, 5mV bis 5V, 10uA bis 50mA)
Non-Stop-Prüfung unter gemischten Messbedingungen wie C-D(120 Hz) und ESR(100 kHz) mit 10-facher Geschwindigkeit im Vergleich zu den Vorgängermodellen
Eingebauter niederohmiger Hochpräzisionsmodus für den Test niedriger Induktivität oder des ESR von Aluminium-Elektrolysekapazitäten
Dedizierte Modi für die Messung von Transformator-Wicklungsverhältnis, Gegeninduktivität und temperaturkompensiertem DCR
2m/4m Kabeleinstellung zusätzlich zu den Standard 0m/1m
Touchscreen mit intuitiver Bedienung

Produktserie:	Hioki IM3500
Frequenzbereich:	200kHz
Art:	LCR-Meter
Grundgenauigkeit:	0.0005
