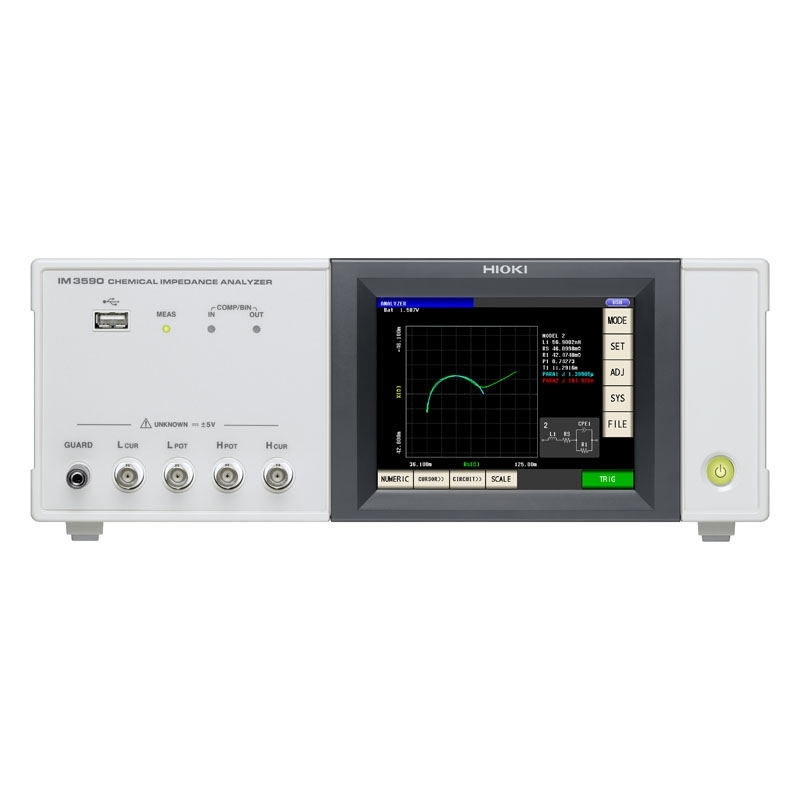

HIOKI IM3590
8.328,00 €*
Bestellware, Versandfertig innerhalb 6 Wochen (Expressversand innerhalb 1 Woche auf Anfrage)
USB, EXT. I/O, optional: LAN, GPIB oder RS232
Lieferumfang: Netzkabel, Handbuch, Software-CD
Der IM3590 ist ein chemischer Impedanz-Analysator für die detaillierte Charakterisierung elektrochemischer Systeme wie Batteriezellen und Doppelschichtkondensatoren. Er kombiniert breitbandige Impedanzmessungen mit integrierter Ersatzschaltbildanalyse und ermöglicht präzise Untersuchungen von Leitfähigkeiten, Widerständen und dynamischen Prozessen. Durch den Batteriemodus mit automatischem DC-Bias lassen sich Messungen unter realistischen Betriebsbedingungen durchführen.
Grundfunktionen
- Frequenzbereich 1 mHz bis 200 kHz
- Grundgenauigkeit ±0,05 %
- Batteriemodus mit automatischem DC-Bias bis 5 V
- Frequenz-Sweep mit bis zu 800 Punkten
- Ersatzschaltbildanalyse mit Nyquist- und Bode-Darstellung
- 5,7 Zoll Farb-TFT-LCD mit Touchpanel
Der IM3590 ermöglicht Impedanzmessungen im Bereich von etwa 100 mO bis 10 O und eignet sich damit besonders für Batteriezellen mit niedrigen Innenwiderständen. Der Batteriemodus passt den DC-Bias automatisch an die Zellspannung an und schafft stabile Arbeitspunkte für elektrochemische Analysen. Damit lassen sich Parameter wie Ladungsübertragungswiderstand, Ionenleitfähigkeit und Diffusionsverhalten praxisnah bestimmen. Für die Modellierung elektrochemischer Prozesse stehen verschiedene Ersatzschaltmodelle zur Verfügung, darunter polare und unipolare Varianten sowie klassische LCR-Strukturen.
Die Sweep-Funktion deckt den gesamten Frequenzbereich ab und erlaubt eine feine Auflösung der Impedanzkurven. Prüfspannung und -strom sind zwischen 5 mV und 5 V sowie 10 µA und 100 mA einstellbar. In Verbindung mit dem optionalen Mantel-Temperaturfühler 9478 lassen sich temperaturabhängige Impedanzverläufe erfassen. Comparator- und BIN-Funktionen unterstützen automatisierte Klassifizierungen, etwa in der Wareneingangsprüfung. Das Farbdisplay stellt Messkurven und Analyseparameter übersichtlich dar. USB ist serienmäßig integriert, optional stehen LAN, RS-232C und GP-IB zur Verfügung.
Besonderheiten und Features
- Breitbandige EIS-Analyse für Batterien und EDLC
- Automatischer DC-Bias im Batteriemodus
- Ersatzschaltbildanalyse mit mehreren Modellvarianten
- Bis zu 800 konfigurierbare Sweep-Frequenzen
- Temperaturabhängige Messungen mit optionalem Sensor
- Comparator- und BIN-Funktion für automatisierte Prüfabläufe
Schnittstellen und Kommunikationsmöglichkeiten
- USB
- Optional LAN
- Optional RS-232C
- Optional GP-IB
- Handler I/O
Für den IM3590 steht umfangreiches Zubehör wie Messadapter, 4-Pol-Kabel, SMD-Adapter, DC-Bias-Einheiten und optionale Schnittstellenmodule zur Verfügung, wodurch sich das Gerät flexibel in Labor- und Prüfumgebungen integrieren lässt.
| Art: | Impedanz-Analysator |
|---|---|
| Frequenzbereich: | 200kHz |
| Grundgenauigkeit: | 0.0005 |
| Produktserie: | Hioki IM3500 |
Zubehör
HIOKI 9262
Abmessungen der zu prüfenden Probe: Durchmesser 0,3 bis 2mm, Abstand mindestens 5mm
HIOKI L2001
Kabellänge 730mm, Pinzettenöffnung 0,3mm bis 6mm
Lieferumfang: Bedienhandbuch und Korrekturschablone für Pinzettenöffnung
HIOKI 9268-10
für IM35xx, IM75xx, benötigt eine Spannungsquelle
HIOKI 9269-10
HIOKI IM9110
HIOKI IM9100
