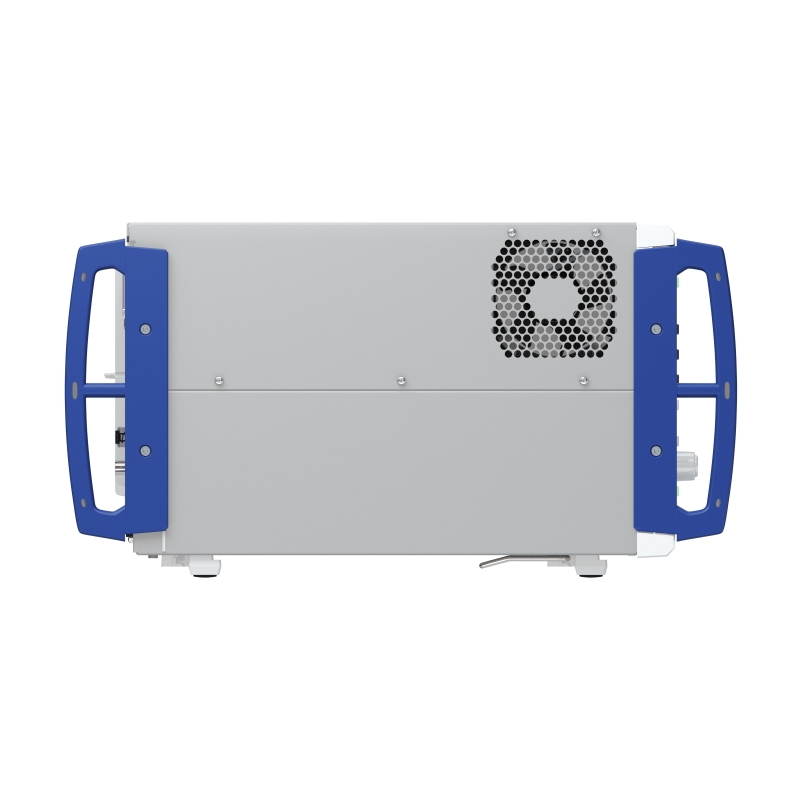

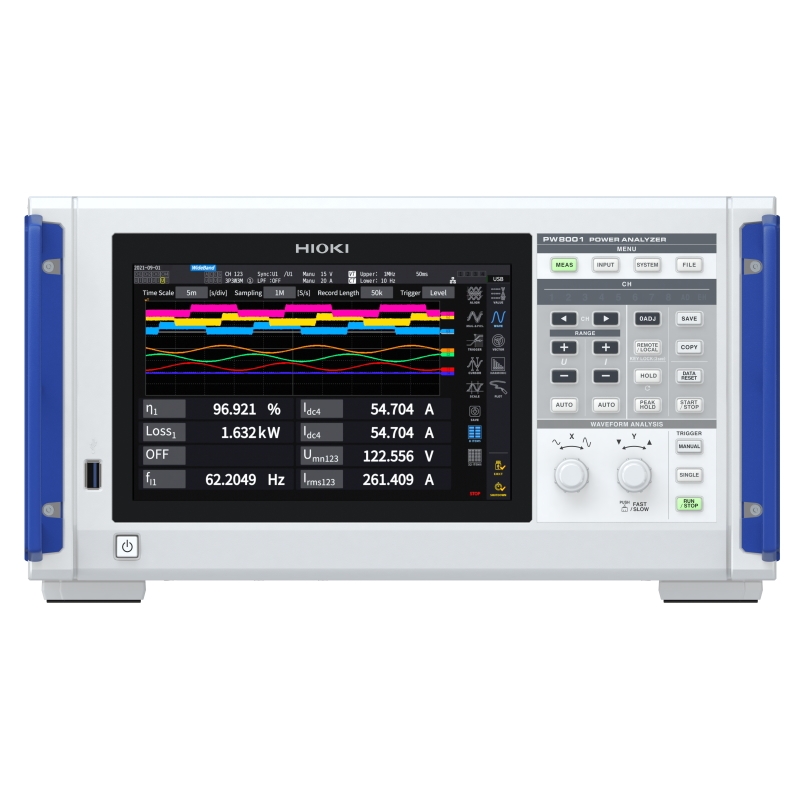

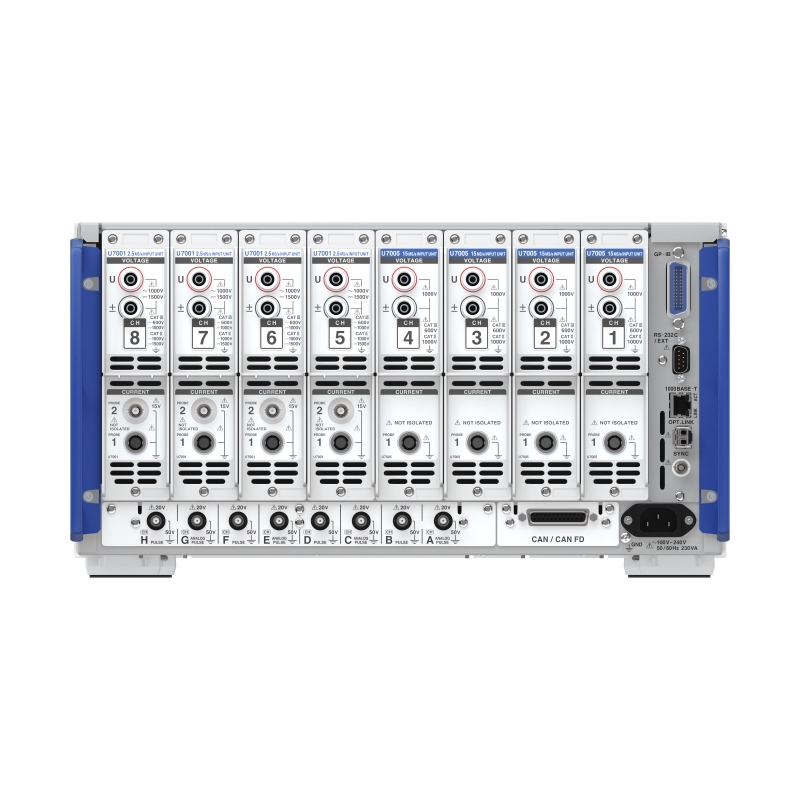

HIOKI PW8001-01
kostenfreies Angebot
Bestellware, Versandfertig innerhalb 6 Wochen
Vorführgerät
Grundgenauigkeit bis zu 0,03%, Bandbreite 0,1Hz bis zu 5MHz, Abtastrate bis zu 15MHz, bis zu 18-bit Auflösung,
Umax 1.000V AC, 1.500V DC, Ethernet-, GPIB- und RS-232C-Schnittstelle, adäquater Ersatz zu der Hioki PW6001 Serie
Lieferumfang: Netzkabel, Kurzhandbuch, GENNECT One Software
| Modell: | ohne Optionen |
|---|---|
| Kanäle: | 8 |
| Bandbreite: | 15MHz |
| Produktserie: | Hioki PW8001 |
Zubehör

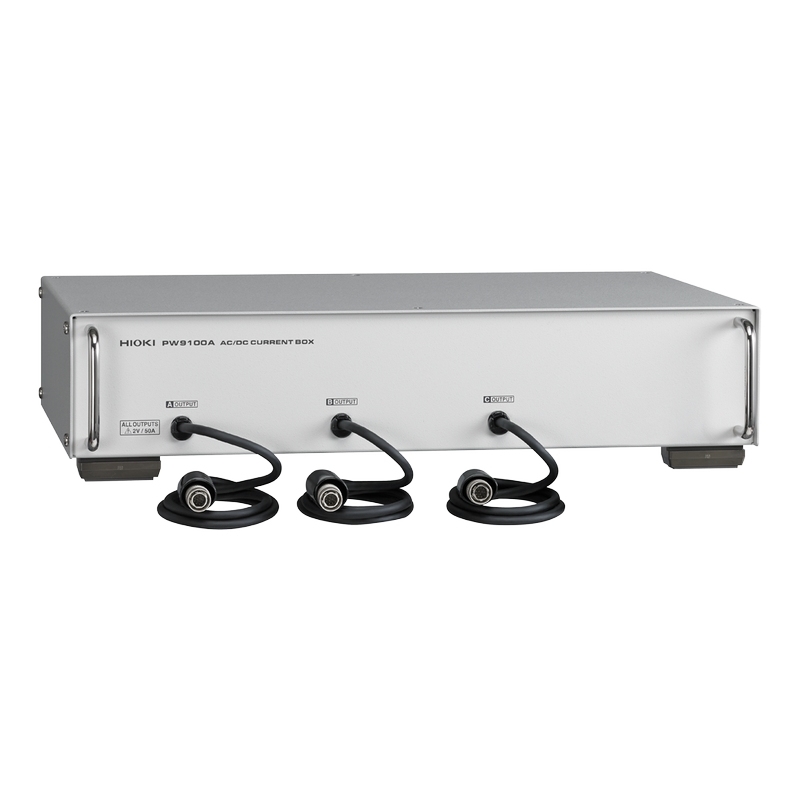

HIOKI PW9100A-3

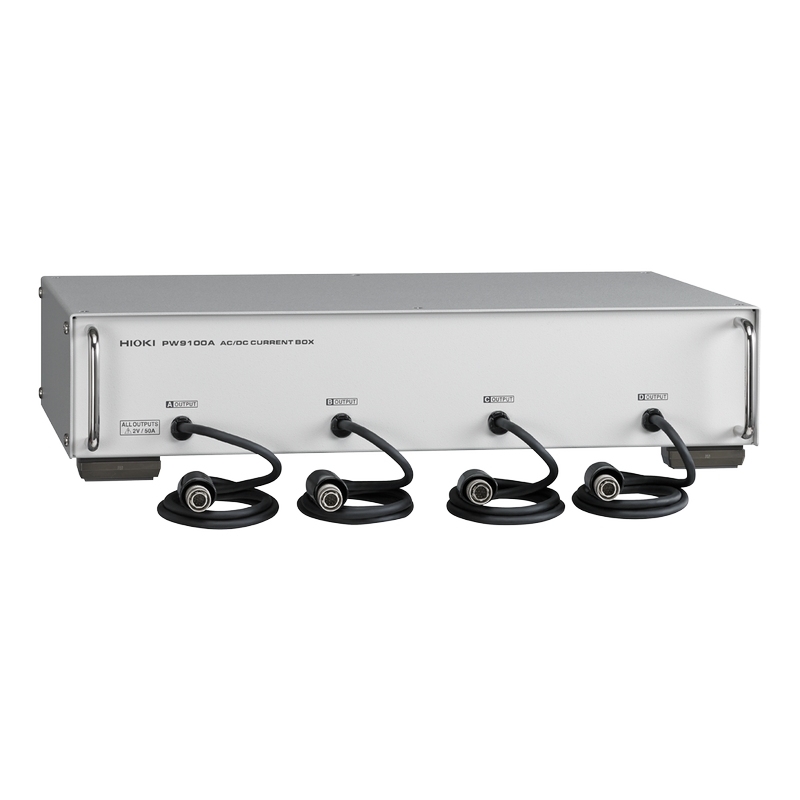

HIOKI PW9100A-4
HIOKI CT6904A
Ganuigkeit DC ± 0.045% rdg. ±0.037% f.s.
Der hochpräzise AC/DC-Stromsensor HIOKI CT6904A ermöglicht genaue Strommessungen in Hochfrequenz- und Leistungselektronik-Anwendungen. Er eignet sich für Prüfstände, Forschungsumgebungen sowie für die Leistungsanalyse moderner Antriebs- und Energieumwandlungssysteme. Dank weiter Bandbreite und hoher Genauigkeit liefert er reproduzierbare Messdaten für anspruchsvolle Tests.
Grundfunktionen
- Messung von AC/DC-Strömen bis 500 A
- Breite Bandbreite von DC bis 4 MHz
- Ausgangssignal 4 mV/A
- Zero-Flux-Technologie für hohe Präzision
- Hohe Gleichtaktunterdrückung mit 120 dB bei 100 kHz
- Einsatz in Leistungselektronik, EV-Invertern, Induktivitäten und Transformatoren
Der Stromsensor CT6904A kombiniert Flux-Gate-Technologie mit einem äußerst linearen Zero-Flux-Prinzip und erreicht dadurch eine Grundgenauigkeit von 0,027 %. Seine stabile Frequenzcharakteristik sorgt für minimalen Phasenfehler über einen breiten Messbereich hinweg, wodurch sich präzise Leistungsanalysen in Hochfrequenzsystemen durchführen lassen. Durch die konstante Gruppenlaufzeit erfolgt die Phasenkorrektur mit nur einem Korrekturpunkt, was besonders bei Messungen an EV-Invertern, Induktivitäten oder drahtlosen Ladesystemen von Vorteil ist. Mit seinem 32-mm-Kerndurchmesser, 3 m Kabellänge und der Kategorie 1000 V CAT III ist der Sensor vielseitig installierbar und für industrielle Einsatzbereiche ausgelegt. In Verbindung mit HIOKI-Leistungsanalysatoren wie dem PW8001 oder über ein Sensor-Netzteil auch mit Oszilloskopen und anderen DAQ-Systemen liefert er zuverlässige Daten für die Charakterisierung moderner Leistungselektronik. Seine hohe Reproduzierbarkeit auch bei hohen Frequenzen ermöglicht stabile Messergebnisse bei Motoranalysen, Transformatorverlustmessungen oder in erneuerbaren Energiesystemen.
Besonderheiten und Features
- Phasenverschiebungskorrektur in Kombination mit HIOKI-Leistungsanalysatoren
- Sehr flacher Frequenzgang für konstante Gruppenlaufzeit
- Hohe Linearität für präzise Leistungsanalysen
- Reduzierter Einfluss der Leiterposition
- Kompatibel mit CT9555, CT9556 und CT9557 Netzteilen
Schnittstellen und Kommunikationsmöglichkeiten
- ME15W-Schnittstelle für direkte Verbindung mit HIOKI-Analysatoren
- Nutzung mit Oszilloskopen und DAQ-Systemen über HIOKI-Sensor-Netzteile
- Analoges Ausgangssignal 4 mV/A
Als Zubehör bieten sich die HIOKI-Sensornetzteile sowie kompatible Leistungsanalysatoren und Messsysteme an, um den CT6904A optimal in bestehende Prüfstände zu integrieren und den Funktionsumfang zu erweitern.
HIOKI CT6862-05
adäquater Ersatz für HIOKI CT6862
HIOKI CT6872
HIOKI CT6872-01
HIOKI CT6863-05
adäquater Ersatz für HIOKI CT6863
HIOKI CT6873
HIOKI CT6873-01
HIOKI CT6875A
HIOKI CT6875A-1
HIOKI CT6876A
Ganuigkeit DC ± 0.04% rdg. ±0.008% f.s.
ersetzt ab Februar 2022 das Modell Hioki CT6846-05
HIOKI CT6876A-1
Ganuigkeit DC ± 0.04% rdg. ±0.008% f.s.
HIOKI CT6841A
Nachfolgemodell zum CT6841-05 mit Automatic Phase Correction (PW8001)
ersetzt ab Februar 2022 das Modell Hioki CT6841-05
HIOKI CT6877A
Ganuigkeit DC ± 0.04% rdg. ±0.008% f.s.
HIOKI CT6843A
Nachfolgemodell zum CT6843-05 mit Automatic Phase Correction (PW8001)
ersetzt ab Februar 2022 das Modell Hioki CT6843-05
HIOKI CT6877A-1
Ganuigkeit DC ± 0.04% rdg. ±0.008% f.s.
HIOKI CT6844A
Nachfolgemodell zum CT6844-05 mit Automatic Phase Correction (PW8001)
adäquater Ersatz für Hioki CT6844-05
HIOKI CT6845A
Nachfolgemodell zum CT6845-05 mit Automatic Phase Correction (PW8001)
ersetzt ab Februar 2022 das Modell Hioki CT6845-05
HIOKI CT6846A
Nachfolgemodell zum CT6846-05 mit Automatic Phase Correction (PW8001)
ersetzt ab Februar 2022 das Modell Hioki CT6846-05
