Das AccuRes Resistance Standard 1310B vereint hochstabile Präzisionswiderstände, einen integrierten Scanner und eine temperaturgeregelte Kammer in einem kompakten Kalibriersystem. Es wurde speziell für die automatisierte Kalibrierung von Digitalvoltmessgeräten, Multimetern und Kalibratoren entwickelt. Der große Widerstandsbereich von 0,1 O bis 1 GO macht das Gerät zu einer zentralen Referenzlösung für anspruchsvolle Kalibrieranwendungen.

Grundfunktionen

• 11 Präzisionswiderstände von 0,1 O bis 1 GO
• Temperaturgeregelte Messkammer für hohe Langzeitstabilität
• Integrierter 4-Leiter-Scanner mit niedriger Thermospannung
• Touchscreen mit Kalibrierwerten, Driftinformationen und Historie
• 0,1-O-Standard für Ströme bis 3 A geeignet
• 1-O-Standard für Stromkalibrierungen nutzbar
• Frontpanel- oder GPIB-Steuerung
• Zwei zusätzliche externe Kanäle für weitere Kalibriergeräte

Das 1310B wurde als zentrale Kalibrierplattform für automatisierte Prüf- und Kalibriersysteme konzipiert. Alle Widerstandsstandards befinden sich in einer temperaturstabilisierten Kammer, wodurch sehr geringe Temperaturkoeffizienten und eine außergewöhnlich hohe Stabilität erreicht werden. Mit elf Referenzwerten deckt das Gerät die typischen Dekadenwerte ab, die in der hochgenauen Widerstandskalibrierung benötigt werden.

Die integrierte Scanner-Technologie ermöglicht die Auswahl des gewünschten Widerstandswertes ohne manuelles Umverdrahten. Dadurch werden Bedienfehler reduziert und Kalibrierabläufe deutlich beschleunigt. Über den Touchscreen lassen sich aktuelle Kalibrierdaten, historische Werte sowie Driftinformationen komfortabel überwachen. Ein intern verbauter PT100-Temperatursensor erlaubt zusätzlich die Kontrolle der Temperatur innerhalb der geregelten Kammer.

Dank seiner hohen Stabilität von weniger als 2,5 µO/O pro Jahr eignet sich das System besonders für Kalibrierlabore sowie automatisierte Prüfplätze zur Kalibrierung von Digitalvoltmetern, Präzisionsmultimetern und Kalibratoren. Durch die Zusammenführung von Präzisionswiderständen, Temperaturkammer und Scanner werden mehrere Einzelgeräte in einer einzigen Lösung ersetzt.

Besonderheiten und Features

• Komplette Widerstandsdekade von 0,1 O bis 1 GO
• Hohe Langzeitstabilität von < 2,5 µO/O pro Jahr
• Temperaturkontrollierte Kammer für konstante Referenzwerte
• Benutzerfreundliche Touchscreen-Bedienung
• Anzeige von Kalibrierwerten, Driftverlauf und Historie
• Direkter Anschluss über ein einziges Ausgangskabel
• Kombination aus Widerstandsnormalen, Scanner und Temperaturkammer
• Geeignet für automatisierte Kalibrierprozesse

Schnittstellen und Kommunikationsmöglichkeiten

• GPIB-Schnittstelle
• Bedienung über Frontpanel
• Zwei externe Kanäle zur Einbindung zusätzlicher AC- und DC-Kalibriergeräte

Die beiden externen Kanäle erweitern das System zu einem flexiblen Kalibrier-Hub für zusätzliche AC- und DC-Referenzgeräte. In Verbindung mit automatisierten Kalibrierstationen lässt sich das 1310B effizient in bestehende Prüfabläufe integrieren und trägt zur Vereinfachung komplexer Kalibrieraufgaben bei.

Das AccuRes Resistance Standard 1310B vereint hochstabile Präzisionswiderstände, einen integrierten Scanner und eine temperaturgeregelte Kammer in einem kompakten Kalibriersystem. Es wurde speziell für die automatisierte Kalibrierung von Digitalvoltmessgeräten, Multimetern und Kalibratoren entwickelt. Der große Widerstandsbereich von 0,1 O bis 1 GO macht das Gerät zu einer zentralen Referenzlösung für anspruchsvolle Kalibrieranwendungen.

Grundfunktionen

• 11 Präzisionswiderstände von 0,1 O bis 1 GO
• Temperaturgeregelte Messkammer für hohe Langzeitstabilität
• Integrierter 4-Leiter-Scanner mit niedriger Thermospannung
• Touchscreen mit Kalibrierwerten, Driftinformationen und Historie
• 0,1-O-Standard für Ströme bis 3 A geeignet
• 1-O-Standard für Stromkalibrierungen nutzbar
• Frontpanel- oder GPIB-Steuerung
• Zwei zusätzliche externe Kanäle für weitere Kalibriergeräte

Das 1310B wurde als zentrale Kalibrierplattform für automatisierte Prüf- und Kalibriersysteme konzipiert. Alle Widerstandsstandards befinden sich in einer temperaturstabilisierten Kammer, wodurch sehr geringe Temperaturkoeffizienten und eine außergewöhnlich hohe Stabilität erreicht werden. Mit elf Referenzwerten deckt das Gerät die typischen Dekadenwerte ab, die in der hochgenauen Widerstandskalibrierung benötigt werden.

Die integrierte Scanner-Technologie ermöglicht die Auswahl des gewünschten Widerstandswertes ohne manuelles Umverdrahten. Dadurch werden Bedienfehler reduziert und Kalibrierabläufe deutlich beschleunigt. Über den Touchscreen lassen sich aktuelle Kalibrierdaten, historische Werte sowie Driftinformationen komfortabel überwachen. Ein intern verbauter PT100-Temperatursensor erlaubt zusätzlich die Kontrolle der Temperatur innerhalb der geregelten Kammer.

Dank seiner hohen Stabilität von weniger als 2,5 µO/O pro Jahr eignet sich das System besonders für Kalibrierlabore sowie automatisierte Prüfplätze zur Kalibrierung von Digitalvoltmetern, Präzisionsmultimetern und Kalibratoren. Durch die Zusammenführung von Präzisionswiderständen, Temperaturkammer und Scanner werden mehrere Einzelgeräte in einer einzigen Lösung ersetzt.

Besonderheiten und Features

• Komplette Widerstandsdekade von 0,1 O bis 1 GO
• Hohe Langzeitstabilität von < 2,5 µO/O pro Jahr
• Temperaturkontrollierte Kammer für konstante Referenzwerte
• Benutzerfreundliche Touchscreen-Bedienung
• Anzeige von Kalibrierwerten, Driftverlauf und Historie
• Direkter Anschluss über ein einziges Ausgangskabel
• Kombination aus Widerstandsnormalen, Scanner und Temperaturkammer
• Geeignet für automatisierte Kalibrierprozesse

Schnittstellen und Kommunikationsmöglichkeiten

• GPIB-Schnittstelle
• Bedienung über Frontpanel
• Zwei externe Kanäle zur Einbindung zusätzlicher AC- und DC-Kalibriergeräte

Die beiden externen Kanäle erweitern das System zu einem flexiblen Kalibrier-Hub für zusätzliche AC- und DC-Referenzgeräte. In Verbindung mit automatisierten Kalibrierstationen lässt sich das 1310B effizient in bestehende Prüfabläufe integrieren und trägt zur Vereinfachung komplexer Kalibrieraufgaben bei.

Das AccuRes Resistance Standard 1310B vereint hochstabile Präzisionswiderstände, einen integrierten Scanner und eine temperaturgeregelte Kammer in einem kompakten Kalibriersystem. Es wurde speziell für die automatisierte Kalibrierung von Digitalvoltmessgeräten, Multimetern und Kalibratoren entwickelt. Der große Widerstandsbereich von 0,1 O bis 1 GO macht das Gerät zu einer zentralen Referenzlösung für anspruchsvolle Kalibrieranwendungen.

Grundfunktionen

• 11 Präzisionswiderstände von 0,1 O bis 1 GO
• Temperaturgeregelte Messkammer für hohe Langzeitstabilität
• Integrierter 4-Leiter-Scanner mit niedriger Thermospannung
• Touchscreen mit Kalibrierwerten, Driftinformationen und Historie
• 0,1-O-Standard für Ströme bis 3 A geeignet
• 1-O-Standard für Stromkalibrierungen nutzbar
• Frontpanel- oder GPIB-Steuerung
• Zwei zusätzliche externe Kanäle für weitere Kalibriergeräte

Das 1310B wurde als zentrale Kalibrierplattform für automatisierte Prüf- und Kalibriersysteme konzipiert. Alle Widerstandsstandards befinden sich in einer temperaturstabilisierten Kammer, wodurch sehr geringe Temperaturkoeffizienten und eine außergewöhnlich hohe Stabilität erreicht werden. Mit elf Referenzwerten deckt das Gerät die typischen Dekadenwerte ab, die in der hochgenauen Widerstandskalibrierung benötigt werden.

Die integrierte Scanner-Technologie ermöglicht die Auswahl des gewünschten Widerstandswertes ohne manuelles Umverdrahten. Dadurch werden Bedienfehler reduziert und Kalibrierabläufe deutlich beschleunigt. Über den Touchscreen lassen sich aktuelle Kalibrierdaten, historische Werte sowie Driftinformationen komfortabel überwachen. Ein intern verbauter PT100-Temperatursensor erlaubt zusätzlich die Kontrolle der Temperatur innerhalb der geregelten Kammer.

Dank seiner hohen Stabilität von weniger als 2,5 µO/O pro Jahr eignet sich das System besonders für Kalibrierlabore sowie automatisierte Prüfplätze zur Kalibrierung von Digitalvoltmetern, Präzisionsmultimetern und Kalibratoren. Durch die Zusammenführung von Präzisionswiderständen, Temperaturkammer und Scanner werden mehrere Einzelgeräte in einer einzigen Lösung ersetzt.

Besonderheiten und Features

• Komplette Widerstandsdekade von 0,1 O bis 1 GO
• Hohe Langzeitstabilität von < 2,5 µO/O pro Jahr
• Temperaturkontrollierte Kammer für konstante Referenzwerte
• Benutzerfreundliche Touchscreen-Bedienung
• Anzeige von Kalibrierwerten, Driftverlauf und Historie
• Direkter Anschluss über ein einziges Ausgangskabel
• Kombination aus Widerstandsnormalen, Scanner und Temperaturkammer
• Geeignet für automatisierte Kalibrierprozesse

Schnittstellen und Kommunikationsmöglichkeiten

• GPIB-Schnittstelle
• Bedienung über Frontpanel
• Zwei externe Kanäle zur Einbindung zusätzlicher AC- und DC-Kalibriergeräte

Die beiden externen Kanäle erweitern das System zu einem flexiblen Kalibrier-Hub für zusätzliche AC- und DC-Referenzgeräte. In Verbindung mit automatisierten Kalibrierstationen lässt sich das 1310B effizient in bestehende Prüfabläufe integrieren und trägt zur Vereinfachung komplexer Kalibrieraufgaben bei.

Automated Artifact Calibrator 1330A

Der kürzlich vorgestellte Artefakt-Transfer-Standard (1330A) von Measurements International ist ein äußerst vielseitiges, genaues Instrument, das die Anforderungen von Labors für die automatische Artefakt-Kalibrierung (zur Zuweisung von Werten zu intern generierten Parametern) von Kalibratoren und DMMs erfüllt.

Dieser Prozess wird in der Regel mit einer kleinen Anzahl von Standards in den empfohlenen Kalibrierintervallen durchgeführt, die im Handbuch des Kalibrators oder DMM-Herstellers angegeben sind. Das 1330A besteht aus einem temperaturgeregelten Gerätegehäuse, drei Referenzstandards und einem Batterie-Backup. Eine Stromversorgung ist extern (Teil des Netzkabels).

Highlights

• Primär 1 Ohm, 10 kOhm und 10V Referenz
• Manuelle (Drucktasten an der Frontplatte) oder automatische Steuerung (Auswahl über GPIB-Schnittstelle).
• Ausgangsanschlüsse für Kalibrator oder DMM auf der Vorderseite.
• Der aktuelle Standardwert wird aus früheren Kalibrierungen extrapoliert.
• Die Ofentemperatur wird von einem internen PRT überwacht
• Kalibrierte Werte der in das Gerät eingegebenen Standards.
• Das Display auf der Vorderseite mit Anzeige des Zertifizierungswertes
• Drei Standards in temperaturgeregelter Kammer

1340A Hochpräzisions-Spannungsteiler
Der Hochpräzisions-Spannungsteiler 1340A von Measurements International ist dank seines benutzerfreundlichen Designs, das mit den besten Eigenschaften für eine optimale Leistung ausgestattet ist, die erste Wahl für die Messtechnikbranche.

• Beste Genauigkeit < 0,04 ppm
• Kosteneffizienz
• Keine Selbstkorrektur erforderlich
• 10:1, 100:1, 1000:1 und 10.000:1 Verhältnisse
• Maximale Spannung 1100 V
• Einfach zu handhabendes Design

Das Model 4304 ist ein Vier-Element-Widerstandnormal. Die Vier Widerstandselemente: 1 Ohm, 10 kOhm, 1 MOhm und 100 MOhm weisen eine hohe Stabilität und etrem niedrige Temperaturkoeffizienz und das alles in einem portablen Gehäuse. Jedes Ausgangswiderstandselement ist von der Vorderseite des Geräts aus zugänglich und verfügt über vier Anschlussklemmen, die für einen einfachen Anschluss mit Kabelschuhen oder Drähten geeignet sind. Die Widerstandselemente werden auf 30 °C gehalten, wobei der Temperaturbereich der Betriebsumgebung von 20 °C bis 26 °C reicht. Ein internes Batterie-Backup hält die Temperatur unter normalen Transportbedingungen bis zu 140 Stunden lang aufrecht.

Highlights

• Batterie Backup
• 1 Ohm, 10 kOhm, 1 MOhm 100 MOhm Werte
• Benutzerdefinierte Werte verfügbar
• Stabilität < 2.5 x 10^-6/Jahr
• Temperaturkoeffizient < 0,005 x 10^-6
• Temperaturregulierung ± 0.01 °C/Jahr

Das Modell 4310 ist eine Serie von Präzisionswiderstandsnormalen mit zehn Elementen. Mit dem Modell 4310 erhalten Sie die beste Leistung, die derzeit auf dem Markt erhältlich ist. In Kombination mit der Erfahrung von MI in der automatisierten Widerstandsmessung ist das Modell 4310 eine temperaturgesteuerte 10-Element-Arbeitswiderstandsreferenz.

Die zehn Widerstandselemente decken den Bereich von 0,1 Ohm bis 100 MOhm ab. Die Widerstandselemente sind in einer einzigen temperaturgeregelten Kammer untergebracht und zeichnen sich durch hervorragende Stabilität und niedrige Temperaturkoeffizienten aus. Jedes Widerstandselement ist von der Rückwand aus über vier Anschlussklemmen zugänglich, die für Bananenstecker, Kabelschuhe oder Drähte geeignet sind. Andere Widerstandswerte als die bisher genannten Dekadenwerte sind ebenfalls erhältlich.

Die in der Kammer montierten Widerstandselemente sind die gleichen, die auch in den Standard-Luftwiderständen der Serie MI 9331 verwendet werden. Der Temperaturkoeffizient dieser Widerstände wird durch die Steuerung der Temperatur der internen Kammer reduziert, um eine ausgezeichnete Langzeitstabilität zu erreichen.

Die innere Kammer des 4310 ist vom Gehäuse isoliert und kann geerdet oder geschützt werden. Die Temperatur der Kammer wird mit einem Thermistor und einer Brückenschaltung überwacht. Ein Potentiometer mit variabler Verstärkung auf der Frontplatte kann zum Ablesen der Temperaturverschiebung eingestellt werden.

Die Widerstandselemente werden auf 30 °C gehalten, wobei der Temperaturbereich der Betriebsumgebung von 18 bis 28 °C reicht. Andere Kammertemperaturen sind ebenfalls erhältlich.

Highlights

• 6 bis 10 Dekadenwerte
• Widerstandsrange 0.1 Ohm bis 100 MOhm
• Andere verfügbare Werte
• Thermometrische Werte verfügbar
• 4-Terminal-verbindungen
• <2.5 ppm/Jahr Stabilität
• Temperaturkoeffizient < 0,005 ppm/°C
• Temperaturregulation ± 0.01 °C pro Jahr

Temperaturgeregelte Widerstand-Serie 4310HR

Das 4310HR ist ein Sechs-Element-Widerstandsnormal, welches Ihnen die beste Performance auf dem Markt ermöglcht. Der 4310HR nutzt das bewährte Dreieck-Stern-Netzwerk für unübertroffene Genauigkeit und Präzision. Bei der Auswahl jedes verwendeten Elements wird besonders darauf geachtet, dass es die Spezifikationen und die Leistung erfüllt, die Sie von einem MI-Produkt erwarten.

Die sechs Widerstandselemente decken den Bereich von 10 MOhm bis 100 TOhm ab und werden bei 30 °C gehalten, wobei der Temperaturbereich der Betriebsumgebung 23 °C ± 5 °C beträgt. Die Elemente zeichnen sich durch hervorragende Stabilität und extrem niedrige Temperaturkoeffizienten aus, die in einer einzigen Einheit untergebracht sind. Jeder Widerstand ist von der Teflonrückwand aus zugänglich, wobei alle Anschlüsse über N-Stecker erfolgen. Das Modell 4310HR kann in jedes standardmäßige 19-Zoll-Instrumentenrack eingebaut werden.

Basierend auf den hochgenauen Widerstandsnormalen der Serie 9331H (erschienen 2013), kombiniert mit der der Dual-Source-Bridge-Technologie und der Ersetzung älterer Messmethoden haben die Kunden ein höheres Niveau an Widerstandsnormalen als bei früheren Methoden im Bereich von 10 MOhm bis 100 TOhm.

Highlights

• 100 MOhm bis 10 TOhm Elemente
• Benutzerdefinierte Werte einstellbar
• N-Typ-Verbinder
• Temperatur-Koeffizient ± 0,2 ppm/0 °C
• Eliminiert Anforderungen an Ölbad/Luftbad
• Schwache thermische EMF's - Abgeschirmte Kammer
• Temperaturregelung: ± 0,01 °C pro Jahr

Das neue Modell 6000C ist eine vollautomatische Messbrücke, die auf dem Cutkosky-Teiler-Prinzip basiert. Diese Technologie ermöglicht präzisere Messungen von Hochpräzisionswiderständen bei gleichzeitig geringeren Strömen. Der sogenannte Cutkosky- oder Binärspannungs-Teiler (Binary Voltage Divider, BVD) eliminiert typische Fehler, die bei herkömmlichen Gleichstrom-Komparatoren auftreten, und bietet dabei deutlich verbesserte Messunsicherheiten.

Ein integrierter Schutzkreis (Guard) schützt den Messkreis vor Störeinflüssen. Dieser Guard kann auch verwendet werden, um Messleitungen, abgeschirmte Detektoren oder Widerstandsgehäuse anzusteuern. Dadurch wird der Isolationswiderstand erhöht und die Gesamtleistung verbessert.

Für den Betrieb des Systems wird eine stabile Spannungsquelle sowie ein Digitalvoltmeter (DVM) benötigt. Die bevorzugte Spannungsquelle ist das Modell MI 1000B, da es eine hohe Spannungsstabilität bietet und zusätzliche Automatisierungsfunktionen ermöglicht. Das System ist mit verschiedenen DVMs kompatibel, darunter Fluke 8508A/8588A, Keysight 3458A oder Keithley 2000. Die besten Ergebnisse werden in der Regel mit dem Keysight 3458A erzielt, wenn dieser als abgeschirmter Detektor eingesetzt wird.

Das Modell 6000C verfügt über einen Vierkanal-Matrix-Scanner mit den Eingängen R1, R2, R3 und R4. In Kombination mit den 4200er Low-Thermal-Vierleiter-Matrix-Scannern kann die Anzahl der Eingänge auf bis zu 40 erweitert werden.

Die Kalibrierung des 6000C erfolgt einfach und automatisch. Die Kalibrierdaten werden gespeichert und können für historische Analysen verwendet werden. Neue Kalibrierdaten werden mit den vorherigen verglichen, um mögliche Abweichungen oder Drift im BVD zu erkennen.

Das Grundprinzip der automatisierten Hochwiderstands-Messbrücke 6000C basiert auf dem Binärspannungs-Teiler (BVD). Die Referenzspannung wird durch das Modell 1000B bereitgestellt – eine rauscharme, driftarme und programmierbare Gleichspannungsquelle. Diese wird an die rückseitigen Eingangsklemmen des 6000C angeschlossen.

Ein DVM mit einem Eingangswiderstand von mindestens 10 GΩ misst die Differenz zwischen der Ausgangsspannung des BVD und der Prüflingsspannung. Ein isolierter Guard-Kreis schützt sowohl den BVD als auch das DVM während der Messung. Zusätzlich kann die Guard-Spannung verwendet werden, um Gehäuse oder Abschirmungen der zu prüfenden Widerstände anzusteuern, um Leckströme zwischen Gehäuse und Widerstand zu minimieren.

Features

• Micro-Controller für verbesserte Geschwindigkeit und Funktionalität
• kapazitiver Touchscreen mit verbessertem Design und benutzerfreundlicher Bedienung
• Beste Genauigkeit < 0,025 µΩ/Ω
• Maximales Verhältnis 14:1
• IEEE488.2 Standard
• Systemintegration mit Matrixscannern von Measurements International (MI) und High-Current Range Extenders
• Null-Filter
• 1 kHz Sample Rate
• Wählbare Einschwingzeit und Messzeit
• Zwei wählbare Messalgorithmen

Als eigenständiges Gerät ist der 6020Q in der Lage, die Sweep-Prüfung, den Kontaktwiderstand, die Längspotenzialdifferenz (Verlustleistung) und die Hall-Widerstandsmessungen an der Quantum Hall Resistance (QHR) durchzuführen. Sie können menügesteuerte Funktionen über das Display an der Frontplatte oder über IEEE-488 auswählen. Sie können den 6020Q auch als hochgenaue Gleichstrom-Widerstandsverhältnisbrücke zur Kalibrierung von Widerständen mit 1 Ω oder 10 kΩ Standardwiderständen verwenden. Für Labore ohne QHR-System kann der 6020Q zum Aufbau von 1 Ω oder zum Abbau von 10 kΩ verwendet werden.

Die Software von Measurements International bietet die Erstellung von MI-Berichten, historische Analysen sowie die Dokumentation und Korrektur von Widerstandsdriftraten. In Kombination mit einem Standard-Widerstandsölbad 9400 oder einem Luftbad 9300A können Alpha- und Beta-Berechnungen automatisch für die zu prüfenden Widerstände durchgeführt werden.

Als eigenständiges Gerät ist der 6020Q in der Lage, die Sweep-Prüfung, den Kontaktwiderstand, die Längspotenzialdifferenz (Verlustleistung) und die Hall-Widerstandsmessungen an der Quantum Hall Resistance (QHR) durchzuführen. Sie können menügesteuerte Funktionen über das Display an der Frontplatte oder über IEEE-488 auswählen. Sie können den 6020Q auch als hochgenaue Gleichstrom-Widerstandsverhältnisbrücke zur Kalibrierung von Widerständen mit 1 Ω oder 10 kΩ Standardwiderständen verwenden. Für Labore ohne QHR-System kann der 6020Q zum Aufbau von 1 Ω oder zum Abbau von 10 kΩ verwendet werden.

Die Software von Measurements International bietet die Erstellung von MI-Berichten, historische Analysen sowie die Dokumentation und Korrektur von Widerstandsdriftraten. In Kombination mit einem Standard-Widerstandsölbad 9400 oder einem Luftbad 9300A können Alpha- und Beta-Berechnungen automatisch für die zu prüfenden Widerstände durchgeführt werden.

Als eigenständiges Gerät ist der 6020Q in der Lage, die Sweep-Prüfung, den Kontaktwiderstand, die Längspotenzialdifferenz (Verlustleistung) und die Hall-Widerstandsmessungen an der Quantum Hall Resistance (QHR) durchzuführen. Sie können menügesteuerte Funktionen über das Display an der Frontplatte oder über IEEE-488 auswählen. Sie können den 6020Q auch als hochgenaue Gleichstrom-Widerstandsverhältnisbrücke zur Kalibrierung von Widerständen mit 1 Ω oder 10 kΩ Standardwiderständen verwenden. Für Labore ohne QHR-System kann der 6020Q zum Aufbau von 1 Ω oder zum Abbau von 10 kΩ verwendet werden.

Die Software von Measurements International bietet die Erstellung von MI-Berichten, historische Analysen sowie die Dokumentation und Korrektur von Widerstandsdriftraten. In Kombination mit einem Standard-Widerstandsölbad 9400 oder einem Luftbad 9300A können Alpha- und Beta-Berechnungen automatisch für die zu prüfenden Widerstände durchgeführt werden.

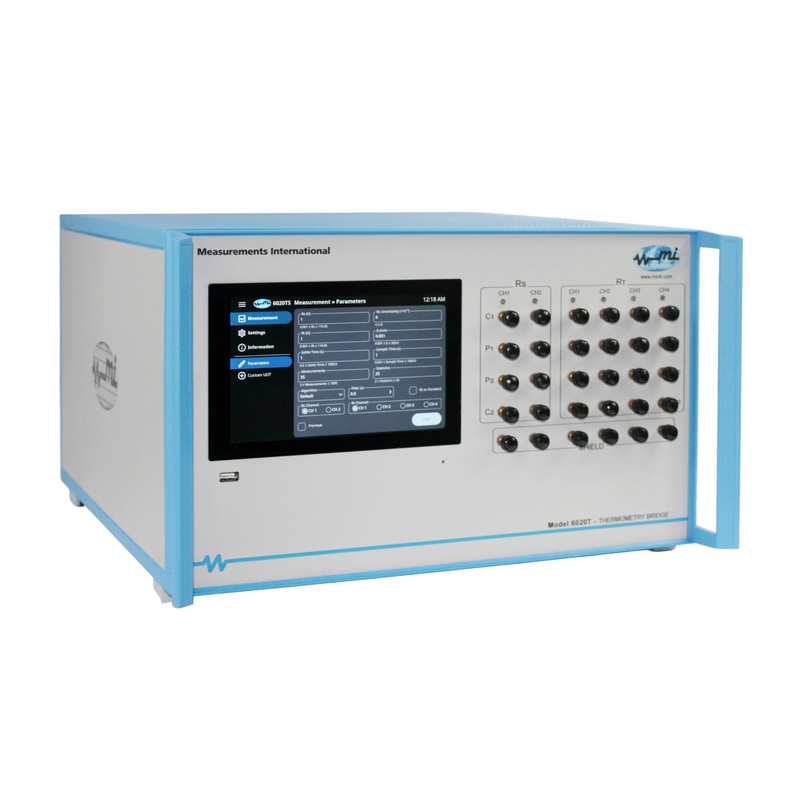

Temperaturmessbrücke 6020T

Die Temperaturmessbrücke 6020T ist die erste Wahl des Messtechnikers für Thermometriemessungen im Labor. Dank ihrer innovativen Technologie ist die 6020T aufgrund ihrer Geschwindigkeit, Messgenauigkeit und Datenverarbeitungsfunktion das bevorzugte primäre Thermometrie-Messsystem in nationalen Messinstituten (NMIs) und anderen Primärlabors weltweit. Das 6020T wurde für Flexibilität und Benutzerfreundlichkeit entwickelt. Das 6020T verfügt über eine erhöhte Empfindlichkeit in Amperewindungen (AT) mit mehr Windungen sowohl auf der Master- als auch auf der Slave-Wicklung und eine Spannungsrückkopplungsschaltung zur Verbesserung des Linearitätsfehlers des Nanovoltverstärkers. Verbessert wurde auch das Übersetzungsverhältnis von bisher 1,5:1 auf den neuen Übersetzungsbereich von 0,1 bis zu einem maximalen Übersetzungsverhältnis von 5, so dass die Kunden alle ihre Anforderungen erfüllen können. MI-Kunden verfügen nun über unübertroffene Merkmale und Funktionen zur Unterstützung der erstklassigen Messunsicherheitsfähigkeit des 6020T.

Highlights

• Beste Genauigkeit ± 0,015 ppm von 1 Ohm bis 10 kOhm (entspricht einer Genauigkeit von 0,004 mK bei TPW1 )
• 0,1 Ohm bis 100 kOhm Bereich
• 6-Kanal-Frontplatten-Scanner mit Warmhalte-Strömen.
• Schnellmessmodus
• Die Stromumkehrrate beträgt nur 2 Sekunden.
• Speichern Sie Kalibrierkoeffizienten für bis zu 5 Thermometer ohne Softwareunterstützung.

Temperaturmessbrücke 6020T

Die Temperaturmessbrücke 6020T ist die erste Wahl des Messtechnikers für Thermometriemessungen im Labor. Dank ihrer innovativen Technologie ist die 6020T aufgrund ihrer Geschwindigkeit, Messgenauigkeit und Datenverarbeitungsfunktion das bevorzugte primäre Thermometrie-Messsystem in nationalen Messinstituten (NMIs) und anderen Primärlabors weltweit. Das 6020T wurde für Flexibilität und Benutzerfreundlichkeit entwickelt. Das 6020T verfügt über eine erhöhte Empfindlichkeit in Amperewindungen (AT) mit mehr Windungen sowohl auf der Master- als auch auf der Slave-Wicklung und eine Spannungsrückkopplungsschaltung zur Verbesserung des Linearitätsfehlers des Nanovoltverstärkers. Verbessert wurde auch das Übersetzungsverhältnis von bisher 1,5:1 auf den neuen Übersetzungsbereich von 0,1 bis zu einem maximalen Übersetzungsverhältnis von 5, so dass die Kunden alle ihre Anforderungen erfüllen können. MI-Kunden verfügen nun über unübertroffene Merkmale und Funktionen zur Unterstützung der erstklassigen Messunsicherheitsfähigkeit des 6020T.

Highlights

• Beste Genauigkeit ± 0,015 ppm von 1 Ohm bis 10 kOhm (entspricht einer Genauigkeit von 0,004 mK bei TPW1 )
• 0,1 Ohm bis 100 kOhm Bereich
• 6-Kanal-Frontplatten-Scanner mit Warmhalte-Strömen.
• Schnellmessmodus
• Die Stromumkehrrate beträgt nur 2 Sekunden.
• Speichern Sie Kalibrierkoeffizienten für bis zu 5 Thermometer ohne Softwareunterstützung.

Die AccuBridge® 6242D ist ideal für Messungen sowohl in der Widerstandsmesstechnik als auch für Temperaturthermometer-Anwendungen. Die innovative Technologie des 6242D, seine Geschwindigkeit, Messgenauigkeit und Datenverarbeitungsfunktionen machen es zum bevorzugten primären Widerstandsmesssystem in Primär- und Kalibrierlaboratorien weltweit. Das 6242D ist auf Flexibilität und Benutzerfreundlichkeit ausgelegt.

Die 6242D selbst kann einen Standardwiderstand mit einem anderen zu prüfenden Widerstand ins Verhältnis setzen. Optionale 10-, 16- oder 20-Kanal-Scanner können einzeln oder zusammen verwendet werden, um bis zu 40 Kanäle zur Verhältnismessung zu verbinden.

Das 6242D eignet sich perfekt für die Bedienung über das Bedienfeld, oder Sie können es mit der Windows®-basierten MI 6242D-SW Betriebssoftware für vollautomatische Messungen, Verlaufsprotokollierung, grafische Darstellung und Regressionsanalyse.

Traditionelle Stromshunts leiden unter Temperaturstabilität und Probleme mit dem Leistungskoeffizienten. Der im 6311A verwendete Stromwandler hat diese Probleme nicht.
Der 100:1-Bereich hat einen Maximalstrom von 10A und der 1000:1-Bereich hat
einen maximalen Strom von 300A.
Beide Bereiche können Gleich- und Wechselstrom bis 1kHz mit einer Unsicherheit von <5 ppm und <20 ppm.

Features

• 10A (100:1) und 300A (1000:1) Bereiche
• Keine Stabilisierungsphase
• Kein Leistungskoeffizient
• Kein Temperaturkoeffizient
• DC- und AC-Betrieb

Der 6314A verwendet die Wicklungen des DC Stromkomparator (DCC) zur Teilung des Eingangsstroms durch 1000. Der Mindeststrom des 6314A beträgt 150 A und der maximale Strom beträgt 3000 A.
Der 6314A verarbeitet sowohl Gleich- als auch Wechselstrom mit einer Unsicherheit, die etwa 20-mal geringer ist als bei einem DC-Stromshunt.
Der 6314A kann auch mit dem 6311A kombiniert werden, um sehr große Ströme bis auf wenige mA zu reduzieren. Zum Beispiel kann ein 6314A verwendet werden, um bis zu 3000 A auf
auf 3 A zu teilen, die mit einem 6311A weiter auf 30 mA geteilt werden können. Auf diese Weise können ein 1 Ω Standardwiderstand und ein 8½-stelliges DMM verwendet werden, um 3000 A mit
Unsicherheiten von einigen ppm zu messen.

Features

• 3000A DC (1000:1) und 1000A AC (1000:1) Bereiche
• Keine Stabilisierungsphase
• Kein Leistungskoeffizient
• Kein Temperaturkoeffizient
• DC- und AC-Betrieb

Widerstandsmessbrücke 6600A

Getreu dem Motto "Metrology is our Science, Accuracy is our Business™" hat Measurements International (MI) die erste kommerziell erhältliche automatisierte Dual Source High Resistance Bridge (Modell 6600A) vorgestellt. Das Prinzip der Dual Source High Resistance Bridge hat sich aufgrund seiner beispiellosen Genauigkeit und Stabilität im Vergleich zu anderen Methoden zur primären Messtechnik aller nationalen Messlabors (NMIs) weltweit entwickelt. Mehrere Betriebsmodi des 6600A ermöglichen es dem Benutzer, Widerstandsmessungen auf unterschiedliche Weise durchzuführen.

Highlights

• Basiert auf dem bewährten NMI Design
• Bereich: 100 kOHm bis 10 POhm
• Spannung: 1 V bis 1000 V (5000 V optional)
• Automatische und manuelle Benutzung möglich
• 10- und 20 Kanal Koaxial Matrix-Scanner (optional)
• Umwelt- und Drucküberwachung (optional)
• Verhältnis 1:1, 1:10, 100:1, 1000:1
• Mehrere Betriebsmodi

Die 8110A 10-Volt-Referenz wurde für hochpräzise Messaufgaben in Kalibrierlaboren, Forschungseinrichtungen und Qualitätssicherungsprozessen entwickelt. Dank ihrer außergewöhnlichen Langzeitstabilität dient sie als zuverlässige Spannungsreferenz für anspruchsvolle messtechnische Anwendungen. Die integrierte Umschaltung zwischen +10 V und -10 V erhöht die Flexibilität im täglichen Einsatz.

Grundfunktionen

• Präzise 10-Volt-Referenz für metrologische Anwendungen
• Umschaltbare Ausgangsspannung von +10 V und -10 V
• Branchenführende Langzeitstabilität
• 30-Tage-Stabilität: ±0,25 µV/V
• 90-Tage-Stabilität: ±0,75 µV/V
• 1-Jahres-Stabilität: ±1,5 µV/V
• Integrierte Batteriepufferung für unterbrechungsfreien Betrieb

Die 8110A bietet eine äußerst stabile Spannungsreferenz für Kalibrierungen, Vergleichsmessungen und hochgenaue Prüfaufgaben. Ihre hohe Genauigkeit unterstützt zuverlässige Messergebnisse und schafft eine belastbare Grundlage für fundierte Entscheidungen in Forschung, Entwicklung und Produktion. Durch die robuste Konstruktion eignet sich das Gerät auch für den langfristigen Einsatz in anspruchsvollen Labor- und Industrieumgebungen.

Besonderes Augenmerk wurde auf Bedienkomfort und Praxistauglichkeit gelegt. Die benutzerfreundliche Ausführung ermöglicht eine schnelle Inbetriebnahme und reduziert den Konfigurationsaufwand. Jede Referenz wird sorgfältig kalibriert und auf die Einhaltung strenger Qualitätsanforderungen geprüft. Durch die hohe Kompatibilität lässt sich die 8110A problemlos in bestehende Messsysteme integrieren.

Die Temperaturstabilität von ±0,1 °C über einen Zeitraum von einem Jahr unterstützt eine konstante Referenzleistung. Das Gerät ist für Umgebungsbedingungen von 23 °C ±5 °C sowie 20 bis 90 % relativer Luftfeuchtigkeit ohne Kondensation ausgelegt. Mit einer Isolation gegen Erde von über 10¹² O werden störende Einflüsse minimiert und präzise Messbedingungen geschaffen.

Besonderheiten und Features

• Hervorragende Langzeitstabilität
• Integrierter Polaritätsumschalter für +10 V und -10 V
• 24-Stunden-Interne Batterie
• Robuste Bauweise für den dauerhaften Einsatz
• Benutzerfreundliche Bedienung
• Sorgfältige Werkskalibrierung
• 2 Jahre Garantie auf Teile und Arbeitsleistung

Schnittstellen und Kommunikationsmöglichkeiten

• Direktkabel für Fluke-57XX-Systeme im Lieferumfang enthalten
• Einfache Integration in bestehende Kalibrier- und Messumgebungen
• Kompatibel mit einer Vielzahl von Messgeräten und Referenzsystemen

Die 8110A ergänzt Kalibrier- und Messsysteme ideal als hochstabile Spannungsreferenz. Durch die direkte Anbindung an kompatible 57XX-Systeme und die integrierte Batterieversorgung lässt sie sich flexibel in bestehende Arbeitsabläufe einbinden. Damit eignet sie sich hervorragend für langfristige Präzisionsmessungen und anspruchsvolle Kalibrieraufgaben.

Primary Standard Oil Resistor Series 9210A
1 Ohm & 0.1 Ohm Widerstand mit Schutztasche.

• Ersatz für "Thomas 1 Ohm"
• Temperatur-Koeffizient < 0,05 × 10-6/°C
• Langzeitdrift < 0,2 × 10-6/Jahr
• Kein Druck-Koeffizient
• Höchste Verlustleistung 10 Milliwatt

Primary Standard Oil Resistor Series 9210B

• Dekadenwerte: 0,1 Ohm, 1 Ohm, 10 Ohm, 25 Ohm, 100 Ohm, 1 kOhm, 10 kOhm, 100 kOhm
• Temperatur-Koeffizient < 2 × 10-7/°C
• Langzeitdrift < 1 × 10-6/Jahr
• Kein Druck-Koeffizient
• Höchste Verlustleistung 10 Milliwatt
