Wayne Kerr 3255B

Die Induktivitätsanalysatoren der Reihe 3255B sind in der Lage Geräte auf klare und einfache Weise genau zu charakterisieren. Die Induktivitätsanalysatoren sind in drei Versionen erhältlich 3255BL (200kHz), 3255B (500kHz) und 3255BQ (1 MHz).

In der Entwurfsphase der Komponentenentwicklung ist es sehr wichtig zu analysieren, wie die Komponenten unter verschiedenen Betriebsbedingungen funktionieren. Dazu gehört der Betrieb bei verschiedenen Frequenzen, AC-Ansteuerungspegeln oder DC-Bias-Strömen.

Der AC-Ansteuerungspegel kann zwischen 1 mV und 10 V eingestellt werden. Der DC-Vorspannungsstrom kann auf 1 A oder 2 A eingestellt werden (interne Optionen). Bei Verwendung der externen 3265B-Reihe von DC-Vorspannungsgeräten können Vorspannungsströme bis zu einem Maximum von 125 A eingestellt werden.

Highlights

• Frequenzbereiche von 20 Hz bis 1 MHz
• Schnelle Messgeschwindigkeit - bis zu 20 Messungen pro Sekunde
• 0,1% Grundgenauigkeit
• Bis zu 125 A DC-Vorstrom
• Umfassende Messfunktionen
• Unkomplizierte, intuitive Bedienung
• Prüfergebnisse drucken
• GPIB-Steuerung mit LabVIEW™-Treiber

Wayne Kerr 3255BL

Die Induktivitätsanalysatoren der Reihe 3255B sind in der Lage Geräte auf klare und einfache Weise genau zu charakterisieren. Die Induktivitätsanalysatoren sind in drei Versionen erhältlich 3255BL (200kHz), 3255B (500kHz) und 3255BQ (1 MHz).

In der Entwurfsphase der Komponentenentwicklung ist es sehr wichtig zu analysieren, wie die Komponenten unter verschiedenen Betriebsbedingungen funktionieren. Dazu gehört der Betrieb bei verschiedenen Frequenzen, AC-Ansteuerungspegeln oder DC-Bias-Strömen.

Der AC-Ansteuerungspegel kann zwischen 1 mV und 10 V eingestellt werden. Der DC-Vorspannungsstrom kann auf 1 A oder 2 A eingestellt werden (interne Optionen). Bei Verwendung der externen 3265B-Reihe von DC-Vorspannungsgeräten können Vorspannungsströme bis zu einem Maximum von 125 A eingestellt werden.

Highlights

• Frequenzbereiche von 20 Hz bis 1 MHz
• Schnelle Messgeschwindigkeit - bis zu 20 Messungen pro Sekunde
• 0,1% Grundgenauigkeit
• Bis zu 125 A DC-Vorstrom
• Umfassende Messfunktionen
• Unkomplizierte, intuitive Bedienung
• Prüfergebnisse drucken
• GPIB-Steuerung mit LabVIEW™-Treiber

Wayne Kerr 3255BQ

Die Induktivitätsanalysatoren der Reihe 3255B sind in der Lage Geräte auf klare und einfache Weise genau zu charakterisieren. Die Induktivitätsanalysatoren sind in drei Versionen erhältlich 3255BL (200kHz), 3255B (500kHz) und 3255BQ (1 MHz).

In der Entwurfsphase der Komponentenentwicklung ist es sehr wichtig zu analysieren, wie die Komponenten unter verschiedenen Betriebsbedingungen funktionieren. Dazu gehört der Betrieb bei verschiedenen Frequenzen, AC-Ansteuerungspegeln oder DC-Bias-Strömen.

Der AC-Ansteuerungspegel kann zwischen 1 mV und 10 V eingestellt werden. Der DC-Vorspannungsstrom kann auf 1 A oder 2 A eingestellt werden (interne Optionen). Bei Verwendung der externen 3265B-Reihe von DC-Vorspannungsgeräten können Vorspannungsströme bis zu einem Maximum von 125 A eingestellt werden.

Highlights

• Frequenzbereiche von 20 Hz bis 1 MHz
• Schnelle Messgeschwindigkeit - bis zu 20 Messungen pro Sekunde
• 0,1% Grundgenauigkeit
• Bis zu 125 A DC-Vorstrom
• Umfassende Messfunktionen
• Unkomplizierte, intuitive Bedienung
• Prüfergebnisse drucken
• GPIB-Steuerung mit LabVIEW™-Treiber

In der Entwurfsphase der Bauteilentwicklung ist es von entscheidender Bedeutung zu verstehen, wie das Bauteil unter verschiedenen Betriebsbedingungen funktioniert. Dazu kann der Betrieb bei verschiedenen Frequenzen, AC-Ansteuerungspegeln oder DC-Bias-Strömen gehören.

Der 3260B Precision Magnetics Analyzer kann jede der Messfunktionen, wie z. B. Induktivität (L) oder Impedanz (Z), (einschließlich des sekundären Terms) gegen die Frequenz, den AC-Ansteuerungspegel oder den DC-Vorspannungsstrom aufzeichnen.

Es können Frequenzsweeps im Bereich von 20 Hz bis 3 MHz eingestellt werden. Es besteht die Wahl zwischen einer linearen und einer logarithmischen Frequenzanzeige.

3260B eignet sich besonders für die Messung von Parametern an Telekommunikationstransformatoren.

Highlights

• Großer Frequenzbereich von 20 Hz bis 3 MHz
• Schnelle Messgeschwindigkeit - bis zu 20 Messungen pro Sekunde
• 0,1% Grundgenauigkeit
• Bis zu 125A DC Vorstrom
• Messfunktionen für die Telekommunikation
• Analysemodus mit grafischen Anzeigen
• Umfassende Messfunktionen einschließlich Dichtheitsprüfungen
• Unkomplizierte, intuitive Bedienung
• Drucktest Ergebnisse
• GPIB-Steuerung mit LabVIEW™-Treiber
• gedruckte Prüfergebnisse

Wayne Kerr 3265B

Zur Bewertung von Bauteilen mit Strömen bis zu 250 A werden die 3265B DC Bias Units entweder mit den Wayne Kerr 3255B Inductance Analyzers oder dem 3260B Precision Magnetics Analyzer verwendet. Wenn eine DC-Vorspannungseinheit 3265B an einen Analysator angeschlossen ist, kann ein DC-Vorspannungsstrom von bis zu 25 A in Schritten von 25 mA eingestellt werden. Zusätzliche DC-Bias-Einheiten können hinzugefügt werden. Mit zehn parallel geschalteten Geräten können DC-Vorströme bis zu einem Maximum von 250 A DC eingestellt werden.

Das 3255BL kann nur mit den DC-Vorspannungseinheiten 3265B/5A und 3265B/10A, 5A und 10A verwendet werden. Mehrere Geräte können parallel geschaltet werden, um einen maximalen DC-Vorspannungsstrom von bis zu 50 A zu erreichen, der in Schritten von 25 mA eingestellt werden kann.

Die Geräte verfügen über eine Reihe von Sicherheits- und Schutzfunktionen, einschließlich eines Sicherheitsverriegelungssystems zum Schutz des Anwenders vor EMFs. Sie sind außerdem vollständig gegen Übertemperatur, übermäßigen Spannungsabfall und Ausfall der Messleitungen geschützt.

Highlights

• Verbessert die Benutzerfreundlichkeit von Wayne Kerr Analyzers: 3255N Inductance Analyzers Serie, 3260B Precision Magnetics Analyzer
• Eine einzelne DC-Vorspannungseinheit kann zwischen 25mA und 25A DC-Vorspannungsstrom in 25mA Schritten liefern
• Erhältlich in 1 MHz und 3 MHz Versionen
• 250A bei 1MHz Messfrequenz
• 50A bei 3MHz Messfrequenz
• DC Bias Fixtures verfügbar, welche genaue und sichere Prüfung von konventionell bedrahteten und oberflächenmontierten Induktoren ermöglichen
• Fügt zusätzliche Funktionen hinzu
• Bis zu 10V Konformitätsspannung über dem Gerät unter Test

Wayne Kerr 3265BG

Zur Bewertung von Bauteilen mit Strömen bis zu 250 A werden die 3265B DC Bias Units entweder mit den Wayne Kerr 3255B Inductance Analyzers oder dem 3260B Precision Magnetics Analyzer verwendet. Wenn eine DC-Vorspannungseinheit 3265B an einen Analysator angeschlossen ist, kann ein DC-Vorspannungsstrom von bis zu 25 A in Schritten von 25 mA eingestellt werden. Zusätzliche DC-Bias-Einheiten können hinzugefügt werden. Mit zehn parallel geschalteten Geräten können DC-Vorströme bis zu einem Maximum von 250 A DC eingestellt werden.

Das 3255BL kann nur mit den DC-Vorspannungseinheiten 3265B/5A und 3265B/10A, 5A und 10A verwendet werden. Mehrere Geräte können parallel geschaltet werden, um einen maximalen DC-Vorspannungsstrom von bis zu 50 A zu erreichen, der in Schritten von 25 mA eingestellt werden kann.

Die Geräte verfügen über eine Reihe von Sicherheits- und Schutzfunktionen, einschließlich eines Sicherheitsverriegelungssystems zum Schutz des Anwenders vor EMFs. Sie sind außerdem vollständig gegen Übertemperatur, übermäßigen Spannungsabfall und Ausfall der Messleitungen geschützt.

Highlights

• Verbessert die Benutzerfreundlichkeit von Wayne Kerr Analyzers: 3255N Inductance Analyzers Serie, 3260B Precision Magnetics Analyzer
• Eine einzelne DC-Vorspannungseinheit kann zwischen 25mA und 25A DC-Vorspannungsstrom in 25mA Schritten liefern
• Erhältlich in 1 MHz und 3 MHz Versionen
• 250A bei 1MHz Messfrequenz
• 50A bei 3MHz Messfrequenz
• DC Bias Fixtures verfügbar, welche genaue und sichere Prüfung von konventionell bedrahteten und oberflächenmontierten Induktoren ermöglichen
• Fügt zusätzliche Funktionen hinzu
• Bis zu 10V Konformitätsspannung über dem Gerät unter Test

Wayne Kerr 4310

Die 4300-Serie bildet das Einstiegslevel der Wayne Kerr LCR Meter. Sie bieten eine große Auswahl an Features, eine hohe Leistungsfähigkeit und sehr kompetitive Preise.

Präzise und schnelle Messungen von 20Hz bis 1MHz (43100) machen die Serie 4300 zur idealen Wahl für viele Anwendungen in der Test- oder Produktionsumgebung.

Im Two-Test-Modus können aufeinanderfolgende Messungen mit zwei verschiedenen Geräteparametern durchgeführt werden. So können beispielsweise zwei AC-Messungen bei unterschiedlichen Frequenzen oder eine AC- und eine Rdc-Messung durchgeführt werden.

Ein optionales Komponenten-Binning-Modul kann spezifiziert werden, das eine Schnittstelle zu Komponenten-Sortiermaschinen bietet. Die im Binning-Modus des Geräts festgelegten Grenzwerte ermöglichen die Sortierung einer breiten Palette von Bauteilen, während die Wahl zwischen isolierten und nicht isolierten Modulen die Flexibilität der Schnittstelle erhöht.

Das optionale Scaleizer-Handler-Modul bietet PASS/FAIL- und Datensynchronisations-Relaisausgänge für grenzwertgeprüfte Messungen. Es sind zwei Ausgangssignalkonfigurationen verfügbar.

Highlights

• Grundgenauigkeit 0.1%
• C, L, R, X, G, B, D, Q, Z, Y, Ø – parallel oder seriell
• Charakterisiert Bauteile von 20Hz bis 1MHz
• Messzeit < 20 ms
• 2 oder 4 Ergebnisparameter
• Binning-Option (automatisierbare i.O / n.i.O Erkennung)
• Internal +2VAC oder external ±40VDC Bias
• klein und leicht
• Interfaces / Remote: GPIB, USB, LAN, RS-232

Wayne Kerr 43100

Die 4300-Serie bildet das Einstiegslevel der Wayne Kerr LCR Meter. Sie bieten eine große Auswahl an Features, eine hohe Leistungsfähigkeit und sehr kompetitive Preise.

Präzise und schnelle Messungen von 20Hz bis 1MHz (43100) machen die Serie 4300 zur idealen Wahl für viele Anwendungen in der Test- oder Produktionsumgebung.

Im Two-Test-Modus können aufeinanderfolgende Messungen mit zwei verschiedenen Geräteparametern durchgeführt werden. So können beispielsweise zwei AC-Messungen bei unterschiedlichen Frequenzen oder eine AC- und eine Rdc-Messung durchgeführt werden.

Ein optionales Komponenten-Binning-Modul kann spezifiziert werden, das eine Schnittstelle zu Komponenten-Sortiermaschinen bietet. Die im Binning-Modus des Geräts festgelegten Grenzwerte ermöglichen die Sortierung einer breiten Palette von Bauteilen, während die Wahl zwischen isolierten und nicht isolierten Modulen die Flexibilität der Schnittstelle erhöht.

Das optionale Scaleizer-Handler-Modul bietet PASS/FAIL- und Datensynchronisations-Relaisausgänge für grenzwertgeprüfte Messungen. Es sind zwei Ausgangssignalkonfigurationen verfügbar.

Highlights

• Grundgenauigkeit 0.1%
• C, L, R, X, G, B, D, Q, Z, Y, Ø – parallel oder seriell
• Charakterisiert Bauteile von 20Hz bis 1MHz
• Messzeit < 20 ms
• 2 oder 4 Ergebnisparameter
• Binning-Option (automatisierbare i.O / n.i.O Erkennung)
• Internal +2VAC oder external ±40VDC Bias
• klein und leicht
• Interfaces / Remote: GPIB, USB, LAN, RS-232

Wayne Kerr 4320

Die 4300-Serie bildet das Einstiegslevel der Wayne Kerr LCR Meter. Sie bieten eine große Auswahl an Features, eine hohe Leistungsfähigkeit und sehr kompetitive Preise.

Präzise und schnelle Messungen von 20Hz bis 1MHz (43100) machen die Serie 4300 zur idealen Wahl für viele Anwendungen in der Test- oder Produktionsumgebung.

Im Two-Test-Modus können aufeinanderfolgende Messungen mit zwei verschiedenen Geräteparametern durchgeführt werden. So können beispielsweise zwei AC-Messungen bei unterschiedlichen Frequenzen oder eine AC- und eine Rdc-Messung durchgeführt werden.

Ein optionales Komponenten-Binning-Modul kann spezifiziert werden, das eine Schnittstelle zu Komponenten-Sortiermaschinen bietet. Die im Binning-Modus des Geräts festgelegten Grenzwerte ermöglichen die Sortierung einer breiten Palette von Bauteilen, während die Wahl zwischen isolierten und nicht isolierten Modulen die Flexibilität der Schnittstelle erhöht.

Das optionale Scaleizer-Handler-Modul bietet PASS/FAIL- und Datensynchronisations-Relaisausgänge für grenzwertgeprüfte Messungen. Es sind zwei Ausgangssignalkonfigurationen verfügbar.

Highlights

• Grundgenauigkeit 0.1%
• C, L, R, X, G, B, D, Q, Z, Y, Ø – parallel oder seriell
• Charakterisiert Bauteile von 20Hz bis 1MHz
• Messzeit < 20 ms
• 2 oder 4 Ergebnisparameter
• Binning-Option (automatisierbare i.O / n.i.O Erkennung)
• Internal +2VAC oder external ±40VDC Bias
• klein und leicht
• Interfaces / Remote: GPIB, USB, LAN, RS-232

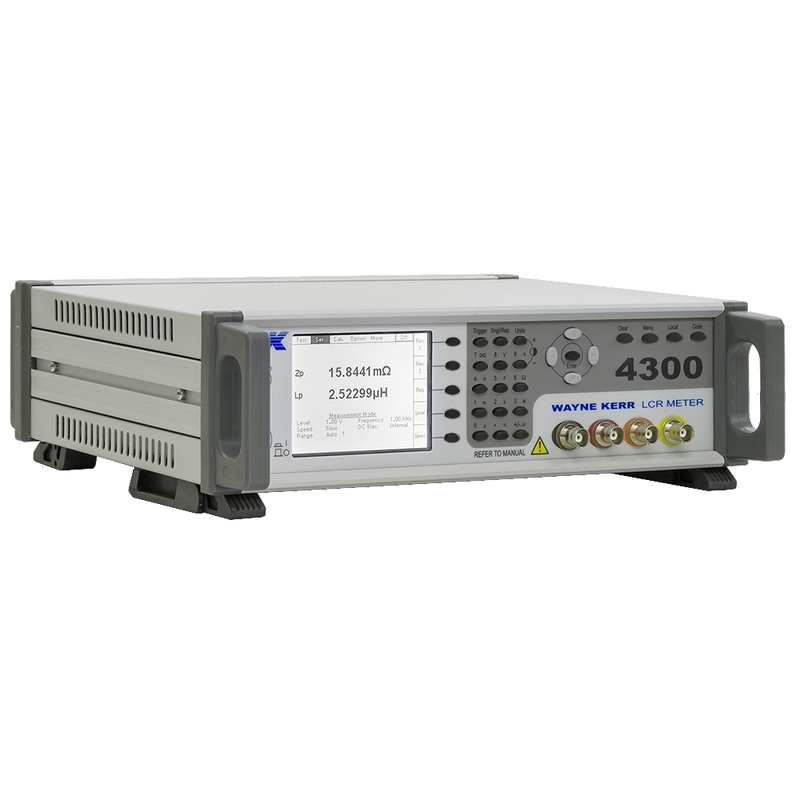

Wayne Kerr 43200

Die 4300-Serie bildet das Einstiegslevel der Wayne Kerr LCR Meter. Sie bieten eine große Auswahl an Features, eine hohe Leistungsfähigkeit und sehr kompetitive Preise.

Präzise und schnelle Messungen von 20Hz bis 1MHz (43100) machen die Serie 4300 zur idealen Wahl für viele Anwendungen in der Test- oder Produktionsumgebung.

Im Two-Test-Modus können aufeinanderfolgende Messungen mit zwei verschiedenen Geräteparametern durchgeführt werden. So können beispielsweise zwei AC-Messungen bei unterschiedlichen Frequenzen oder eine AC- und eine Rdc-Messung durchgeführt werden.

Ein optionales Komponenten-Binning-Modul kann spezifiziert werden, das eine Schnittstelle zu Komponenten-Sortiermaschinen bietet. Die im Binning-Modus des Geräts festgelegten Grenzwerte ermöglichen die Sortierung einer breiten Palette von Bauteilen, während die Wahl zwischen isolierten und nicht isolierten Modulen die Flexibilität der Schnittstelle erhöht.

Das optionale Scaleizer-Handler-Modul bietet PASS/FAIL- und Datensynchronisations-Relaisausgänge für grenzwertgeprüfte Messungen. Es sind zwei Ausgangssignalkonfigurationen verfügbar.

Highlights

• Grundgenauigkeit 0.1%
• C, L, R, X, G, B, D, Q, Z, Y, Ø – parallel oder seriell
• Charakterisiert Bauteile von 20Hz bis 1MHz
• Messzeit < 20 ms
• 2 oder 4 Ergebnisparameter
• Binning-Option (automatisierbare i.O / n.i.O Erkennung)
• Internal +2VAC oder external ±40VDC Bias
• klein und leicht
• Interfaces / Remote: GPIB, USB, LAN, RS-232

Wayne Kerr 4350

Die 4300-Serie bildet das Einstiegslevel der Wayne Kerr LCR Meter. Sie bieten eine große Auswahl an Features, eine hohe Leistungsfähigkeit und sehr kompetitive Preise.

Präzise und schnelle Messungen von 20Hz bis 1MHz (43100) machen die Serie 4300 zur idealen Wahl für viele Anwendungen in der Test- oder Produktionsumgebung.

Im Two-Test-Modus können aufeinanderfolgende Messungen mit zwei verschiedenen Geräteparametern durchgeführt werden. So können beispielsweise zwei AC-Messungen bei unterschiedlichen Frequenzen oder eine AC- und eine Rdc-Messung durchgeführt werden.

Ein optionales Komponenten-Binning-Modul kann spezifiziert werden, das eine Schnittstelle zu Komponenten-Sortiermaschinen bietet. Die im Binning-Modus des Geräts festgelegten Grenzwerte ermöglichen die Sortierung einer breiten Palette von Bauteilen, während die Wahl zwischen isolierten und nicht isolierten Modulen die Flexibilität der Schnittstelle erhöht.

Das optionale Scaleizer-Handler-Modul bietet PASS/FAIL- und Datensynchronisations-Relaisausgänge für grenzwertgeprüfte Messungen. Es sind zwei Ausgangssignalkonfigurationen verfügbar.

Highlights

• Grundgenauigkeit 0.1%
• C, L, R, X, G, B, D, Q, Z, Y, Ø – parallel oder seriell
• Charakterisiert Bauteile von 20Hz bis 1MHz
• Messzeit < 20 ms
• 2 oder 4 Ergebnisparameter
• Binning-Option (automatisierbare i.O / n.i.O Erkennung)
• Internal +2VAC oder external ±40VDC Bias
• klein und leicht
• Interfaces / Remote: GPIB, USB, LAN, RS-232

LCR-Messgerät für Hochstrom-Prüfsysteme, Messfrequenz 10Hz bis 8MHz, Grundgenauigkeit 0,05%, GPIB, LAN und USB

Das WK5400L LCR-Messsystem ist speziell für hochpräzise Induktivitätsmessungen unter hohen Strombedingungen ausgelegt. Es eignet sich ideal für anspruchsvolle Prüfaufgaben in Forschung, Entwicklung und Produktion. Durch seine flexible Systemarchitektur lässt sich das Gerät optimal an komplexe Testanforderungen anpassen.

Grundfunktionen

• Messfrequenzbereich von 10 Hz bis 10 MHz
• Grundgenauigkeit von 0,05 %
• Messung von bis zu 4 Parametern gleichzeitig an mehreren Frequenzen
• Unterstützung von AC- und DC-Messungen
• Rdc-Messung mit 10 µΩ Auflösung
• Automatische Pegelregelung für konstante Spannung oder Strom
• Schnelle Messgeschwindigkeit
• Drei Betriebsmodi mit separater Kalibrierung

Das WK5400L ist als zentrales Steuergerät für Hochstrom-Testsysteme konzipiert und arbeitet in Kombination mit externen DC-Bias-Einheiten der Serie 3265B, die Ströme bis zu 300 A ermöglichen. Dank der intelligenten Systemintegration erfolgt die Verbindung direkt über ein dediziertes Verdrahtungssystem, was die Installation und Wartung erheblich vereinfacht. Die präzise Messung selbst kleinster Induktivitäten bis in den Picohenry-Bereich sowie stabile Ergebnisse auch bei niedrigen Anregungsspannungen unter 100 mV machen das System besonders leistungsfähig. Erweiterte Kalibrier- und Kompensationsfunktionen gewährleisten hohe Genauigkeit über den gesamten Frequenzbereich.

Besonderheiten und Features

• Auslegung für Hochstrom-Induktivitätsmessungen
• Unterstützung von MultiBias- und Boost-Modus
• Messung von bis zu 12 Ergebnissen gleichzeitig
• Sättigungsstrommessung über Kurvenanalyse oder Schnelltest
• Automatische Abschaltung der Bias-Einheiten im Standalone-Betrieb
• Datenlogger-Funktion für Echtzeitaufzeichnung
• Einfache Benutzeroberfläche und Diagnoseanzeige
• Kalibrierung der Messvorrichtung nur einmal erforderlich
• Feldaufrüstbare Software

Schnittstellen und Kommunikationsmöglichkeiten

• GPIB-Schnittstelle
• LAN-Anbindung
• USB-Schnittstelle
• Fernsteuerung und Systemintegration möglich

Das WK5400L lässt sich optimal mit den DC-Bias-Einheiten der Serie 3265B kombinieren und bildet zusammen ein leistungsstarkes Komplettsystem für Hochstrommessungen. Durch die modulare Erweiterbarkeit eignet es sich sowohl für bestehende Prüfplätze als auch für neue Testumgebungen.

Wayne Kerr 6430B

Die Präzisions-Bauteilanalysatoren 6430B und 6440B ermöglichen eine gründliche und genaue Prüfung aller passiven Bauteile mit hoher Auflösung.

Insbesondere für Kondensatorhersteller bieten die Geräte die Möglichkeit, sowohl schnelle automatische Produktionstests als auch vollständige Designcharakterisierung durchzuführen.

Zu den Anwendern gehören Konstrukteure von passiven Bauteilen, Fertigungsprüfer, Konstrukteure und Prüfer von Materialien sowie Schaltungsentwickler, die die Eigenschaften von Bauteilen bewerten.

Die Resonanzfrequenz kann automatisch berechnet werden für jedes beliebige Bauteil zusammen mit der entsprechenden Serien- oder Parallelschaltung bei dieser Frequenz.

Beide Geräte sind für die Hochleistungsprüfung von Bauteilen mit einer Grundgenauigkeit von 0,02% designt worden und das für einen erschwinglichen Preis. Das 6430B ist das Einstiegsgerät für den Bereich bis 500 kHz, während das voll ausgestattete 6440B den Bereich bis 3 MHz abdeckt.

Um die Leistung eines Bauteils bei hoher Geschwindigkeit über einen bestimmten Frequenzbereich zu bewerten, wird der Mehrfrequenzmodus verwendet.
In diesem Modus entscheidet der Anwender, welcher Parameter bei welchen Frequenzen gemessen werden soll. Das 6430B und 6440B erledigen den Rest und erstellen eine leicht lesbare Tabelle auf dem großen LCD-Display. Jeder Test kann mit einer einfachen Pass/Fail-Anzeige versehen werden.

Highlights

• Grundgenauigkeit 0.02%
• C, L, R, X, G, B, D, Q, Z, Y, Ø - parallel oder seriell
• Charakterisiert Bauteile von 20Mhz bis 3Mhz
• Resonanzfrequenzsuche
• Schnelle Kondensatormessung
• Hohe Genauigkeit bei D (Verlustfaktor) Messung
• Grafische Kurvendarstellung
• Großes LCD Display mit bedienfreundlicher Umgebung
• GPIB/Binning Interface

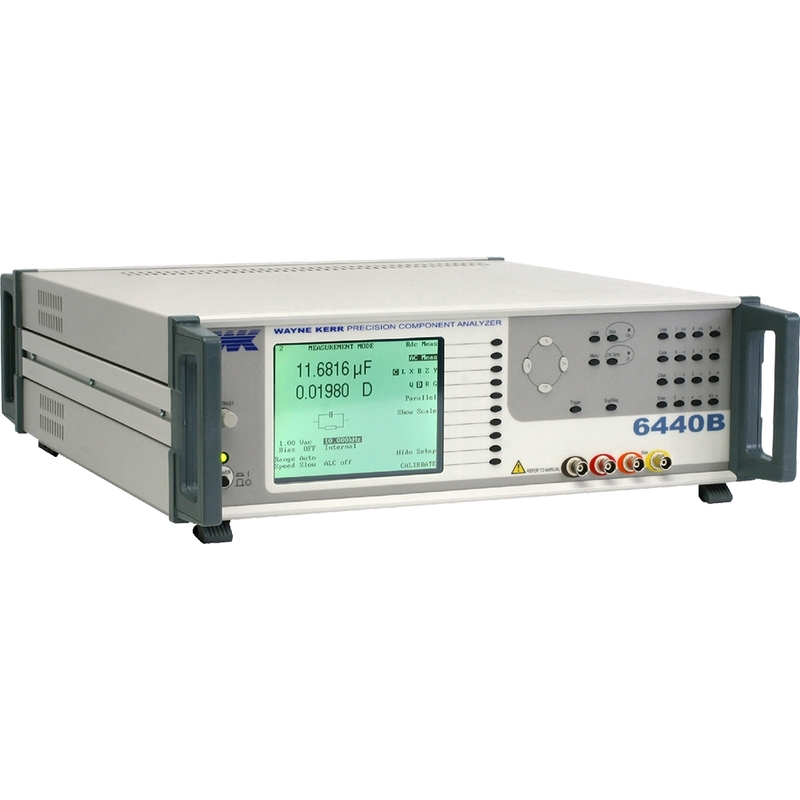

Wayne Kerr 6440B

Die Präzisions-Bauteilanalysatoren 6430B und 6440B ermöglichen eine gründliche und genaue Prüfung aller passiven Bauteile mit hoher Auflösung.

Insbesondere für Kondensatorhersteller bieten die Geräte die Möglichkeit, sowohl schnelle automatische Produktionstests als auch vollständige Designcharakterisierung durchzuführen.

Zu den Anwendern gehören Konstrukteure von passiven Bauteilen, Fertigungsprüfer, Konstrukteure und Prüfer von Materialien sowie Schaltungsentwickler, die die Eigenschaften von Bauteilen bewerten.

Die Resonanzfrequenz kann automatisch berechnet werden für jedes beliebige Bauteil zusammen mit der entsprechenden Serien- oder Parallelschaltung bei dieser Frequenz.

Beide Geräte sind für die Hochleistungsprüfung von Bauteilen mit einer Grundgenauigkeit von 0,02% designt worden und das für einen erschwinglichen Preis. Das 6430B ist das Einstiegsgerät für den Bereich bis 500 kHz, während das voll ausgestattete 6440B den Bereich bis 3 MHz abdeckt.

Um die Leistung eines Bauteils bei hoher Geschwindigkeit über einen bestimmten Frequenzbereich zu bewerten, wird der Mehrfrequenzmodus verwendet.
In diesem Modus entscheidet der Anwender, welcher Parameter bei welchen Frequenzen gemessen werden soll. Das 6430B und 6440B erledigen den Rest und erstellen eine leicht lesbare Tabelle auf dem großen LCD-Display. Jeder Test kann mit einer einfachen Pass/Fail-Anzeige versehen werden.

Highlights

• Grundgenauigkeit 0.02%
• C, L, R, X, G, B, D, Q, Z, Y, Ø - parallel oder seriell
• Charakterisiert Bauteile von 20Mhz bis 3Mhz
• Resonanzfrequenzsuche
• Schnelle Kondensatormessung
• Hohe Genauigkeit bei D (Verlustfaktor) Messung
• Grafische Kurvendarstellung
• Großes LCD Display mit bedienfreundlicher Umgebung
• GPIB/Binning Interface

Wayne Kerr 6505B

Die Präzisions-Impedanzmessgeräte der Serie 6500B ermöglichen präzise und schnelle Tests von Geräten mit Frequenzen bis zu 120 MHz. Die Grundmessgenauigkeit beträgt ±0,05 % und macht die Geräte zu den besten ihrer Klasse.

Dank ihrer Genauigkeit und Vielseitigkeit sind diese Präzisionsinstrumente die ideale Wahl für viele verschiedene Aufgaben und Anwendungen, einschließlich der Entwicklung passiver Komponenten, der Prüfung dielektrischer Materialien und der Charakterisierung von Resonanzfrequenzen.

Highlights

• Präzise Hochfrequenz-Impedanzmessungen
• Charakterisierung von Komponenten bis 120 MHz (65120B)
• 0,05% Grundmessgenauigkeit
• Einfache Bedienung mit großem TFT 8,4" Touchscreen
• Klare grafische Anzeigen
• Vollständig programmierbar über GPIB oder LAN
• Preisgünstig
• Funktion zur Analyse der äquivalenten Schaltung (Option /E)
• Berechnung der Permittivität und Permeabilität (Option /K)
• Prüfprogramme im Multi-Messmodus (/M)
• Polare/komplexe Darstellungen (Option /Y)
• Unipolare (/D1) und bipolare (/D2) DC-Vorspannungsoptionen

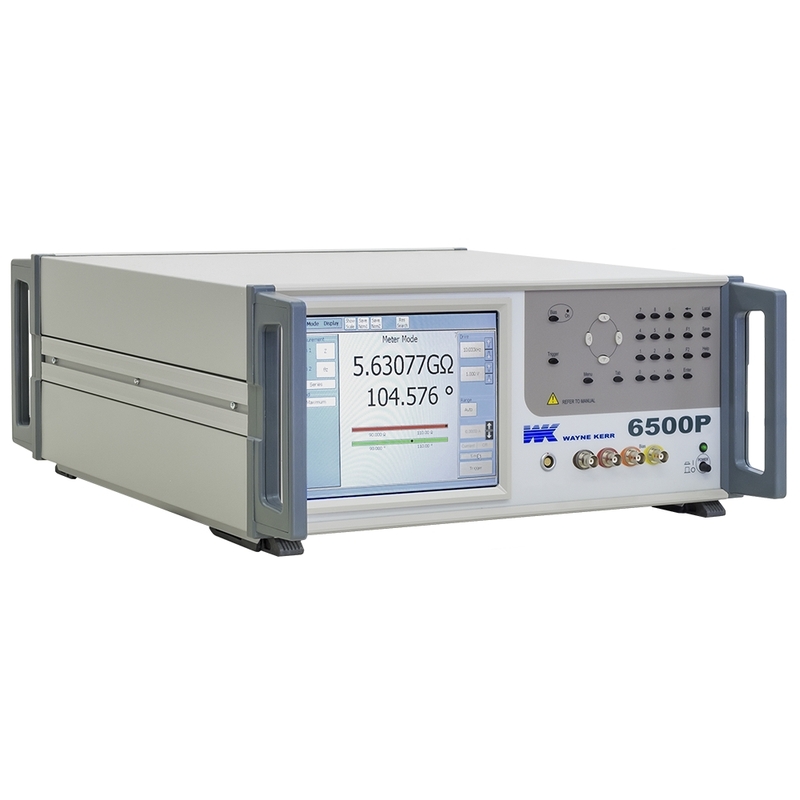

Wayne Kerr 6505P

Genauigkeit und Vielseitigkeit machen diese HF-LCR-Meter zur idealen Wahl für viele verschiedene Aufgaben und Anwendungen im Bereich der Fertigungsprüfung. Die breite Palette von Frequenzspezifikationen bedeutet, dass ein Kunde das Modell auswählen kann, das seinen Anforderungen und seinem Budget am besten entspricht.

AC-Ansteuerungspegel bis zu 1 V oder 20 mA können ausgewählt werden, um Komponenten in realistischen Betriebsumgebungen zu bewerten. Die Option /D1 DC-Bias liefert eine Vorspannung von 0 bis +40Vdc und einen Vorspannungsstrom von 0 bis +100mAdc. Die Option /D2 DC-Bias liefert eine Bias-Spannung von -40V bis +40Vdc.

Die GPIB-Schnittstelle dient zur Steuerung des Geräts und zum Auslesen von Messwerten für Anwendungen wie die Qualitätskontrolle oder zu Archivierungszwecken. Über eine Ethernet-Schnittstelle kann das Gerät ebenfalls gesteuert werden und Daten senden, so dass es in viele Testumgebungen integriert werden kann.

Highlights

• Präzise Hochfrequenz-Impedanzmessungen
• Charakterisierung von Komponenten bis 120MHz (65120P)
• schnelle Messgeschwindigkeit
• 0.05% Grundmessgenauigkeit
• Umfassende Messfunktionen
• Einfache Bedienung mit dem großen TFT-Touchscreen
• Intuitive Benutzeroberfläche
• Voll programmierbar über GIBP
• Tastatur- und Maussteuerung
• niedriger Preis

Wayne Kerr 6510B

Die Präzisions-Impedanzmessgeräte der Serie 6500B ermöglichen präzise und schnelle Tests von Geräten mit Frequenzen bis zu 120 MHz. Die Grundmessgenauigkeit beträgt ±0,05 % und macht die Geräte zu den besten ihrer Klasse.

Dank ihrer Genauigkeit und Vielseitigkeit sind diese Präzisionsinstrumente die ideale Wahl für viele verschiedene Aufgaben und Anwendungen, einschließlich der Entwicklung passiver Komponenten, der Prüfung dielektrischer Materialien und der Charakterisierung von Resonanzfrequenzen.

Highlights

• Präzise Hochfrequenz-Impedanzmessungen
• Charakterisierung von Komponenten bis 120 MHz (65120B)
• 0,05% Grundmessgenauigkeit
• Einfache Bedienung mit großem TFT 8,4" Touchscreen
• Klare grafische Anzeigen
• Vollständig programmierbar über GPIB oder LAN
• Preisgünstig
• Funktion zur Analyse der äquivalenten Schaltung (Option /E)
• Berechnung der Permittivität und Permeabilität (Option /K)
• Prüfprogramme im Multi-Messmodus (/M)
• Polare/komplexe Darstellungen (Option /Y)
• Unipolare (/D1) und bipolare (/D2) DC-Vorspannungsoptionen

Wayne Kerr 6510P

Genauigkeit und Vielseitigkeit machen diese HF-LCR-Meter zur idealen Wahl für viele verschiedene Aufgaben und Anwendungen im Bereich der Fertigungsprüfung. Die breite Palette von Frequenzspezifikationen bedeutet, dass ein Kunde das Modell auswählen kann, das seinen Anforderungen und seinem Budget am besten entspricht.

AC-Ansteuerungspegel bis zu 1 V oder 20 mA können ausgewählt werden, um Komponenten in realistischen Betriebsumgebungen zu bewerten. Die Option /D1 DC-Bias liefert eine Vorspannung von 0 bis +40Vdc und einen Vorspannungsstrom von 0 bis +100mAdc. Die Option /D2 DC-Bias liefert eine Bias-Spannung von -40V bis +40Vdc.

Die GPIB-Schnittstelle dient zur Steuerung des Geräts und zum Auslesen von Messwerten für Anwendungen wie die Qualitätskontrolle oder zu Archivierungszwecken. Über eine Ethernet-Schnittstelle kann das Gerät ebenfalls gesteuert werden und Daten senden, so dass es in viele Testumgebungen integriert werden kann.

Highlights

• Präzise Hochfrequenz-Impedanzmessungen
• Charakterisierung von Komponenten bis 120MHz (65120P)
• schnelle Messgeschwindigkeit
• 0.05% Grundmessgenauigkeit
• Umfassende Messfunktionen
• Einfache Bedienung mit dem großen TFT-Touchscreen
• Intuitive Benutzeroberfläche
• Voll programmierbar über GIBP
• Tastatur- und Maussteuerung
• niedriger Preis

Wayne Kerr 65120BD1

Die Präzisions-Impedanzmessgeräte der Serie 6500B ermöglichen präzise und schnelle Tests von Geräten mit Frequenzen bis zu 120 MHz. Die Grundmessgenauigkeit beträgt ±0,05 % und macht die Geräte zu den besten ihrer Klasse.

Dank ihrer Genauigkeit und Vielseitigkeit sind diese Präzisionsinstrumente die ideale Wahl für viele verschiedene Aufgaben und Anwendungen, einschließlich der Entwicklung passiver Komponenten, der Prüfung dielektrischer Materialien und der Charakterisierung von Resonanzfrequenzen.

Ingenieure müssen die Eigenschaften von Bauteilen bei hohen Frequenzen mit sehr hoher Genauigkeit bewerten. Der 120-MHz-Präzisionsimpedanzanalysator 65120B eignet sich daher ideal für viele anspruchsvolle Aufgaben und vereint Genauigkeit und Benutzerfreundlichkeit zu einem erschwinglichen Preis. Wenn eine maximale Frequenz von weniger als 120 MHz erforderlich ist, sind andere Modelle in diesem Bereich erhältlich.

Highlights

• Präzise Hochfrequenz-Impedanzmessungen
• Charakterisierung von Komponenten bis 120 MHz (65120B)
• 0,05% Grundmessgenauigkeit
• Einfache Bedienung mit großem TFT 8,4" Touchscreen
• Klare grafische Anzeigen
• Vollständig programmierbar über GPIB oder LAN
• Preisgünstig
• Funktion zur Analyse der äquivalenten Schaltung (Option /E)
• Berechnung der Permittivität und Permeabilität (Option /K)
• Prüfprogramme im Multi-Messmodus (/M)
• Polare/komplexe Darstellungen (Option /Y)
• Unipolare (/D1) und bipolare (/D2) DC-Vorspannungsoptionen

Wayne Kerr 65120P

Genauigkeit und Vielseitigkeit machen diese HF-LCR-Meter zur idealen Wahl für viele verschiedene Aufgaben und Anwendungen im Bereich der Fertigungsprüfung. Die breite Palette von Frequenzspezifikationen bedeutet, dass ein Kunde das Modell auswählen kann, das seinen Anforderungen und seinem Budget am besten entspricht.

AC-Ansteuerungspegel bis zu 1 V oder 20 mA können ausgewählt werden, um Komponenten in realistischen Betriebsumgebungen zu bewerten. Die Option /D1 DC-Bias liefert eine Vorspannung von 0 bis +40Vdc und einen Vorspannungsstrom von 0 bis +100mAdc. Die Option /D2 DC-Bias liefert eine Bias-Spannung von -40V bis +40Vdc.

Die GPIB-Schnittstelle dient zur Steuerung des Geräts und zum Auslesen von Messwerten für Anwendungen wie die Qualitätskontrolle oder zu Archivierungszwecken. Über eine Ethernet-Schnittstelle kann das Gerät ebenfalls gesteuert werden und Daten senden, so dass es in viele Testumgebungen integriert werden kann.

Highlights

• Präzise Hochfrequenz-Impedanzmessungen
• Charakterisierung von Komponenten bis 120MHz (65120P)
• schnelle Messgeschwindigkeit
• 0.05% Grundmessgenauigkeit
• Umfassende Messfunktionen
• Einfache Bedienung mit dem großen TFT-Touchscreen
• Intuitive Benutzeroberfläche
• Voll programmierbar über GIBP
• Tastatur- und Maussteuerung
• niedriger Preis

Wayne Kerr 6515B

Die Präzisions-Impedanzmessgeräte der Serie 6500B ermöglichen präzise und schnelle Tests von Geräten mit Frequenzen bis zu 120 MHz. Die Grundmessgenauigkeit beträgt ±0,05 % und macht die Geräte zu den besten ihrer Klasse.

Dank ihrer Genauigkeit und Vielseitigkeit sind diese Präzisionsinstrumente die ideale Wahl für viele verschiedene Aufgaben und Anwendungen, einschließlich der Entwicklung passiver Komponenten, der Prüfung dielektrischer Materialien und der Charakterisierung von Resonanzfrequenzen.

Highlights

• Präzise Hochfrequenz-Impedanzmessungen
• Charakterisierung von Komponenten bis 120 MHz (65120B)
• 0,05% Grundmessgenauigkeit
• Einfache Bedienung mit großem TFT 8,4" Touchscreen
• Klare grafische Anzeigen
• Vollständig programmierbar über GPIB oder LAN
• Preisgünstig
• Funktion zur Analyse der äquivalenten Schaltung (Option /E)
• Berechnung der Permittivität und Permeabilität (Option /K)
• Prüfprogramme im Multi-Messmodus (/M)
• Polare/komplexe Darstellungen (Option /Y)
• Unipolare (/D1) und bipolare (/D2) DC-Vorspannungsoptionen

Wayne Kerr 6515P

Genauigkeit und Vielseitigkeit machen diese HF-LCR-Meter zur idealen Wahl für viele verschiedene Aufgaben und Anwendungen im Bereich der Fertigungsprüfung. Die breite Palette von Frequenzspezifikationen bedeutet, dass ein Kunde das Modell auswählen kann, das seinen Anforderungen und seinem Budget am besten entspricht.

AC-Ansteuerungspegel bis zu 1 V oder 20 mA können ausgewählt werden, um Komponenten in realistischen Betriebsumgebungen zu bewerten. Die Option /D1 DC-Bias liefert eine Vorspannung von 0 bis +40Vdc und einen Vorspannungsstrom von 0 bis +100mAdc. Die Option /D2 DC-Bias liefert eine Bias-Spannung von -40V bis +40Vdc.

Die GPIB-Schnittstelle dient zur Steuerung des Geräts und zum Auslesen von Messwerten für Anwendungen wie die Qualitätskontrolle oder zu Archivierungszwecken. Über eine Ethernet-Schnittstelle kann das Gerät ebenfalls gesteuert werden und Daten senden, so dass es in viele Testumgebungen integriert werden kann.

Highlights

• Präzise Hochfrequenz-Impedanzmessungen
• Charakterisierung von Komponenten bis 120MHz (65120P)
• schnelle Messgeschwindigkeit
• 0.05% Grundmessgenauigkeit
• Umfassende Messfunktionen
• Einfache Bedienung mit dem großen TFT-Touchscreen
• Intuitive Benutzeroberfläche
• Voll programmierbar über GIBP
• Tastatur- und Maussteuerung
• niedriger Preis

Wayne Kerr 6520B

Die Präzisions-Impedanzmessgeräte der Serie 6500B ermöglichen präzise und schnelle Tests von Geräten mit Frequenzen bis zu 120 MHz. Die Grundmessgenauigkeit beträgt ±0,05 % und macht die Geräte zu den besten ihrer Klasse.

Dank ihrer Genauigkeit und Vielseitigkeit sind diese Präzisionsinstrumente die ideale Wahl für viele verschiedene Aufgaben und Anwendungen, einschließlich der Entwicklung passiver Komponenten, der Prüfung dielektrischer Materialien und der Charakterisierung von Resonanzfrequenzen.

Highlights

• Präzise Hochfrequenz-Impedanzmessungen
• Charakterisierung von Komponenten bis 120 MHz (65120B)
• 0,05% Grundmessgenauigkeit
• Einfache Bedienung mit großem TFT 8,4" Touchscreen
• Klare grafische Anzeigen
• Vollständig programmierbar über GPIB oder LAN
• Preisgünstig
• Funktion zur Analyse der äquivalenten Schaltung (Option /E)
• Berechnung der Permittivität und Permeabilität (Option /K)
• Prüfprogramme im Multi-Messmodus (/M)
• Polare/komplexe Darstellungen (Option /Y)
• Unipolare (/D1) und bipolare (/D2) DC-Vorspannungsoptionen

Wayne Kerr 6515P

Genauigkeit und Vielseitigkeit machen diese HF-LCR-Meter zur idealen Wahl für viele verschiedene Aufgaben und Anwendungen im Bereich der Fertigungsprüfung. Die breite Palette von Frequenzspezifikationen bedeutet, dass ein Kunde das Modell auswählen kann, das seinen Anforderungen und seinem Budget am besten entspricht.

AC-Ansteuerungspegel bis zu 1 V oder 20 mA können ausgewählt werden, um Komponenten in realistischen Betriebsumgebungen zu bewerten. Die Option /D1 DC-Bias liefert eine Vorspannung von 0 bis +40Vdc und einen Vorspannungsstrom von 0 bis +100mAdc. Die Option /D2 DC-Bias liefert eine Bias-Spannung von -40V bis +40Vdc.

Die GPIB-Schnittstelle dient zur Steuerung des Geräts und zum Auslesen von Messwerten für Anwendungen wie die Qualitätskontrolle oder zu Archivierungszwecken. Über eine Ethernet-Schnittstelle kann das Gerät ebenfalls gesteuert werden und Daten senden, so dass es in viele Testumgebungen integriert werden kann.

Highlights

• Präzise Hochfrequenz-Impedanzmessungen
• Charakterisierung von Komponenten bis 120MHz (65120P)
• schnelle Messgeschwindigkeit
• 0.05% Grundmessgenauigkeit
• Umfassende Messfunktionen
• Einfache Bedienung mit dem großen TFT-Touchscreen
• Intuitive Benutzeroberfläche
• Voll programmierbar über GIBP
• Tastatur- und Maussteuerung
• niedriger Preis
