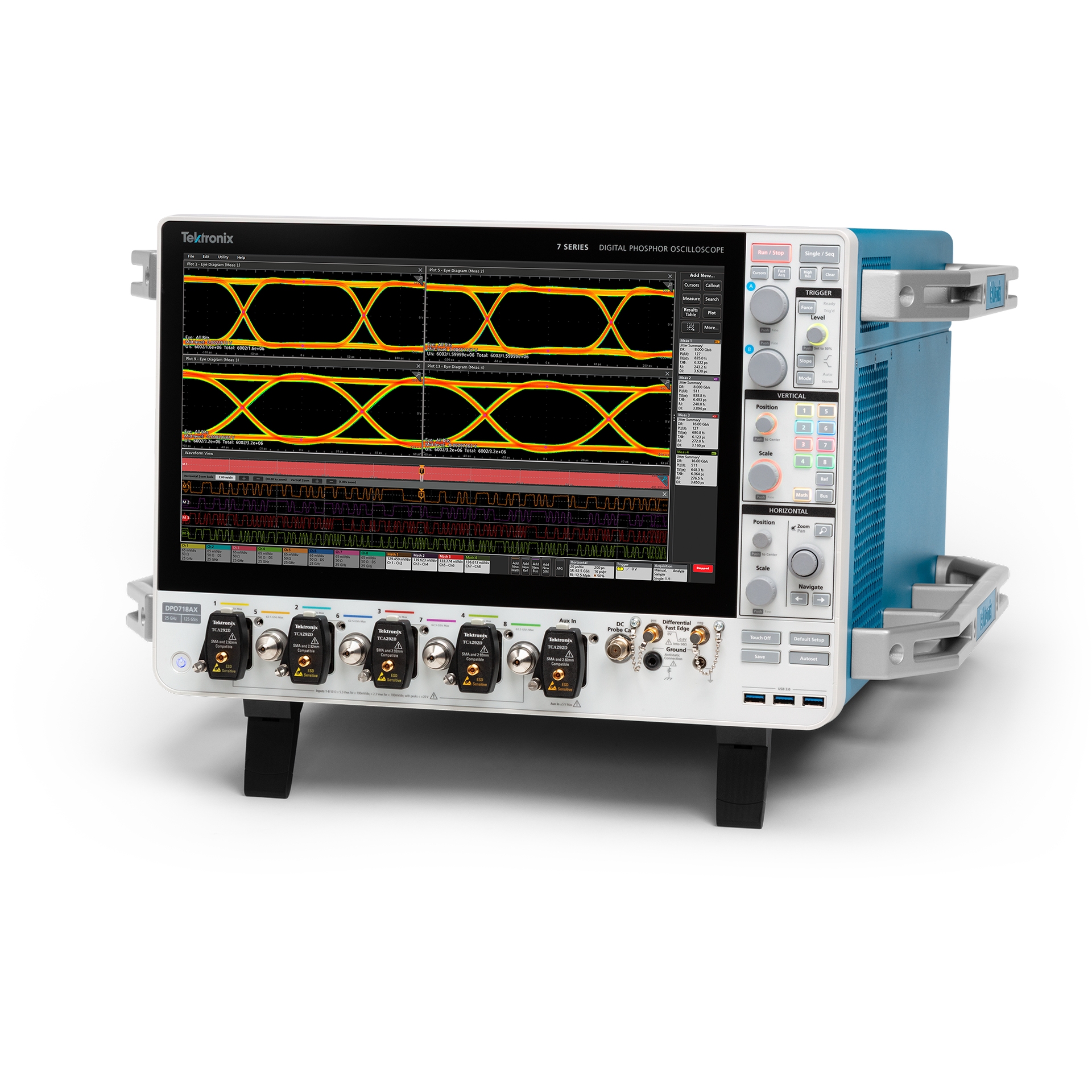

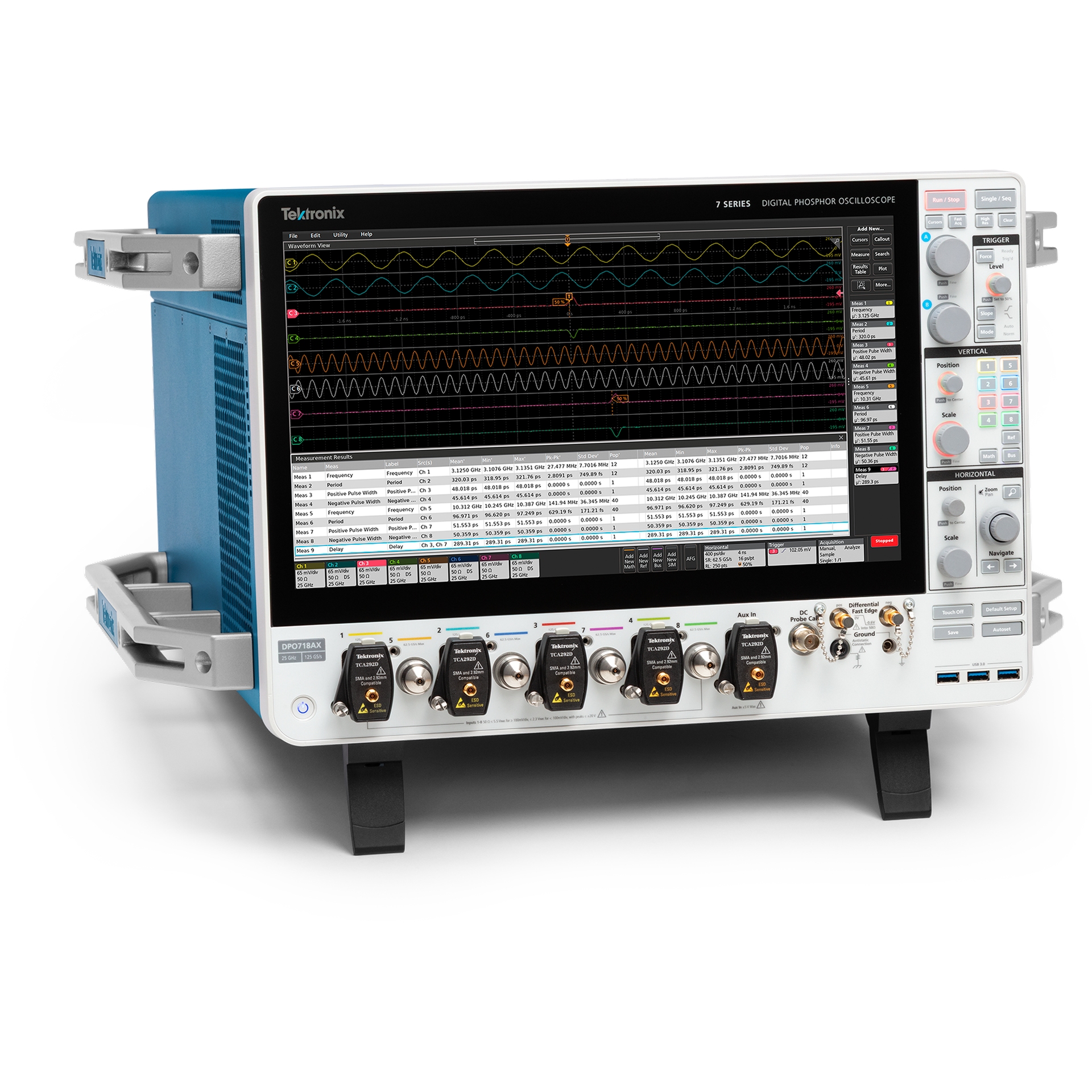

Tektronix DPO718AX

Die Tektronix DPO7-Serie ist eine Hochleistungs-Oszilloskop-Serie für anspruchsvolle Messaufgaben in Forschung, Entwicklung, Validierung und Compliance-Tests. Mit bis zu 25 GHz Bandbreite, 125 GS/s Abtastrate und einer rauschar­men 12-Bit-Architektur eignet es sich besonders für High-Speed-Digitaltechnik, Signalintegritätsanalysen sowie moderne HF- und Kommunikationsanwendungen. Die Plattform unterstützt sowohl detaillierte Fehlersuche als auch automatisierte Prüfverfahren für aktuelle Industriestandards.

Grundfunktionen

• Bis zu 25 GHz analoge Bandbreite
• 125 GS/s Echtzeit-Abtastrate bei 4 Kanälen
• 12-Bit-ADC mit hoher ENOB
• 4 oder 8 analoge Eingangskanäle je nach Modell
• Standardmäßig 500 MPoints Speichertiefe
• Pinpoint-Triggersystem mit umfangreichen Triggerarten
• FastAcq für hohe Signalerfassungsraten
• FastFrame Segment-Speichertechnik
• 15,6 Zoll Full-HD-Multitouch-Display
• Integrierte Jitter-, FFT- und Messfunktionen

Die Serie kombiniert hohe Bandbreite mit einer besonders rauscharmen Signalaufbereitung für präzise Messungen selbst kleinster Signalanteile. Die proprietäre QuietChannel-Technologie reduziert systembedingtes Rauschen und verbessert die Signalqualität bei hochfrequenten Anwendungen. Mit Triggerbandbreiten bis 25 GHz, Triggerjitter unter 10 fs und mehr als 1400 Triggerkombinationen lassen sich selbst seltene oder kurzzeitige Ereignisse zuverlässig erfassen.

Die Oszilloskope unterstützen Anwendungen wie Signalintegritäts- und Jitteranalyse, Speicherbus-Debugging, Hochgeschwindigkeits-Serienstandards, Bitfehlerratenmessungen sowie breitbandige HF-Analysen. Für moderne Entwicklungsumgebungen stehen umfangreiche Werkzeuge für Protokolldekodierung, Compliance-Tests, Eye-Diagramm-Analyse und Signalmodellierung zur Verfügung. Dank der integrierten 10-Gbit-SFP+-Schnittstelle mit TekHSI-Technologie können große Datensätze besonders schnell übertragen und parallel analysiert werden.

Die intuitive Benutzeroberfläche wurde für Touch-Bedienung optimiert und ermöglicht eine schnelle Navigation durch umfangreiche Messdaten. Wahlweise steht ein Embedded-Linux oder Windows-Betriebssystem zur Verfügung.

Besonderheiten und Features

• Bis zu 8 Kanäle mit 25 GHz Bandbreite in einem Gerät
• QuietChannel-Technologie zur Rauschreduzierung
• 12-Bit-Digitalisierung mit hoher Messgenauigkeit
• 26,6 Gbit/s Bit Error Detector für BER-Tests
• Visual Trigger zur grafischen Ereignissuche
• FastAcq mit bis zu 150.000 Waveforms pro Sekunde
• FastFrame mit Triggeraten über 30 Millionen Ereignissen pro Sekunde
• Jitter- und Eye-Diagramm-Analyse integriert
• Signal Integrity Modeling für De-Embedding und Equalization
• Fernzugriff über e*Scope und Webbrowser

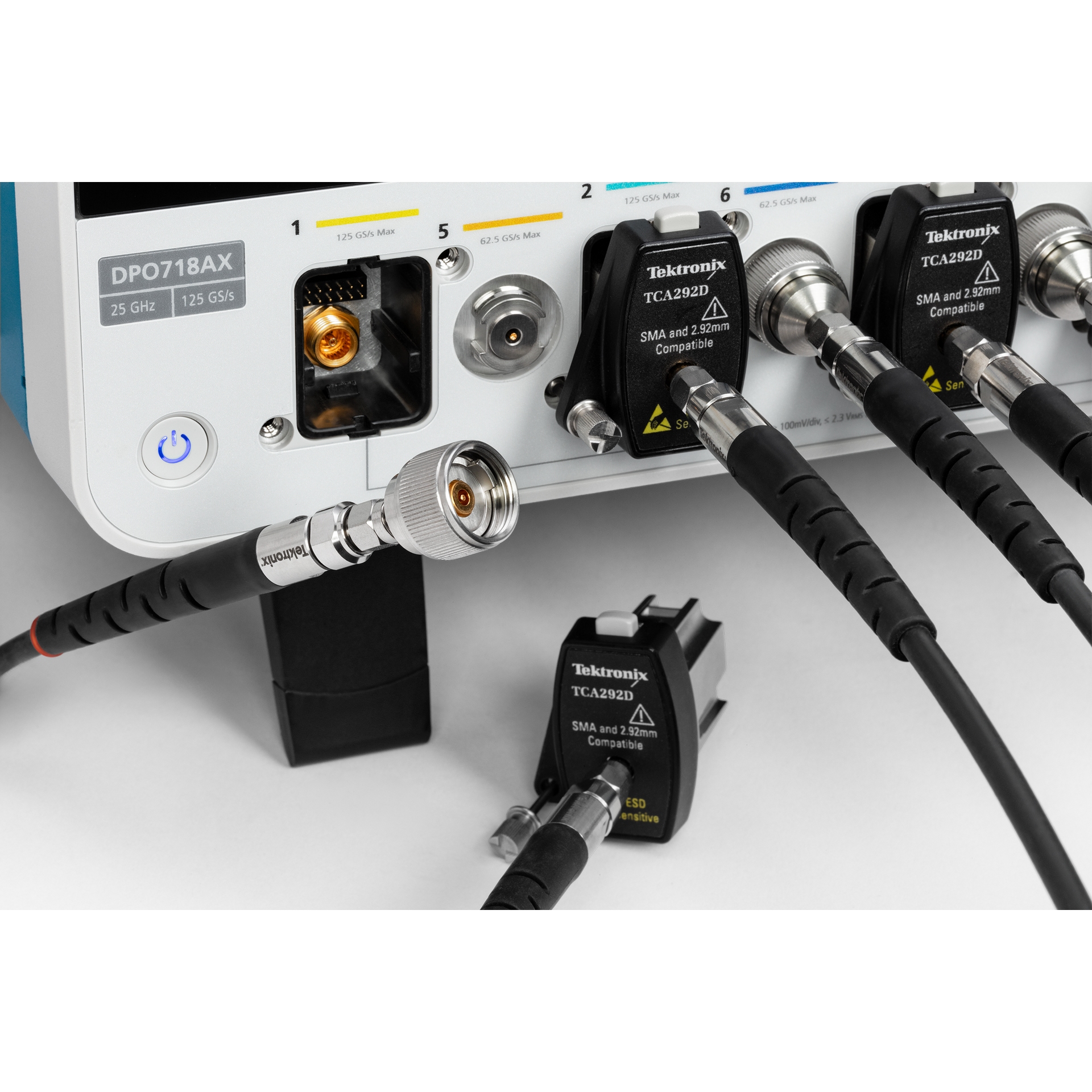

Schnittstellen und Kommunikationsmöglichkeiten

• 10G Ethernet über SFP+
• 10/100/1000Base-T Ethernet (RJ45)
• 7 x USB 3.0 Host-Anschlüsse
• USB 3.0 Device-Port
• DisplayPort-Ausgang
• HDMI-Ausgang
• Externer Referenztakt Ein-/Ausgang
• Sample Clock Ein-/Ausgang
• Aux Out Trigger-Ausgang
• Fernsteuerung über LXI und e*Scope

Für eine spätere Erweiterung stehen zahlreiche Lizenzen, Softwareoptionen, Compliance-Pakete, Protokolldekoder sowie hochbandbreitige Tastköpfe und Adapter zur Verfügung. Dank des Investment Protection Program kann die Bandbreite des Geräts auch nachträglich erweitert werden.
