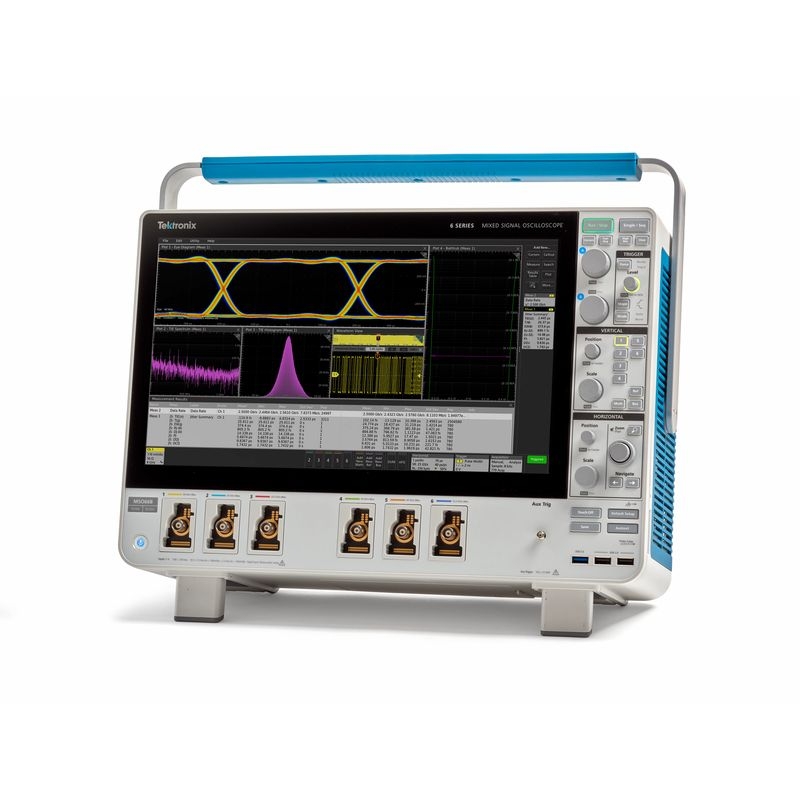

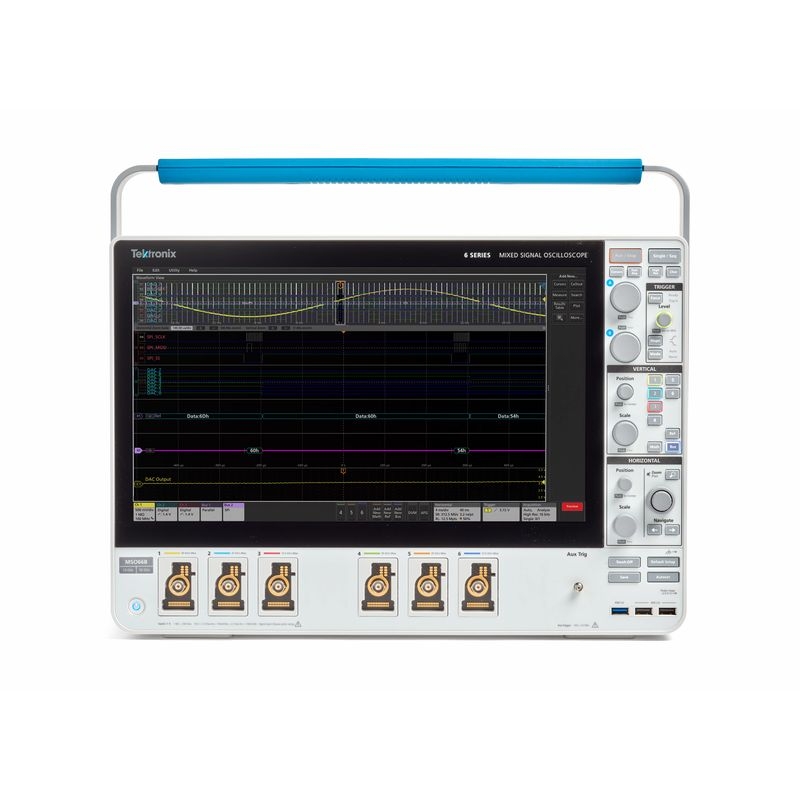

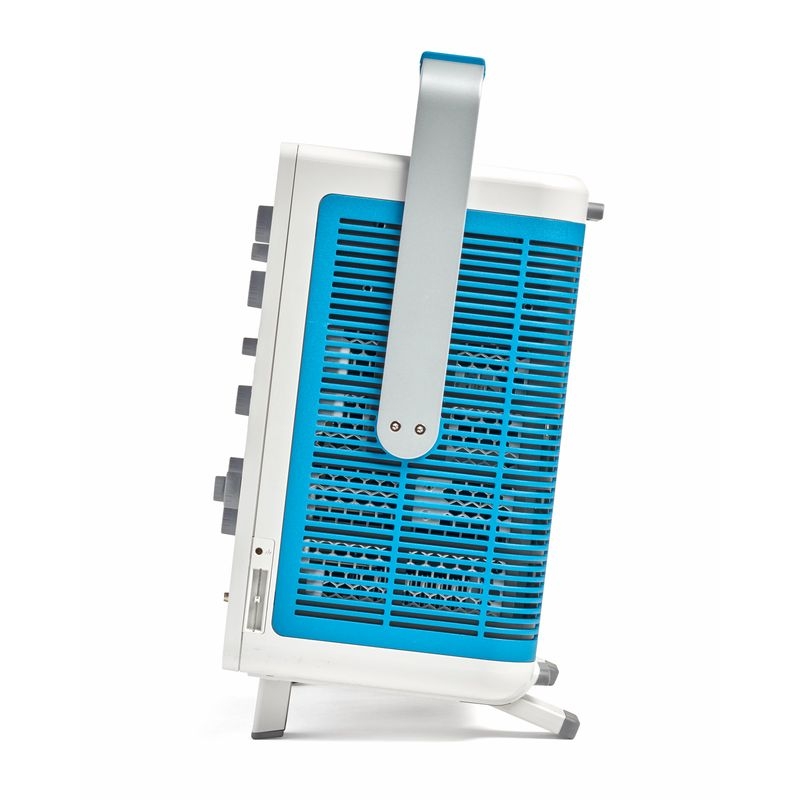

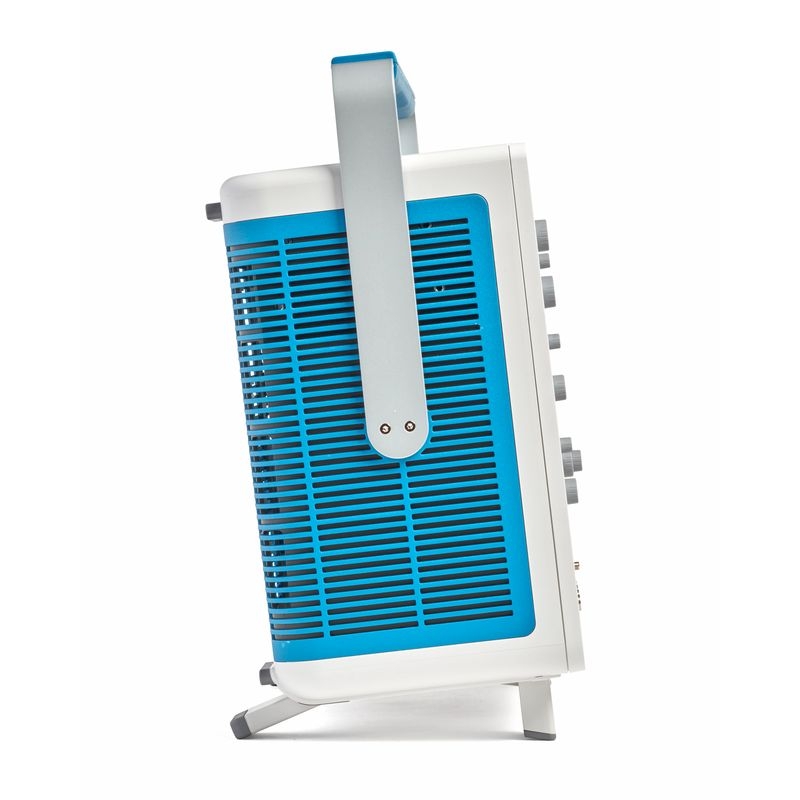

Tektronix MSO66B
kostenfreies Angebot
Bestellware, Versandfertig innerhalb 12 Wochen
12 Bit, Samplerate 50/25/12,5 GS/s (2/4/6 Kanal), Speichertiefe 62,5 M Punkte (optional 250 M, 500 M oder 1 G), Visual Trigger, embedded Linux oder Windows 10(optional), Grundgerät (Option 6-BW notwendig),
Spectrum View, max. Span/Erfassungsbandbreite 74,5 Hz - 1,25 GHz, Zeitkorrelierte Darstellung von analogen- und HF-Signalen (optional bis 2 GHz erweiterbar)
Lieferumfang: Netzkabel, Zubehörtasche mit integriertem Frontschutzdeckel, pro Kanal: passive Tastköpfe TPP1000, 10:1, 1 GHz, 3,9 pF
| Art: | Echtzeit |
|---|---|
| Auflösung: | 12 Bit ADC |
| Besonderheiten: | Spectrum View |
| Bandbreite: | 1GHz, 2,5GHz, 4GHz, 6GHz, 8GHz, 10GHz |
| Kanäle analog: | 6 Kanäle |
| Kanäle digital: | bis zu 48 Kanäle (optional) |
| Speichertiefe: | bis zu 1 G Punkte |
| Abtastrate: | bis zu 50 GS/s |
| Produktserie: | MSO6B-Serie |
Lizenzen
Tektronix 6-Optionen
Tektronix 6-Bundle
Bundle Optionen/Lizenzen für Tektronix MSO64/B, MSO66B und MSO68B (MSO6/B-Serie)
Three classes of option bundles are offered (Starter, Pro, Ultimate), providing a range of options depending on your budget and application needs.
- Starter bundle offers the most common serial bus decoding, protocol analysis, and hardware enhancing options bundled together
- Pro bundles are application-specific (Serial trigger and decode, Power Integrity, Signal Integrity, Automotive, Automated Compliance Test, Military Government Aerospace) and include all options from the Starter bundle
- Ultimate bundle includes all options from the Starter bundle in addition to the all options from all Pro bundles.
Each purchased bundle has two duration options:
- A 1-year subscription includes all features and free upgrades for the purchased bundle for one year; after which time the features are disabled. Additional 1-year subscription can be purchased for the selected bundle.
- A perpetual subscription enables all features for the purchased bundle permanently. A perpetual subscription includes 1-year of free upgrades to the bundle feature set. After the year, the feature set is frozen to those enabled by the last update made.

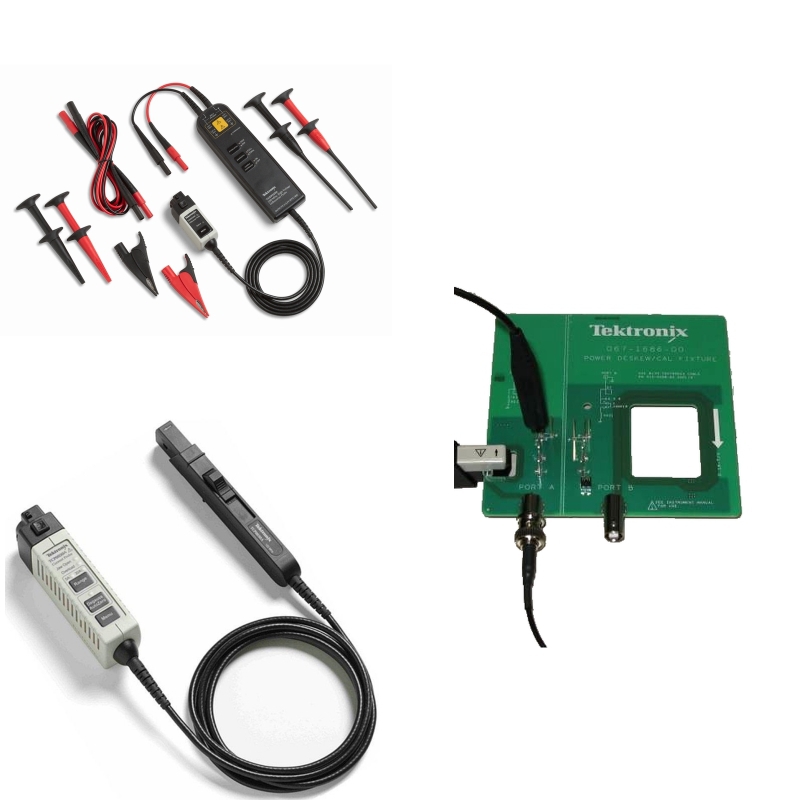

Tektronix SUP6-PS2
für Tektronix MSO64/B, MSO66B und MSO68B (MSO6/B-Serie)
Lieferumfang: Digitale Lizenz, E-Mailadresse des Anwenders zur Aktivierung/Verwaltung erforderlich
Tektronix SUP6B-BW6
Option 6B-BWxxTxx-6 erforderlich
Die analoge Bandbreite kann nach dem Kauf problemlos erweitert werden.
Bandbreiten-Upgrades werden auf der Grundlage der Anzahl der FlexChannel-Eingänge, der aktuellen Bandbreite und der gewünschten Bandbreite erworben.
Alle Modelle der MSO6B-Serie können per Lizenz vor Ort auf eine beliebige Bandbreite aufgerüstet werden.
TriMode Tastköpfe
Tektronix TDP7704
für Tektronix MSO64/B, MSO66B und MSO68B (MSO6/B-Serie)
Lieferumfang: Handbuch, 2Stück solder-in tip with TekFlex™ connector technology, 20 GHz (P77STFLXA)
Tektronix TDP7706
für Tektronix MSO64/B, MSO66B und MSO68B (MSO6/B-Serie)
Lieferumfang: Handbuch, 2Stück solder-in tip with TekFlex™ connector technology, 20 GHz (P77STFLXA)

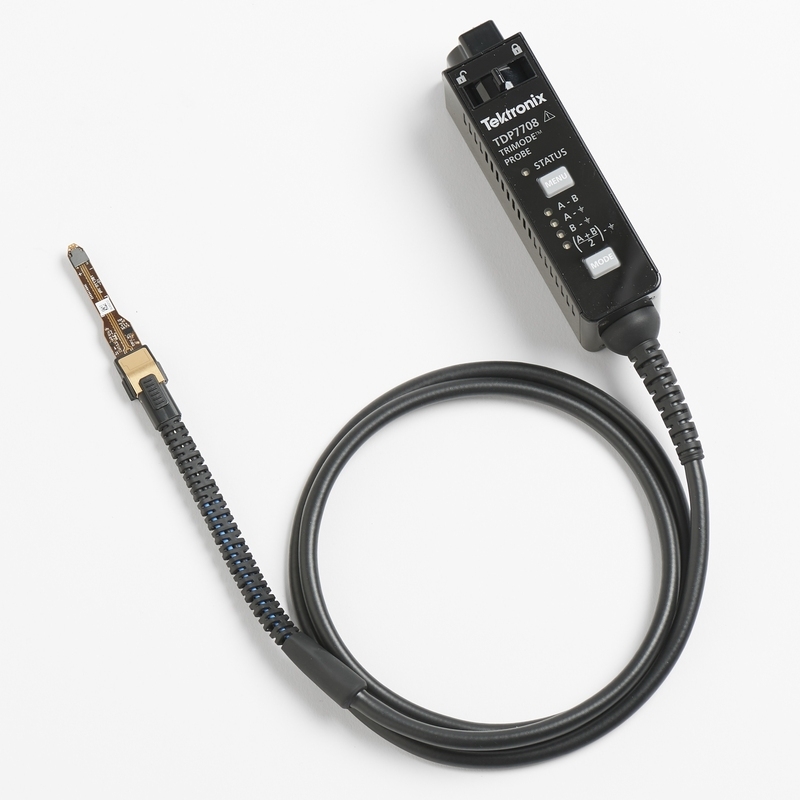

Tektronix TDP7708
für Tektronix MSO64/B, MSO66B und MSO68B (MSO6/B-Serie)
Lieferumfang: Handbuch, 2Stück solder-in tip with TekFlex™ connector technology, 20 GHz (P77STFLXA)
Tektronix TDP7710
für Tektronix MSO64/B, MSO66B und MSO68B (MSO6/B-Serie)
Zubehör

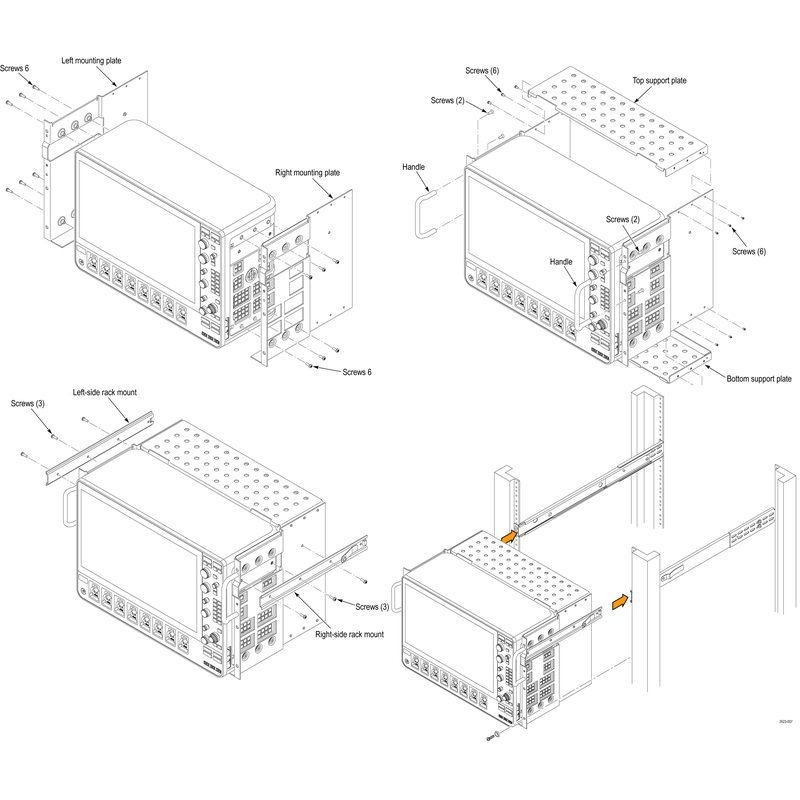

Tektronix RM5
und Tektronix MSO64/B, MSO66B und MSO68B (MSO6/B-Serie)

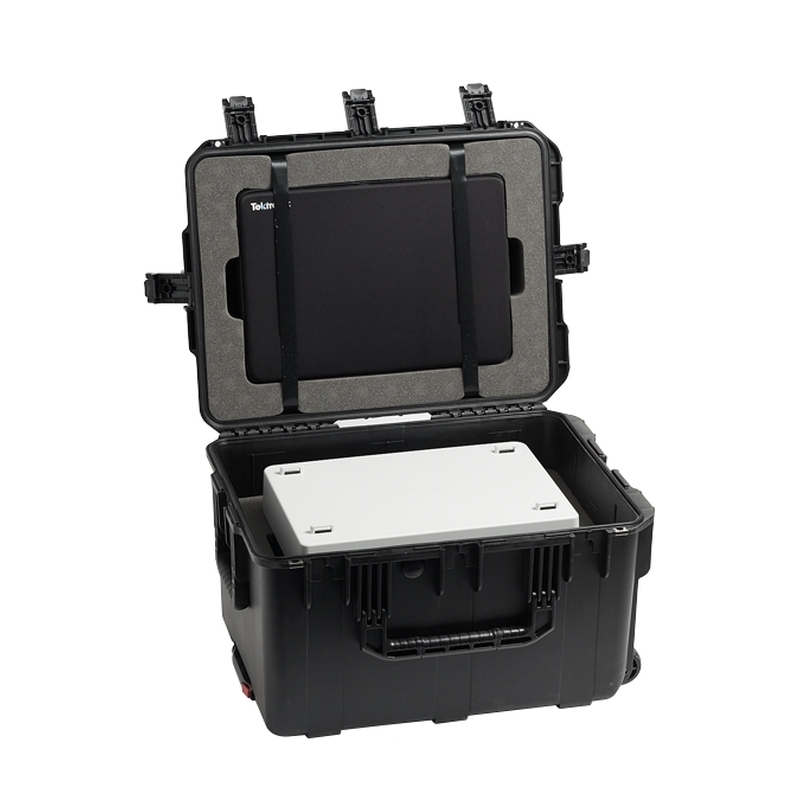

Tektronix HC5
und Tektronix MSO64/B, MSO66B und MSO68B (MSO6/B-Serie)

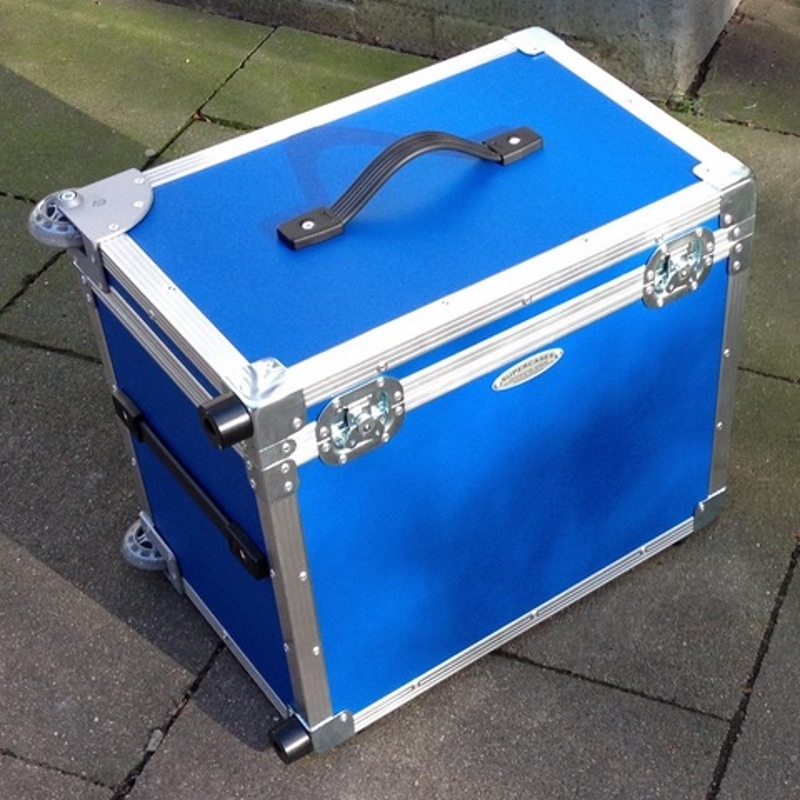

CalPlus CP-MSO5x-Case
und Tektronix MSO64/B, MSO66B, MSO68B (MSO6/B-Serie), nur für den Transport, nicht für den Versand geeignet

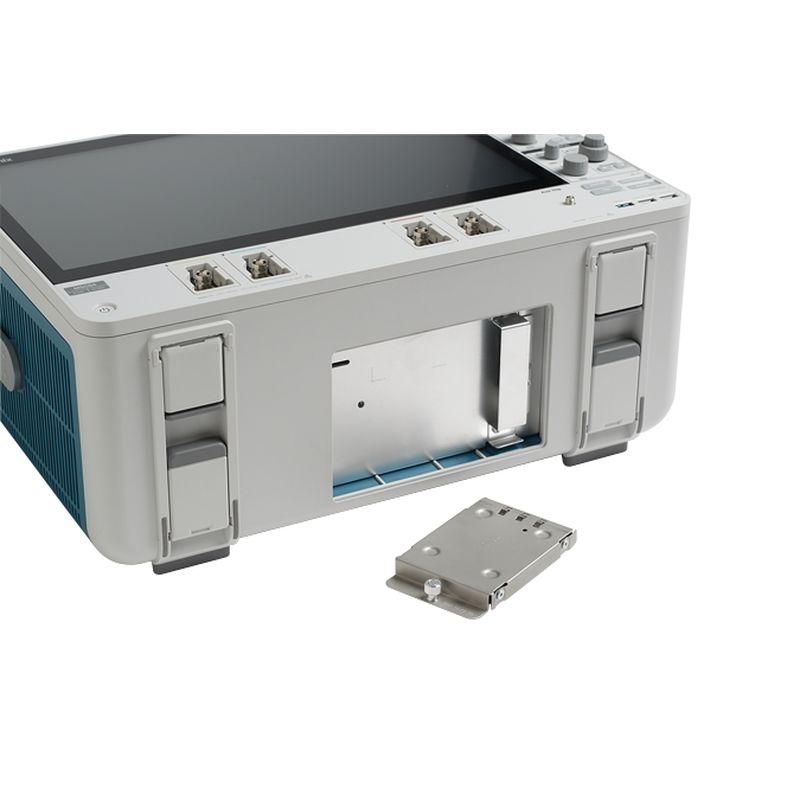

Tektronix SUP WIN / LNX
Upgrade Option/Lizenz, SSD Festplatte mit Windows 10 IoT Enterprise LTSC 2021 Lizenz oder embedded Linux ,
für Tektronix MSO54B, MSO56B und MSO58B (MSO5B-Serie), Tektronix MSO64B, MSO66B und MSO68B (MSO6B-Serie) und DPO714AX (DPO7-Serie), nicht für MSO64, MSO58LP und LPD64
Optionen:
- SUP5B-LNX
- SUP5B-WIN
- SUP6B-WIN
- SUP6B-LNX
- 7-WIN-UP
- 7-LNX-UP
CalPlus CP-Gerätewagen
Ausführungen/ Optionen:
- Variable Abmessungen (Breite/ Tiefe/ Höhe)
- Standard/ ESD (elektr. leitfähig)
- Wählbare Anzahl an Zwischenböden
- Stufenlos höhenverstellbar
- Stufenlos neigbare Ablageboards (bis 30°)
- Tastaturauszüge
- Monitorhalter
- PC-Halter
- Steckdosenleiste
- u.v.m.
Software
Tektronix TekScope PC Software
TekScope™ PC-Analysesoftware, offline Analyse von Oszilloskopdaten.
Holen Sie sich die Analysefunktionen des Tektronix Oszilloskops auf Ihren PC. Analysieren Sie Signale überall und jederzeit.
Die kostenfreie BASIC Lizenz ermöglicht Ihnen die Anzeige von Signalen und Sessions, Verwendung von Cursor und Zoom, die Speicherung von Bildern, Signaldaten, Setup und Sessions, sowie die Verbindung/Datenübertragung mit einem Oszilloskop.
Unterstützte Tektronix Produktserien für die direkte Verbindung/Datenübertragung:
- MSO2, TBS1000C, TBS2000/B, TDS2000C, SPO/MSO2000/B
- MSO3, MDO3000, DPO//MSO3000
- MSO4/B
- MSO5/B, DPO/MSO5000/B
- MSO6/B, DPO7000/C
- DPO/DSA/MSO/DPS70000SX/DX/C
Unterstützte Dateiformate:
- .tss (Tektronix 2/4/5/6 Session)
- .wfm, .isf (Tektronix)
- .bin (Keysight)
- .trc (Lecroy)
- .tr0 (Spice)
- .csv
Die STARTER, PRO und ULTIMATE Lizenzen können als befristete Lizenz (1 oder 3 Jahre) oder unbefristete Lizenz gekauft werden.
Für die unbefristeten Lizenzen sind Updates für 1 bzw. 3 Jahre inklusive (Ab V2.4 ist eine aktive Maintenance Lizenz für Updates erforderlich).
Nach Ablauf der Maintenance Lizenz kann diese jederzeit per Update reaktiviert werden (siehe Zubehör).
| Funkion / Lizenz: | BASIC |
STARTER |
PRO |
ULTIMATE |
| Waveforms viewing and analysis,Cursors, Zoom, Recalling reference waveforms or session files (without measurements) |
✔ | ✔ | ✔ | ✔ |
| Standard measurements, basic and advanced math options, basic and advanced plot options, wide range of file formats, FastFrame segmented memory, multi-language support |
- | ✔ | ✔ | ✔ |
| Remote Access to a single Tektronix oscilloscope | ✔ | ✔ | ✔ | ✔ |
| Programmable Interface for Automation (API) | ✔ | ✔ | ✔ | ✔ |
| Multi-Scope Analysis Solution, Remote access and simultaneous synchronization of multiple oscilloscopes on one screen |
- | - | - | ✔ |
| SpectrumView RF vs. Time Analysis Extended SpectrumView capture bandwidth |
- | - | - | ✔ |
| User Defined Filters | - | - | - | ✔ |
| Pro Licenses | - | - | 1 | Alle |
| PRO Lizenz | Funktionsumfang |
| Serial Decode (PRO-SR) | CAN, CAN XL, CAN FD, LIN, FlexRay, USB2.0, eUSB2.0, Ethernet, eSPI, I3C, NRZ, SPMI, MDIO, SVID, SDLC, 8b/10b, Audio, MIPI C-PHY, MIPI D, PHY, Spacewire, Manchester, 1-Wire, CXPI, SMBus, and EtherCAT |
| Power (PRO-PWR) | Advanced Power Analysis, Digital Power, Management Analysis, Magnetic Analysis, Frequency Response Analysis, Inverter & Motor Drive Analyis, Inverter & Motor Drive Analysis, IMDA DQ0, and Serial Decode: SPMI, SVD |
| Aerospace and Defense (PRO-MIL) |
Jitter Analysis, Mask/Limit Testing, and Serial Decode: Mil-Std-1553, ARINC429, Spacewire, NRZ, Manchester |
| Automotive (PRO-AUTO) | Jitter Analysis, Mask/Limit Testing, Inverter & Motor Drive Analysis, IMDA DQ0, IMDA Mechanical Measurements, and Serial Decode: CAN, CAN XL, CAN FD, LIN, FlexRay, 100Base-T1, SENT, PSI5, I3C |
Tektronix TekDrive Cloud Speicher
Unterstützte Oszilloskopserien: Tektronix MSO2, MSO4, MSO5 und MSO6/B
TekDrive™ ist die erste native Oszilloskop-zu-Cloud-Softwarelösung zur Erleichterung der globalen Datenzusammenarbeit direkt auf einem Oszilloskop, PC, Telefon oder Tablet. TekDrive wurde entwickelt, um ultimative Benutzerfreundlichkeit und Präzision bei der Datenzugänglichkeit und Zusammenarbeit zu ermöglichen. Ingenieure haben mit TekDrive die Möglichkeit, Daten sofort direkt auf einem Oszilloskop auszutauschen und aufzurufen, wodurch umständliche Datenaustauschverfahren überflüssig werden. Mit TekDrive können Daten automatisch für Teams und Partner zugänglich und gemeinsam nutzbar gemacht werden, wodurch die Arbeit an entfernten Standorten erleichtert wird - und das alles mit integrierten branchenführenden Sicherheitsverfahren.
Außerdem ist TekDrive das erste universelle Test- und Messdateisystem mit Scope-ähnlichen Datenvisualisierungen. Die Software bietet äußerst reibungslose Visualisierungs- und Analysefunktionen, die jeden modernen Browser unterstützen. Einschließlich Optionen zum Betrachten, Zoomen, Schwenken, Messen, Dekodieren und Analysieren vollständiger Test- und Messdaten auf jedem Gerät, ohne dass zusätzliche Software erforderlich ist.
"Diese Technologie ist ein Game-Changer für Teams", sagt Tami Newcombe, Präsidentin von Tektronix. "Kunden berichten uns von unsicheren Datenaustauschpraktiken, die umständlich und unzuverlässig sind. Mit TekDrive ist der Datenaustausch jetzt sicher und blitzschnell. Die heutige Markteinführung von TekDrive stellt eine wesentliche Erweiterung unserer Vision von Tektronix dar, uns auf relevante und hochmoderne Softwarelösungen zu konzentrieren, die direkt den neuesten Anforderungen der Branche entsprechen".
Siebzig Prozent der Oszilloskop-Benutzer haben die Anforderung, Daten außerhalb des Oszilloskopbereichs zu übertragen. Über TekDrive werden Datenaktualisierungen sofort in global zugänglichen, gemeinsam genutzten Ordnern gespeichert, in denen die Eigentümer den sicheren Zugriff und die Berechtigungen auf feiner Ebene verwalten können.
"Ich bin bei Tektronix eingestiegen, um die nächste Innovationswelle in der Elektronikentwicklung zu unterstützen, und Projekte wie dieses werden genau das tun", sagt David Sulpy, Chief Information Officer bei Tektronix. "Die Ingenieure brauchten ihren eigenen Arbeitsbereich in der Cloud, um komplizierte Echtzeitdaten von ihren Oszilloskopen sicher zu verwalten. TekDrive erfüllt diesen Bedarf, egal ob sie im Labor oder zu Hause arbeiten.
TekDrive wurde mit Blick auf den Ingenieur entwickelt und verfügt über eine klare, benutzerfreundliche Oberfläche für die Organisation, Verwaltung, Suche, das Hoch- und Herunterladen von Dateien. Darüber hinaus ist es für eine einfache Integration mit sicheren, anbieterunabhängigen REST-APIs zur Skripterstellung, Automatisierung und Analyse konzipiert. Tektronix bietet SDKs und Beispiele in mehreren Sprachen, wie Python, Matlab und LabVIEW. Das TekCloud Developer Program bietet auch eine sichere Möglichkeit für Drittanbieter-Entwickler, ihre Geräte, Instrumente und Softwareanwendungen mit der nativen TekDrive-Funktionalität auszustatten. Durch eine schnelle Integration kann jeder Anbieter von Hardware oder Software das System von TekCloud-Speicherung, -Streaming, -Visualisierung und -Analyse für seine Produkte nutzen.
Service
Tektronix MSO66B R3
Tektronix MSO66B R5
Tektronix MSO66B T3
Abdeckung von EOS- und ESD-Schäden, Nebenschäden, Verschleiß- und Abnutzungserscheinungen
Tektronix MSO66B T5
Abdeckung von EOS- und ESD-Schäden, Nebenschäden, Verschleiß- und Abnutzungserscheinungen
