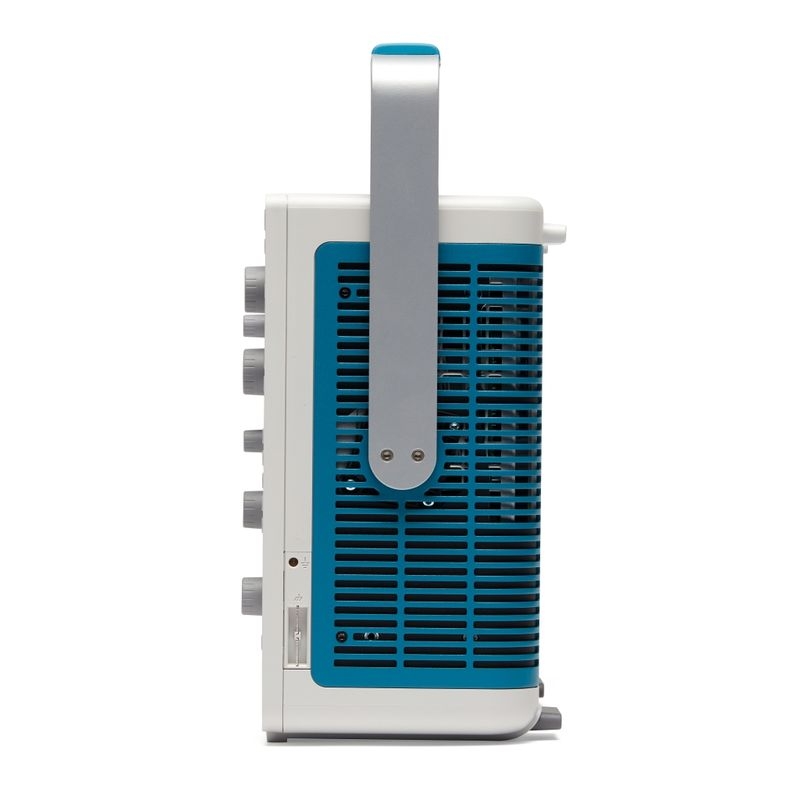

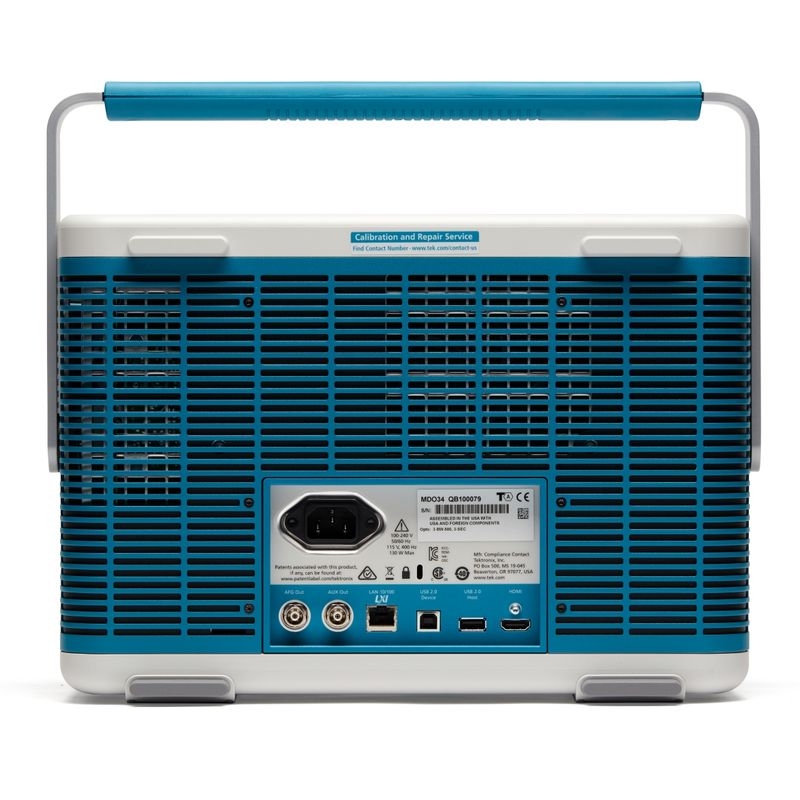

Tektronix MDO32

Herstelleraktion

Bildergalerie überspringen

kostenfreies Angebot

Preise exkl. MwSt. zzgl. Versandkosten

Bestellware, Versandfertig innerhalb 6 Wochen

Bandbreite
Pflichtfeld

100 MHz, 200 MHz, 350 MHz, 500 MHz oder 1 GHz,
Sonderaktion ist im Preis berücksichtigt

Tektronix MDO32 3-BW-100
Tektronix MDO32 3-BW-200
Tektronix MDO32 3-BW-350
Tektronix MDO32 3-BW-500
Tektronix MDO32 3-BW-1000
Herstelleraktion, gültig bis 31.12.2026:

kostenfreie Optionen im Wert von 7.800,00

Tektronix 3-MSO
Tektronix 3-AFG Art: Lizenz / Option: AFG
Tektronix 3-BND Art: Lizenz / Option: BND
SA3 Lizenz, optional:

Spektrum Analyzer Eingang 9 kHz - 3 GHz

Art: Lizenz / Option: SA3
R5 Option, optional:

Garantieverlängerung auf insgesamt 5 Jahre

Tektronix MDO32 R5 Modell: MDO32 / Zeitraum: 5 Jahre

kostenfreies Angebot

Preise exkl. MwSt. zzgl. Versandkosten

Produktnummer: Tektronix-MDO32
Herstellernummer: MDO32

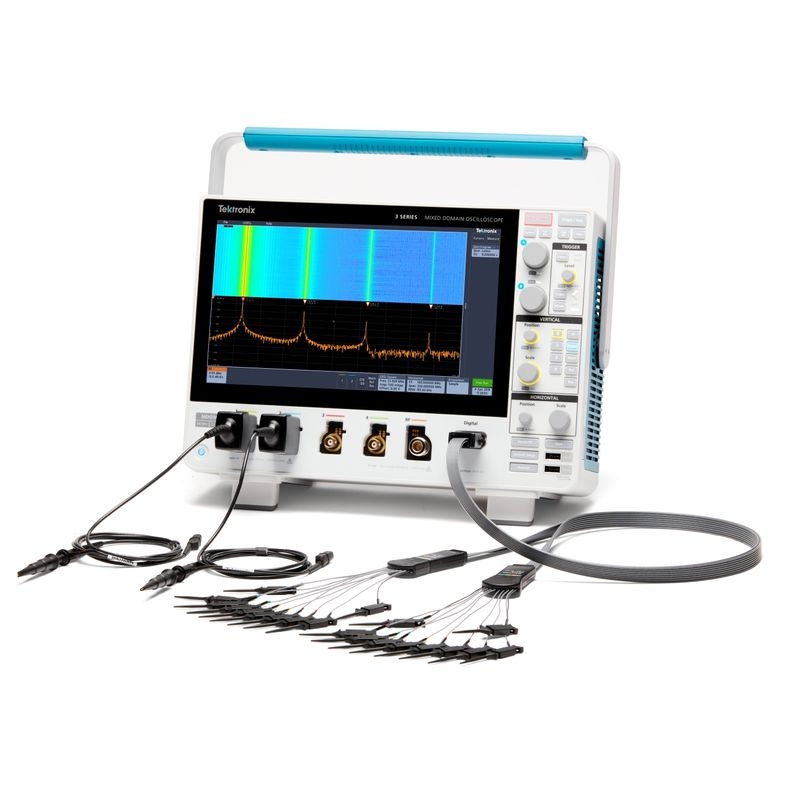

Mixed-Domain Oszilloskop, 2 Kanäle, 16 Logik-Kanäle (optional), RF Kanal 9 kHz - 1 GHz (3 GHz optional),
11,6" HD Touchscreen, Samplerate 2,5 GS/s, Speichertiefe 10M Punkte, Grundgerät (Option 3-BW notwendig),
bis zu 1mV/div Empfindlichkeit, Mathematik u. Messungen über die volle Speichertiefe, , Schnittstellen: USB, VGA, Ethernet mit integriertem Web-Interface, nachträgliches Bandbreiten-Upgrade möglich, integrierter 1 Kanal 50 MHz Arbiträr- und Funktionssignalgenerator (optional)

Lieferumfang: Netzkabel, Zubehörtasche, pro Kanal: passiver Tastköpfe TPP0250, 10:1, 250 MHz, 3,9 pF, ab 350 MHz Bandbreite TPP0500B, 10:1, 500 MHz, 3,9 pF, ab 1 GHz Bandbreite TPP1000, 10:1, 1 GHz, 3,9 pF
Art: Echtzeit
Auflösung: 8 Bit ADC
Besonderheiten: RF Kanal, bis zu 3 GHz
Bandbreite: 1GHz, 100MHz, 200MHz, 350MHz, 500MHz
Kanäle analog: 2 Kanäle
Kanäle digital: 16 Kanäle (optional)
Speichertiefe: 10 M Punkte
Abtastrate: 2,5 GS/s, 5 GS/s
Produktserie: MDO3-Serie

Datenblätter

Tektronix MDO3-Serie - Datenblatt 3.9 MB
Datenblatt Tektronix MDO32, MDO34 (MDO3-Serie)
Tektronix 3-PWR - Datenblatt 537.1 KB
Option 3-PWR, SUP3-PWR - Power Measurement and Analysis
Tektronix DPO4USB, MDO3USB, USB2, SR-USB - Datenblatt 2.5 MB
Option DPO4USB, MDO3USB, USB2, 5-SRUSB2, SR-USB
Tektronix MDO3, MSO4/B, MSO5/B und MSO6/B-Serie Serial Trigger and Analysis - Datenblatt 16.3 MB
Tektronix Produktübersicht - MDO3, MSO4, MSO5/B, MSO6/B 7.9 MB

Handbücher

Tektronix MDO3-Serie - Handbuch 6.6 MB
Tektronix MDO3-Serie - Programmer Handbuch 5.8 MB
Tektronix MDO3-Serie - Option/Lizenz installieren 126.2 KB

Applikationsberichte

Debugging Serial Buses in Embedded System Designs 9 MB
How to Use a Mixed Signal Oscilloscope to Test Digital Circuits 6.9 MB
Low Capacitance Probes Minimize Impact on Circuit Operation 1.8 MB
Power Supply Measurement and Analysis 4.9 MB
Replicating Real-World Signals with an Arbitrary Function Generator 1.3 MB
Measuring Power Supply Switching Loss 2.4 MB
Simplifying Test Automation with tm_devices and Python 1.6 MB

Software & Firmware

Firmware - Tektronix MDO3-Serie V1.19.13
Release Notes - Tektronix MDO3-Serie V1.19.13 50.6 KB
Tektronix OpenChoice Desktop Software V2.8
Keithley KickStart Software, V2.11.5
Tektronix TDS3000 to 3 Series MDO Programming Interface Compatibility Checker
Registrierung für kostenfreie Optionen: 1-GHz-Spektrumanalysator, DVM und Frequenzzähler
tm_devices: Test & Measurement Device Management
Produktgalerie überspringen

Lizenzen

Tektronix 3-BND

Tektronix 3-BND

Option: BND | Art: Lizenz
Option/Lizenz, Bundle bestehend aus: 3-SRAERO, 3 SRAUDIO, 3-SRAUTO, 3-SRAUTOSEN, 3-SRCOMP, 3-SREMBD, 3-PWR und 3-SRUSB2,
für Tektronix MDO32 und MDO34 (MDO3-Serie) - für Neugerät, Nachrüstung für vorhandenes Gerät: SUP3-BND,
Bus Trigger und Analyse Modul für CAN, CAN FD (ISO/non-ISO), SENT, LIN, I²C, SPI, RS-232/422/485/UART, Mil-Std-1553, ARINC-429, I²S/LJ/RJ/TDM, USB, FlexRay, Power Analyse

4.510,00 €*
Detailansicht
Tektronix 3-AFG

Tektronix 3-AFG

Option: AFG | Art: Lizenz
Option/Lizenz, 1 Kanal Arbiträr- und Funktionssignalgenerator,
50 MHz, 125k, 250 MS/s, 10 mVpp - 2.5 Vpp 50 Ohm,
für Tektronix MDO32 und MDO34 (MDO3-Serie) - für Neugerät, Nachrüstung für vorhandenes Gerät: SUP3-AFG

1.120,00 €*
Detailansicht
Tektronix 3-SA3

Tektronix 3-SA3

Option: SA3 | Art: Lizenz
Option/Lizenz, RF Erweiterung, Spektrum Analyzer Eingang 9 kHz - 3 GHz,
für Tektronix MDO32 und MDO34 (MDO3-Serie) - für Neugerät, Nachrüstung für vorhandenes Gerät: SUP3-SA3

3.700,00 €*
Detailansicht
Tektronix 3-SRAERO

Tektronix 3-SRAERO

Option: SRAERO | Art: Lizenz
Option/Lizenz, MIL-STD-1553 und ARINC-429 Trigger und Analyseoption,
für Tektronix MDO32 und MDO34 (MDO3-Serie) - für Neugerät, Nachrüstung für vorhandenes Gerät: SUP3-SRAERO

1.670,00 €*
Detailansicht
Tektronix 3-SRAUDIO

Tektronix 3-SRAUDIO

Option: SRAUDIO | Art: Lizenz
Option/Lizenz, I²S, LJ, RJ, TDM Audio Bus Trigger und Analyseoption,
für Tektronix MDO32 und MDO34 (MDO3-Serie) - für Neugerät, Nachrüstung für vorhandenes Gerät: SUP3-SRAUDIO

1.670,00 €*
Detailansicht
Tektronix 3-SRAUTO

Tektronix 3-SRAUTO

Option: SRAUTO | Art: Lizenz
Option/Lizenz, CAN bis zu 1Mbit, CAN FD (ISO/non-ISO) bis zu 7MBit, LIN bis zu 100kBit, FlexRay bis zu 10MBit, Trigger und Analyseoption,
für Tektronix MDO32 und MDO34 (MDO3-Serie) - für Neugerät, Nachrüstung für vorhandenes Gerät: SUP3-SRAUTO

1.670,00 €*
Detailansicht
Tektronix 3-SRAUTOSEN

Tektronix 3-SRAUTOSEN

Option: SRAUTOSEN | Art: Lizenz
Option/Lizenz, Automotive Sensor Bus Trigger und Analyeoption (SENT),
für Tektronix MDO32 und MDO34 (MDO3-Serie) - für Neugerät, Nachrüstung für vorhandenes Gerät: SUP3-SRAUTOSEN

838,00 €*
Detailansicht
Tektronix 3-SRCOMP

Tektronix 3-SRCOMP

Option: SRCOMP | Art: Lizenz
Option/Lizenz, RS-232, RS-422, RS-485, UART Trigger und Analyseoption bis zu 10Mbit,
für Tektronix MDO32 und MDO34 (MDO3-Serie) - für Neugerät, Nachrüstung für vorhandenes Gerät: SUP3-SRCOMP

1.670,00 €*
Detailansicht
Tektronix 3-SREMBD

Tektronix 3-SREMBD

Option: SREMBD | Art: Lizenz
Option/Lizenz, I²C bis zu 10 Mbit und SPI Bus bis zu 50 Mbit Trigger und Analyseoption,
für Tektronix MDO32 und MDO34 (MDO3-Serie) - für Neugerät, Nachrüstung für vorhandenes Gerät: SUP3-SREMBD

1.670,00 €*
Detailansicht
Tektronix 3-SRUSB2

Tektronix 3-SRUSB2

Option: SRUSB2 | Art: Lizenz
Option/Lizenz, USB Bus Trigger und Analyseoption, Low-Speed (1.5 Mb/s) und Full-Speed (12 MB/s), High-Speed (480 MB/s) nur Dekodierung (1 GHz Modelle),
für Tektronix MDO32 und MDO34 (MDO3-Serie) - für Neugerät, Nachrüstung für vorhandenes Gerät: SUP3-SRUSB2

1.670,00 €*
Detailansicht
Tektronix 3-PWR

Tektronix 3-PWR

Option: PWR | Art: Lizenz
Option/Lizenz, Power Measurement and Analysis,
für Tektronix MDO32 und MDO34 (MDO3-Serie) - für Neugerät, Nachrüstung für vorhandenes Gerät: SUP3-PWR

2.100,00 €*
Detailansicht
Tektronix SUP3-BW

Tektronix SUP3-BW

Bandbreiten Upgrade/Lizenzen für Tektronix MDO32 und MDO34 (MDO3-Serie)

Die analoge Bandbreite kann nach dem Kauf problemlos erweitert werden.
Bandbreiten-Upgrades werden auf der Grundlage der Anzahl der analogen Kanäle, der aktuellen Bandbreite und der gewünschten Bandbreite erworben.
Alle Modelle <500 MHz der MDO3-Serie können per Lizenz vor Ort auf max 500 MHz Bandbreite aufgerüstet werden. Beim Upgrade auf 1 GHz ist ein Hardware-Upgrade im Tektronix Service erforderlich (IFC, IFCN Optionen).

kostenfreies Angebot
Detailansicht
Produktgalerie überspringen

Tastköpfe

Tektronix SUP3 MSO

Tektronix SUP3 MSO

Upgrade Option/Lizenz, MSO Erweiterung, 16 digitale Kanäle inkl. P6316 Digitaltastkopf und Zubehör,
für Tektronix MDO32 und MDO34 (MDO3-Serie)

2.051,60 €* 2.230,00 €* (8%)
Detailansicht
Tektronix TMDP0200

Herstelleraktion

Tektronix TMDP0200

Differenz-Tastkopf, 1000 V CAT II, max. +/-75 V / 750 V, 200 MHz, 25x/250x, TekVPI BNC Interface, Sicherheitsstandard: IEC / EN 61010-031:2002,
für TBS2000/B, DPO/MSO2000/B, MDO3, DPO/MSO/MDO3000, MSO4/B, MSO5/B, MSO6/B, DPO/MSO/MDO4000/B/C, DPO/MSO5000/B, DPO7000/C-Serie

2.513,00 €* 3.590,00 €* (30%)
Detailansicht
Tektronix THDP0200

Herstelleraktion

Tektronix THDP0200

Differenz-Tastkopf, 1000 V CAT II, max. +/-150 V / 1500 V, 200 MHz, 50x/500x, TekVPI BNC Interface, Sicherheitsstandard: IEC / EN 61010-031:2002,
für TBS2000/B, DPO/MSO2000/B, MDO3, DPO/MSO/MDO3000, DPO/MSO/MDO4000/B/C, MSO4/B, MSO5/B, MSO6/B, DPO/MSO5000/B, DPO7000/C-Serie

2.625,00 €* 3.500,00 €* (25%)
Detailansicht
Tektronix THDP0100

Tektronix THDP0100

Differenz-Tastkopf, 1000 V CAT III, max. +/-600 V / 6000 V, 100 MHz, 100x/1000x, TekVPI BNC Interface, Sicherheitsstandard: IEC / EN 61010-031:2002,
für TBS2000/B, DPO/MSO2000/B, MDO3, DPO/MSO/MDO3000, DPO/MSO/MDO4000/B/C, MSO4/B, MSO5/B, MSO6/B, DPO/MSO5000/B, DPO7000/C-Serie

5.455,60 €* 5.930,00 €* (8%)
Detailansicht
Tektronix TPA-BNC

Tektronix TPA-BNC

TekVPI™ Interface Adapter auf TekProbe®BNC,
für TBS2000/B, DPO/MSO2000/B, MDO3, DPO/MSO/MDO3000, MSO4/B, MSO5/B, MSO6/B, DPO/MSO/MDO4000/B/C, DPO/MSO5000/B, DPO7000/C-Serie

979,00 €*
Detailansicht
Produktgalerie überspringen

Stromzangen

Tektronix TCP0020

Herstelleraktion

Tektronix TCP0020

Stromzange, AC/DC, 10mA-20A (28Apeak, 100A Peak Pulse<10µs), DC-50 MHz, Ø 5 mm, TekVPI Interface,
für TBS2000/B, DPO/MSO2000/B, MDO3, DPO/MSO/MDO3000, DPO/MSO/MDO4000/B/C, MSO4/B, MSO5/B, MSO6/B, DPO/MSO5000/B, DPO7000/C-Serie

3.549,00 €* 5.070,00 €* (30%)
Detailansicht
Tektronix TCP0030A

Herstelleraktion

Tektronix TCP0030A

Stromzange, AC/DC, 1mA-30A (50A Peak Pulse<10µs), DC-120 MHz, Ø 5 mm, TekVPI Interface,
für TBS2000/B, DPO/MSO2000/B, MDO3, DPO/MSO/MDO3000, DPO/MSO/MDO4000/B/C, MSO4/B, MSO5/B, MSO6/B, DPO/MSO5000/B, DPO7000/C-Serie

5.089,00 €* 7.270,00 €* (30%)
Detailansicht
Tektronix TCP0150

Herstelleraktion

Tektronix TCP0150

Stromzange, AC/DC, 5mA-150A (500A Peak Pulse), DC-20 MHz, Ø 21x25 mm, TekVPI Interface,
für TBS2000/B, DPO/MSO2000/B, MDO3, DPO/MSO/MDO3000, DPO/MSO/MDO4000/B/C, MSO4/B, MSO5/B, MSO6/B, DPO/MSO5000/B, DPO7000/C-Serie

6.020,00 €* 8.600,00 €* (30%)
Detailansicht
Produktgalerie überspringen

Zubehör

Tektronix 200548000

Tektronix 200548000

200-5480-00, Frontschutzdeckel für Tektronix MDO3-Serie (MDO32 und MDO34

108,00 €*
Detailansicht
Tektronix SC3

Tektronix SC3

Tragetasche inkl. Frontschutzdeckel für Tektronix MDO3-Serie (MDO32 und MDO34)

416,00 €*
Detailansicht
Tektronix HC3

Tektronix HC3

Hartschalenkoffer inkl. Frontschutzdeckel für Tektronix MDO3-Serie (MDO32 und MDO34),
63,25cm x 60,2 cm x 33,27cm, 10,6 kg

1.150,00 €*
Detailansicht
Tektronix RM3

Tektronix RM3

Rackmount Kit für Tektronix MDO3-Serie (MDO32 und MDO34),
6 HE

824,00 €*
Detailansicht
Produktgalerie überspringen

Software

Tektronix TekScope PC Software

Tektronix TekScope PC Software

TekScope™ PC-Analysesoftware, offline Analyse von Oszilloskopdaten.

Holen Sie sich die Analysefunktionen des Tektronix Oszilloskops auf Ihren PC. Analysieren Sie Signale überall und jederzeit.

Die kostenfreie BASIC Lizenz ermöglicht Ihnen die Anzeige von Signalen und Sessions, Verwendung von Cursor und Zoom, die Speicherung von Bildern, Signaldaten, Setup und Sessions, sowie die Verbindung/Datenübertragung mit einem Oszilloskop.

Unterstützte Tektronix Produktserien für die direkte Verbindung/Datenübertragung:

  • MSO2, TBS1000C, TBS2000/B, TDS2000C, SPO/MSO2000/B
  • MSO3, MDO3000, DPO//MSO3000
  • MSO4/B
  • MSO5/B, DPO/MSO5000/B
  • MSO6/B, DPO7000/C
  • DPO/DSA/MSO/DPS70000SX/DX/C

Unterstützte Dateiformate:

  • .tss (Tektronix 2/4/5/6 Session)
  • .wfm, .isf (Tektronix)
  • .bin (Keysight)
  • .trc (Lecroy)
  • .tr0 (Spice)
  • .csv

Die STARTER, PRO und ULTIMATE Lizenzen können als befristete Lizenz (1 oder 3 Jahre) oder unbefristete Lizenz gekauft werden.
Für die unbefristeten Lizenzen sind Updates für 1 bzw. 3 Jahre inklusive (Ab V2.4 ist eine aktive Maintenance Lizenz für Updates erforderlich).

Nach Ablauf der Maintenance Lizenz kann diese jederzeit per Update reaktiviert werden (siehe Zubehör).

Funkion / Lizenz:  BASIC
 STARTER
 PRO
 ULTIMATE
Waveforms viewing and analysis,Cursors, Zoom,
Recalling reference waveforms or session files (without measurements)		 ✔ ✔ ✔ ✔
Standard measurements, basic and advanced math options,
basic and advanced plot options, wide range of file formats,
FastFrame segmented memory, multi-language support		 - ✔ ✔ ✔
Remote Access to a single Tektronix oscilloscope ✔ ✔ ✔ ✔
Programmable Interface for Automation (API) ✔ ✔ ✔ ✔
Multi-Scope Analysis Solution,
Remote access and simultaneous synchronization
of multiple oscilloscopes on one screen		 - - - ✔
SpectrumView RF vs. Time Analysis
Extended SpectrumView capture bandwidth		 - - - ✔
User Defined Filters - - - ✔
Pro Licenses - - 1 Alle























PRO Lizenz Funktionsumfang
Serial Decode (PRO-SR) CAN, CAN XL, CAN FD, LIN, FlexRay, USB2.0, eUSB2.0, Ethernet, eSPI, I3C, NRZ, SPMI, MDIO, SVID,
SDLC, 8b/10b, Audio, MIPI C-PHY, MIPI D, PHY, Spacewire, Manchester, 1-Wire, CXPI, SMBus,
and EtherCAT
Power (PRO-PWR) Advanced Power Analysis, Digital Power, Management Analysis, Magnetic Analysis, Frequency
Response Analysis, Inverter & Motor Drive Analyis, Inverter & Motor Drive Analysis, IMDA DQ0,
and Serial Decode: SPMI, SVD
Aerospace and Defense
(PRO-MIL)		 Jitter Analysis, Mask/Limit Testing, and Serial Decode: Mil-Std-1553, ARINC429, Spacewire,
NRZ, Manchester
Automotive (PRO-AUTO) Jitter Analysis, Mask/Limit Testing, Inverter & Motor Drive Analysis, IMDA DQ0, IMDA Mechanical
Measurements, and Serial Decode: CAN, CAN XL, CAN FD, LIN, FlexRay, 100Base-T1, SENT, PSI5, I3C
kostenfreies Angebot
Detailansicht
Keithley KICKSTARTFL-SCOPE

Keithley KICKSTARTFL-SCOPE

Modell: Oszilloskop App | Zeitraum: unbefristet (Perpetual)
KickStart 2.x App, Oscilloscope, unbefristete Lizenz (inkl. Updates für 1 Jahr),
Lizenzverwaltung über http://www.tek.com/products/product-license

Lieferumfang: Digitale Lizenz, E-Mailadresse des Anwenders zur Aktivierung/Verwaltung erforderlich

534,00 €*
Detailansicht
Produktgalerie überspringen

Service

Tektronix MDO32 T3

Tektronix MDO32 T3

Modell: MDO32 | Zeitraum: 3 Jahre
Garantieverlängerung auf insgesamt 3 Jahre, priorisierte Serviceabwicklung mit "Total Protection":,
Abdeckung von EOS- und ESD-Schäden, Nebenschäden, Verschleiß- und Abnutzungserscheinungen

861,00 €*
Detailansicht
Tektronix MDO32 T5

Tektronix MDO32 T5

Modell: MDO32 | Zeitraum: 5 Jahre
Garantieverlängerung auf insgesamt 5 Jahre, priorisierte Serviceabwicklung mit "Total Protection":,
Abdeckung von EOS- und ESD-Schäden, Nebenschäden, Verschleiß- und Abnutzungserscheinungen

1.350,00 €*
Detailansicht
Tektronix MDO32 R5

Tektronix MDO32 R5

Modell: MDO32 | Zeitraum: 5 Jahre
Garantieverlängerung auf insgesamt 5 Jahre

861,00 €*
Detailansicht
