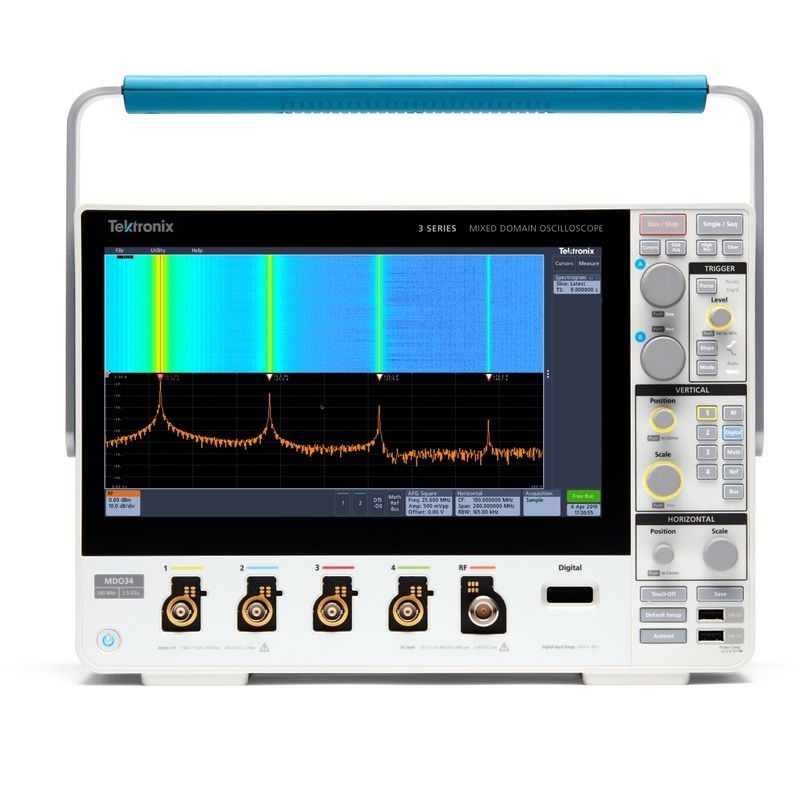

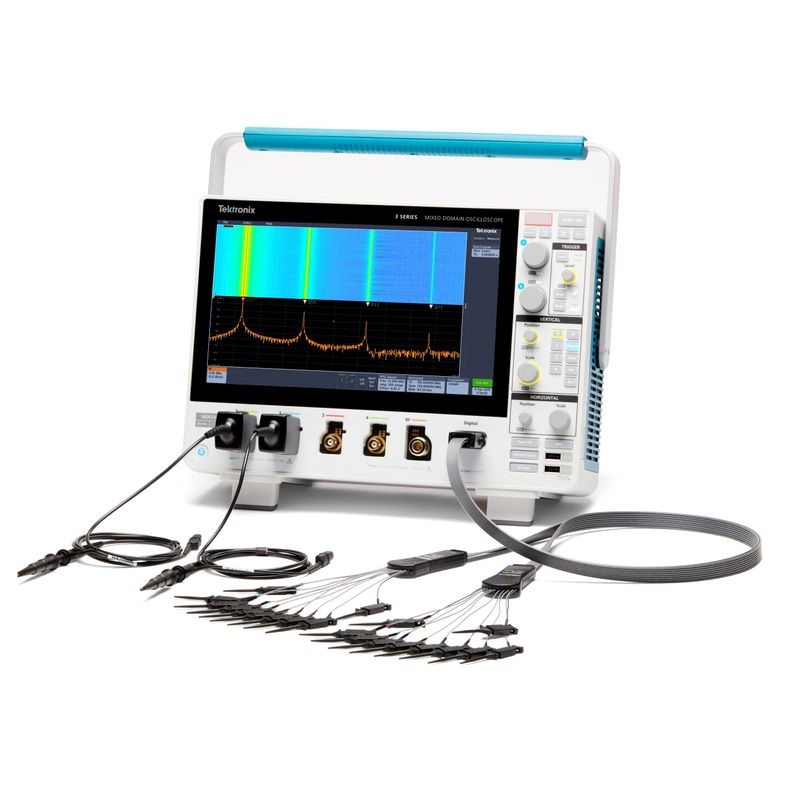

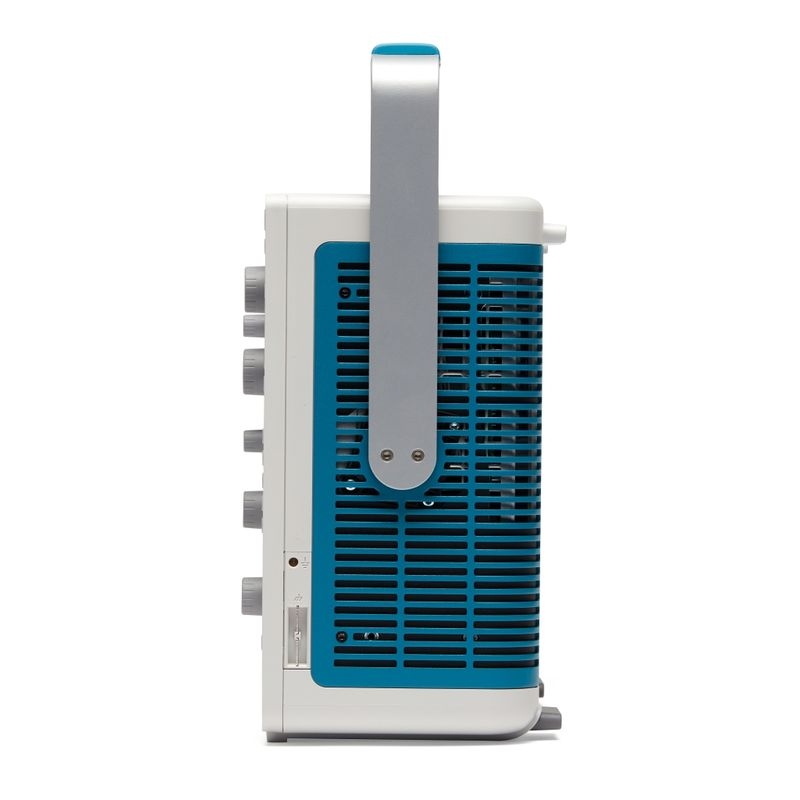

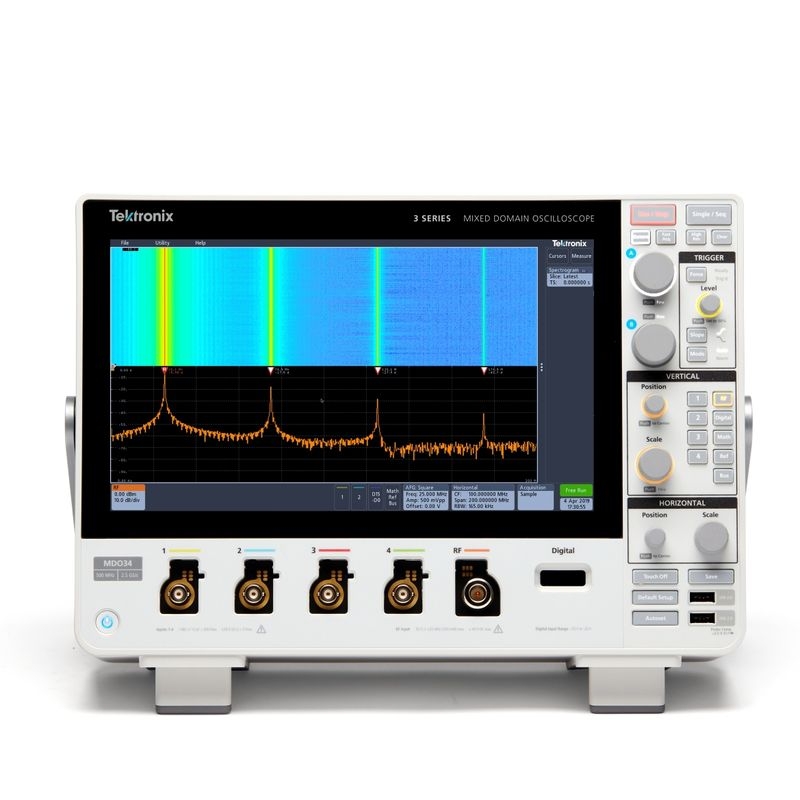

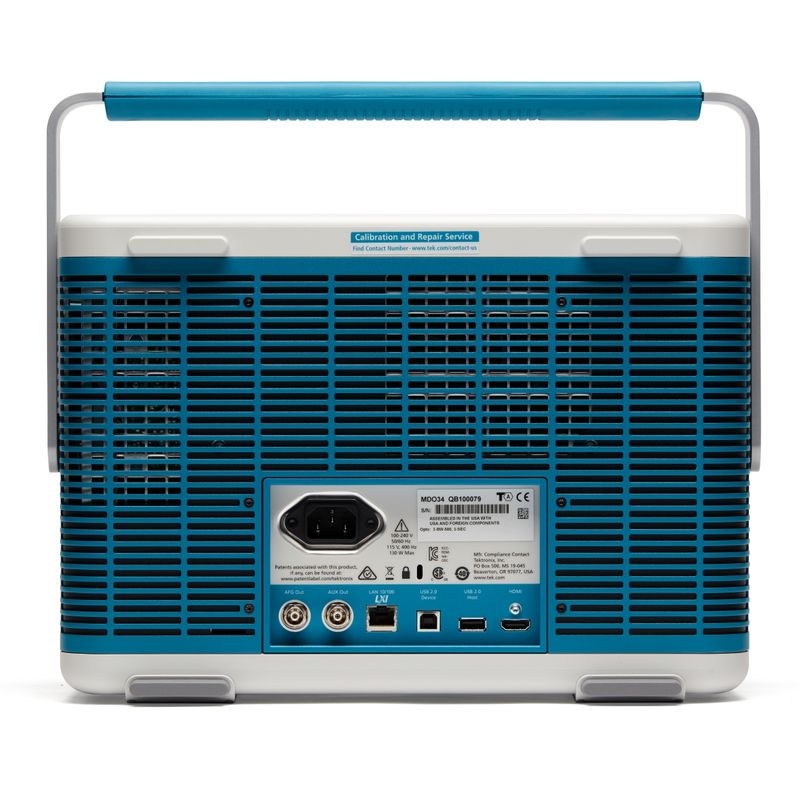

Tektronix MDO34

Mixed-Domain Oszilloskop, 4 Kanäle, 16 Logik-Kanäle (optional), RF Kanal 9 kHz - 1 GHz (3 GHz optional),
11,6" HD Touchscreen, Samplerate 2,5 GS/s, Speichertiefe 10M Punkte, Grundgerät (Option 3-BW notwendig),
bis zu 1mV/div Empfindlichkeit, Mathematik u. Messungen über die volle Speichertiefe, Schnittstellen: USB, VGA, Ethernet mit integriertem Web-Interface, nachträgliches Bandbreiten-Upgrade möglich, integrierter 1 Kanal 50 MHz Arbiträr- und Funktionssignalgenerator (optional)

Lieferumfang: Netzkabel, Zubehörtasche, pro Kanal: passiver Tastköpfe TPP0250, 10:1, 250 MHz, 3,9 pF, ab 350 MHz Bandbreite TPP0500B, 10:1, 500 MHz, 3,9 pF, ab 1 GHz Bandbreite TPP1000, 10:1, 1 GHz, 3,9 pF

Produktserie:	MDO3-Serie
Art:	Echtzeit
Bandbreite:	100MHz, 200MHz, 350MHz, 500MHz, 1GHz
Kanäle analog:	4 Kanäle
Kanäle digital:	16 Kanäle (optional)
Speichertiefe:	10 M Punkte
Abtastrate:	2,5 GS/s, bis zu 5 GS/s
Besonderheiten:	RF Kanal, bis zu 3 GHz
Auflösung:	8 Bit ADC

Datenblätter

Tektronix MDO3-Serie - Datenblatt 3.9 MB Datenblatt Tektronix MDO32, MDO34 (MDO3-Serie)
Tektronix 3-PWR - Datenblatt 537.1 KB Option 3-PWR, SUP3-PWR - Power Measurement and Analysis
Tektronix DPO4USB, MDO3USB, USB2, SR-USB - Datenblatt 2.5 MB Option DPO4USB, MDO3USB, USB2, 5-SRUSB2, SR-USB
Tektronix MDO3, MSO4/B, MSO5/B und MSO6/B-Serie Serial Trigger and Analysis - Datenblatt 18.8 MB
Tektronix Produktübersicht - MDO3, MSO4, MSO5/B, MSO6/B 7.9 MB

Handbücher

Tektronix MDO3-Serie - Handbuch 6.4 MB
Tektronix MDO3-Serie - Programmer Handbuch 5.8 MB
Tektronix MDO3-Serie - Option/Lizenz installieren 126.2 KB

Applikationsberichte

Debugging Serial Buses in Embedded System Designs 9 MB
How to Use a Mixed Signal Oscilloscope to Test Digital Circuits 6.9 MB
Low Capacitance Probes Minimize Impact on Circuit Operation 1.8 MB
Power Supply Measurement and Analysis 4.9 MB
Replicating Real-World Signals with an Arbitrary Function Generator 1.3 MB
Measuring Power Supply Switching Loss 2.4 MB
Simplifying Test Automation with tm_devices and Python 1.6 MB

Software & Firmware

Firmware - Tektronix MDO3-Serie V1.21.1
Release Notes - Tektronix MDO3-Serie V1.21.1 51.5 KB
Tektronix OpenChoice Desktop Software V2.8
Keithley KickStart Software, V2.11.5
Tektronix TDS3000 to 3 Series MDO Programming Interface Compatibility Checker
Registrierung für kostenfreie Optionen: 1-GHz-Spektrumanalysator, DVM und Frequenzzähler
tm_devices: Test & Measurement Device Management

Lizenzen

Tektronix 3-BND

Tektronix 3-BND

Option: BND | Art: Lizenz

Option/Lizenz, Bundle bestehend aus: 3-SRAERO, 3 SRAUDIO, 3-SRAUTO, 3-SRAUTOSEN, 3-SRCOMP, 3-SREMBD, 3-PWR und 3-SRUSB2, für Tektronix MDO32 und MDO34 (MDO3-Serie) - für Neugerät, Nachrüstung für vorhandenes Gerät: SUP3-BND, Bus Trigger

4.510,00 €*

Tektronix 3-AFG

Tektronix 3-AFG

Option: AFG | Art: Lizenz

Option/Lizenz, 1 Kanal Arbiträr- und Funktionssignalgenerator, 50 MHz, 125k, 250 MS/s, 10 mVpp - 2.5 Vpp 50 Ohm, für Tektronix MDO32 und MDO34 (MDO3-Serie) - für Neugerät, Nachrüstung für vorhandenes Gerät: SUP3-AFG

1.120,00 €*

Tektronix 3-SA3

Tektronix 3-SA3

Option: SA3 | Art: Lizenz

Option/Lizenz, RF Erweiterung, Spektrum Analyzer Eingang 9 kHz - 3 GHz, für Tektronix MDO32 und MDO34 (MDO3-Serie) - für Neugerät, Nachrüstung für vorhandenes Gerät: SUP3-SA3

3.700,00 €*

Tektronix 3-SRAERO

Tektronix 3-SRAERO

Option: SRAERO | Art: Lizenz

Option/Lizenz, MIL-STD-1553 und ARINC-429 Trigger und Analyseoption, für Tektronix MDO32 und MDO34 (MDO3-Serie) - für Neugerät, Nachrüstung für vorhandenes Gerät: SUP3-SRAERO

1.670,00 €*

Tektronix 3-SRAUDIO

Tektronix 3-SRAUDIO

Option: SRAUDIO | Art: Lizenz

Option/Lizenz, I²S, LJ, RJ, TDM Audio Bus Trigger und Analyseoption, für Tektronix MDO32 und MDO34 (MDO3-Serie) - für Neugerät, Nachrüstung für vorhandenes Gerät: SUP3-SRAUDIO

1.670,00 €*

Tektronix 3-SRAUTO

Tektronix 3-SRAUTO

Option: SRAUTO | Art: Lizenz

Option/Lizenz, CAN bis zu 1Mbit, CAN FD (ISO/non-ISO) bis zu 7MBit, LIN bis zu 100kBit, FlexRay bis zu 10MBit, Trigger und Analyseoption, für Tektronix MDO32 und MDO34 (MDO3-Serie) - für Neugerät, Nachrüstung für vorhandenes Gerät:

1.670,00 €*

Tektronix 3-SRAUTOSEN

Tektronix 3-SRAUTOSEN

Option: SRAUTOSEN | Art: Lizenz

Option/Lizenz, Automotive Sensor Bus Trigger und Analyeoption (SENT), für Tektronix MDO32 und MDO34 (MDO3-Serie) - für Neugerät, Nachrüstung für vorhandenes Gerät: SUP3-SRAUTOSEN

838,00 €*

Tektronix 3-SRCOMP

Tektronix 3-SRCOMP

Option: SRCOMP | Art: Lizenz

Option/Lizenz, RS-232, RS-422, RS-485, UART Trigger und Analyseoption bis zu 10Mbit, für Tektronix MDO32 und MDO34 (MDO3-Serie) - für Neugerät, Nachrüstung für vorhandenes Gerät: SUP3-SRCOMP

1.670,00 €*

Tektronix 3-SREMBD

Tektronix 3-SREMBD

Option: SREMBD | Art: Lizenz

Option/Lizenz, I²C bis zu 10 Mbit und SPI Bus bis zu 50 Mbit Trigger und Analyseoption, für Tektronix MDO32 und MDO34 (MDO3-Serie) - für Neugerät, Nachrüstung für vorhandenes Gerät: SUP3-SREMBD

1.670,00 €*

Tektronix 3-SRUSB2

Tektronix 3-SRUSB2

Option: SRUSB2 | Art: Lizenz

Option/Lizenz, USB Bus Trigger und Analyseoption, Low-Speed (1.5 Mb/s) und Full-Speed (12 MB/s), High-Speed (480 MB/s) nur Dekodierung (1 GHz Modelle), für Tektronix MDO32 und MDO34 (MDO3-Serie) - für Neugerät, Nachrüstung für vorhandenes

1.670,00 €*

Tektronix 3-PWR

Tektronix 3-PWR

Option: PWR | Art: Lizenz

Option/Lizenz, Power Measurement and Analysis, für Tektronix MDO32 und MDO34 (MDO3-Serie) - für Neugerät, Nachrüstung für vorhandenes Gerät: SUP3-PWR

2.100,00 €*

Tektronix SUP3-BW

Tektronix SUP3-BW

Bandbreiten Upgrade/Lizenzen für Tektronix MDO32 und MDO34 (MDO3-Serie) Die analoge Bandbreite kann nach dem Kauf problemlos erweitert werden. Bandbreiten-Upgrades werden auf der Grundlage der Anzahl der analogen Kanäle, der aktuellen

Ab 842,00 €*

Tastköpfe

Tektronix SUP3 MSO

Tektronix SUP3 MSO

Upgrade Option/Lizenz, MSO Erweiterung, 16 digitale Kanäle inkl. P6316 Digitaltastkopf und Zubehör, für Tektronix MDO32 und MDO34 (MDO3-Serie)

2.051,60 €* 2.230,00 €* (8%)

Tektronix TMDP0200

Herstelleraktion

Tektronix TMDP0200

Differenz-Tastkopf, 1000 V CAT II, max. +/-75 V / 750 V, 200 MHz, 25x/250x, TekVPI BNC Interface, Sicherheitsstandard: IEC / EN 61010-031:2002, für TBS2000/B, DPO/MSO2000/B, MDO3, DPO/MSO/MDO3000, MSO4/B, MSO5/B, MSO6/B

2.513,00 €* 3.590,00 €* (30%)

Tektronix THDP0200

Herstelleraktion

Tektronix THDP0200

Differenz-Tastkopf, 1000 V CAT II, max. +/-150 V / 1500 V, 200 MHz, 50x/500x, TekVPI BNC Interface, Sicherheitsstandard: IEC / EN 61010-031:2002, für TBS2000/B, DPO/MSO2000/B, MDO3, DPO/MSO/MDO3000, DPO/MSO/MDO4000/B/C, MSO4/B, MSO5/B

2.625,00 €* 3.500,00 €* (25%)

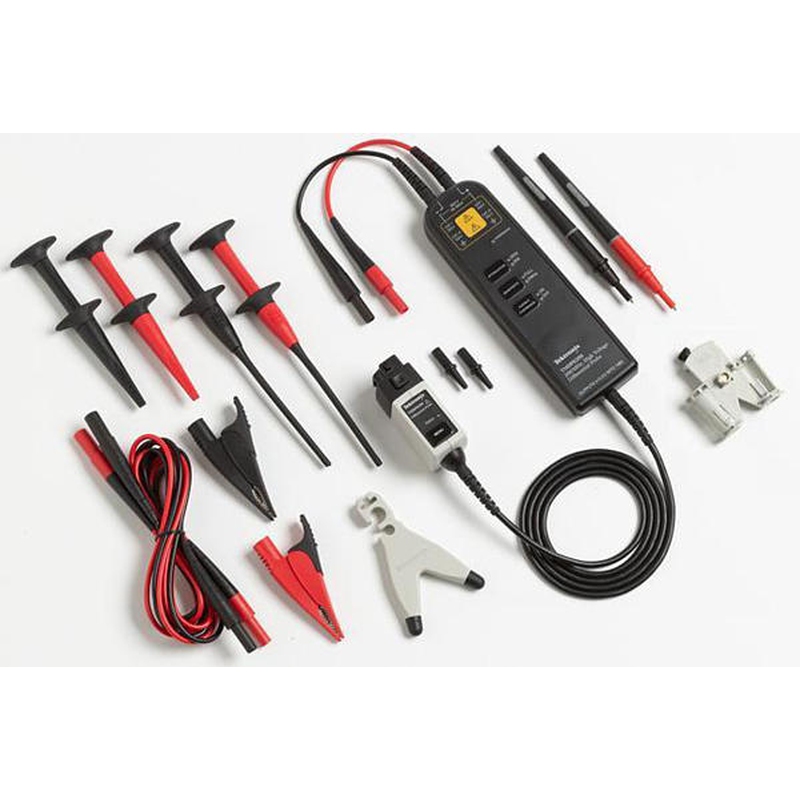

Tektronix THDP0100

Tektronix THDP0100

Differenz-Tastkopf, 1000 V CAT III, max. +/-600 V / 6000 V, 100 MHz, 100x/1000x, TekVPI BNC Interface, Sicherheitsstandard: IEC / EN 61010-031:2002, für TBS2000/B, DPO/MSO2000/B, MDO3, DPO/MSO/MDO3000, DPO/MSO/MDO4000/B/C, MSO4/B, MSO5/B

5.455,60 €* 5.930,00 €* (8%)

Tektronix TPA-BNC

Tektronix TPA-BNC

TekVPI™ Interface Adapter auf TekProbe®BNC, für TBS2000/B, DPO/MSO2000/B, MDO3, DPO/MSO/MDO3000, MSO4/B, MSO5/B, MSO6/B, DPO/MSO/MDO4000/B/C, DPO/MSO5000/B, DPO7000/C-Serie

979,00 €*

Stromzangen

Tektronix TCP0020

Herstelleraktion

Tektronix TCP0020

Stromzange, AC/DC, 10mA-20A (28Apeak, 100A Peak Pulse

3.549,00 €* 5.070,00 €* (30%)

Tektronix TCP0030A

Herstelleraktion

Tektronix TCP0030A

Stromzange, AC/DC, 1mA-30A (50A Peak Pulse

5.089,00 €* 7.270,00 €* (30%)

Tektronix TCP0150

Herstelleraktion

Tektronix TCP0150

Stromzange, AC/DC, 5mA-150A (500A Peak Pulse), DC-20 MHz, Ø 21x25 mm, TekVPI Interface, für TBS2000/B, DPO/MSO2000/B, MDO3, DPO/MSO/MDO3000, DPO/MSO/MDO4000/B/C, MSO4/B, MSO5/B, MSO6/B, DPO/MSO5000/B, DPO7000/C-Serie

6.020,00 €* 8.600,00 €* (30%)

Zubehör

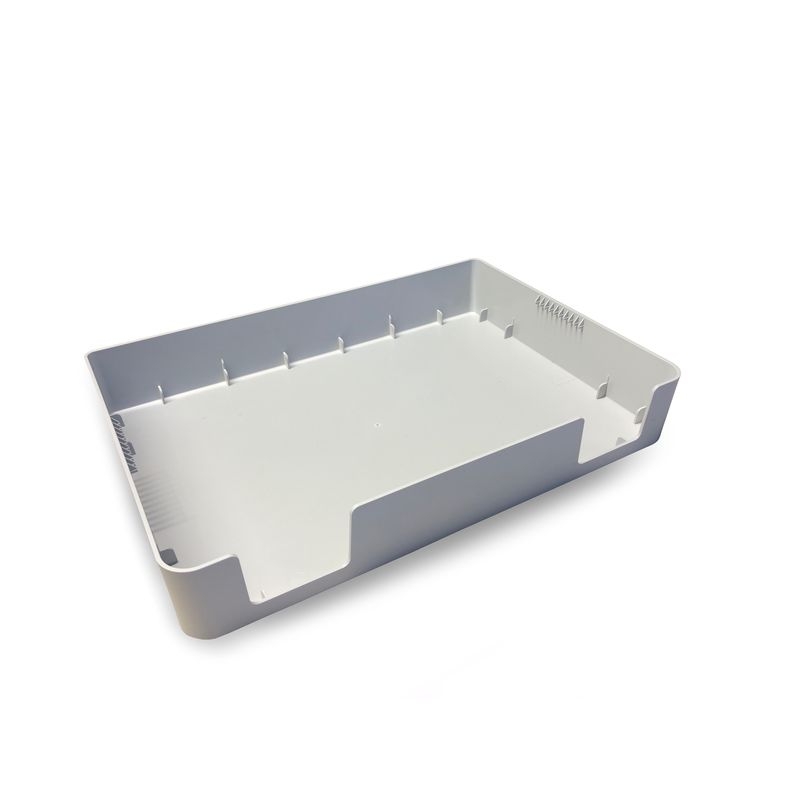

Tektronix 200548000

Tektronix 200548000

200-5480-00, Frontschutzdeckel für Tektronix MDO3-Serie (MDO32 und MDO34

108,00 €*

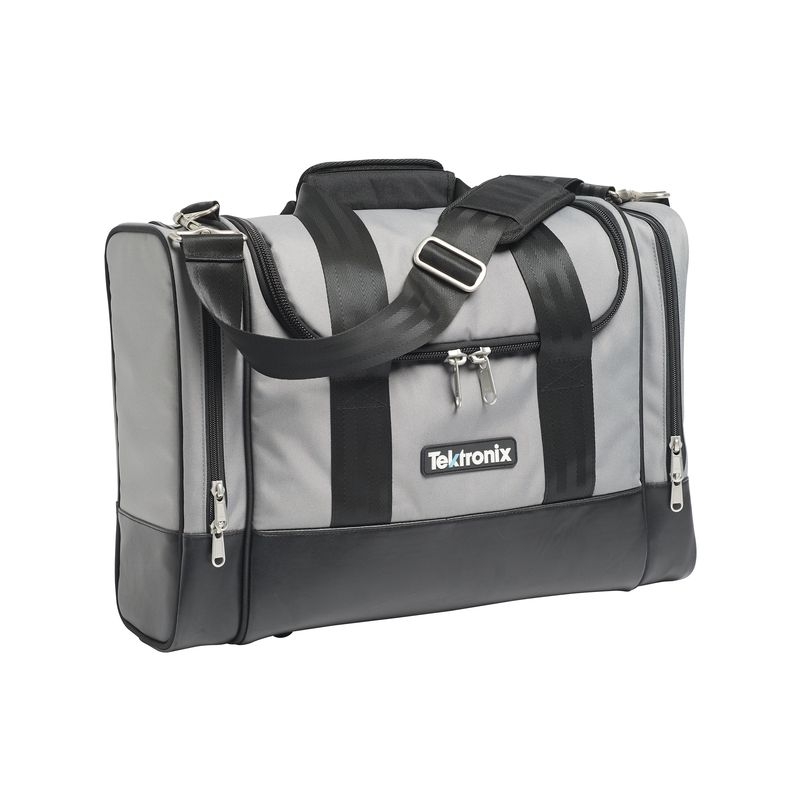

Tektronix SC3

Tragetasche inkl. Frontschutzdeckel für Tektronix MDO3-Serie (MDO32 und MDO34)

416,00 €*

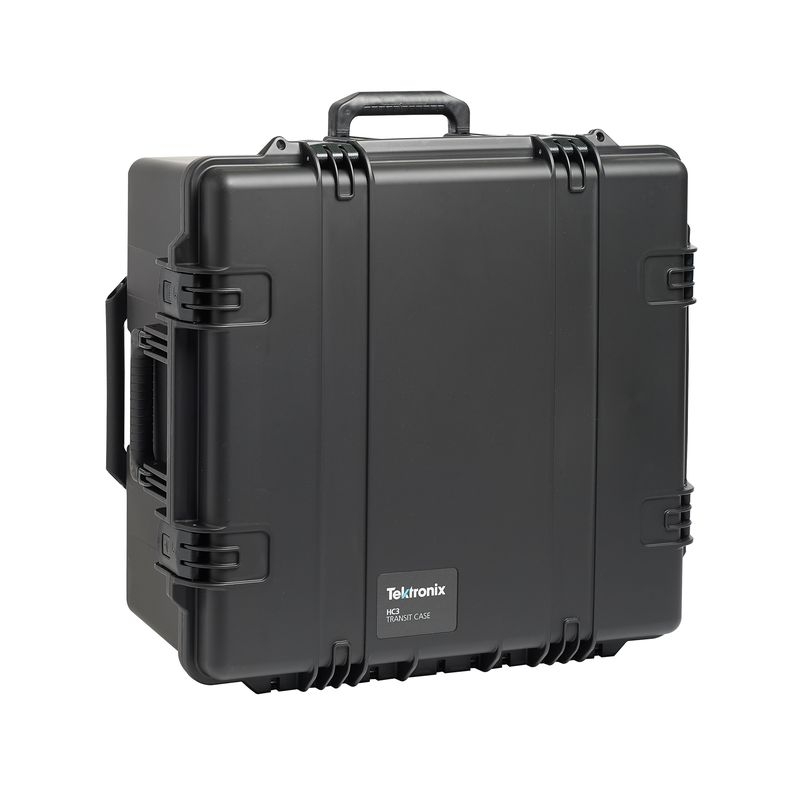

Tektronix HC3

Hartschalenkoffer inkl. Frontschutzdeckel für Tektronix MDO3-Serie (MDO32 und MDO34), 63,25cm x 60,2 cm x 33,27cm, 10,6 kg

1.150,00 €*

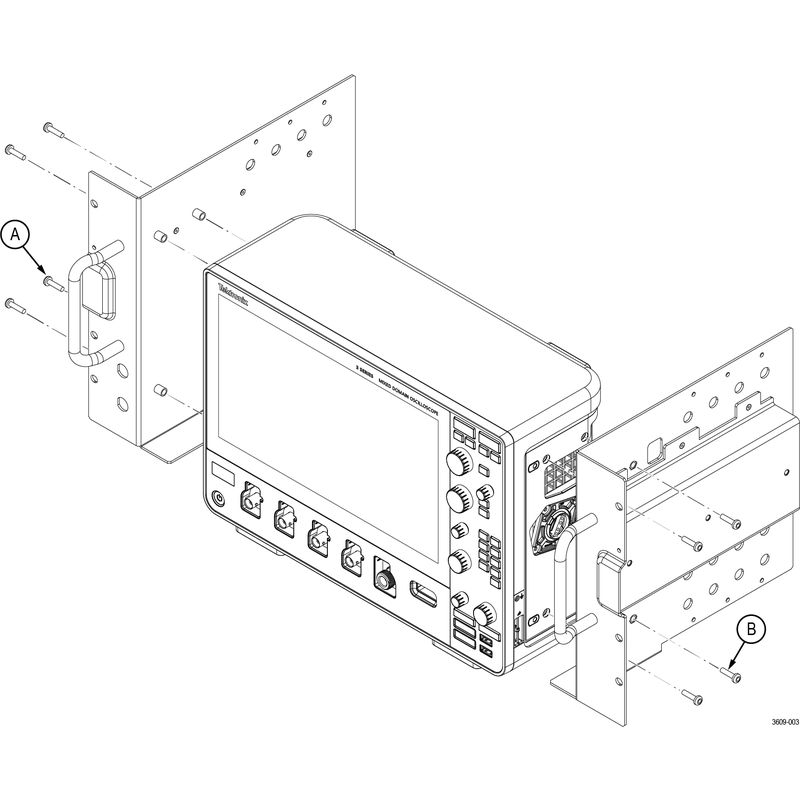

Tektronix RM3

Rackmount Kit für Tektronix MDO3-Serie (MDO32 und MDO34), 6 HE

824,00 €*

Software

Tektronix TekScope PC Software

Tektronix TekScope PC Software

TekScope™ PC-Analysesoftware, offline Analyse von Oszilloskopdaten. Holen Sie sich die Analysefunktionen des Tektronix Oszilloskops auf Ihren PC. Analysieren Sie Signale überall und jederzeit. Die kostenfreie BASIC Lizenz ermöglicht Ihnen

Ab 91,00 €*

Keithley KICKSTARTFL-SCOPE

Keithley KICKSTARTFL-SCOPE

Modell: Oszilloskop App | Zeitraum: unbefristet (Perpetual)

KickStart 2.x App, Oscilloscope, unbefristete Lizenz (inkl. Updates für 1 Jahr), Lizenzverwaltung über http://www.tek.com/products/product-license

534,00 €*

Service

Tektronix MDO34 T3

Tektronix MDO34 T3

Modell: MDO34 | Zeitraum: 3 Jahre

Garantieverlängerung auf insgesamt 3 Jahre, priorisierte Serviceabwicklung mit "Total Protection":, Abdeckung von EOS- und ESD-Schäden, Nebenschäden, Verschleiß- und Abnutzungserscheinungen

1.070,00 €*

Tektronix MDO34 T5

Tektronix MDO34 T5

Modell: MDO34 | Zeitraum: 5 Jahre

Garantieverlängerung auf insgesamt 5 Jahre, priorisierte Serviceabwicklung mit "Total Protection":, Abdeckung von EOS- und ESD-Schäden, Nebenschäden, Verschleiß- und Abnutzungserscheinungen

1.690,00 €*

Tektronix MDO34 R5

Tektronix MDO34 R5

Modell: MDO34 | Zeitraum: 5 Jahre

Garantieverlängerung auf insgesamt 5 Jahre

1.070,00 €*

Sonderangebote

Tektronix MDO34, 500 MHz +MSO,AFG,BND | #1

Vorführgerät

Tektronix MDO34, 500 MHz +MSO,AFG,BND | #1

Mixed-Domain Oszilloskop, 4 Kanäle, 16 Logik-Kanäle (optional), RF Kanal 9 kHz - 1 GHz (3 GHz optional), 11,6" HD Touchscreen, Samplerate 2,5 GS/s, Speichertiefe 10M Punkte, Grundgerät (Option 3-BW notwendig), bis zu 1mV/div

kostenfreies Angebot

Tektronix MDO34, 500 MHz +MSO,AFG,BND | #2

Vorführgerät

Tektronix MDO34, 500 MHz +MSO,AFG,BND | #2

Mixed-Domain Oszilloskop, 4 Kanäle, 16 Logik-Kanäle (optional), RF Kanal 9 kHz - 1 GHz (3 GHz optional), 11,6" HD Touchscreen, Samplerate 2,5 GS/s, Speichertiefe 10M Punkte, Grundgerät (Option 3-BW notwendig), bis zu 1mV/div

kostenfreies Angebot
